Держатель для голеней, состоящий из двух частей (6-8 голеней

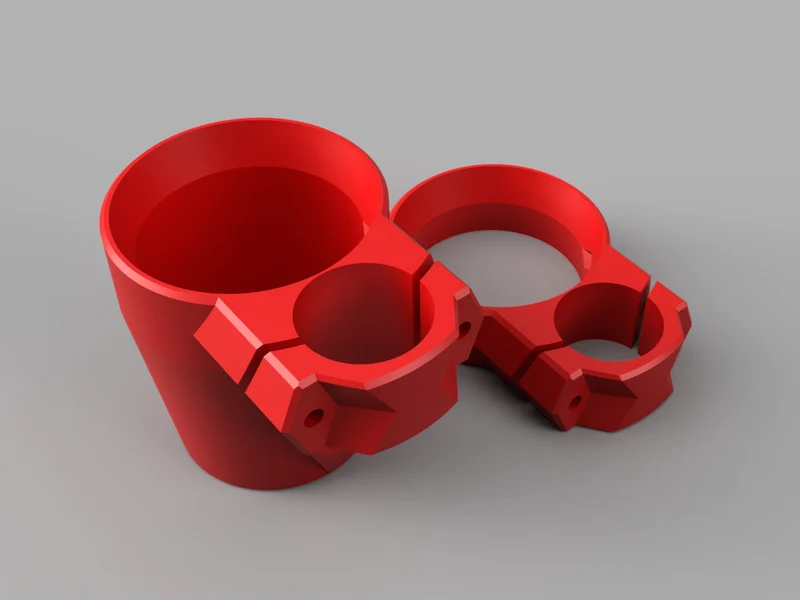

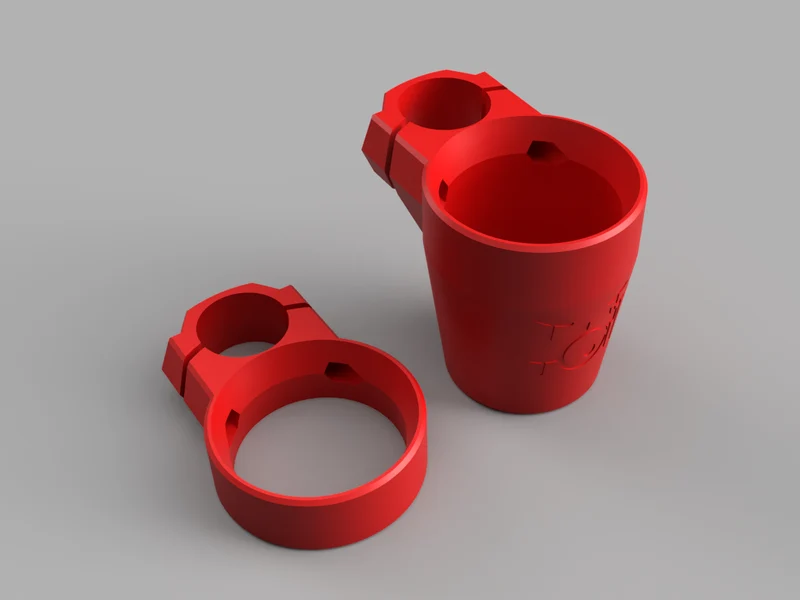

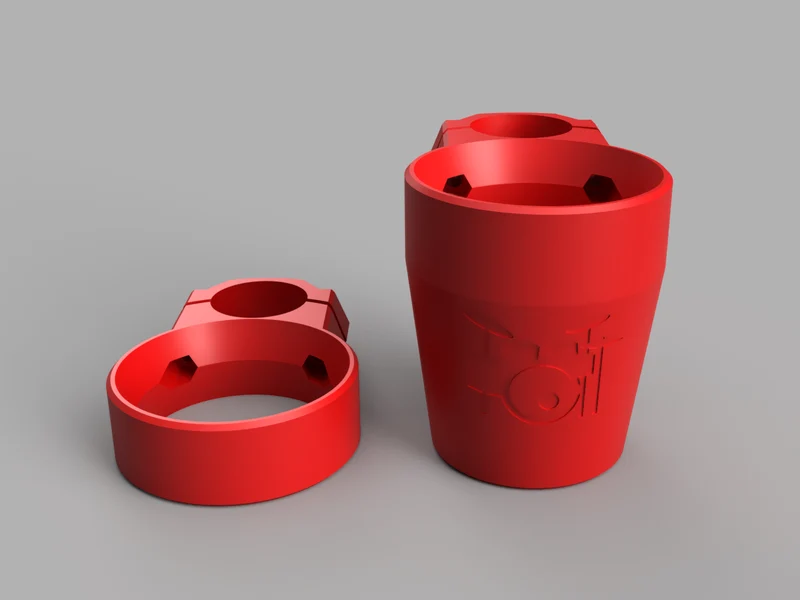

Держатель голеней, состоящий из двух частей, для вертикальной трубки стойки для барабанов диаметром 1,5 дюйма (38,1 мм) или любой вертикальной трубки диаметром от 20 до 45 мм. Внутренний диаметр чашки и кольца держателя составляет 7 см (2 3/4 дюйма), поэтому он может вместить от 6 до 8 голеней (уменьшенная версия на 4 голени доступна здесь). Он крепится к трубке с помощью болтов М6 (всего 4 шт.) и стандартных шестигранных гаек М6 (размах лысок гайки 10 мм), которые вставляются в шестигранные пазы с внутренней стороны держателя. Зажимной кронштейн одинаков как для кольца, так и для чашки, поэтому вам придется распечатать одну и ту же деталь дважды.

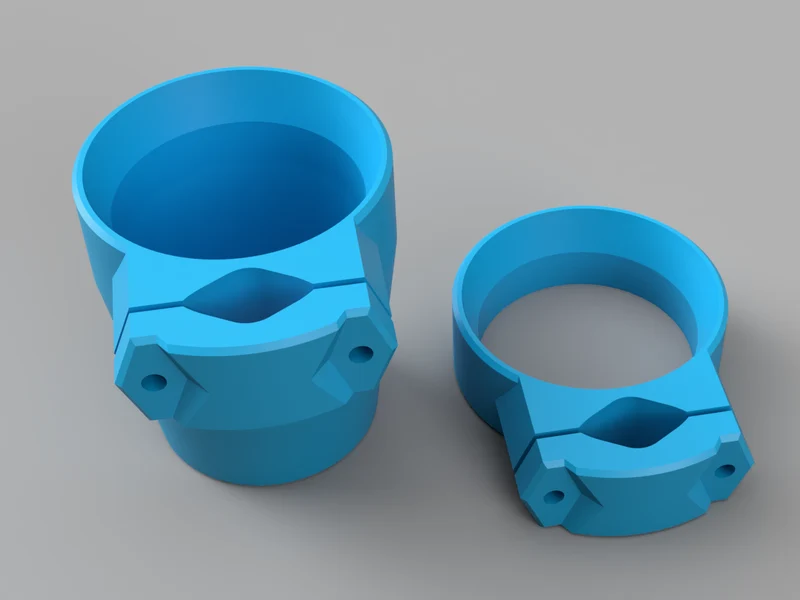

Существует две отдельные, взаимонесовместимые версии: одна для трубок стойки 1,5 дюйма (38,1 мм) и одна универсальная, которая должна крепиться к любой трубке диаметром от 20 (возможно, 19) до 45 мм. В версии стойки используются болты M6x40 мм, в универсальной версии нужны болты M6x30 мм для трубок диаметром 20 мм и M6x60 мм для трубок диаметром 45 мм, интерполируйте, если вы находитесь между ними :)
Распечатать инструкции
Предназначен для печати вертикально (как показано на рендерах) без подставок. Для стоечной версии я предлагаю сначала распечатать один монтажный кронштейн, проверить его установку на трубку стойки, а затем при необходимости отрегулировать масштаб для остальных деталей.
