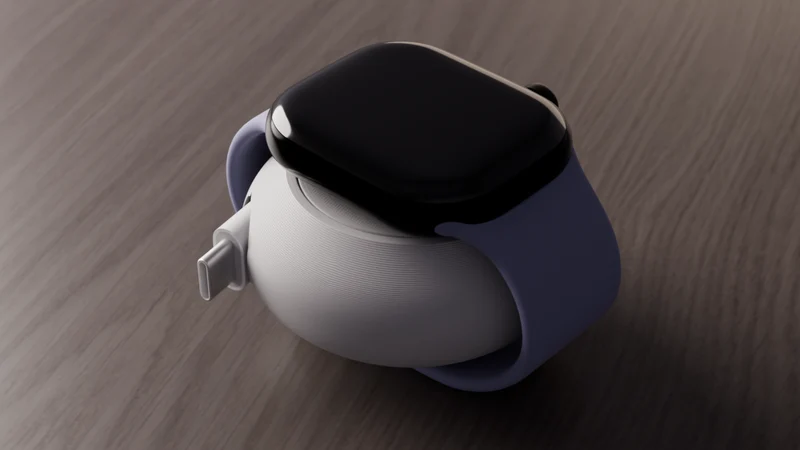

Компактное устройство для намотки зарядного устройства Ap...

В этом намоточном устройстве используются концепции дизайна, использованные в модели @TinkrMakr по адресу https://www.printables.com/model/60527, и он занимает меньшую площадь.

Совместимость

Это устройство намотки предназначено для оригинальных зарядных устройств Apple Watch с разъемом USB типа C. Зарядная шайба должна иметь толщину около 6 мм и диаметр примерно 28 мм. Из-за ограниченного внутреннего пространства для намотки не рекомендуется использовать кабели д��иной более 1 метра. Отделка шайбы и вид троса не должны влиять на функциональность, если соблюдаются вышеуказанные условия.

Распечатать инструкции

Предназначен для сопла диаметром 0,4 мм, рекомендуемый материал PETG. Печать объектов в ориентированном виде; Высота слоя ~0,2 мм, без опор. Чтобы увеличить адгезию слоя, рассмотрите возможность уменьшения компенсации «слоновьей стопы» в слайсере до тех пор, пока каждый внутренний и внешний первые слои не будут иметь по крайней мере 3 периметра. Избегайте слишком маленькой компенсации, чтобы предотвратить слияние начального слоя.

Сборка и эксплуатация

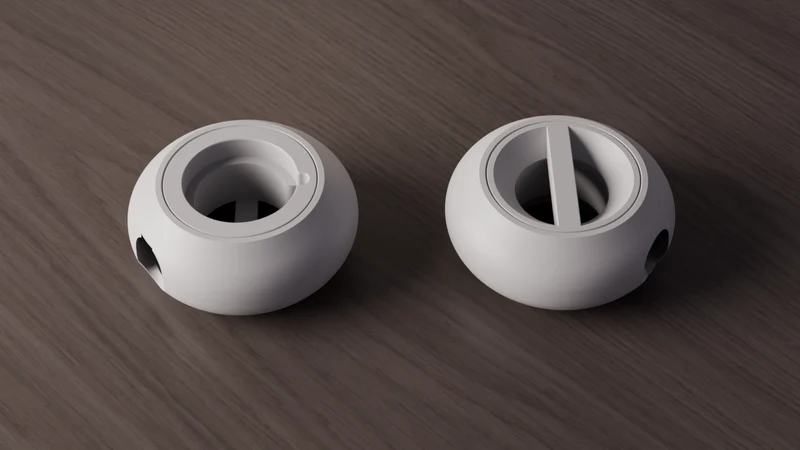

Для разделения частей намотки может потребоваться некоторое усилие. Совместите внешние и внутренние отверстия для кабеля и проложите кабель, как показано ниже.

Проденьте оставшийся трос до минимального провисания. Совместите кабель, выступающий из шайбы, с верхним пазом и вставьте шайбу под углом, как показано ниже. Для вставки может потребоваться некоторое усилие, будьте осторожны с кабелем.

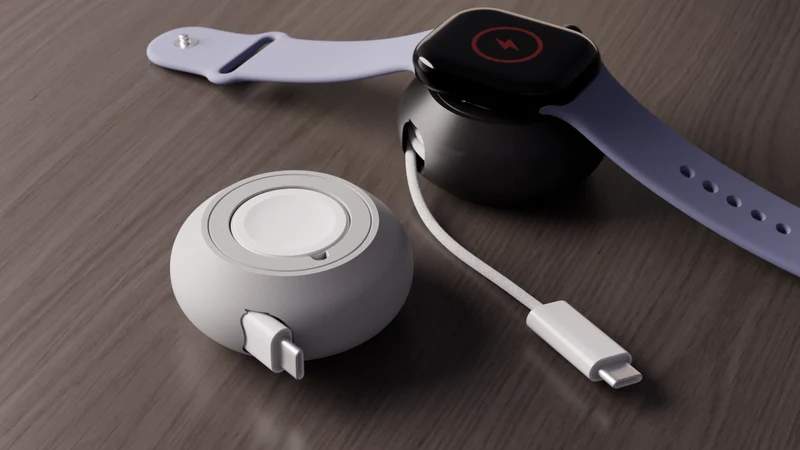

Намотайте кабель сверху по часовой стрелке. Вилку USB-C можно вставлять до упора внутри. Обратите внимание на вращение кабеля, выступающего из шайбы, так как под определенными углами он может мешать при вставке вилки.

Если полностью намотанную вилку невозможно вытащить вручную, поверните намоточную головку, чтобы вытащить ее. При разматывании используйте комбинацию вытягивания кабеля и вращения намоточного устройства.
