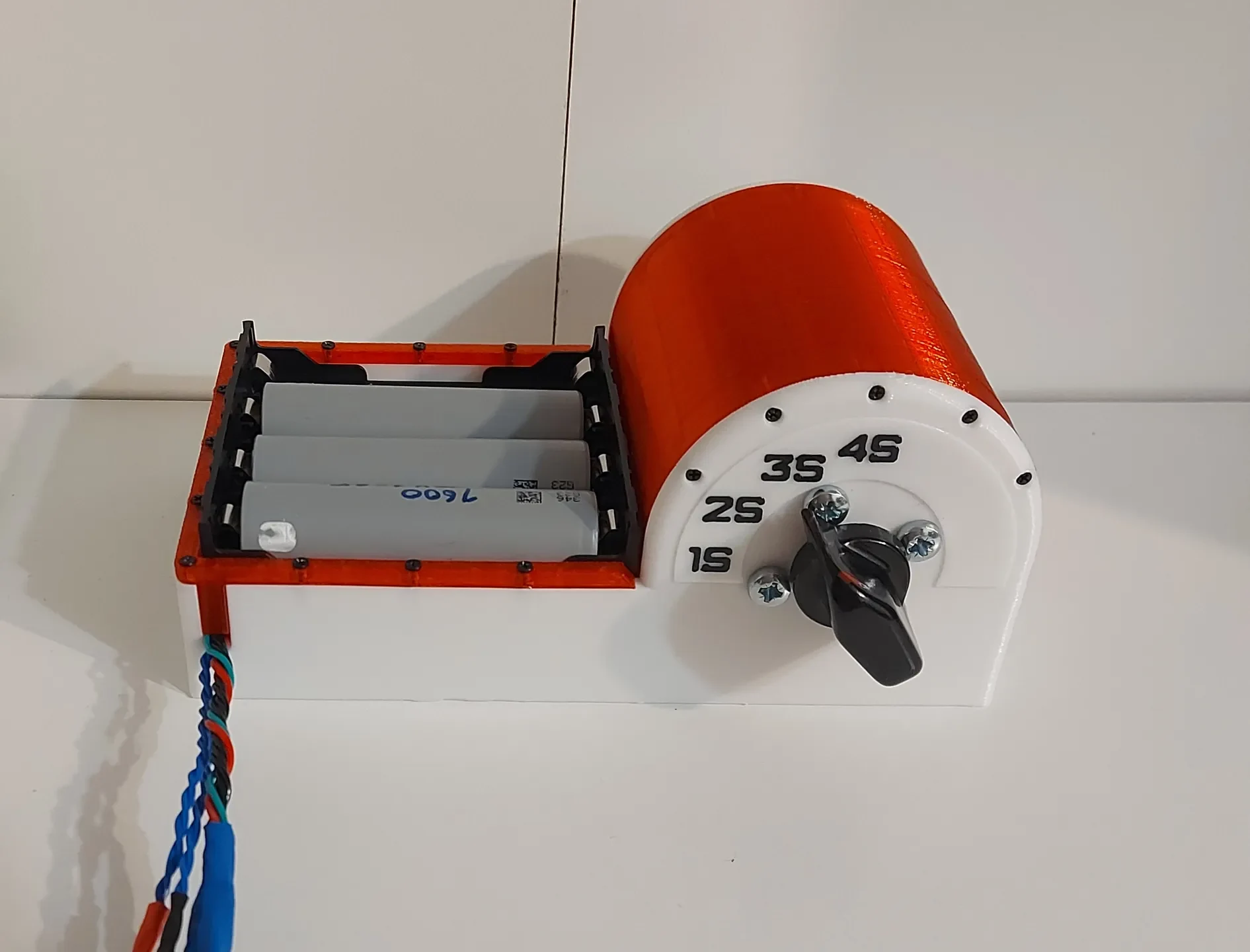

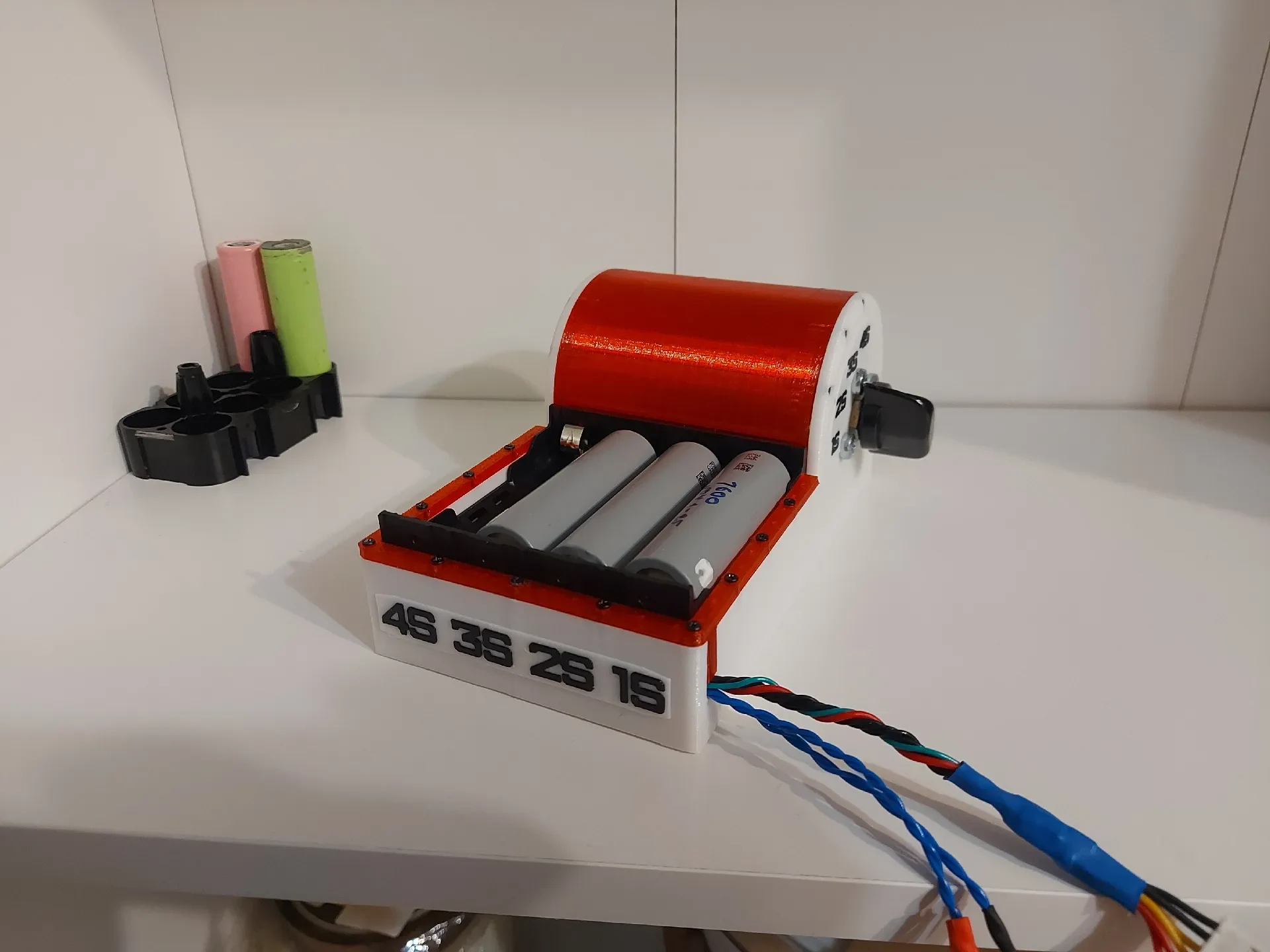

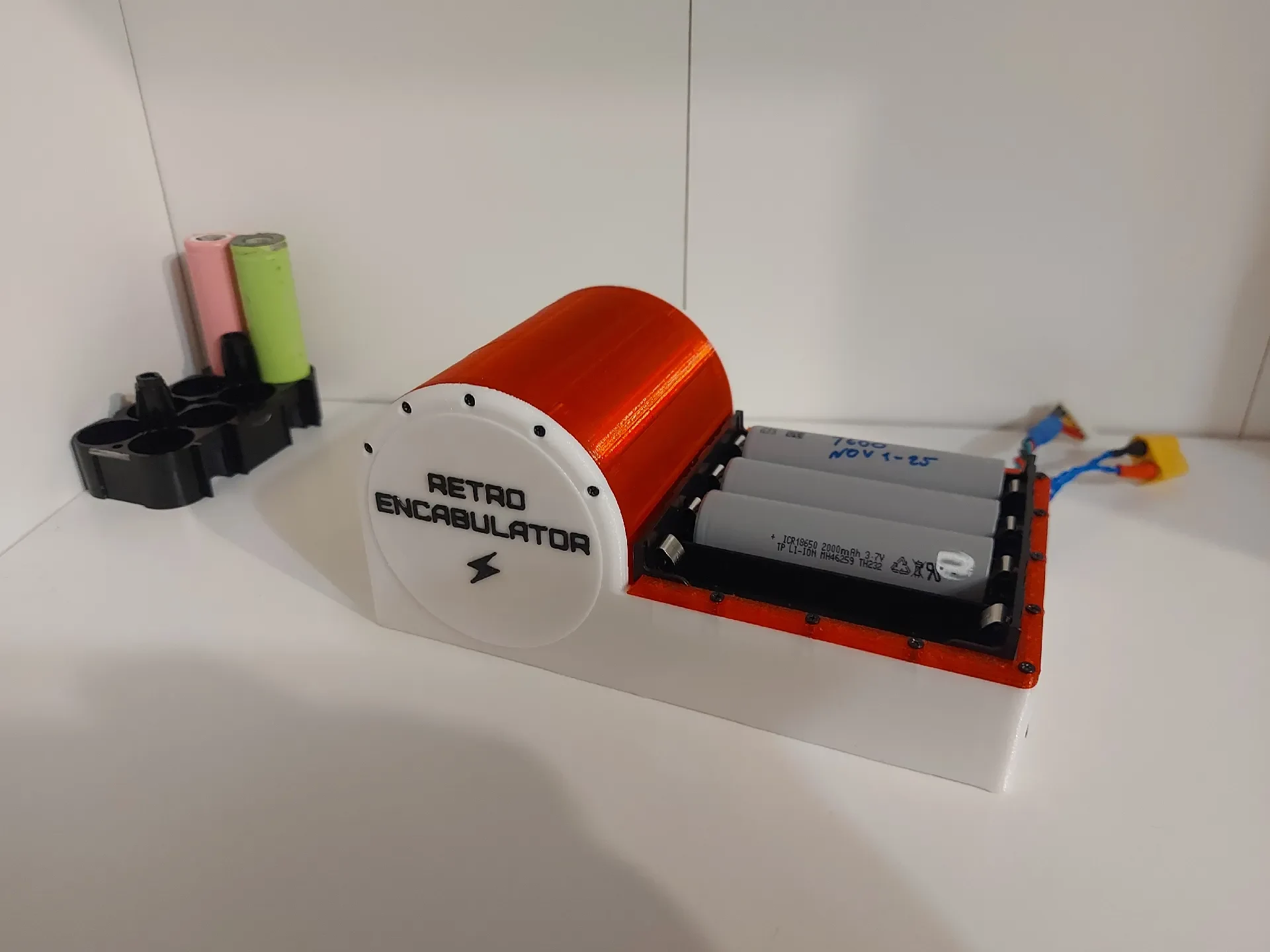

Ретро-энкабулятор (зарядное устройство 18650)

Я хотел заряжать свои литий-ионные аккумуляторы с помощью зарядного устройства для дрона, как любой обычный аккумулятор, и у меня валялся один из этих поворотных переключателей, поэтому я сделал это. вам понадобится

1 держатель батарей 18650 на 4 батареи

1 поворотный переключатель (4 положения, одноярусный/1 полюсный, 4 положения), как этот: https://www.aliexpress.com/item/1005006922395127.html

1 штекер xt60

1 балансный разъем 4S jst

Винты с плоской головкой 4 м3 х 8 мм (подойдет от 6 до 10) для крепления держателя батареи к корпусу.

21 m1,5 x 4 винта с плоской головкой. Они используются для крепления акцентной детали и верхней крышки.

ПРИМЕЧАНИЕ. Существует множество различных конструкций поворотных переключателей, вам, скорее всего, придется изменить их крепление, у меня были отверстия М4, у вас вместо них может быть выступ. Для вашего удобства я включил исходный файл.

Как подключить

Соедините все слоты последовательно

Подключите все отрицательные полюсы к разъему балансировочного провода, начиная снизу.

Подключите плюс последней батареи к последнему контакту разъема баланса.

Подключите плюс каждой батареи к переключателю так, чтобы при вращении переключателя выбирался один из выводов.

Подключите «выбранный» плюс переключателя к плюсу разъема xt60.

Подключите минус первой батареи к минусу разъема xt60.

Если вы собираетесь это построить и у вас есть какие-либо вопросы, не стесняйтесь спрашивать.
