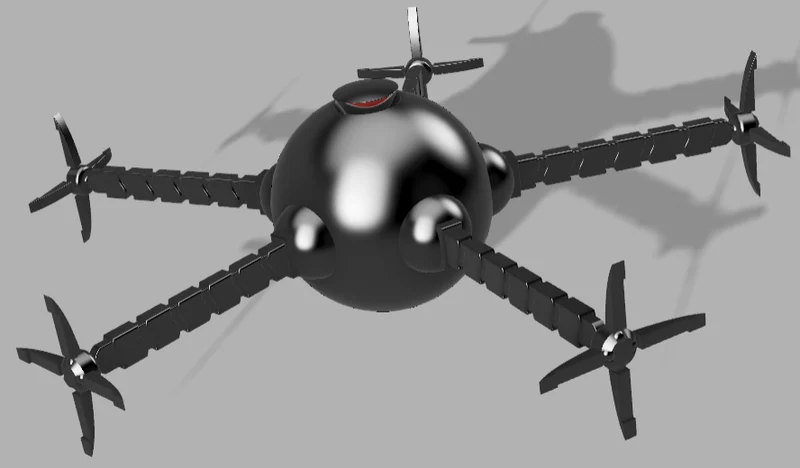

Подвижный омнидроид

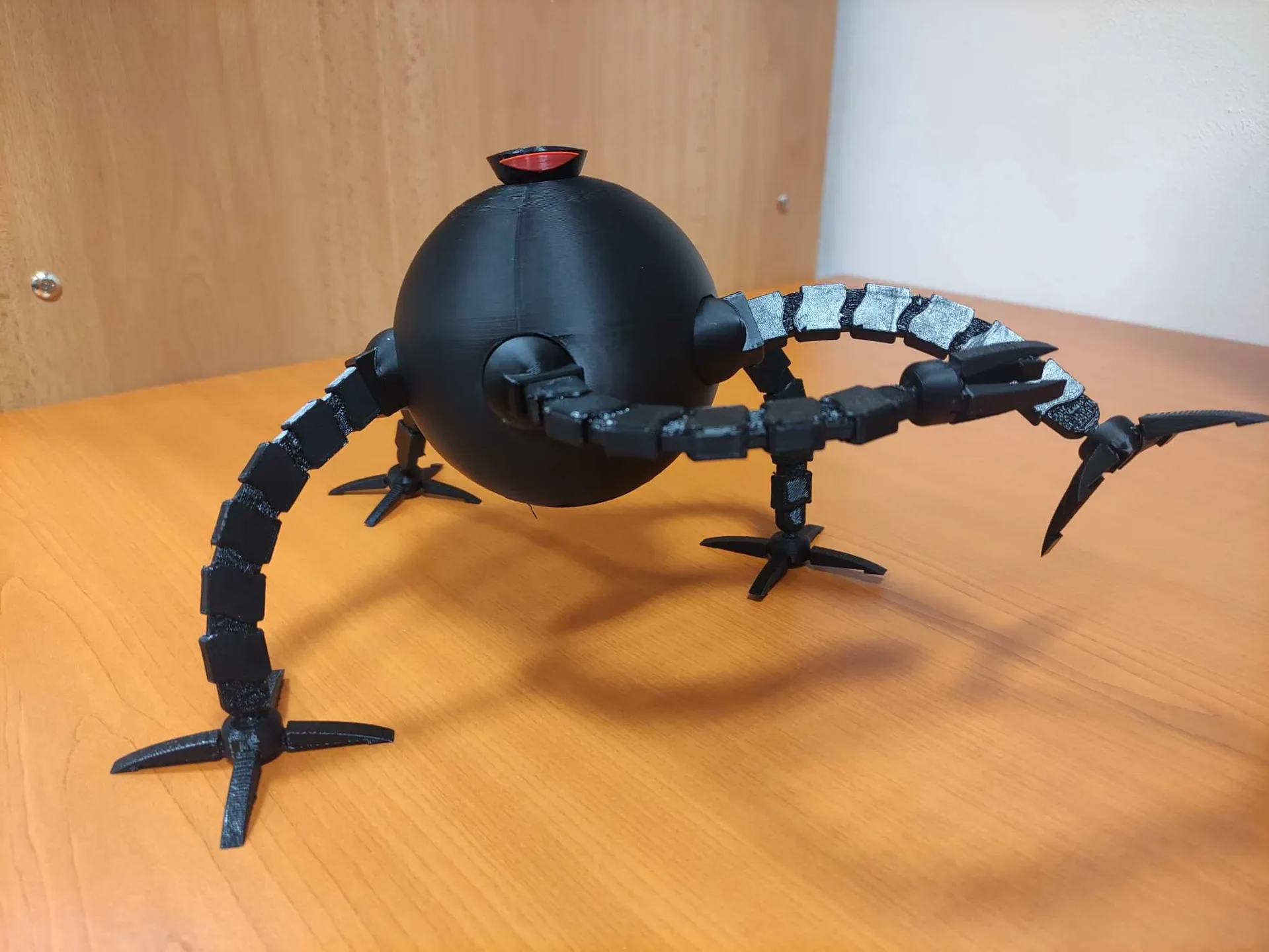

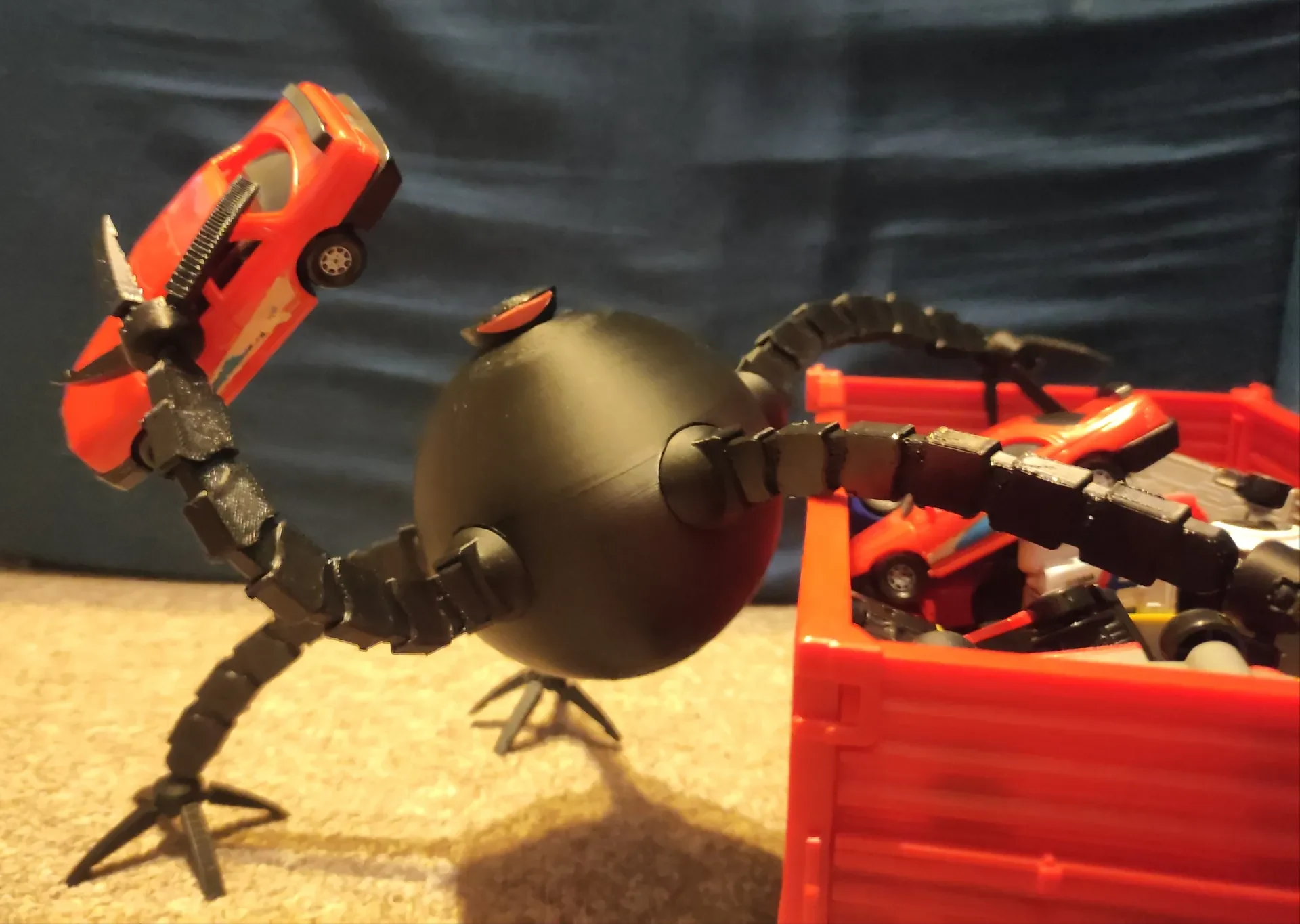

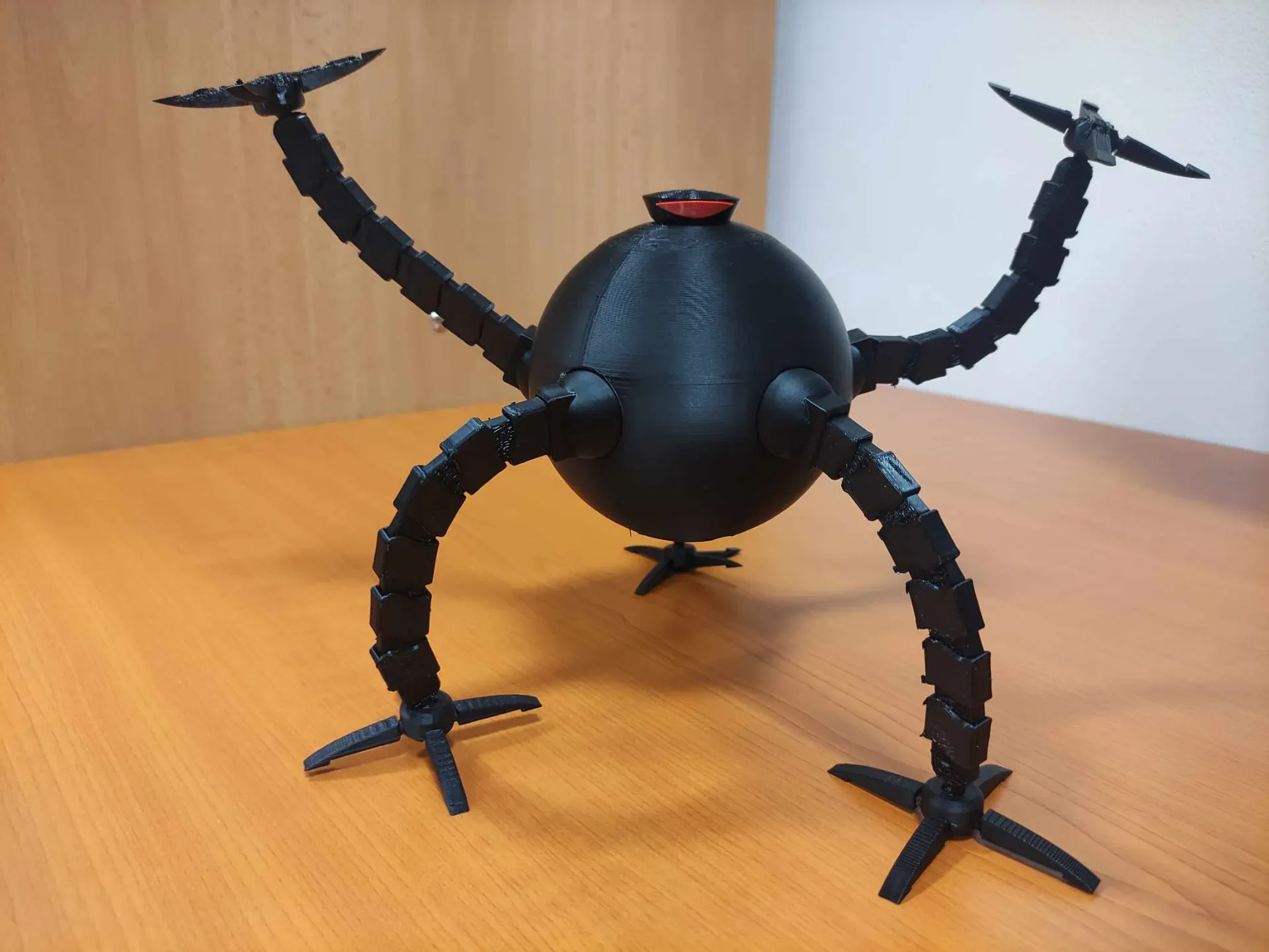

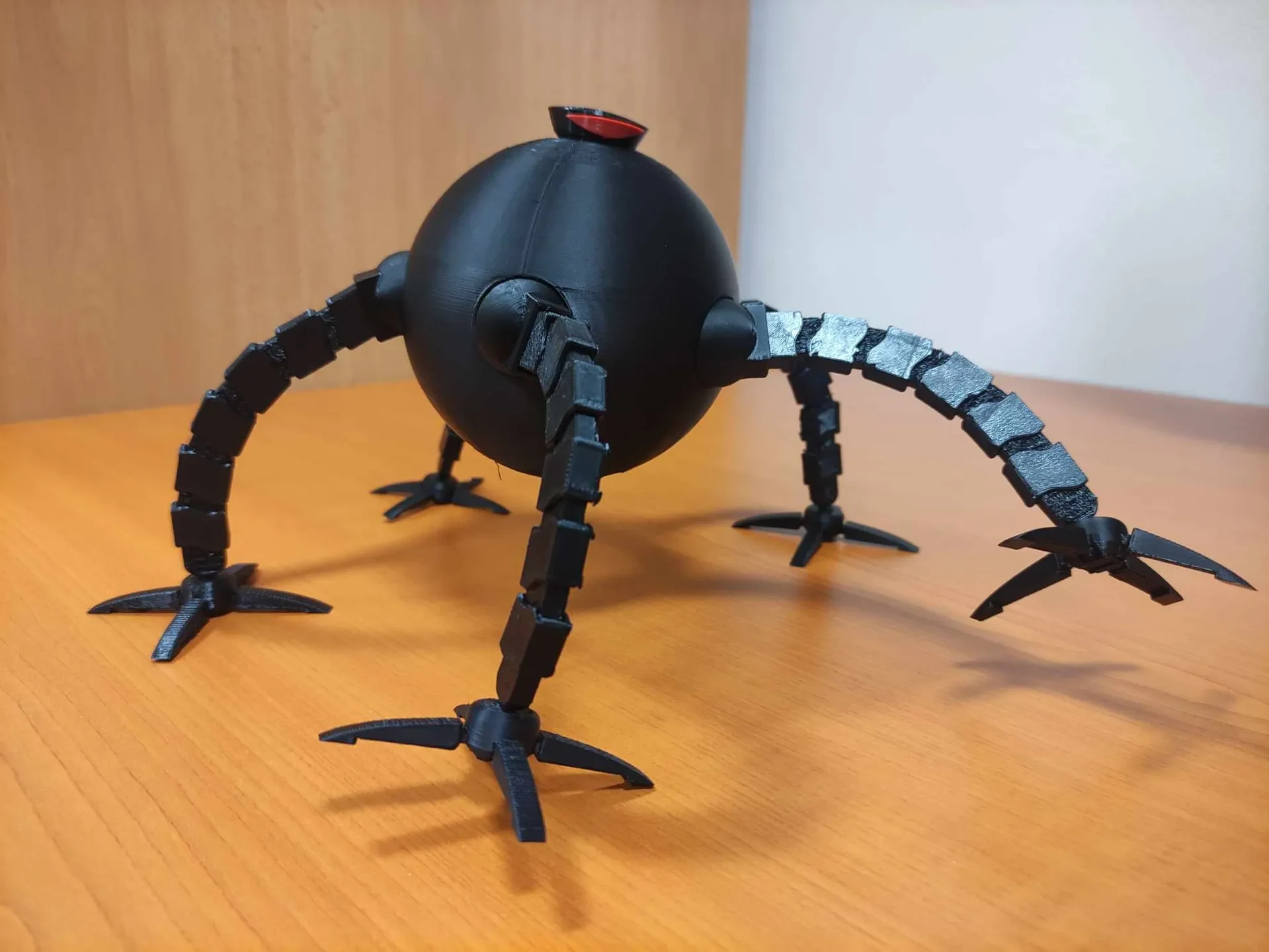

Я проектирую модель omnidroid v08 на основе фильма. Очевидно, это не 100% копия, так как мне пришлось изменить несколько деталей, чтобы сделать модель достаточно подвижной. Ноги, когти, шарообразные плечи и голова подвижны.

Всего пять частей (3, если печатать на месте). Ниже приведены рекомендуемые настройки для оптимальной печати:

Я использовал как PLA, так и PETG (PLA лучше всего подходит для печати деталей).

0,2 мм/слой.
Разрешить поддержку только на рабочей пластине.
Масштабируйте до 50%.
5% гироида для Большой сферы вполне достаточно.

Я также добавил некоторые части отдельно (голова, плечо шара, тело). Возможна замена деталей.

Зазор для модели в масштабе 50% составляет 0,25 мм. Если вы используете модель, напечатанную на месте, вам нужно приложить некоторую силу, чтобы ослабить плечевые части (ударить молотком сбоку или ударить боком о землю). Для когтей после снятия опоры слегка ослабьте шарнир сначала вверх, а затем вниз.

Самое сложное — ноги. Я обычно распечатываю часть, лежащую на одной из больших граней, и когда вы разрежете ее, вы увидите несколько маленьких столбиков. Это делает движения ног немного резкими (на какое-то время), но их гораздо легче печатать.

Если вы распечатаете его на меньшей стороне, детали будут более прочными, но гибкость немного снизится. Тем не менее, он также работает нормально.

----------

дополнительный

добавлены дополнительные файлы отделения глаза от головы.

v2

размеры корректируются
оптимизирован для печати на месте

--------
