Держатель катушки с роликовым подшипником Voron 2.4. OEM-...

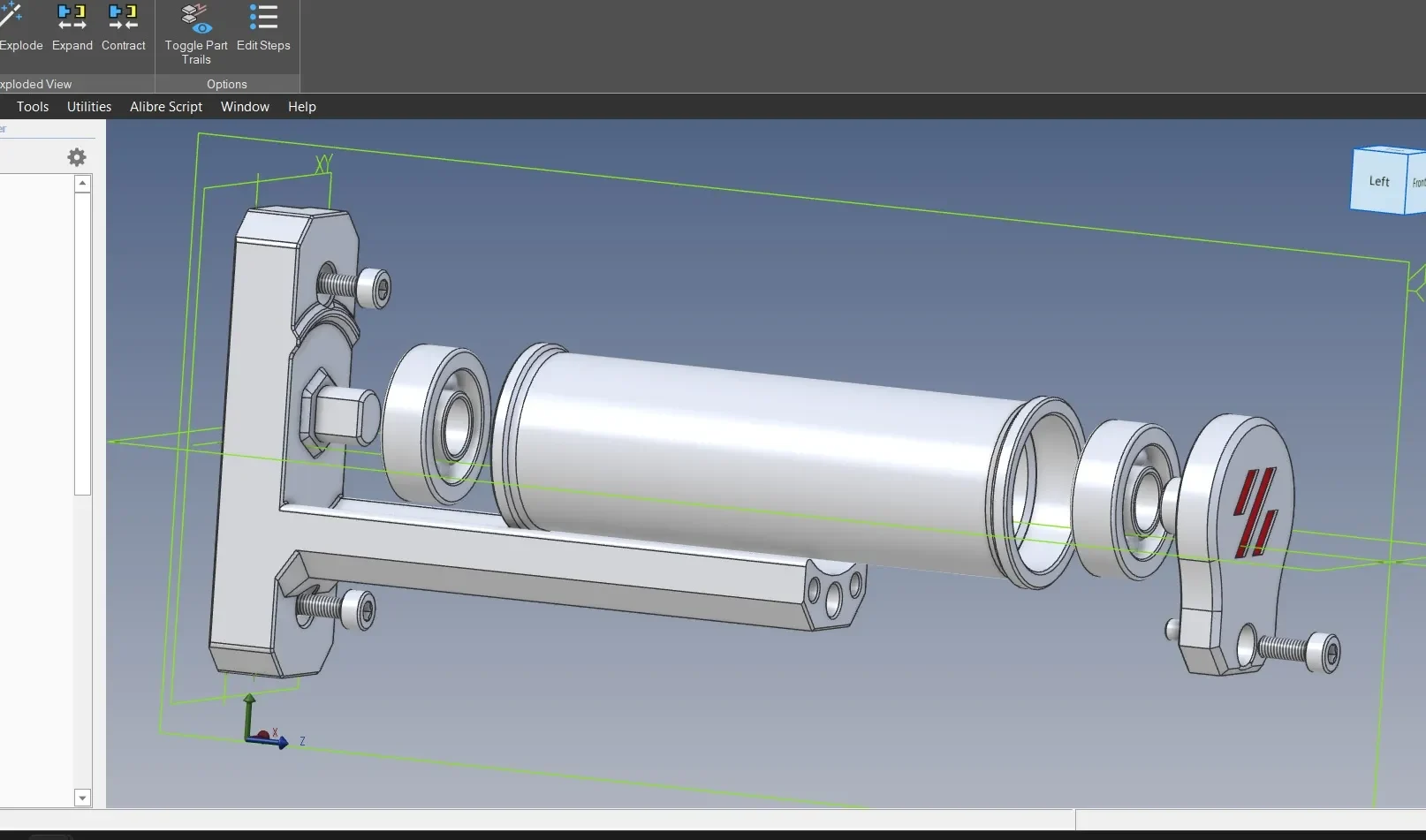

Это держатель катушки с роликовым подшипником, который заменяет штатный держатель катушки и находится в том же месте, что и стандартный. он подходит для катушек стандартного размера шириной 75 мм и диаметром отверстия 40 мм или больше.
Ролик и корпус имеют встроенную опору, которую после печати нужно будет отломать и выбросить. Опора может хорошо застрять, так что не бойтесь схватить плоскогубцы и применить силу. Вы всегда можете распечатать еще одну деталь, если сломаете ее.
Вам понадобится одна стандартная термофиксирующая вставка Voron размера m3 для винта с крышкой катушки.
Когда вы устанавливаете подшипники 608 в ролик, вам, вероятно, понадобится молоток, чтобы вставить подшипники на место. Они подходят для прессы. Внутреннее кольцо должно довольно легко скользить по корпусу и торцевым крышкам осей подшипников.
Примечание. Он крепится к направляющей 2020 сзади и имеет прорезь для задней панели. Предполагается, что вы следовали инструкциям в руководстве Voron и использовали пенопластовую ленту толщиной 1 мм на задней панели.
Если вы отступили от инструкции и использовали скотч 3 мм на задней панели, то вы не можете обоснованно винить меня или эту конструкцию, если она не подошла. Я не м��гу предусмотреть и учесть все возможные варианты деталей, которые могут использовать другие, если они отклоняются от руководства.
Вам понадобится:
2шт м3х12 СХС
2 шт. м3 Т-образные гайки
1 м3 термофиксирующая вставка
1 м3х8мм ШКС
2 подшипника 6082rs или 608zz.
