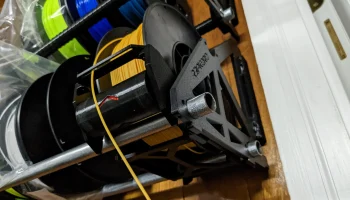

Держатель катушки с автоматической перемоткой для RepRack...

⚠ Примечание дизайнера

Эта модель изначально была создана для Prusa MMU2, чтобы обеспечить легкое натяжение нити и уменьшить провисание без буфера. Он по-прежнему работает так, как задумано, но теперь есть другие разработки сообщества, которые работают лучше, если вам нужно более сильное натяжение или более быстрое втягивание.

Он также может служить в качестве простых катушечных роликов на RepRack — просто оставьте внутренние катушки, и это станет простым и удобным способом удерживать и подавать нить прямо со стойки.

ОБНОВЛЕНИЯ:

25.11.2023 БОЛЬШЕ ОТДАЧИ!

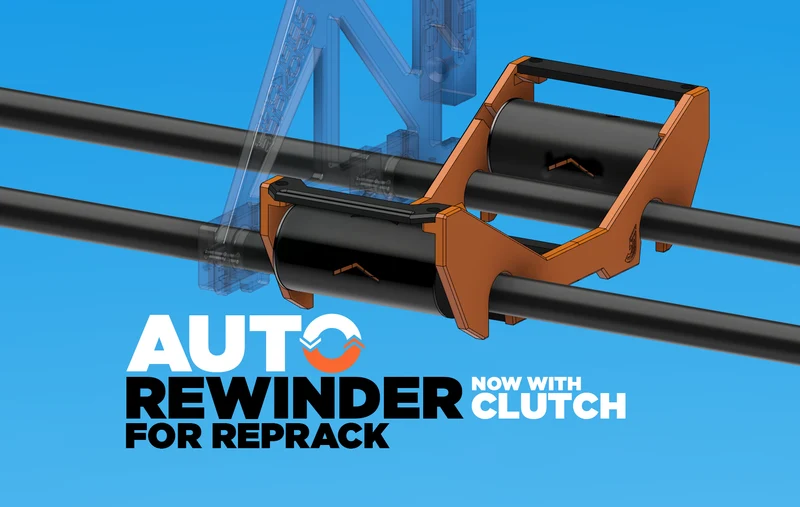

— Добавлена ​​система сцепления! Я разрабатывал и тестировал улучшенные характеристики, основываясь на отзывах пользователей, и рад наконец выпустить систему сцепления, которая заменяет последнюю передачу. Это означает, что если у вас уже есть напечатанное устройство автоматической перемотки, вам нужно заменить только одну деталь для обновления.
— Больше никаких скольжений! первоначальная конструкция была основана на проскальзывании роликов после создания натяжения, но с новой системой сцепления этого не требуется. Но как уменьшить скольжение? Распылите на резиновое покрытие! и если у вас уже есть напечатанное устройство автоматической перемотки, вам просто нужно распы��ить его на существующие ролики.
— Смазанные подшипники. Когда я начал этот проект, я упустил из виду улучшение от очистки и повторной смазки подшипников. Это очень просто, и я включу это в инструкции ниже.

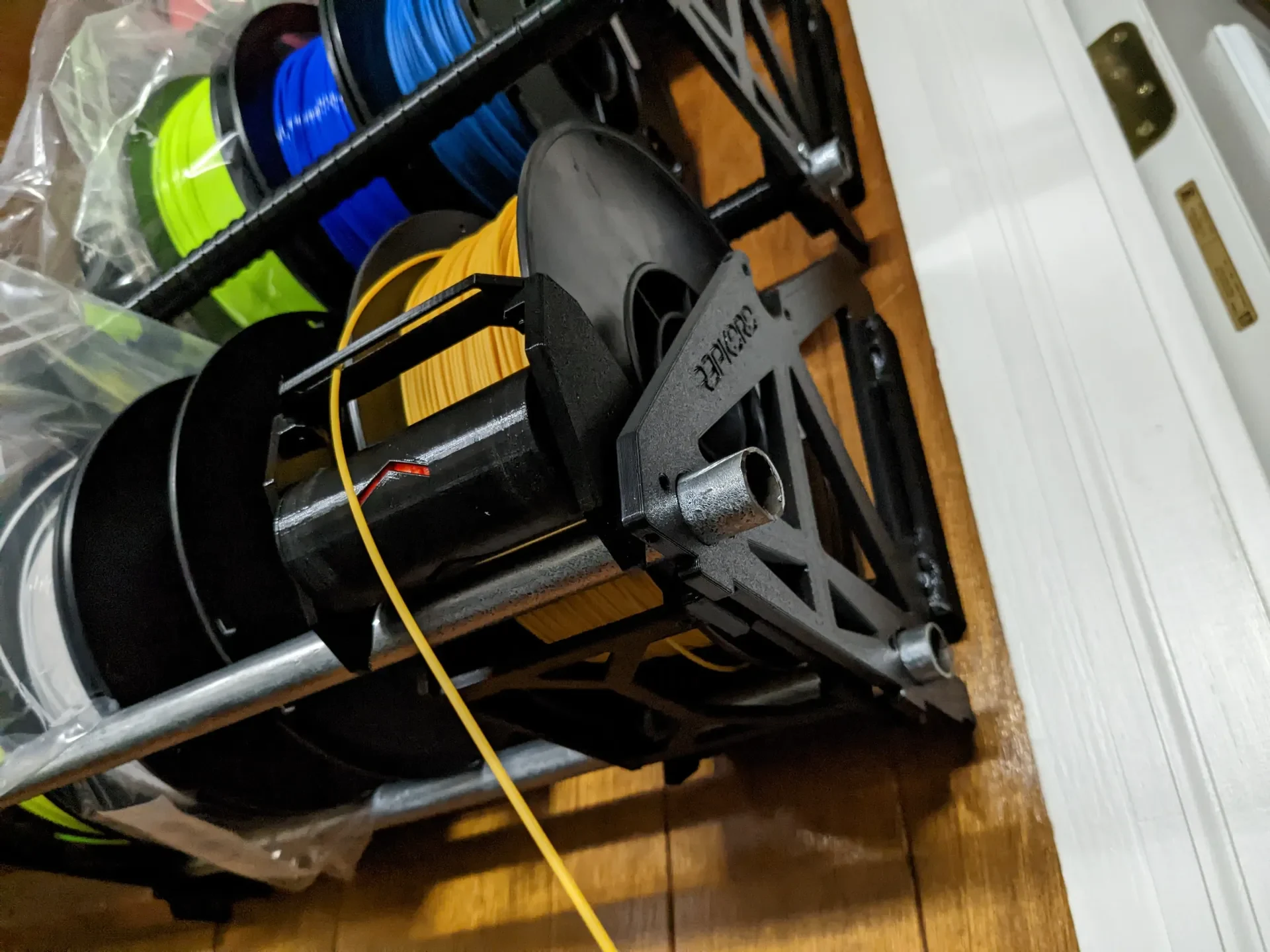

Держатель катушки с автоматической перемоткой для RepRack (или столешницы)

Я искал быстрый и очень простой способ замены нити на моем RepRack, в конечном итоге одно повлекло за собой другое, и в итоге я разработал один. Держатель катушки с автоматической перемоткой для RepRack компании Repkord обеспечивает небольшое натяжение нити при подаче в принтер, уменьшая провисание при втягивании, особенно в случае с механизмами печати из нескольких материалов, такими как Prusa MMU.

На канале Youtube The Next Layer Джонатан объясняет свой взгляд на автоперемотчик, создавая его в масштабе для своего многоматериального проекта Enraged Rabbit (похожего на MMU3).
Вы также можете следить за аккаунтом Джонатана в Printables ЗДЕСЬ.

ОБОРУДОВАНИЕ

— 8 — винты M3x8
— 8 — гайки М3
— 4-608 подшипников
— Спрей для резинового покрытия (НОВИНКА)
— (Необязательно) Смазка для подшипников (или что-то с высокой вязкостью)

ВИДЕО ИНСТРУКЦИЯ

Прочтите инструкции под видео, чтобы узнать о последних обновлениях, включая обновленное сцепление.

ИНСТРУКЦИЯ (Обновлено 25.11.2023)

-Автоматическая перемотка состоит из трех основных частей: рамы и двух цилиндров автоматической перемотки.

— Начните со сборки рамы. Всего имеется восемь мест для запрессовки гаек М3. Самый простой способ их установки — пропустить винт через противоположную сторону отверстия, ввинтить его в гайку М3, потянуть на место, а затем выкрутить винт. Повторите это восемь раз для каждого отверстия.

— Скрепите раму с помощью винта M3 x 8, начните с большей балки для нижней половины и двух меньших балок для каждого конца. Не беспокойтесь об ориентации, поскольку рама симметрична, но в зависимости от того, какой конец является передним, вам нужно, чтобы луч прорезью для нити был обращен наружу.

— (ОБНОВЛЕНИЕ 25.11.2023) Нанесите на цилиндры прорезиненное покрытие. Подготовьте их, заклеив малярным скотчем, заклеив оба конца и поместив детали внутрь за стрелками. Равномерно распылите на цилиндры 3-4 тонких слоя (дайте высохнуть между слоями).

— (ОБНОВЛЕНИЕ 25.11.2023) Катушка редуктора (показана черным цветом ниже) теперь заменена сцеплением.

— Что касается сцепления, мы хотим освободить рычаги. Для этого просто надавите на рычаги наружу, пока не почувствуете, что они вырываются.

— Вставьте проскальзывающую катушку (желтую) в корпус зубчатой муфты (зеленую).

— Далее мы начнем собирать внутренние детали одного цилиндра автоматической перемотки.

Вы заметите, что большинство из них соединяются вместе легкими кусочками головоломки. Сначала сожмите их вместе. После сборки вам понадобится, чтобы с одной стороны был конец зубчатой ​​муфты, а с другой стороны будет спиральная деталь с полукруглой прорезью внутри, которая отличается от других.
Примечание: ничего страшного, если эти детали не останутся соединенными вместе после сборки.
