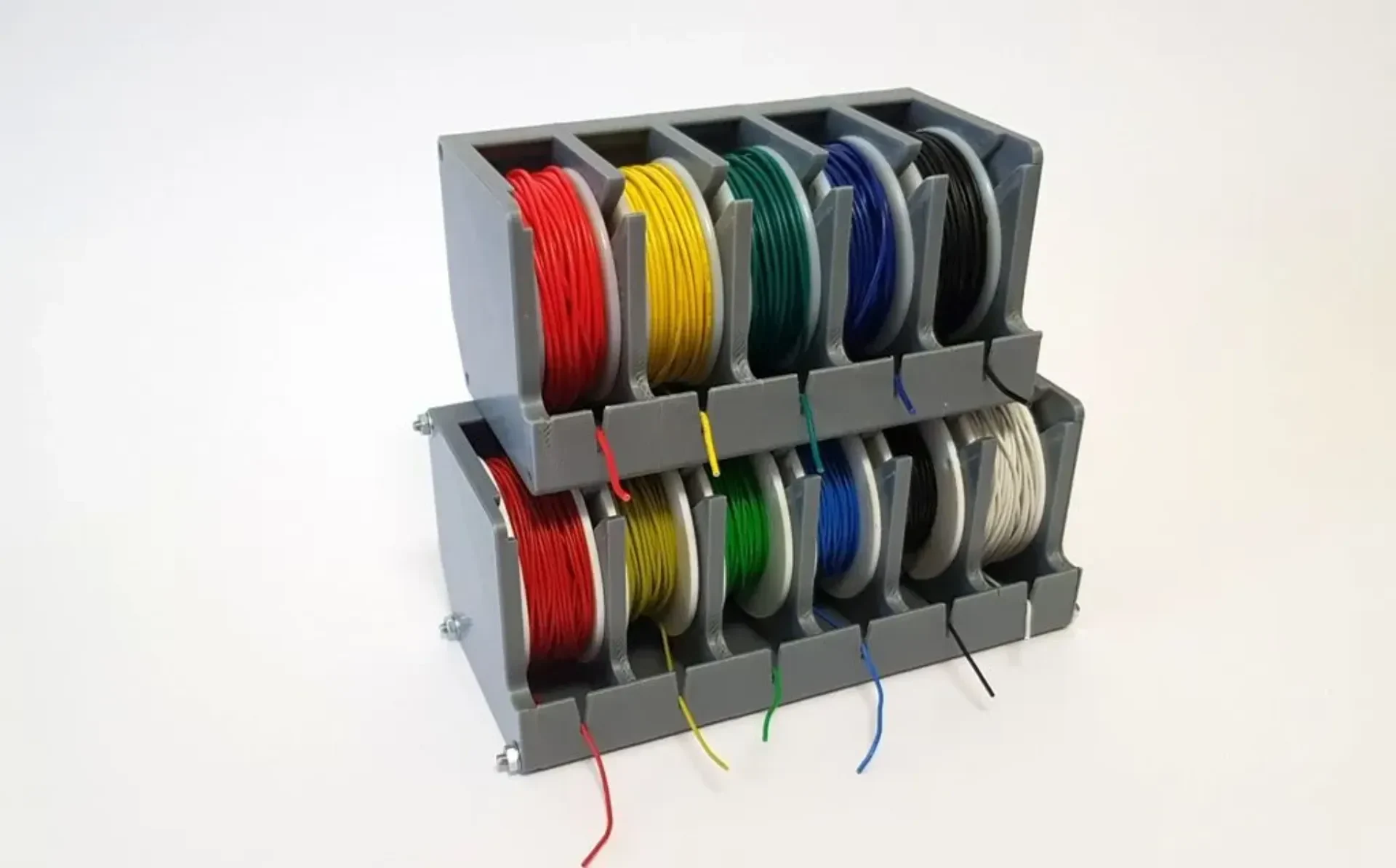

Модульный держатель катушки с проволокой.........

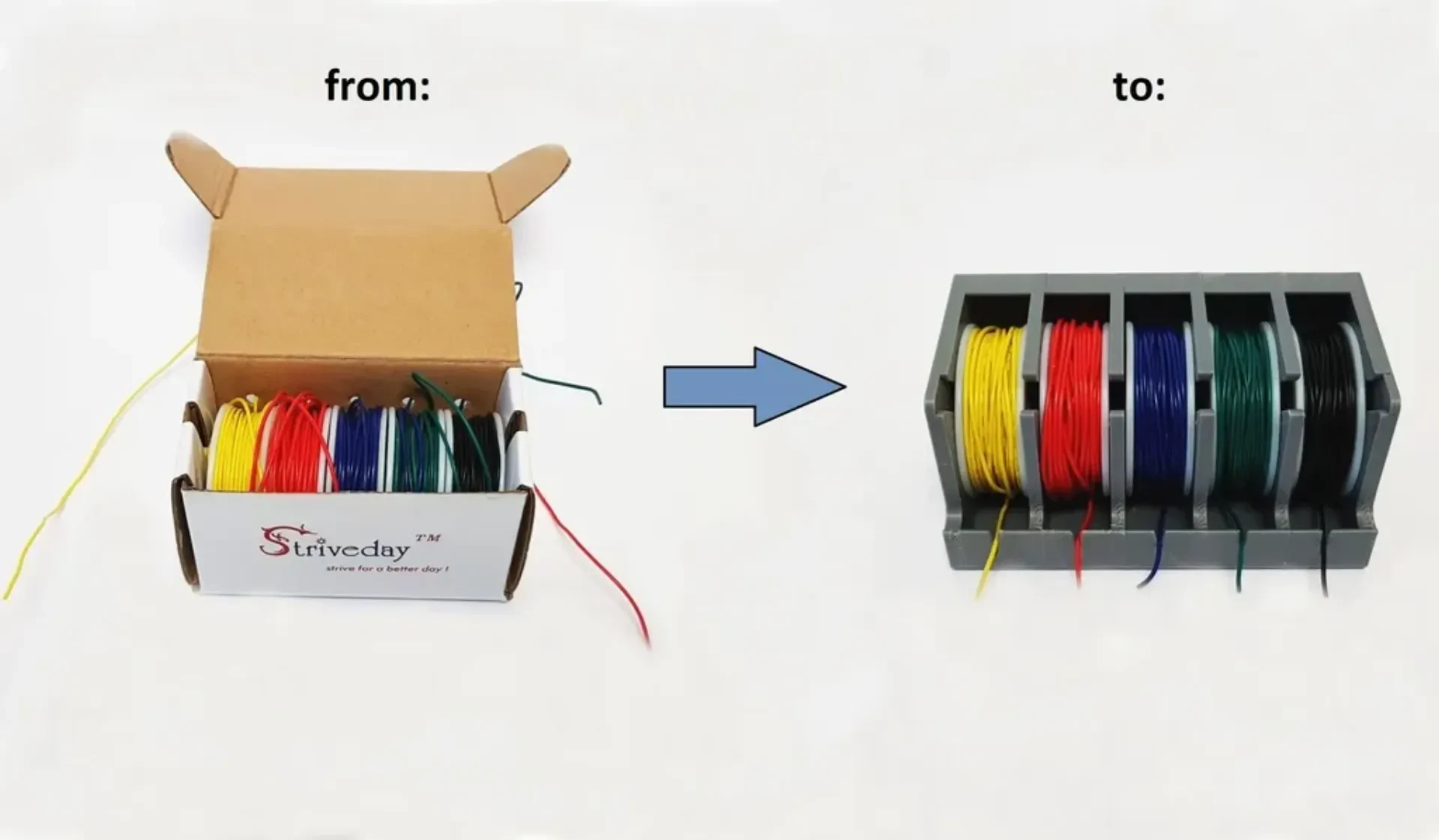

Я купил провод марки Striveday. Поставили его в странной картонной коробке, которая должна была выполнять еще и роль дозатора. Работать с ним было неприятно, провода все время путались, распутать было практически невозможно, так как все катушки приходилось снимать и вставлять обратно одновременно.

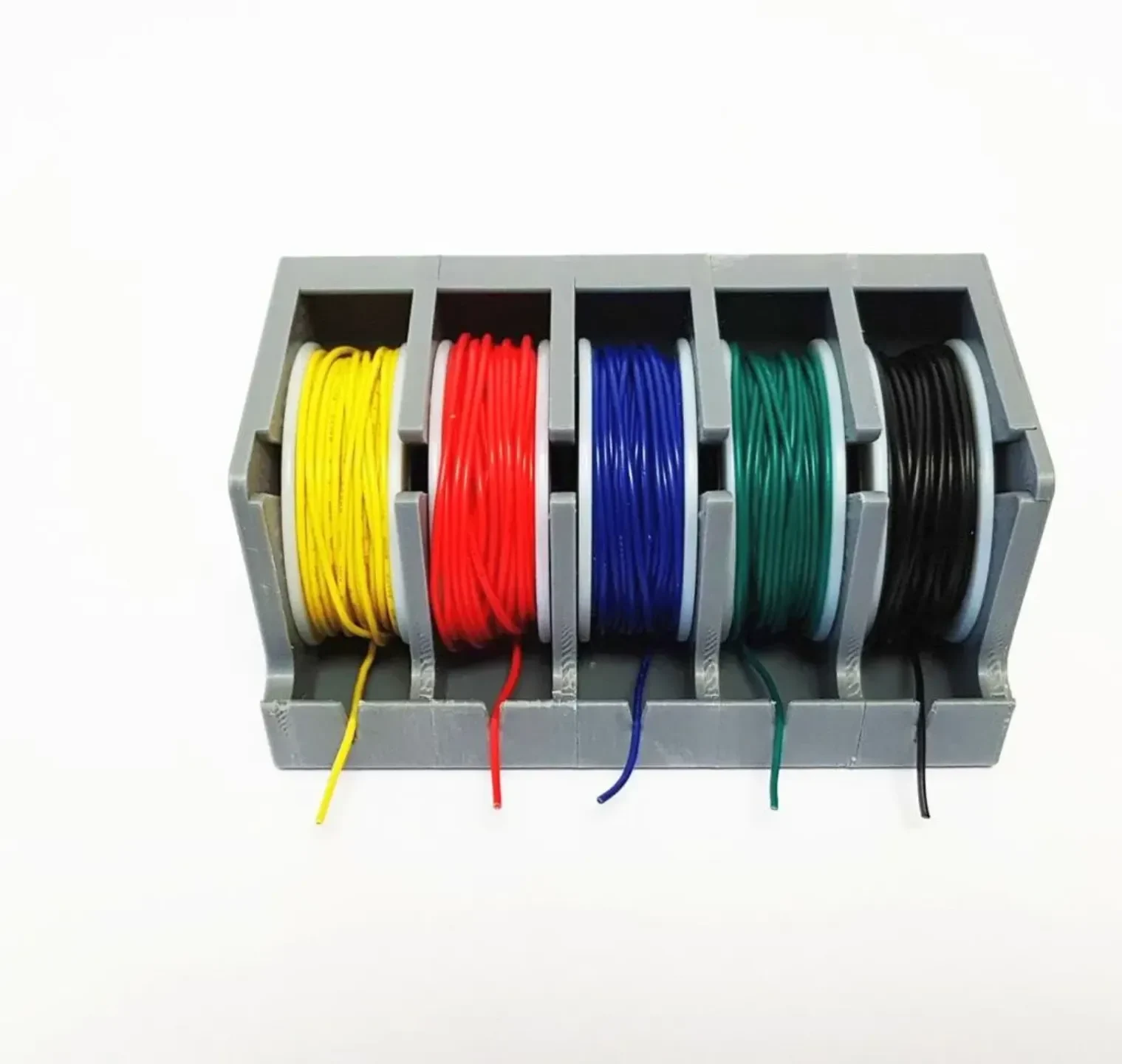

Поэтому я разработал держатель катушки со следующими характеристиками:
для катушек шириной 20 мм и диаметром до 60 мм / 25,5 мм («Striveday»)

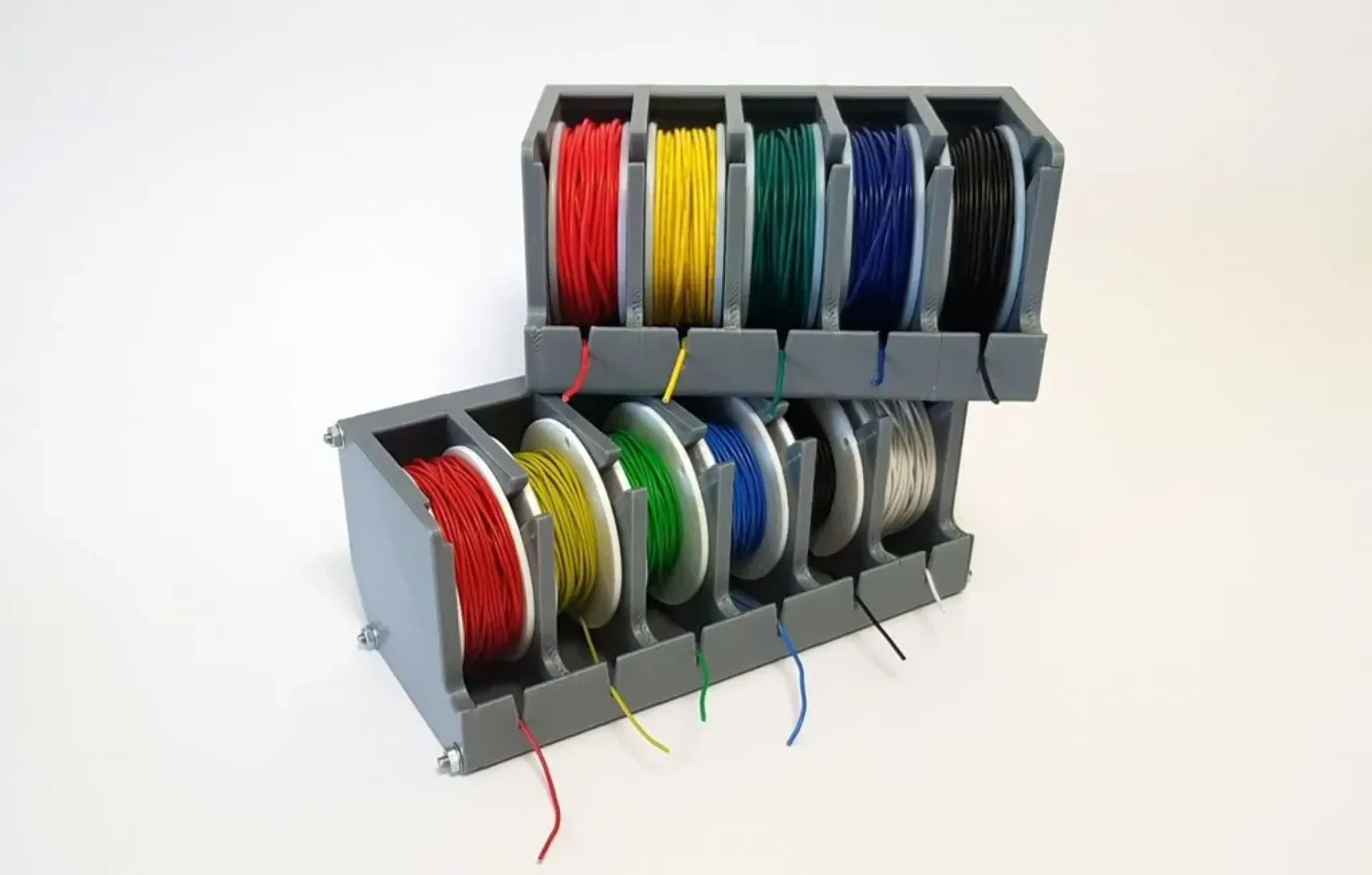

Модульная конструкция, любое количество модулей можно комбинировать.

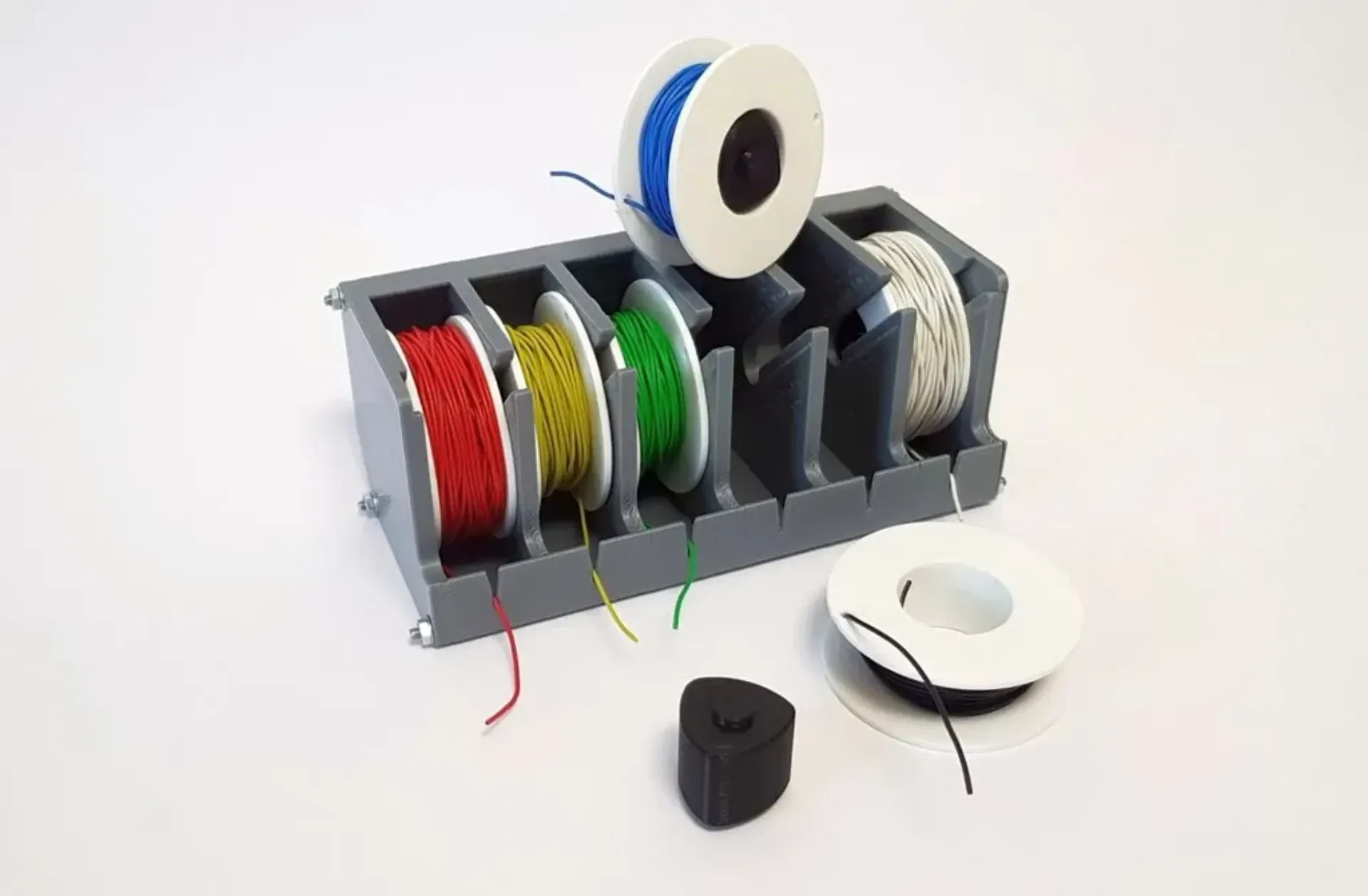

Катушки индивидуально заменяются
Проволока зажимается в V-образном вырезе для фиксации.
Для сборки можно склеить или скрутить резьбовыми стержнями.
Файлы .stl доступны для пустой катушки

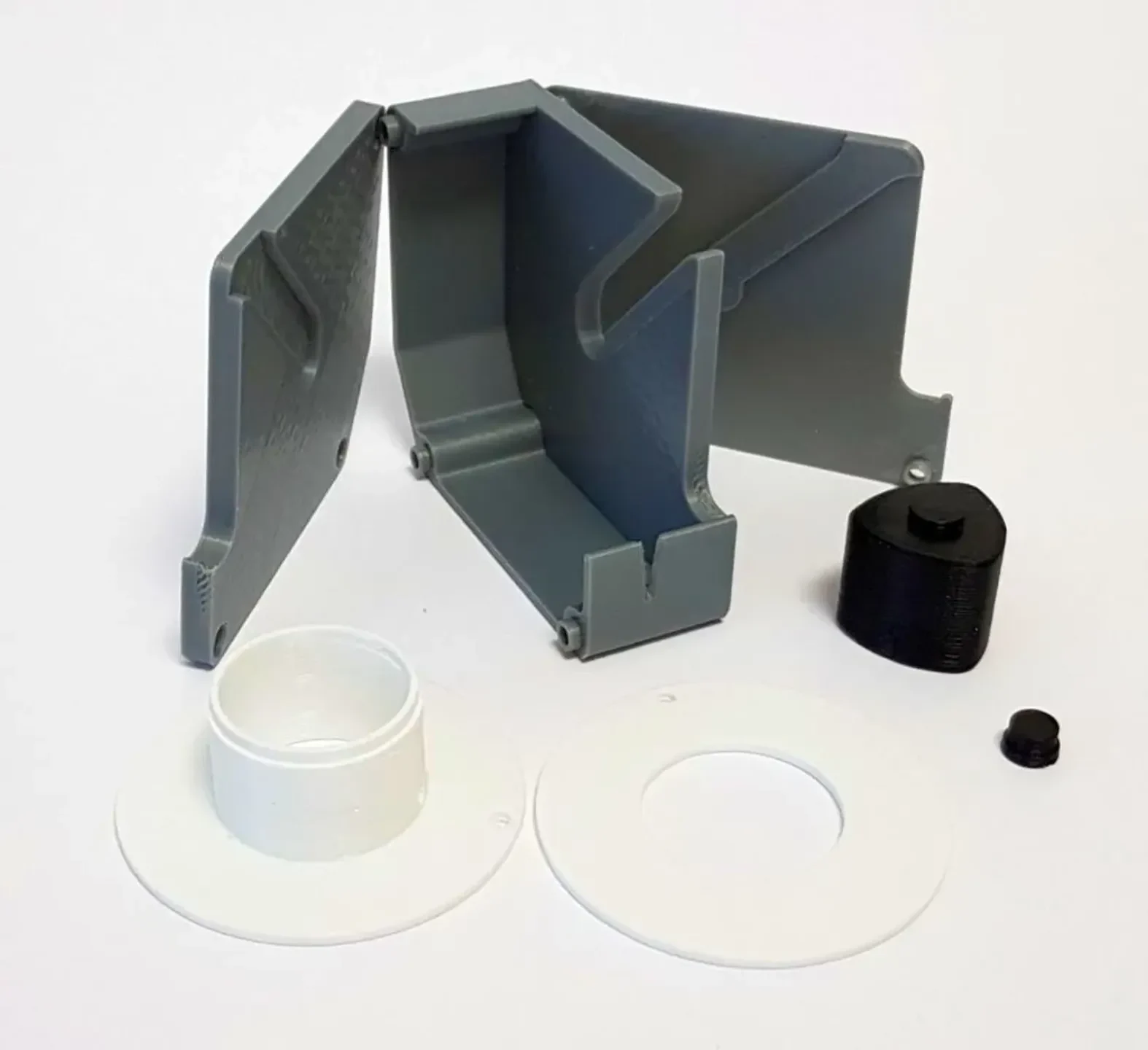

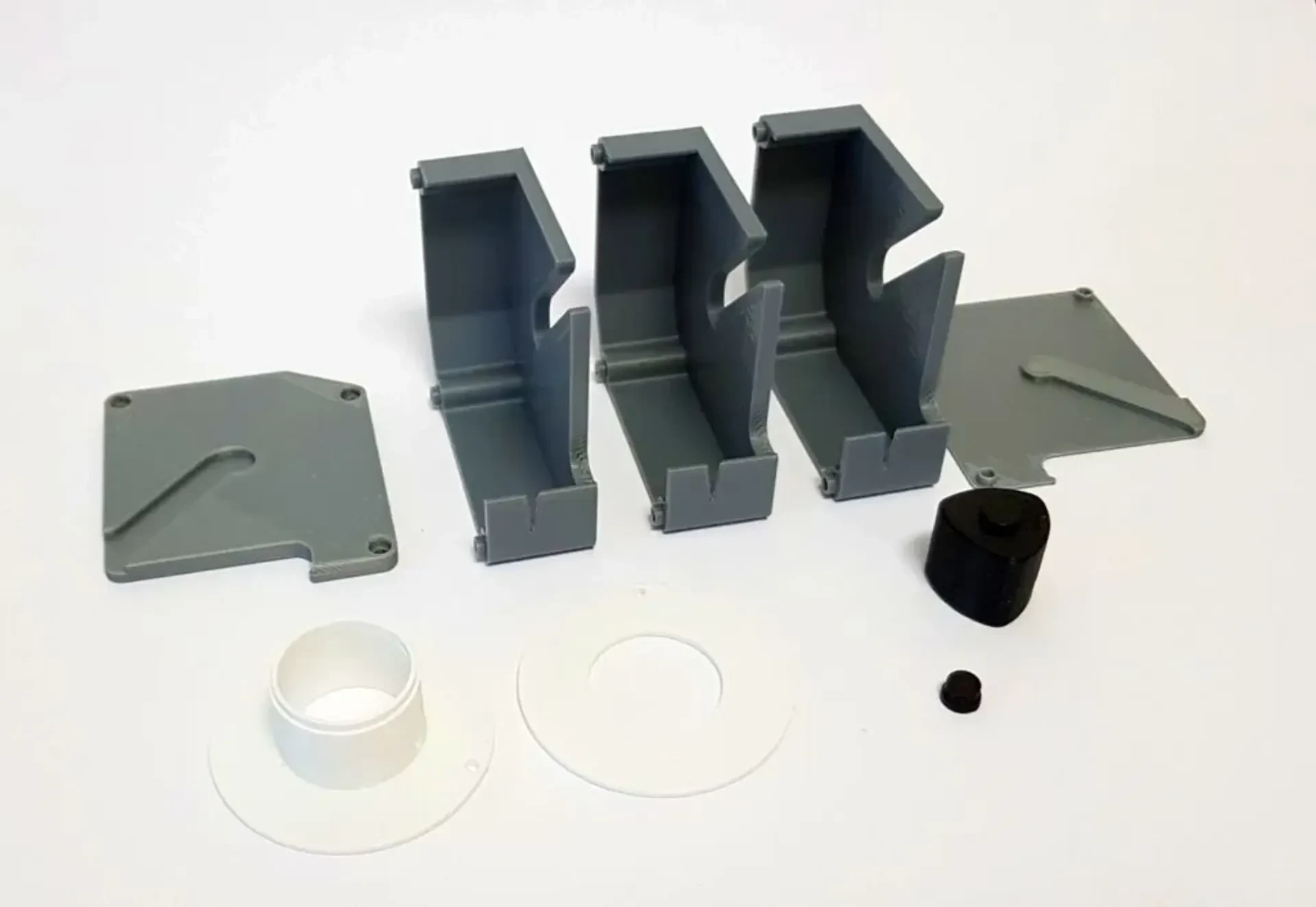

Держатель состоит из нескольких частей и состоит из двух боковых частей и необходимого количества катушкодержателей. Детали можно как склеить, так и скрутить 3-мя соответственно нарезанными стержнями с резьбой М3. Детали совмещаются друг с другом с помощью штифтов и соответствующих держателей.
В комплект входят следующие детали: SpoolHolder.stl — это центральный элемент держателя, камера для одной катушки. Его необходимо распечатать один раз для каждой катушки.
После печати перемычку в V-образном проволочном зажиме необходимо аккуратно освободить. Толщина моста составляет всего 0,2 мм, но она должна быть такой, чтобы держатель можно было напечатать без поддержки. В Cura в дополнительных настройках для печати перемычки 0,2 мм должна быть активирована опция «Оболочка — Печать тонких стенок». Эту же настройку можно найти в слайсере Prusa в разделе «Настройки печати — Слои по периметру — Качество — Обнаружение тонких стенок».

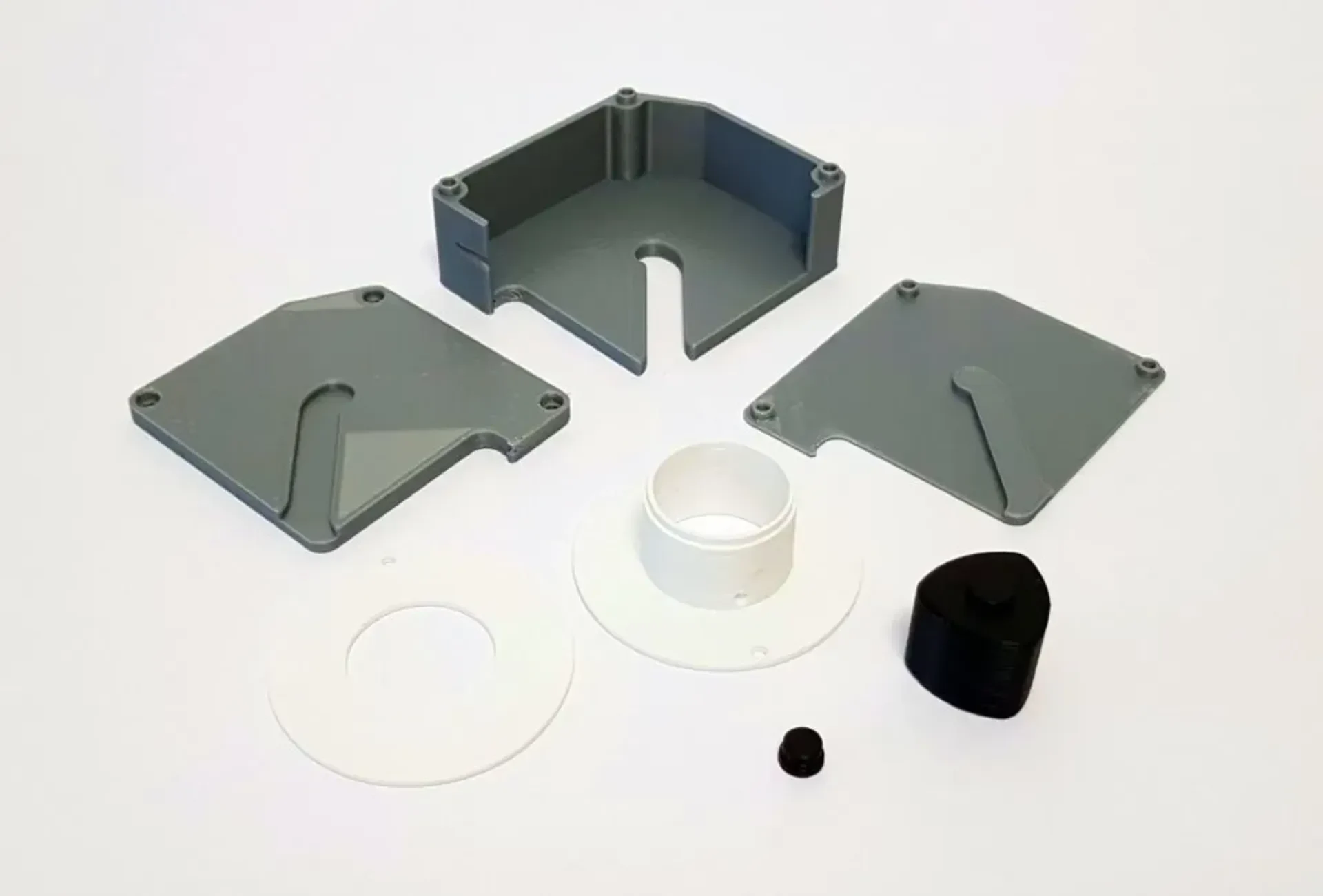

SidePanelLeft.stl — образует конец держателя с левой стороны. В то же время он обеспечивает необходимую направляющую для центрирования барабана. Его необходимо распечатать только один раз для каждого держателя.
SidePanelRight.stl — соответствующий аналог справа. Он не имеет функции и служит лишь оптическим эффектом. Кроме того, требуется только одна деталь на держатель.

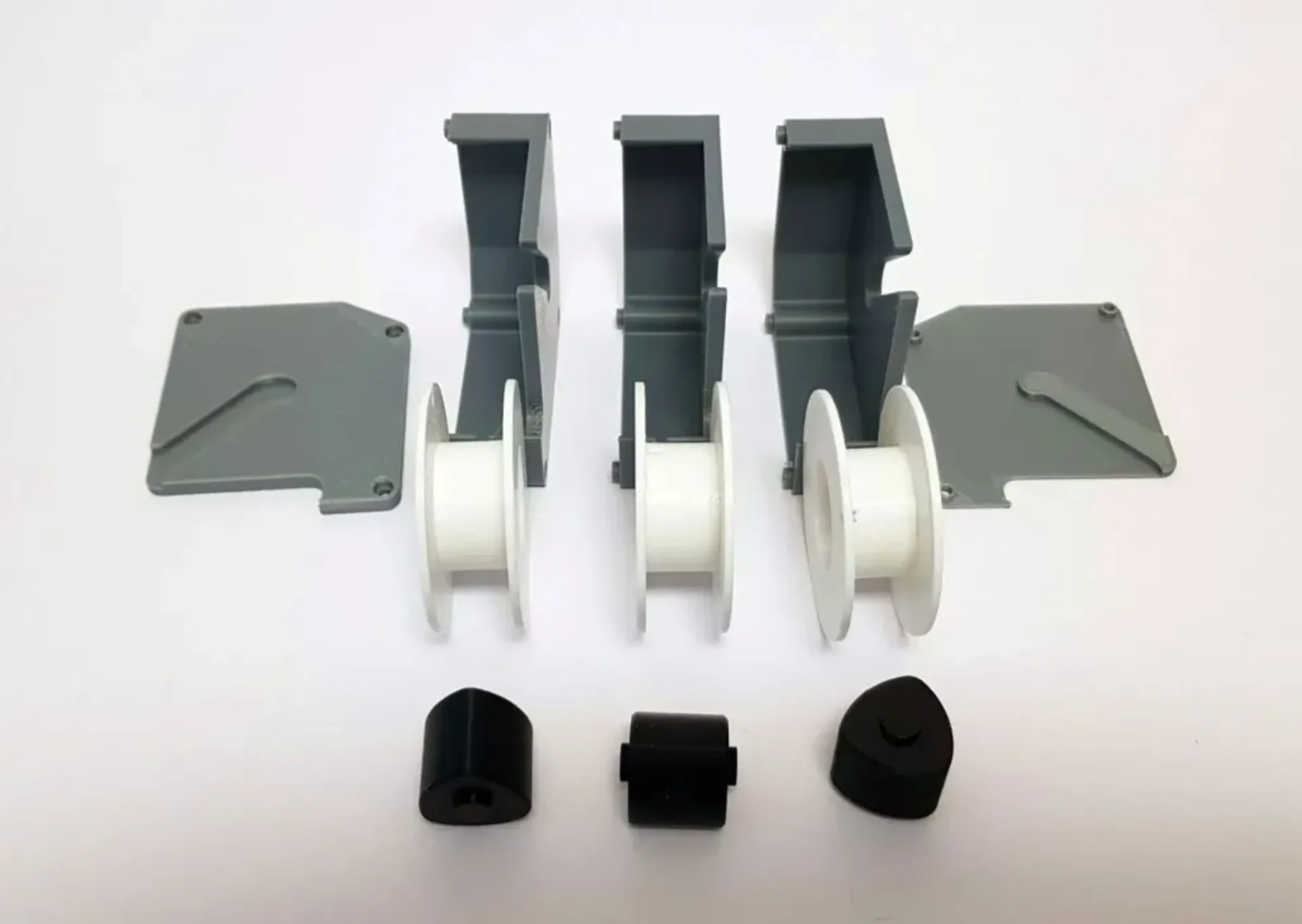

ReelCenteringUnit.stl — используется для центрирования катушки в держателе. Для удобства печати он разделен на две части. Детали склеил пластиковым клеем. Деталь не обязательно нужна, можно просто поместить катушку в держатель.
ReelCore и ReelDisc.stl — Если у вас проволока на неподходящей катушке или просто болтается, вам понадобится другая катушка. Эта катушка также состоит из двух частей, которые нужно склеить пластиковым клеем.
