Переменная гарнитуры с открытым исходным кодом Openmod, ч...

Самая совершенная в мире гарнитура с открытым исходным кодом!

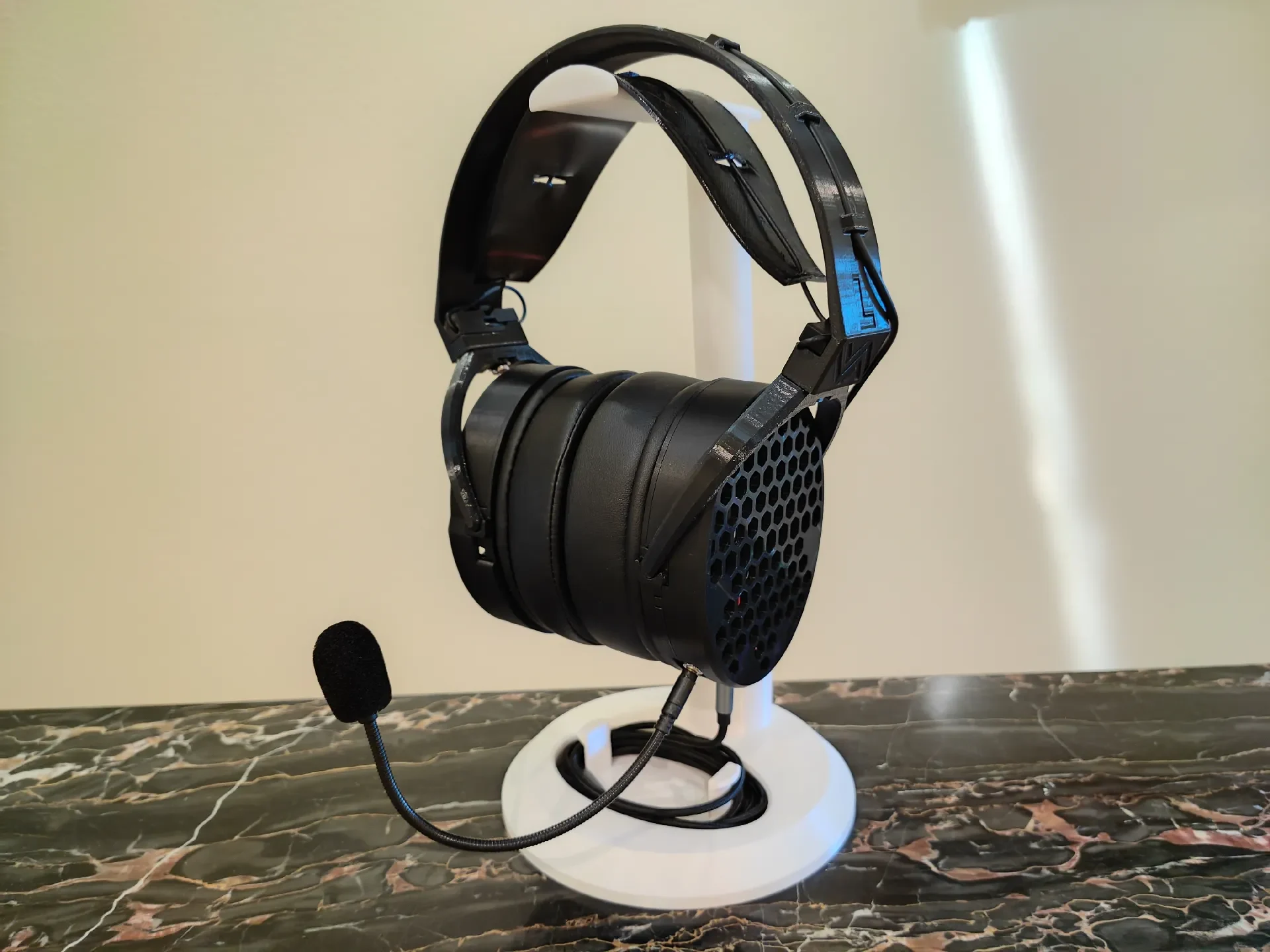

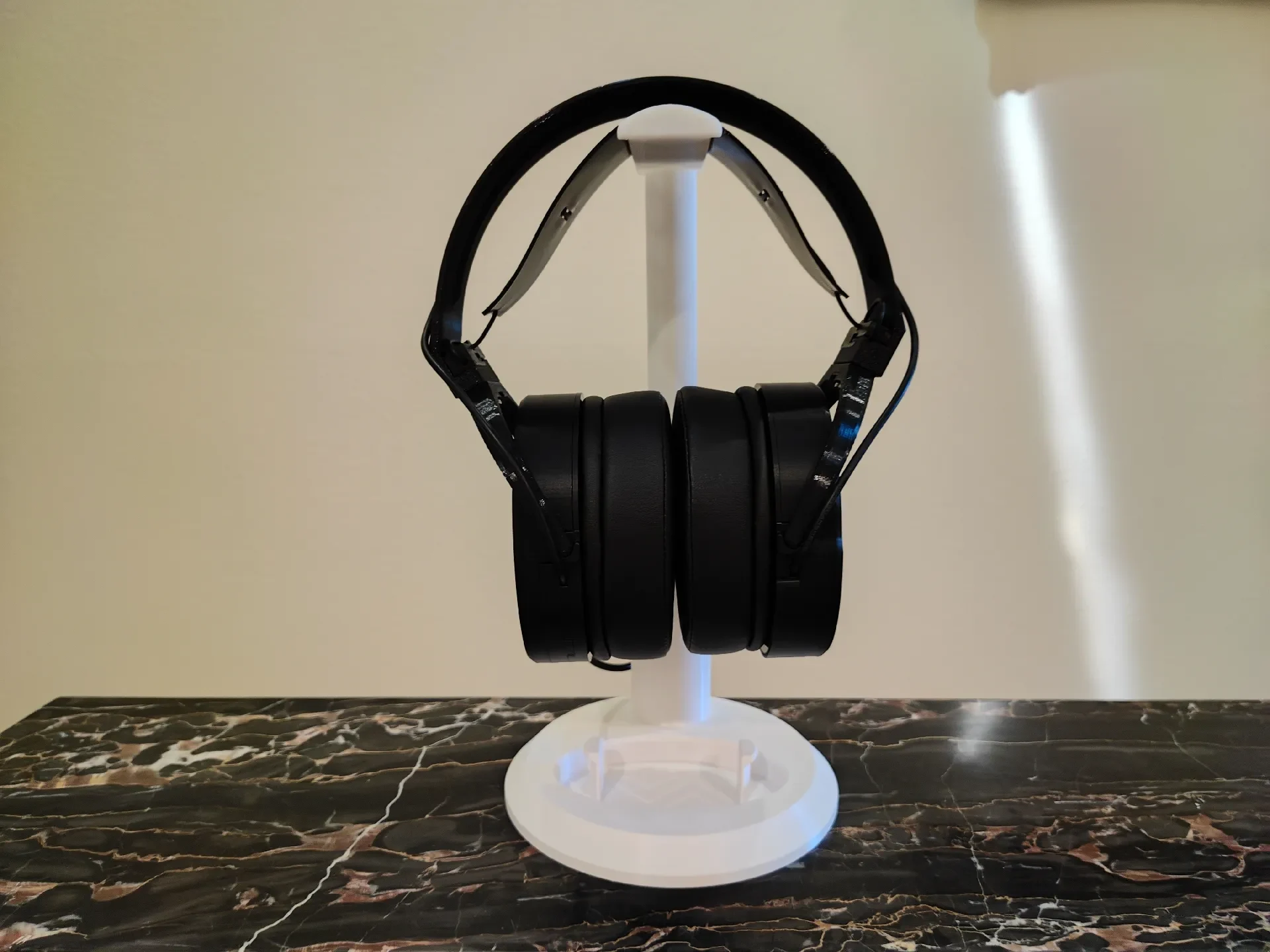

Гарнитура с полностью открытым исходным кодом, основанная на Variable Openmod Part 1.

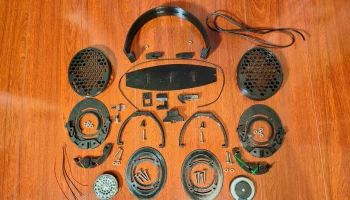

Это детали, используемые для модификации Части 1 в гарнитуру. Итак, вам понадобятся детали из Части 1.

Вероятно, это будут последние наушники, которые я сделаю, и, конечно же, последние выпущенные наушники с открытым исходным кодом. Серия на��шников Variable Openmod создана как основа, которую люди могут развивать и совершенствовать. Вместо того, чтобы быть лучшими наушниками, они созданы для того, чтобы представить простые концепции и учебные пособия о том, как создать свои собственные наушники, используя широко доступные и простые в поиске детали.

И я думаю, видя, что это, по сути, просто сильно модифицированные части Части 1, можно увидеть некоторые возможности, которые есть в конструкции.

Имейте в виду, что прежде чем пытаться это сделать, у вас должен быть некоторый опыт пайки. Больно все спаять. Вот почему я создал для этого инструменты, чтобы облегчить боль.

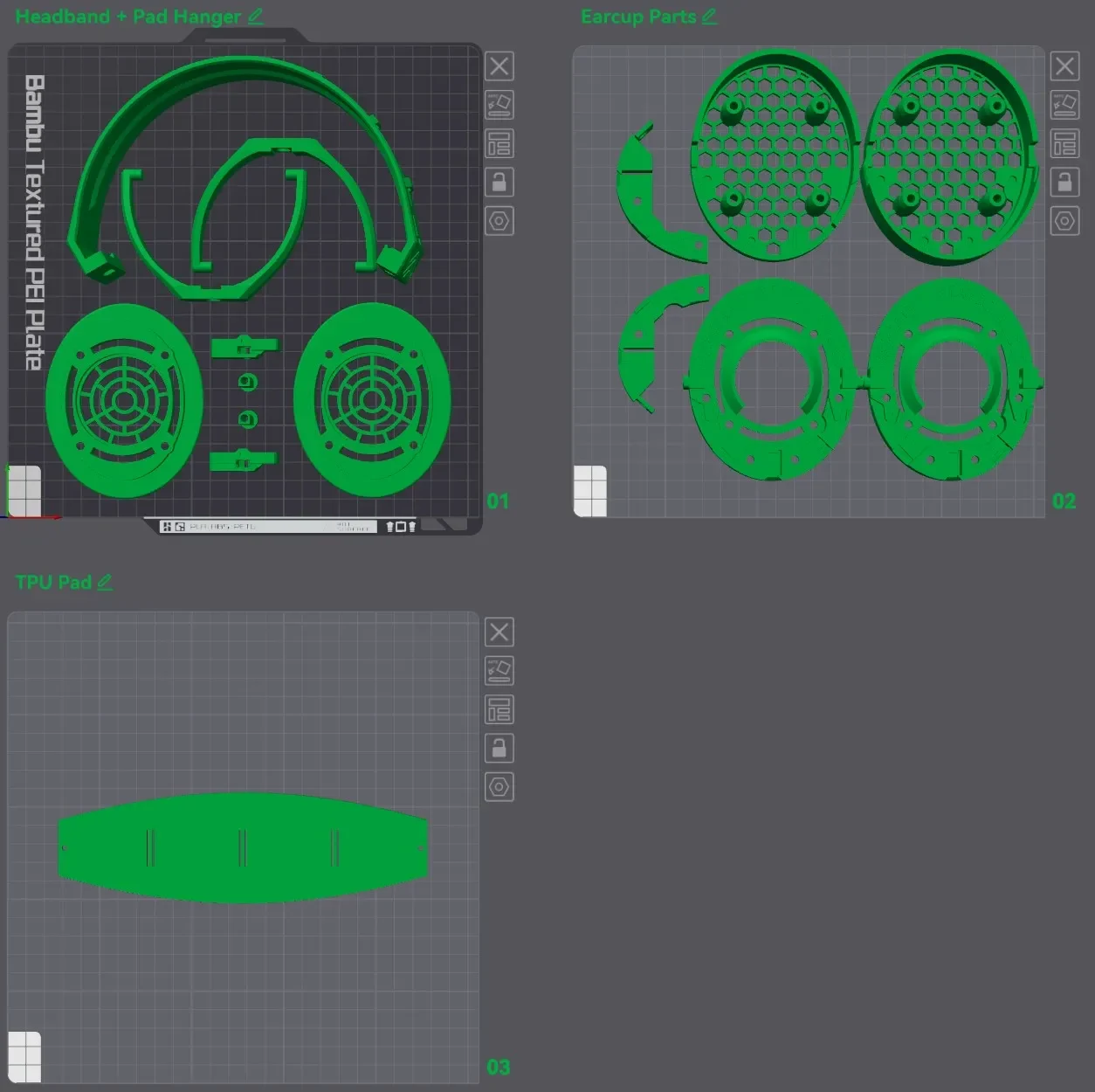

Когда дело доходит до печати деталей, вам нужно выбрать только оболочку. Если вы хотите, чтобы микрофон и кабель находились на правой стороне, вам следует выбрать «правильный» корпус. Если вы хотите, чтобы оно было слева, выберите «левую» оболочку. Все остальное вам еще нужно распечатать, например «нейтральную» оболочку и левую и правую крышки кабелей.

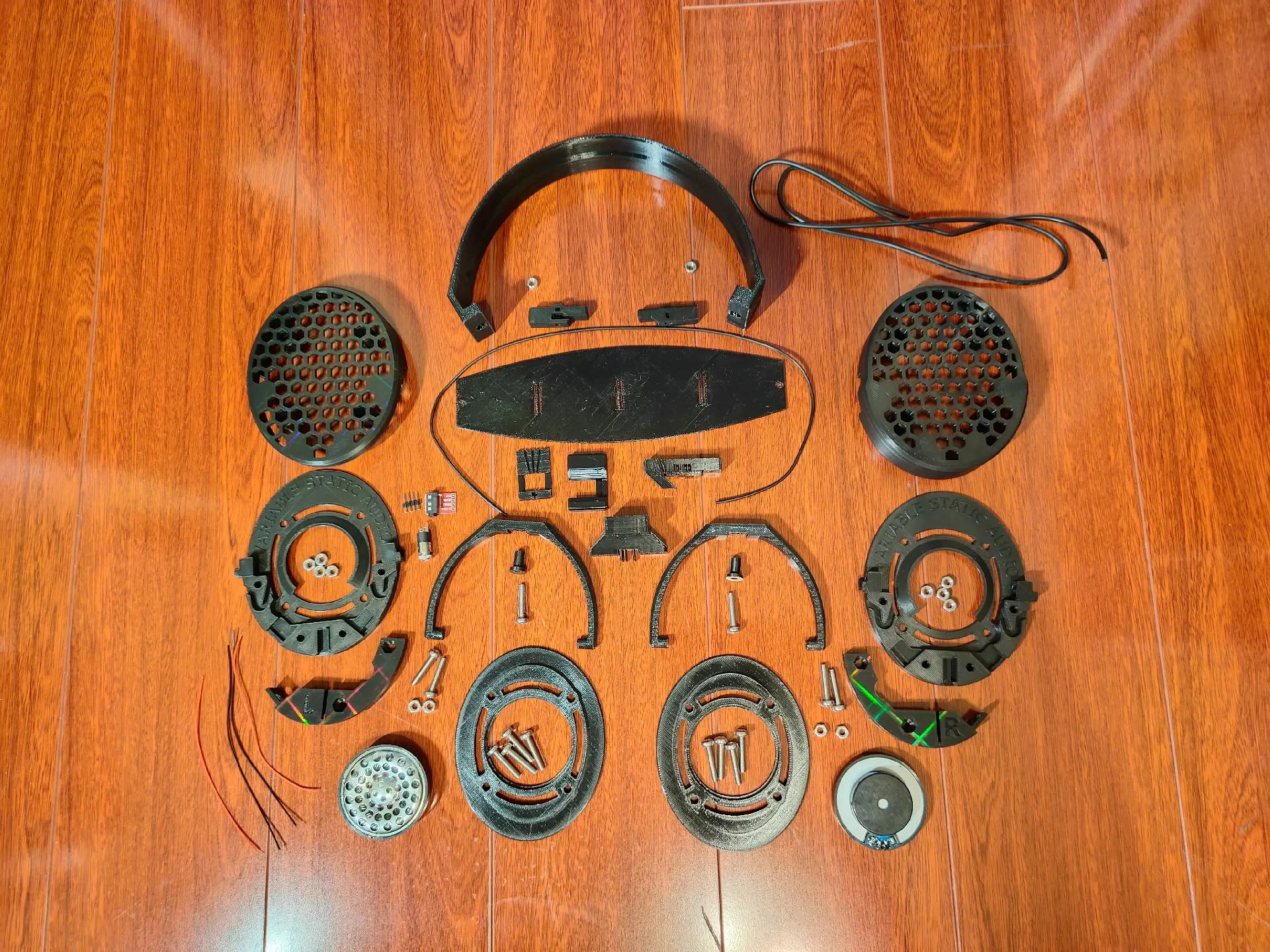

Части, необходимые для Variable Openmod, часть 1:

2x крепления для подставки
2 зажима для повязки на голову
ТПУ Pad
2x кокетка
2x винтовой держатель
45 см нити ТПУ без печати диаметром 1,75 мм.

Другие необходимые детали:

Аудиоразъем TRRS 3,5 мм (маленький красный на материнской плате): 1
Винты M4x20 мм с полукруглой головкой и крестообразным шлицем: 14
Шестигранные гайки M4 (DIN934): 14
Динамические драйверы 40-52 мм: 2
Наушники HM5: 2
Кабель TRRS 3,5 мм (стандарт CTIA, наиболее распространенный тип)
3-полюсный микрофон 3,5 мм
2-жильный провод 3 мм (75 см)
ПЭТГ-нить
ТПУ нить

Ниже также можно бесплатно найти инструменты, которые помогут вам при пайке.

Для получения дополнительной информации, инструкций и различных наушников посетите мой сайт:

https://variablestaticaudio.com/

Переменная Openmod Часть 1:

https://www.printables.com/model/818386

Инструменты для пайки:

https://www.printables.com/model/1004428

Драйверы для наушников:

https://docs.google.com/spreadsheets/d/1I18ZVEiOJQHK4EqZPyXjhn9TTDELaiebMAgrZp_Bvf8/edit?usp=sharing

Обновления:

20.05.2025 Сайт закрыт. Ознакомьтесь с резервными инструкциями по сборке. Или Wayback Machine.
