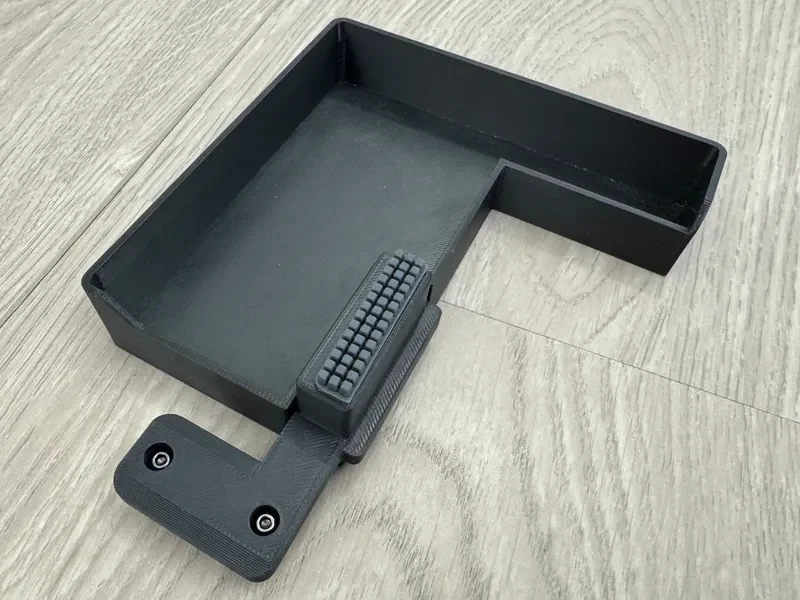

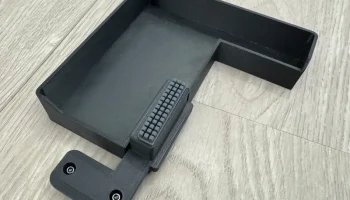

Кисть с насадкой Voron 2.4 и силиконовая кисть A1 от Bamb...

Более новая модель здесь — версия для установки на портале, включая ограничитель сопла для предотвращения утечки при парковке: https://www.printables.com/model/882364-new-version-adjustable-gantry-mounted-nozzle-seal

Это ремикс великолепного дизайна от FunFunBoy с двумя ключевыми изменениями.

Используйте силиконовую щетку Bambu Lab A1 вместо щетки с щетиной.
Немного удлинен вправо, чтобы на моем Voron 350 можно было использовать большее продувочное ведро.
Почему эти изменения?

Мне требовалось надежное решение для очистки сопел, которое позволило бы обеспечить более точное автоматическое смещение по оси Z, а также удалить остатки материала из сопла без необходимости очищать его вручную в начале каждой печати.

Тем не менее, я обнаружил, что кисть с жесткой щетиной имеет тенденцию оставлять налет меди на сопле из закаленной стали, который я использовал, который, особенно при печати белой нитью, имел тенденцию переноситься на первый слой. Также мне не очень понравилось чистить сопло металлом.

Изучив ряд силиконовых держателей для щеток, они остановились на кухонных силиконовых щетках, которые недостаточно жесткие и не предназначены для такого использования.

Поэтому я решил модифицировать этот держатель, чтобы использовать специально изготовленный силиконовый очиститель насадки Bambu Lab A1. Он очень дешевый, намного жестче кухонных ��еток, его легко установить и настроить.

Кроме того, я хотел использовать это продувочное ведро с моим Voron 2.4 350 (https://www.printables.com/model/490610-nozzle-scrubber-with-a-large-bucket-for-voron-24-3) — однако оно было слишком коротким и не располагалось перпендикулярно кровати.

Поэтому я немного расширил монтажное положение щетки, чтобы обеспечить большую универсальность при выборе ведра, что отлично, если у вас большая кровать, такая как 350.

Обновление — 2 ноября 2024 г.:

Представлена немного более короткая версия, которая также находится немного ближе к кровати. Хотя это работает для моей конкретной толщины и размещения станины Voron 2.4 350, это довольно жесткий допуск с точки зрения, поэтому может подойти вам, а может и не подойти.

спецификация
Силиконовая щетка Bambu lab A1 — https://uk.store.bambulab.com/products/heatbed-nozzle-wiper-a1 или клон с Али экспресс здесь: https://www.aliexpress.com/item/1005007402118137.html
2 шт М3*8 мм
2 шт. Т-образной гайки М3
4 шт магнита 6x3
Продувочное ведро на ваш выбор (https://www.printables.com/model/201999-nozzle-scrubber-with-a-little-bucket-for-voron-24 или https://www.printables.com/model/490610-nozzle-scrubber-with-a-large-bucket-for-voron-24-3 или любой другой вариант той же пластины для крепления магнита)

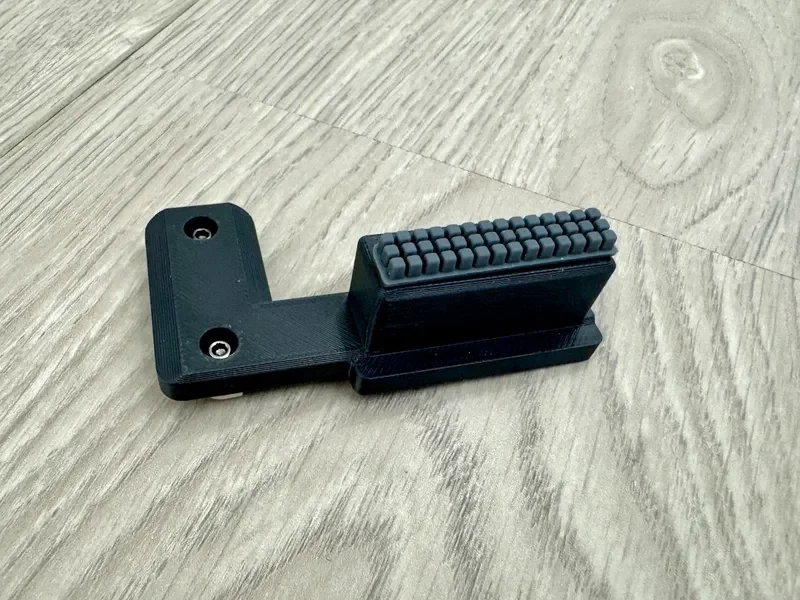

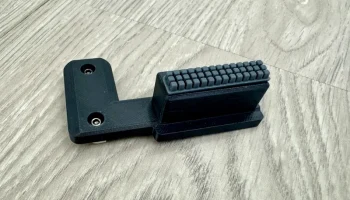

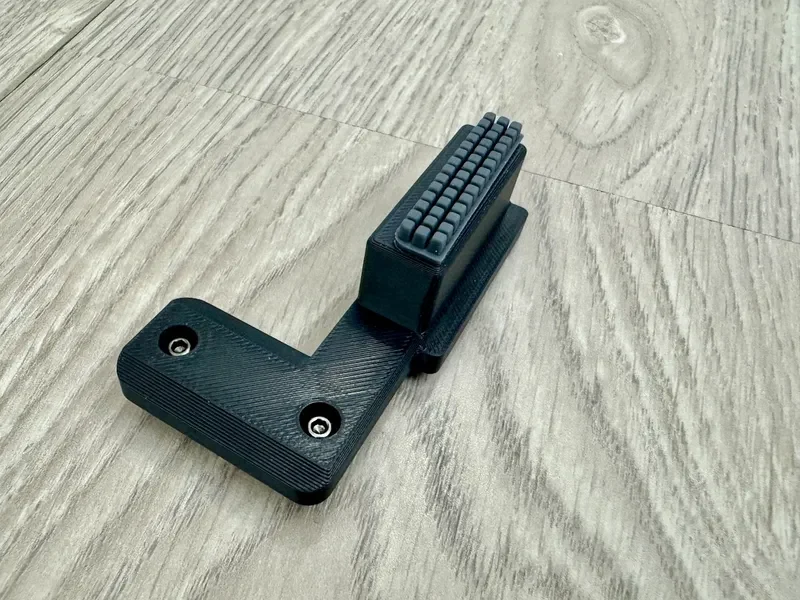

Силиконовый очиститель насадки фиксируется с помощью встроенной двусторонней ленты, как указано выше.

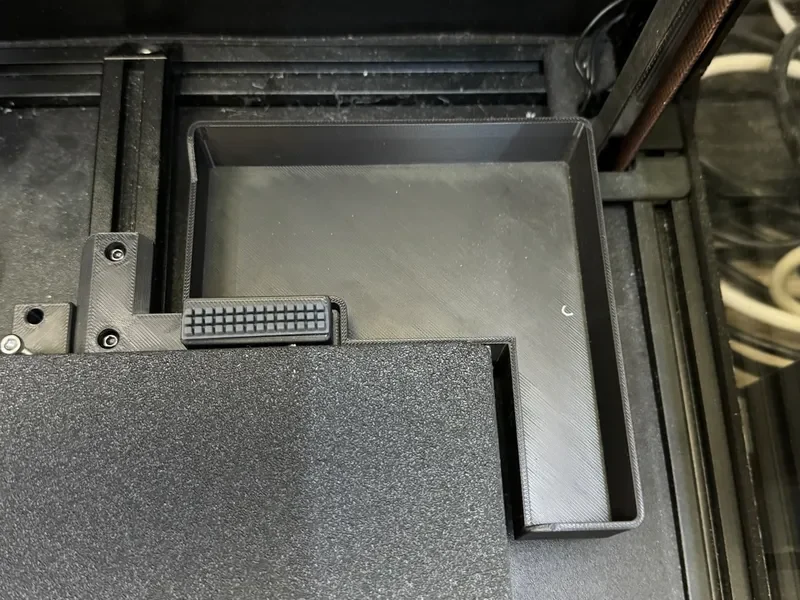

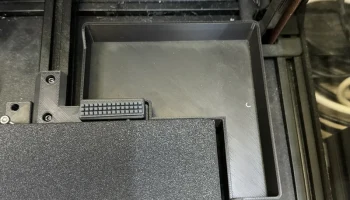

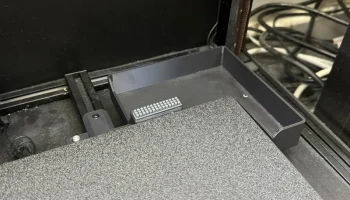

Установлен на принтере

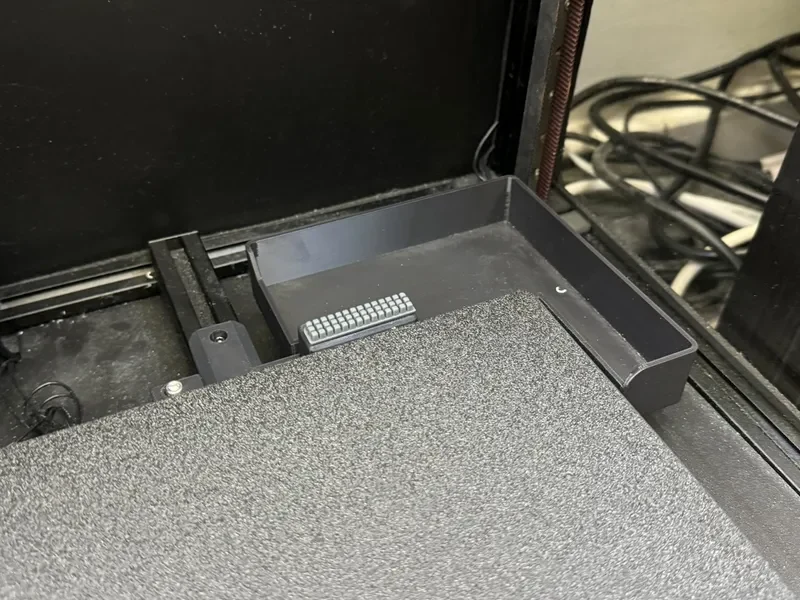

Здесь вы можете видеть увеличенное расстояние от левой стороны продувочного ковша, чтобы обеспечить больший зазор с правой стороны, а также обеспечить большую вместимость для большего количества продувочных побегов.

Ниже приведен мой модифицированный gcode для очистки насадки: я чищу насадку влево, вправо, по диагонали, а также на разной высоте, чтобы обеспечить более тщательную очистку.

[gcode_macro CLEAN_NOZZLE]
переменная_start_x:315 # начальная позиция — смещение немного вправо от кисти
переменная_start_y: 345 # начальная позиция по оси Y — немного смещена к передней части кисти.
переменная_start_z: 4 #начальная высота по оси Z. Это должно едва касаться поверхности кисти.
переменная_x_min: 269 #левая сторона кисти
переменная_x_max: 304 #правая сторона кисти
переменная_y_min: 356 #передняя сторона кисти — убедитесь, что насадка находится над последней линией щетинок.
переменная_y_max: 358 #задняя сторона кисти — убедитесь, что насадка находится над первой линией щетинок.
переменная_z1: 3.2 # секунда z высоты сопла над щеткой — это должно быть со слегка утопленным соплом.
переменная_z2: 2.4 # третья высота сопла над кистью — это должно быть так, чтобы сопло полностью погружалось в кисть, но не касалось ее нижней части.
переменная_wipe_qty: 2 #сколько раз запускать последовательность очистки
переменная_wipe_spd: 200 #скорость очистки
переменная_raise_distance: 30 # z высота после завершения очистки
код:

{%, если «xyz» нет в print.toolhead.ho
