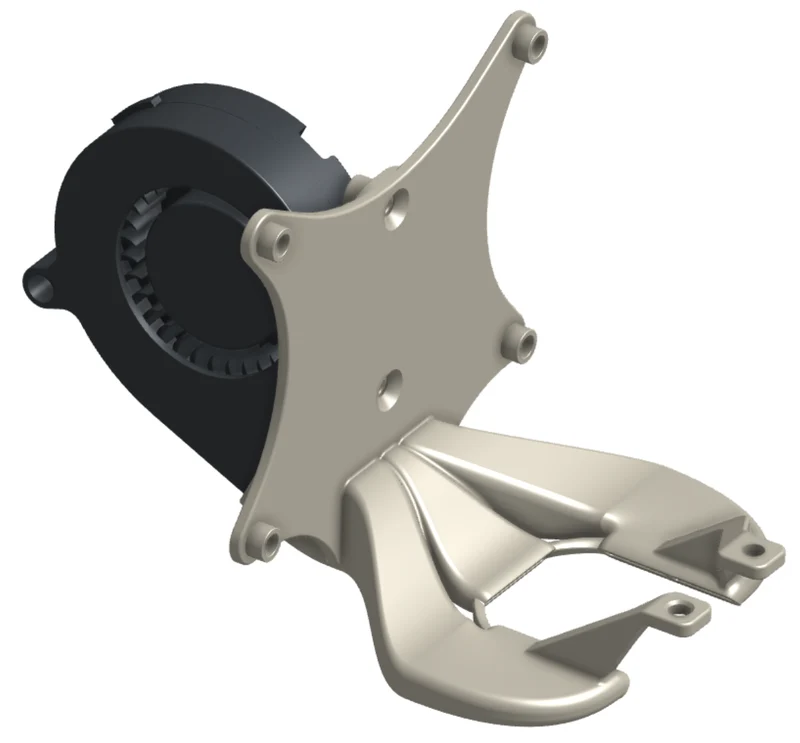

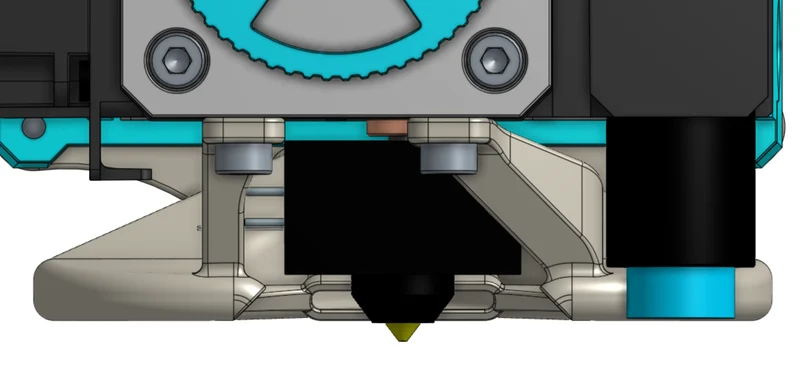

Наутилус - Sovol SV06 Канальный вентилятор 5015 Вентилято...

Предназначен для GDSTIME GDB5015 24В. Беспрепятственное возвращение домой. Возможность печати без подставок. Легкий вес. Приклеивание необязательно, но рекомендуется для лучшего и более тихого потока воздуха.

CFD-анализ включен.

Улучшения версии:

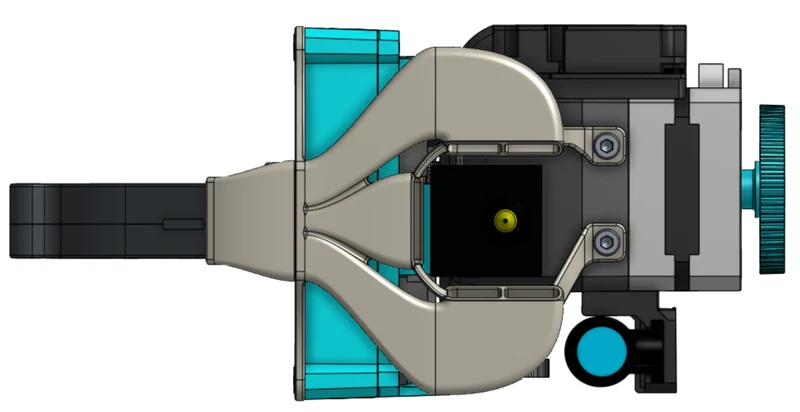

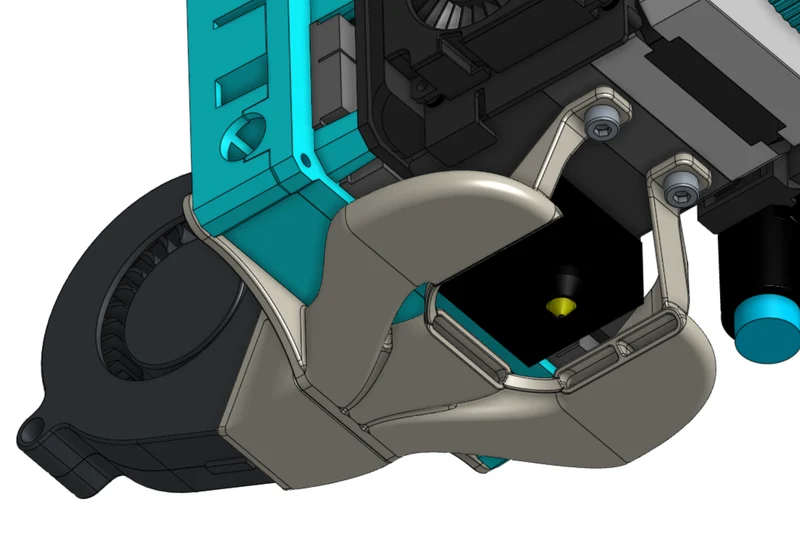

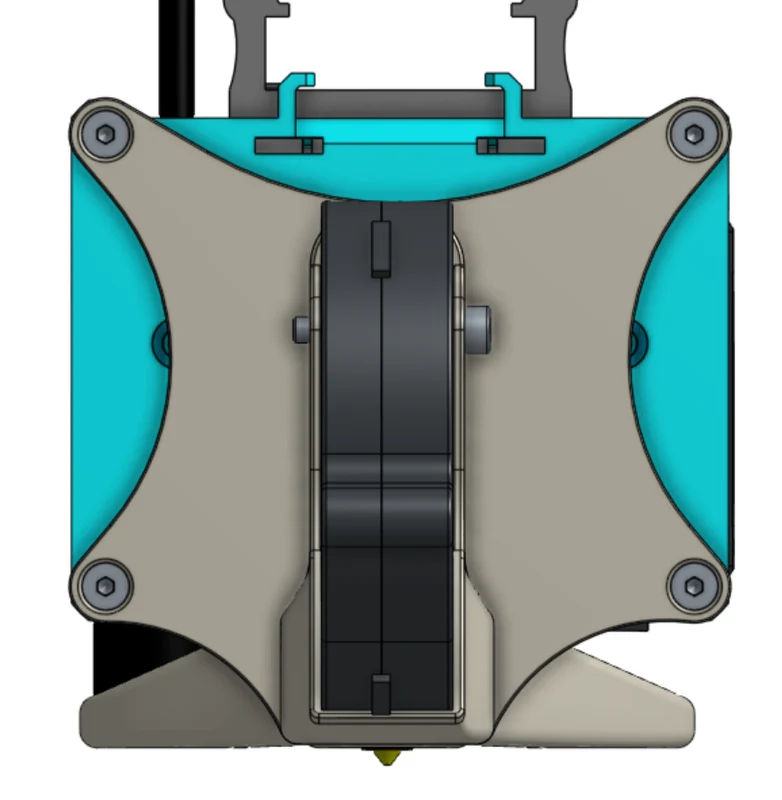

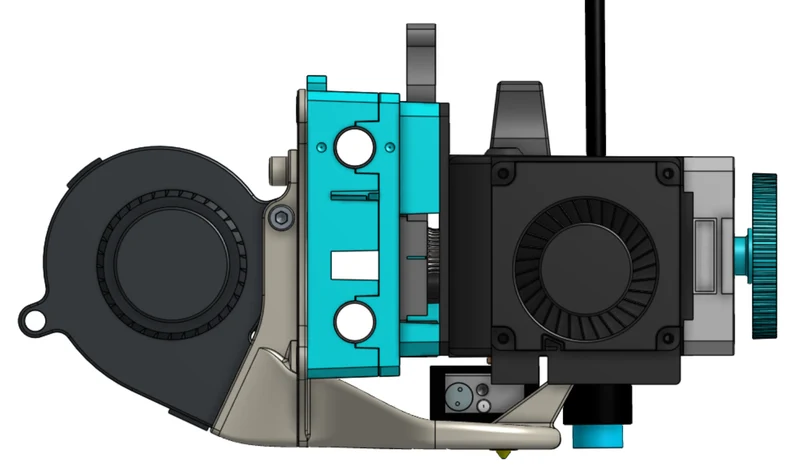

Дополнительные крепления на экструдере

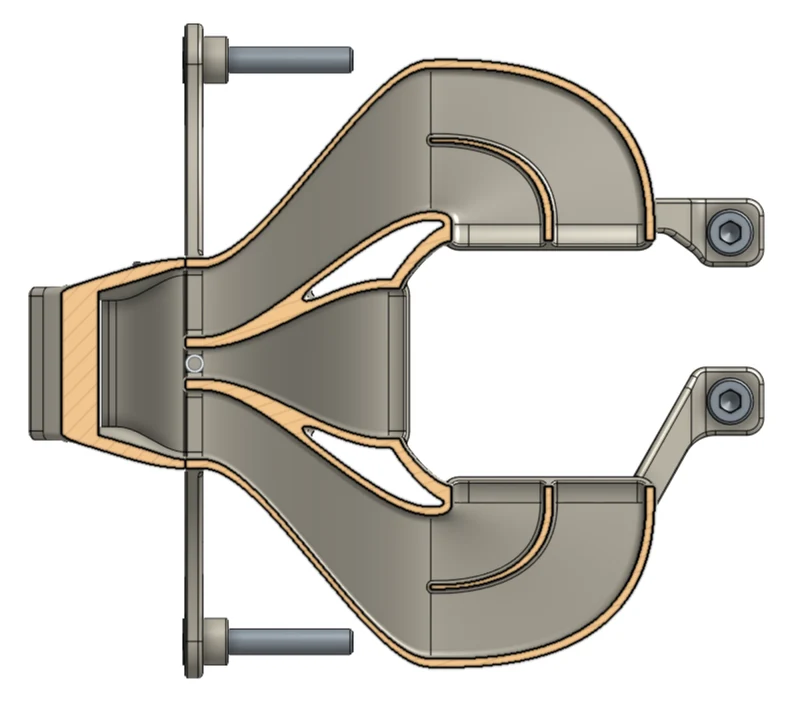

оптимизированный воздушный поток
перевернутые застежки

Версии:

Обычный: **__**_Одиночный (рекомендуемая версия)
неперевернутые застежки: **__**_Неперевернутые
без скобок: **__**_No_Brace

Печатайте тонкими слоями, чтобы улучшить поток воздуха. Я использовал 0,15 мм.

Примечание. Винты должны нарезать собственную резьбу в пластике.

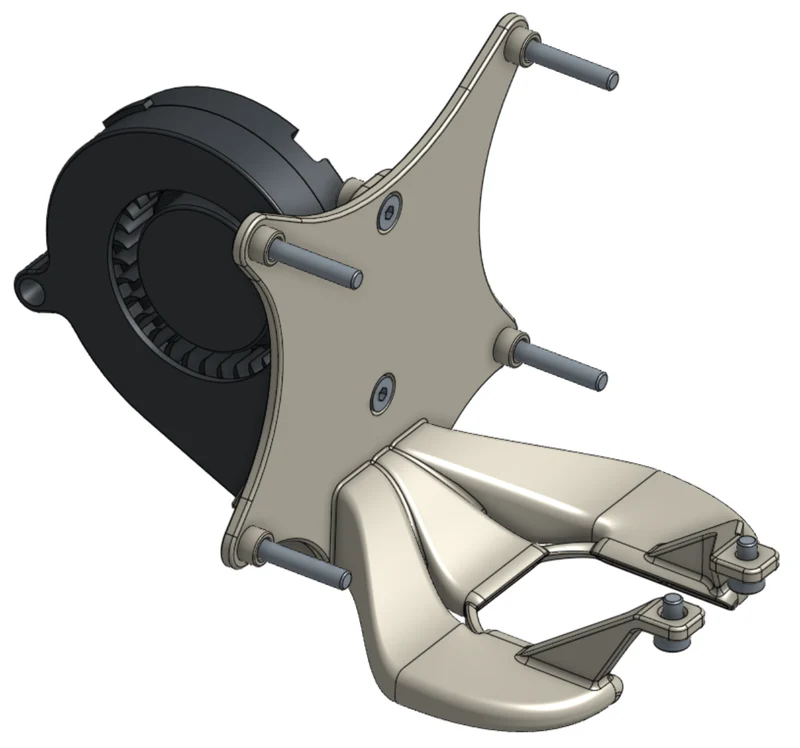

Требуемое оборудование:

2x M3*8 с потайной головкой
4x M3*20 с потайной головкой
1x M3*18 (также подходит M3*20)
1 разъем micro JST (1,25 SH) (если еще не установлен на вентиляторе)

Файлы САПР (ссылка на OnShape):

https://cad.onshape.com/documents/3cc09040b63e7a712399f35b/w/5c481255af6e38fa10 860179/e/0e6747afb124cf175968dc55?renderMode=0&uiState=64cd2dd560715a071e3f5ca7

Если вам нравятся мои проекты и вы хотите меня поддержать, рассмотрите возможность сделать пожертвование: https://www.paypal.me/LeanderPerezBlanco.

Спасибо :)
