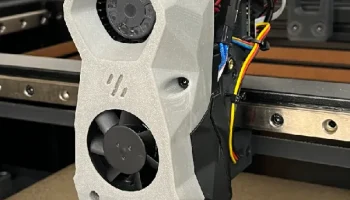

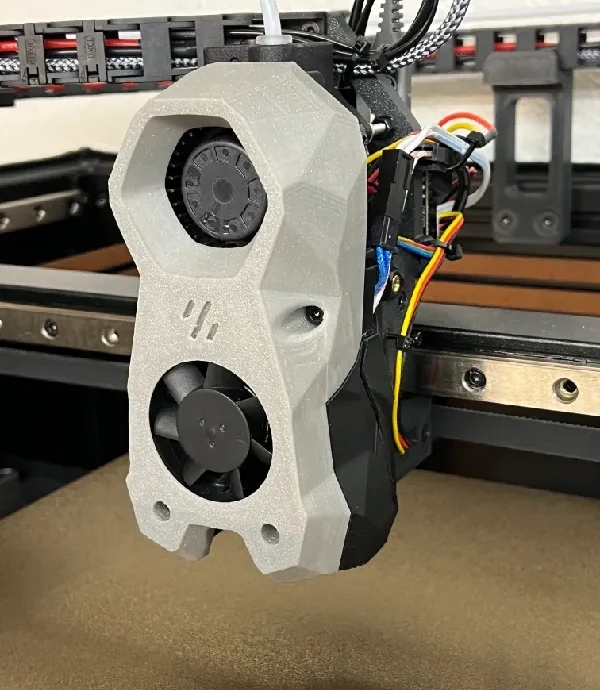

Flying Bear Reborn 2 Карета стелс-бёрна
Эта модель представляет собой переработанное крепление Voron Stealthburner X Carriage для Flying Bear Reborn 2. Основная цель этого редизайна заключалась в том, чтобы иметь возможность использовать широкую экосистему Stealthburner в Reborn 2. Дальнейшими целями было сохранить как можно больший объем печати и избежать изменений в оригинальной механике Reborn 2.
Спасибо команде Voron за отличную печатающую головку Stealthburner.
Также спасибо немецкому сообществу https://forum.drucktipps3d.de/forum/, которое мне очень помогло во время моих изменений в Reborn 2.
Детали модели
Модель состоит из 6 частей:
R2_Carriage_L: левая часть каретки.
R2_Carriage_R: Правая часть каретки.
R2_Belt_Holder: деталь, которая будет крепиться к каретке и где будут располагаться ремни.
R2_Belt_Clamp: Деталь, которая оказывает давление на ремни для их фиксации.
R2_Endstop_X: обновленный индикатор остановки X.
(опция) R2_Microprobe_Mount: дополнительный адаптер для микрозонда Biqu (похож на BLtouch, но намного меньше и поэтому идеально подходит для Reborn 2)
Вы найдете файлы STL и STEP. Таким образом, вы можете просто распечатать детали или легко переделать их самостоятельно.
Ограничения

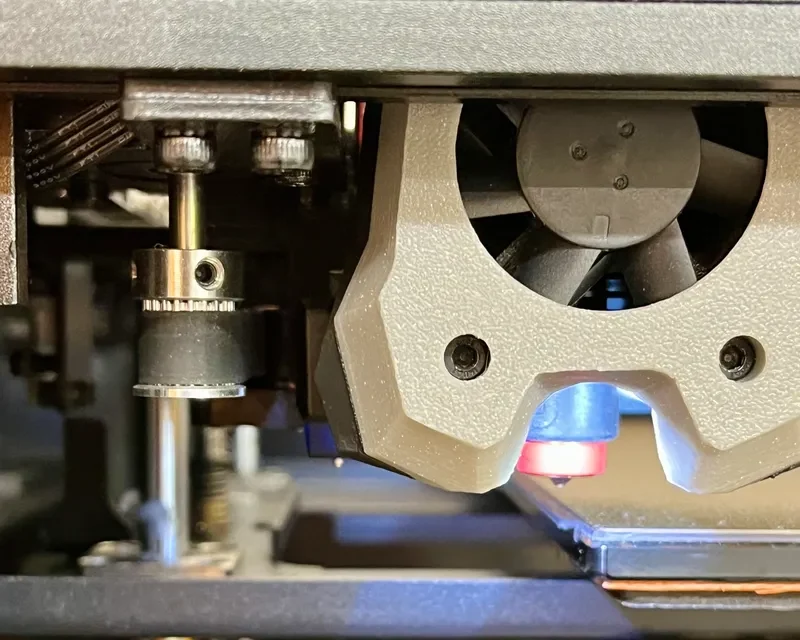

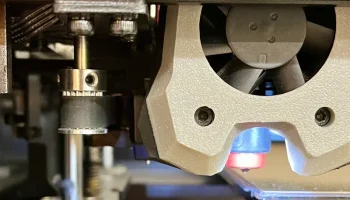

Reborn 2 может потерять 1-2 мм на Y. Но это можно легко компенсировать с помощью шайб на оптическом концевом креплении Y. Альтернативно вы также можете использовать печатную форму PEI 330x330 и расположить ее на расстоянии 1-2 мм в направлении Y+ (как я это делаю).

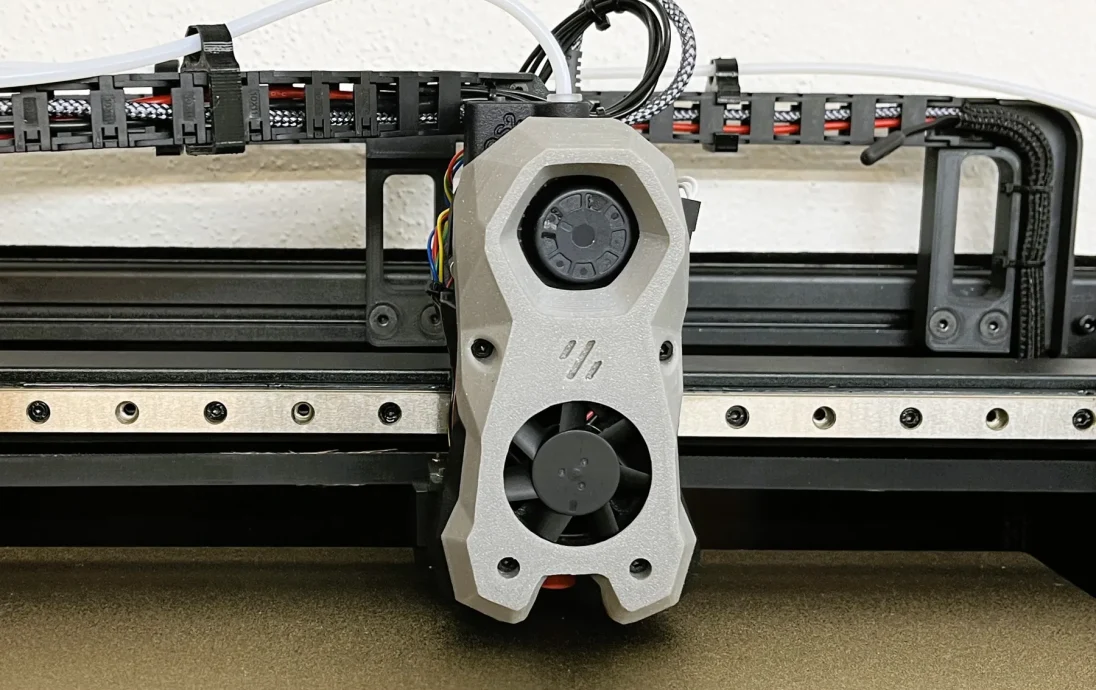

Чтобы обеспечить полный ход по оси X, необходимо повернуть стопорный кронштейн линейного рельса с правой стороны на 180 градусов (переворот по горизонтали).
Требуемое оборудование
Резьбовые вставки (вставки для термофиксации)
18x: M3 x 4,6 мм (г) x 5,7 мм (л) ИЛИ M3 x 5,0 мм (г) x 4 мм (л) (совместим с Voron)
(опция) 4x: M2,5 x 3,5 мм (г) x 6 мм (д)
(опция) 2x: M2 x 3,2 мм (г) x 4 мм (л)
Где купить?: Я только что купил набор резьбовых вставок на Amazon.
Винты с потайной головкой
4x M3 x 10 мм: для установки деталей каретки на каретку с линейными направляющим�� (MGN12C).
4x M3 x 10 мм: для крепления зажима ремня к держателю ремня.
2x M3 x 20 мм: для крепления держателя ремня к каретке (через зажим ремня)
Винты головки блока цилиндров
2x M3 x 40 мм: для соединения левой и правой частей каретки.
(опция) M2,5 x 8 мм: для установки адаптера Biqu Microprobe.
Винты с линзовой головкой/винты с головкой цилиндра (тип не имеет значения)

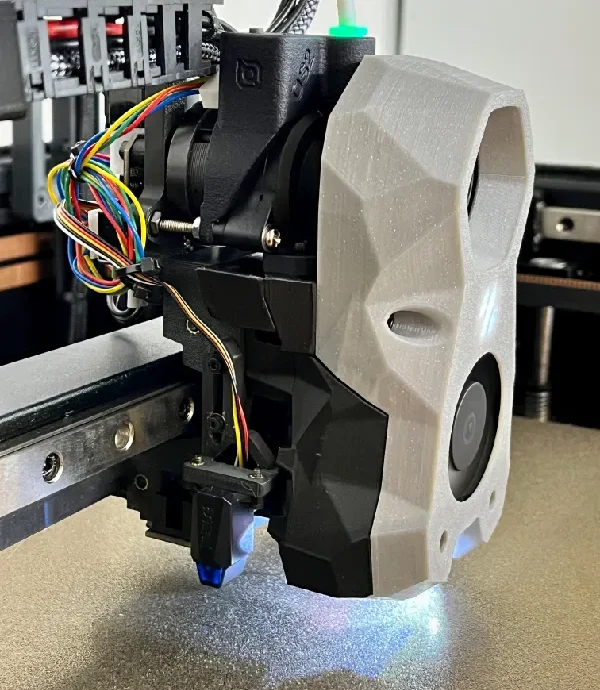

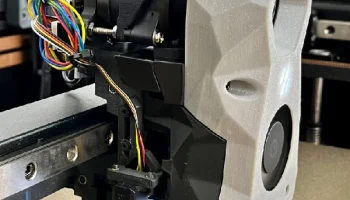

2x M3 x 8 мм + шайба: для установки оптического датчика концевого упора под левой частью каретки.
Ремни ГРМ (опция)
2 ремня GT2 длиной 2,5 м и шириной 10 мм (нужны только в том случае, если оригинальные ремни на несколько миллиметров короче для процедуры монтажа)
Необходимые инструменты
Паяльная станция для установки резьбовых вставок
Некоторые сверла для очистки отверстий в случае слишком сильного потока материала.
Набор шестигранных ключей/отвертка
Шлифовальная бумага или напильник для очистки напечатанных деталей.
Измеритель натяжения ремня для одинакового натяжения обоих ремней (https://www.printables.com/de/model/115460-belt-tension-gauge-source-file-included)
Распечатать инструкции
Я напечатал все детали с помощью ASA (проверено с использованием Extrumd DuraPro ASA и Fillamentum ASA с дополнительным заполнением), 30% заполнения (из соображений стабильности) и опор рабочей пластины. Я использовал камеру с подогревом (температура окружающей среды 45 °C) и низкую скорость печати (максимум 50 мм/с), чтобы избежать деформации.
Подсказка: при печати с использованием ASA уменьшение смещения по оси Z может оказаться весьма полезным во избежание деформации. Но будьте осторожны, чтобы не врезаться соплом в печатную платформу.
Инструкции по монтажу
Следующие примеры деталей были напечатаны только для инструкций по монтажу (PLA, 150 мм/с, вообще не откалиброван, некрасиво выглядит).
Шаг 1. Очистите напечатанные детали и убедитесь, что размеры отверстий правильные (M3: сверло 3 мм).
Шаг 2. Установите резьбовые вставки.
Шаг 3. Скрепите левую и правую части каретки вместе с помощью винтов M3 x 40 мм.
Шаг 4: Установите ремни между креплением ремня и зажимной пластиной и скрепите их винтами M3 x 10 мм.
Шаг 5: (Позже) Прикрутите предварительно установленный держатель ремня к установленной каретке.
Важно: этот шаг показан здесь для облегчения понимания, но он должен выполняться после шага 8 непосредственно на принтере. От
