Подставка/полка для ящика Qidi Q2
ПРИМЕЧАНИЕ. ВАМ НЕОБХОДИМО ПРОВЕСТИ ПРЕДОСТАВЛЯЕМУЮ ПТФЭ-ТРУБКУ QIDI BOX ЧЕРЕЗ ОТВЕРСТИЕ СЛЕДУЮЩИМ К РЕЗИНЕ, ГДЕ ОНА БЫЛА ПРОЛОЖЕНА ПЕРЕД УСТАНОВКОЙ. Я ИСПОЛЬЗУЮ ЕГО ТАКИМ ТАКИМ МЕСЯЦЕМ ИЛИ БЕЗ ПРОБЛЕМ.

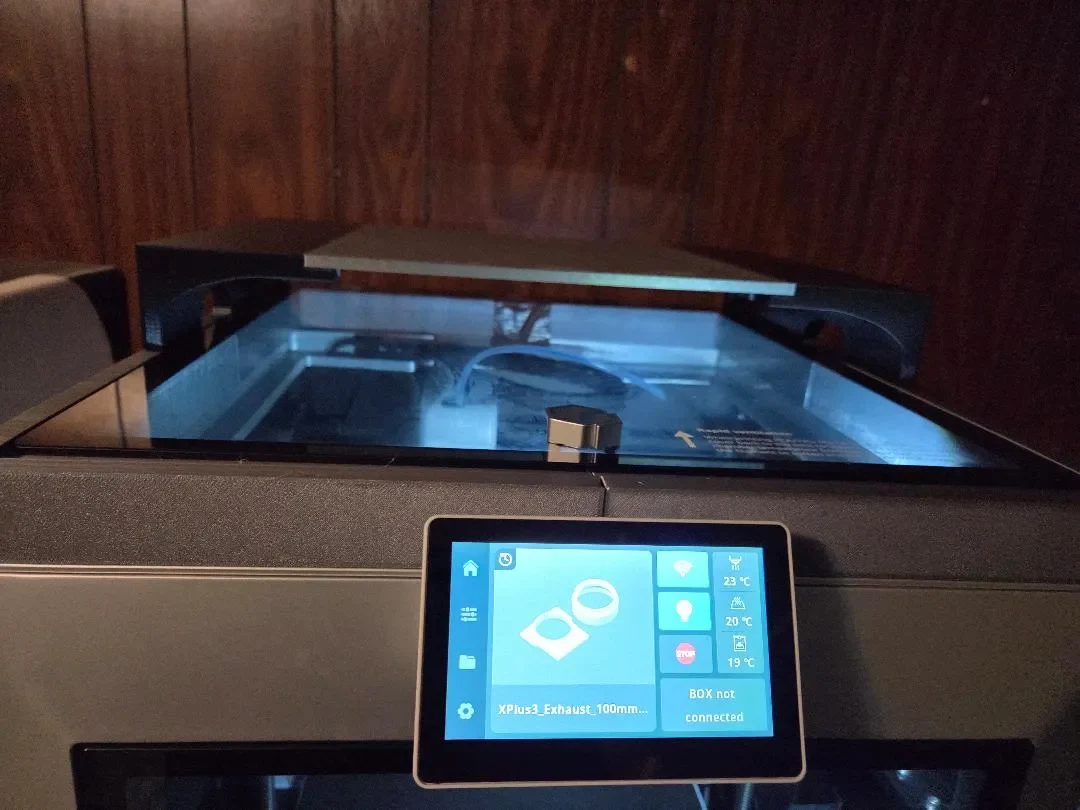

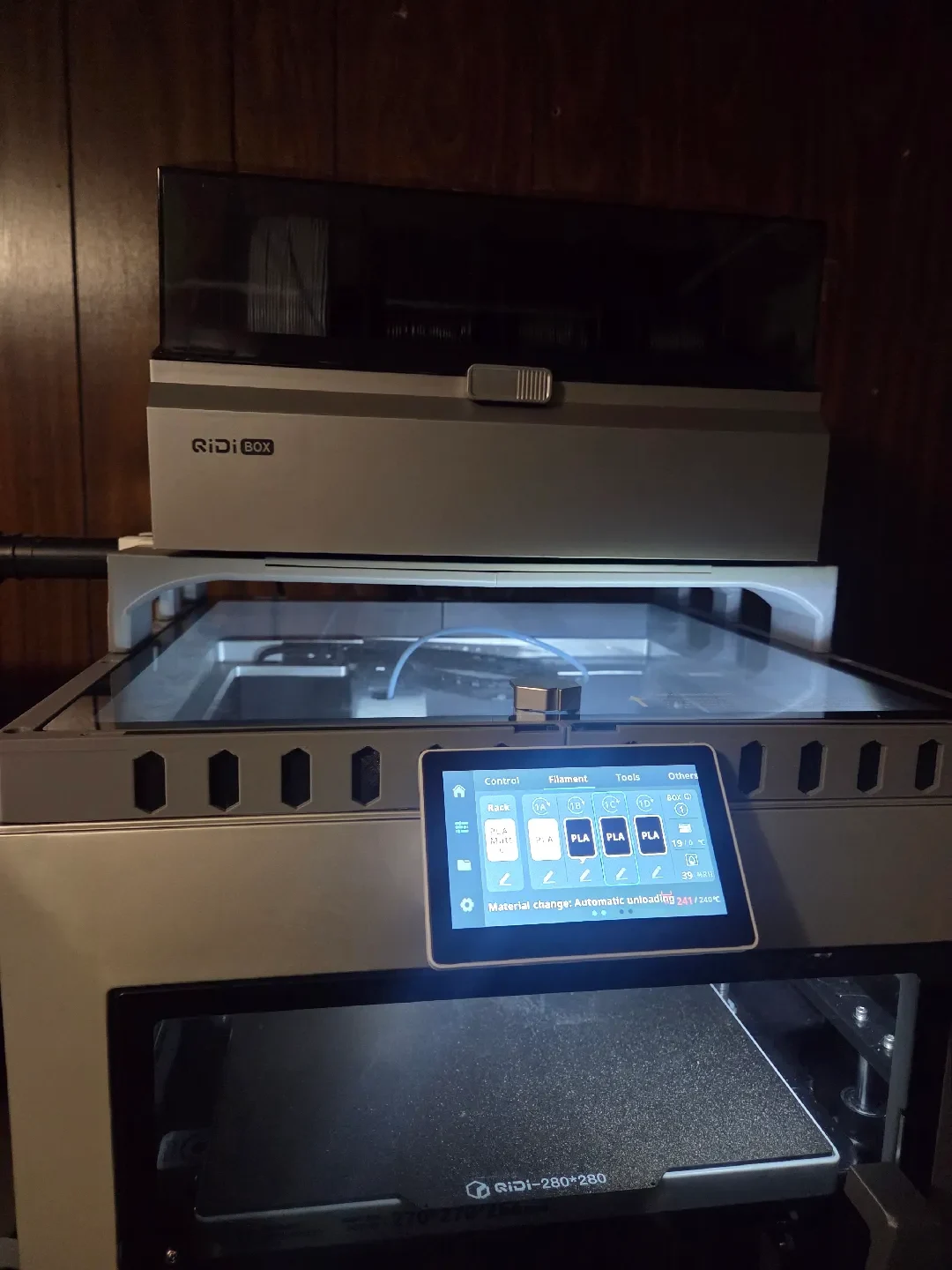

Простая подставка/полка для Qidi Box для Q2.
У меня есть дополнительные точки подключения в верхней части полки для возможности добавления дополнительных вложений в дальнейшем, и я приложу пошаговый файл, если вы захотите сделать дополнительные вложения или внести изменения самостоятельно.
Инструкции
Вам потребуются опоры на всех частях, кроме платформы; особенно вокруг колышков полки.
Я рекомендую вам печатать в PETG или лучше для самого стояка. Детали полки могут быть изготовлены из PLA или из чего-нибудь, что у вас есть (я бы порекомендовал что-нибудь жесткое!). Сама платформа должна быть напеч��тана настолько прочной, насколько это возможно, чтобы предотвратить изгиб, поэтому я бы порекомендовал заполнение выше стандартного и больше стенок, чем стандартное (лично я этого не делал, поэтому вы видите небольшое прогибание с 10 кг нити на ней!)
Необязательно: вы можете использовать клей в точках соединения для более прочного соединения, но я этого не делал. Если вы не хотите использовать фиксаторы для стекла, они вам действительно не нужны, поскольку платформа предотвращает опрокидывание стеклянной панели; особенно если у вас есть вес. Должен работать с винтами М3 различных типов; и длину, если вы решите их использовать (8-28 мм).
Благодарим @SunnyBarlow_1764604 за загрузку базы этого проекта! Сэкономил мне много времени лично и продемонстрировал отличный дух сообщества!
ПС. Если у вас есть коробка и вы распечатали ее, дайте мне знать, как она выглядит! Судя по тому, что я могу найти в Интернете, платформа больше, чем длина коробки, так что вы можете также поставить сушилку с одним рулоном нити сверху вместе с коробкой!
ИЗМЕНЕНИЯ
V1.3.1 (Возможно, финальная версия)
Изменены допуски на вентиляционном отверстии и увеличена вкладка.
Переорие��тация моделей, чтобы они импортировались в правильной ориентации.
Исправлены проблемы с размерами, связанные со связью вкладок с платформой.
Загружен обновленный файл STEP для дополнительных модификаций (да, мои эскизы и детали в беспорядке, я новичок в подобных вещах). Вверху добавлена дополнительная полка, которую лично я не хотел использовать или тестировать перед выпуском, поскольку мне не требовалось дополнительное хранилище.
В1.3
Удлиненные левая и правая части платформы для лучшей поддержки средней секции и предотвращения прогиба платформы под нагрузкой.
Изменена геометрия платформы, чтобы использовать меньше материала и улучшить эстетику.
Уменьшены размеры блокаторов вентиляционных отверстий, чтобы немного улучшить посадку; раньше были немного тесноваты.
Удалены 2 штифта из держателя катушки и уменьшена занимаемая площадь; случайно сломал их, но держатель катушки оказался таким же крепким.
В1.2-

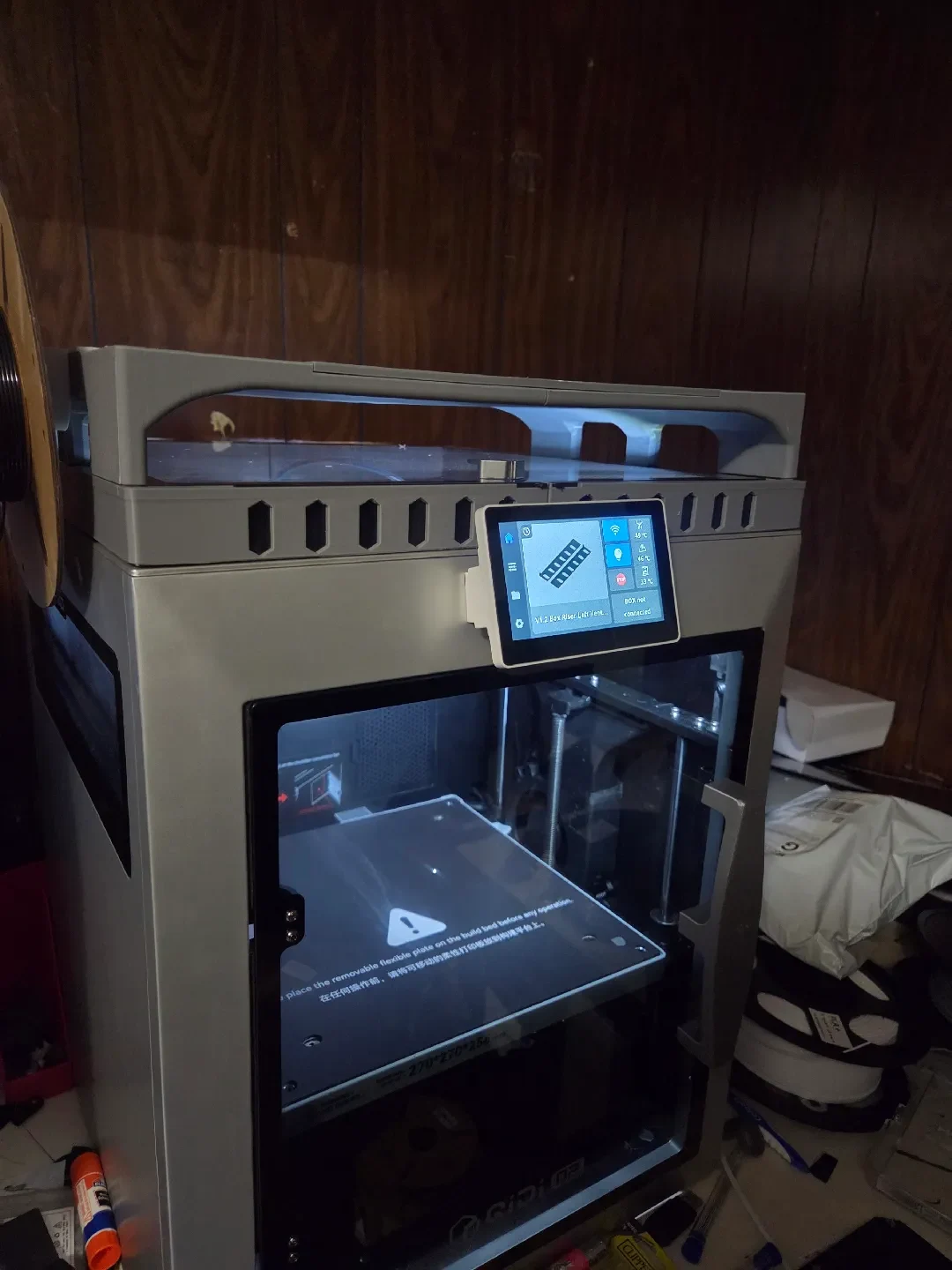

Добавлены вентиляционные отверстия в передней части стояка, как и в других конструкциях. На данный момент это будет необязательно, поскольку я продолжаю их тестировать; Если вы не хотите использовать эту версию, загрузите невентилируемые передние левую и правую части ��одступенка.
В1.1.2-
Добавлены дополнительные колышки к оси X подступенка, чтобы облегчить изгиб под нагрузкой, а также облегчить правильную сборку без путаницы.
В1.1.1-
Добавлены колышки для соединения секции стояка, чтобы уменьшить изгиб под нагрузкой; Раньше у меня был кусок изоленты, о котором я забыл, в исходной переходной плате, который предотвращал проблему, но не был полностью безопасным или задокументированным.
В1.1-
Добавлены прорези в стойке, позволяющие переворачивать платформу и перемещать ее вперед для облегчения доступа.
Изменены левая и правая части платформы, чтобы они лучше соответствовали двустороннему характеру и сделали их более единообразными.

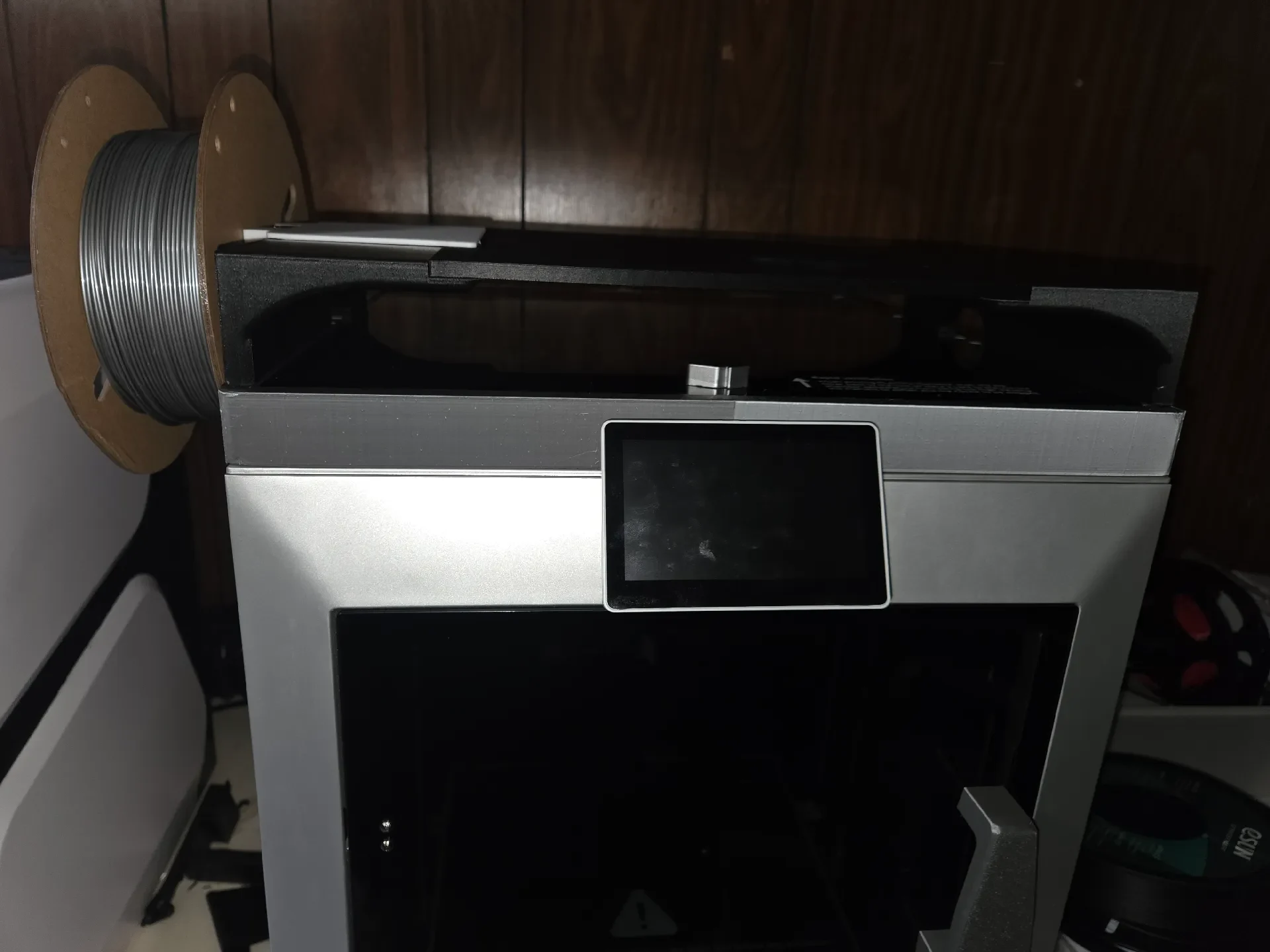

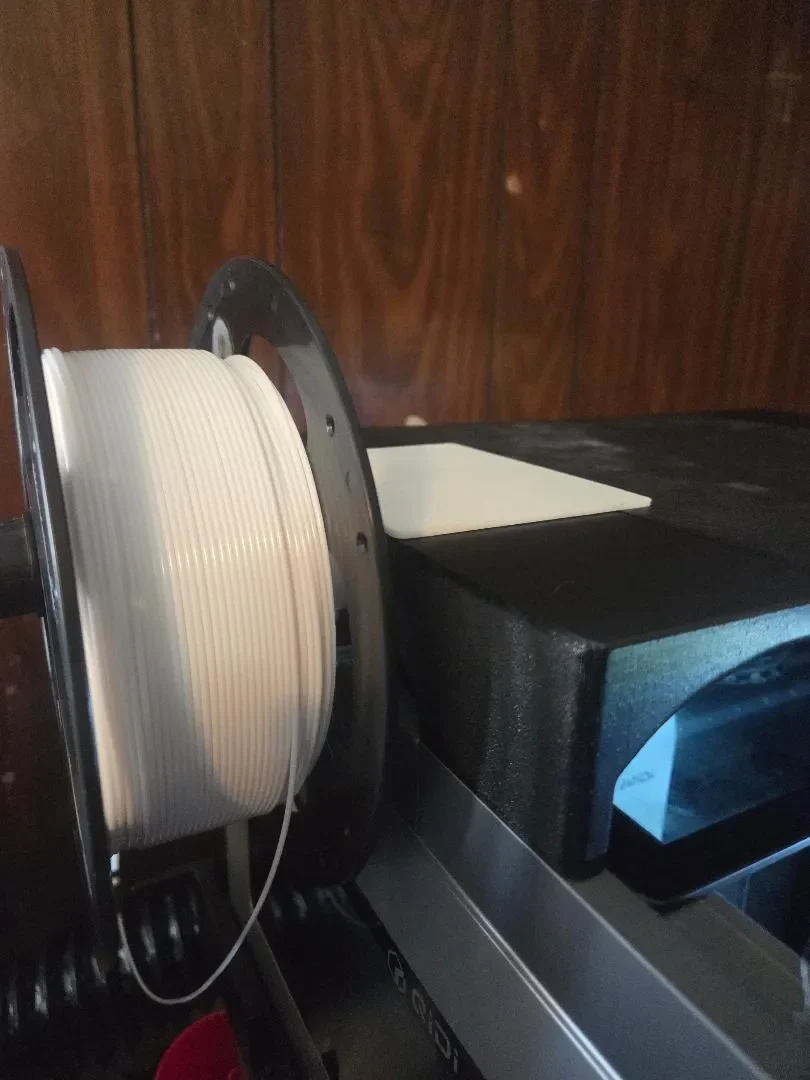

Добавлено дополнительное крепление для держателя катушки с верхним креплением с использовани��м оригинальной вставки держателя катушки Q2. В настоящее время у меня нет коробки, чтобы знать наверняка, но намерение состоит в том, чтобы точка крепления держателя катушки располагалась чуть ниже коробки.
Уменьшенная толщина подступенка для экономии материала.
