Официальный масштаб американского флага - Параметрический...
Этот файл бесплатный, как свобода, а не пиво. Это означает, что исходный код полностью открыт, включая программное обеспечение, использованное для его создания. Что может быть лучше, чем надежная модель американского флага, чтобы продемонстрировать 100% бесплатный формат файлов и пакет САПР. Загрузите версию 1.1 или выше. На момент написания статьи это будет еженедельный выпуск. https://github.com/FreeCAD/FreeCAD/releases
-------------

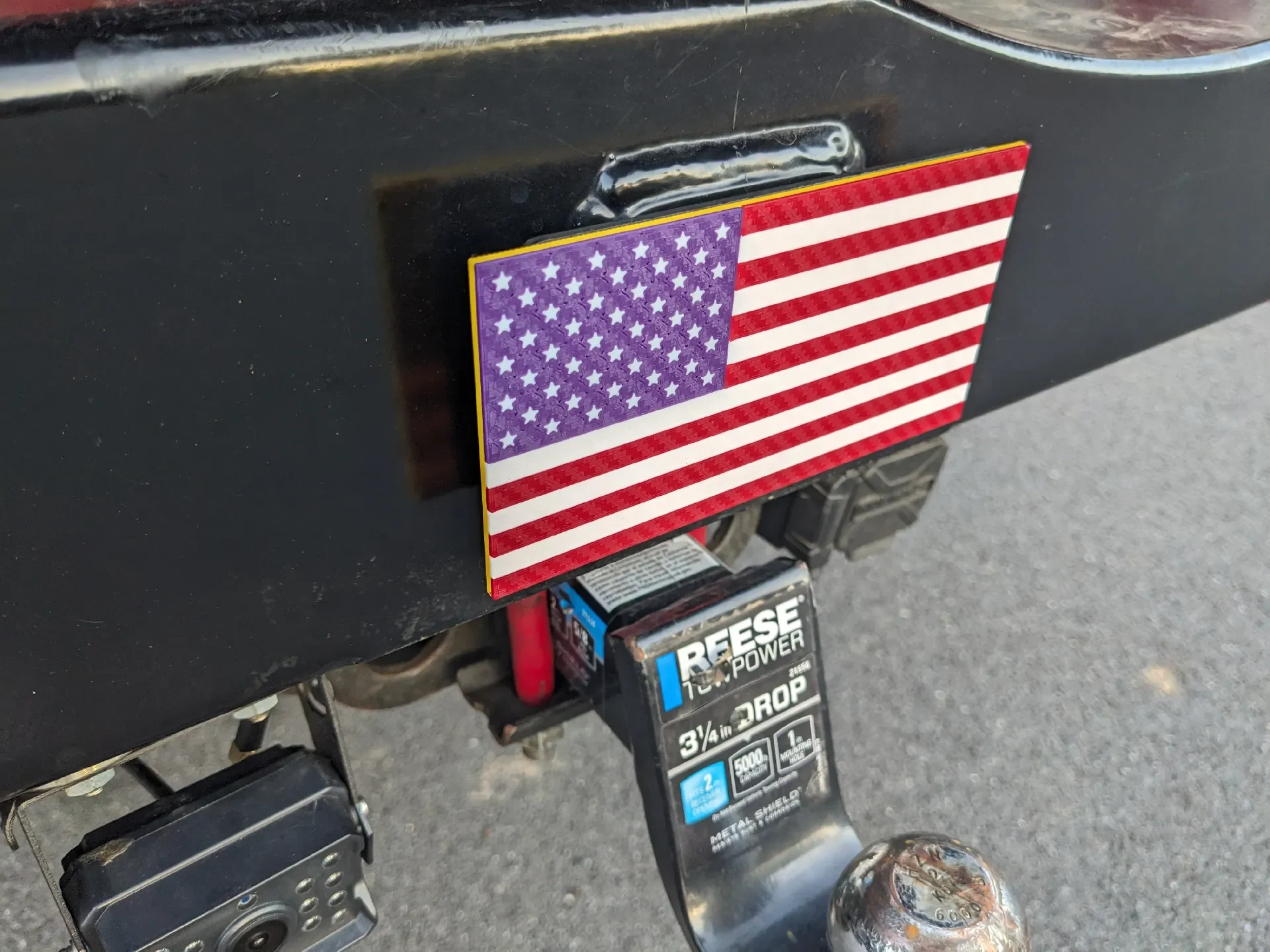

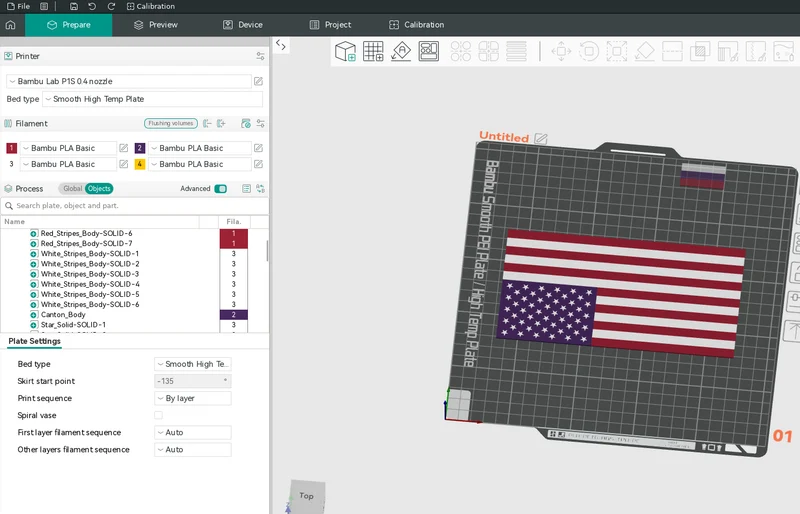

Я был очень расстроен, когда попытался найти флаг США для печати на принтере с устройством смены материала. Большинство моделей имеют какую-то ошибку или их сложно изменить цвета. Этот файл решает любую проблему, создавая 5 твердых тел, которые можно выбрать в слайсере и назначить им цвета. Поскольку это программа САПР професс��онального качества, вы можете рассчитывать на идеальный STL без каких-либо пробелов или проблем. Большинство файлов созданы с помощью Tinker CAD или чего-то подобного, что не позволяет создавать идеальные водонепроницаемые твердые тела.

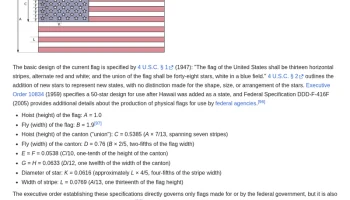

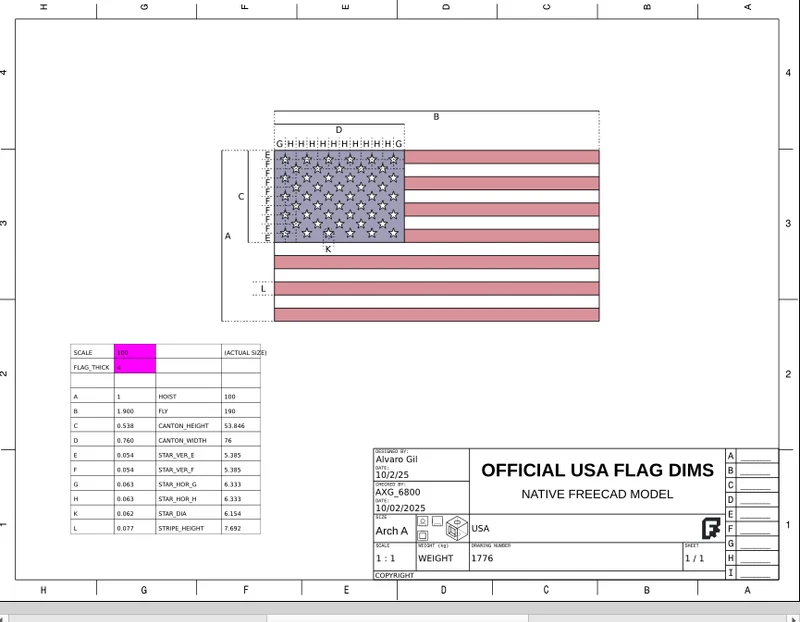

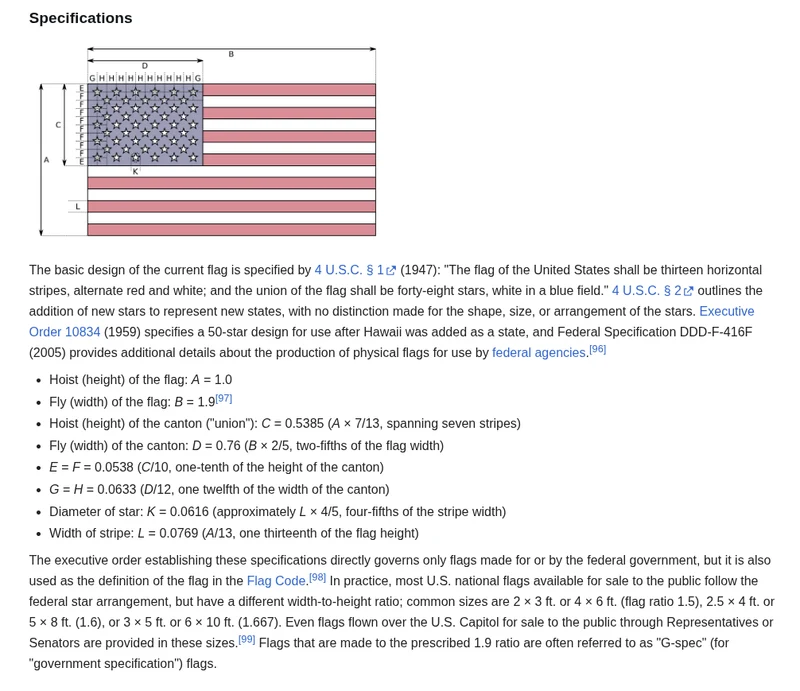

Мне нужна была идеальная модель, поэтому я смоделировал ее на основе онлайн-спецификаций в FreeCAD V1.1, уделив особое внимание тому, чтобы файл был параметрическим, легко модифицируемым и хорошо документированным в FreeCAD. Этот файл, вероятно, самый аккуратный файл FreeCAD, который я когда-либо создавал. Изучите файл CAD, электронную таблицу и технический чертеж.

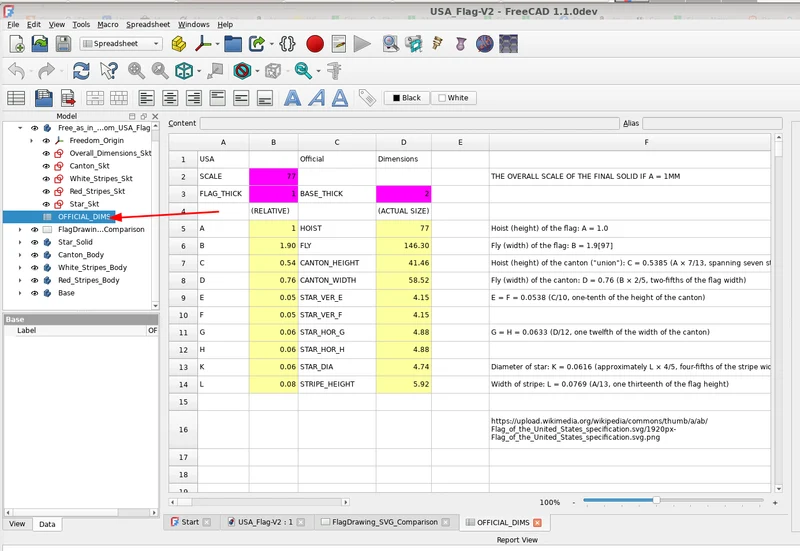

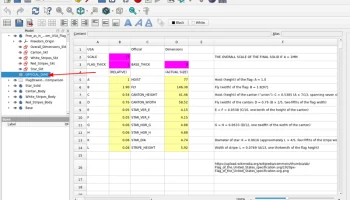

Вы можете легко изменить файл FreeCAD, щелкнув электронную таблицу и заполнив ее тремя фиолетовыми блоками.
Масштаб: Это высота (подъем) флага.
Flag_Thick: Толщина красного, белого и синего.
Base_Thick: толщина квадрата, которым скреплены красный, белый и синий. Без этого он работает, но легко отделяется.
Установите эти три значения в мм на нужные вам размеры, а затем экспортируйте 5 тел в файл одного шага.

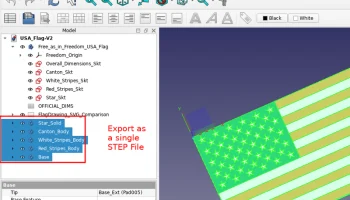

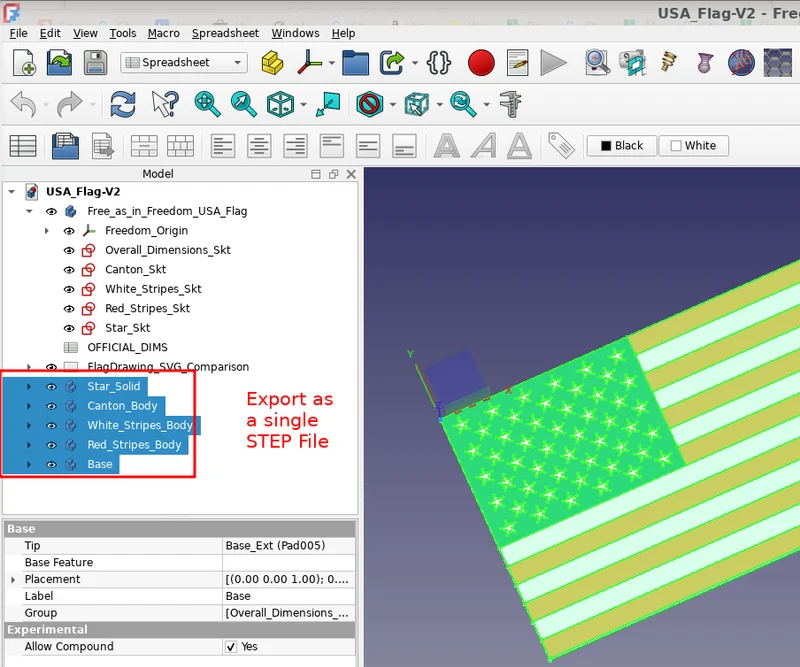

Удерживая клавишу CTRL, щелкните нижние 5 тел, а затем выберите «Файл» → «Экспорт».

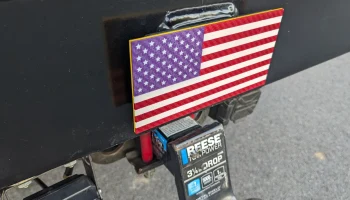

Я надеюсь, что этот файл поможет либо изучить FreeCAD, либо напечатать идеальный флаг без каких-либо пробелов и недостатков!

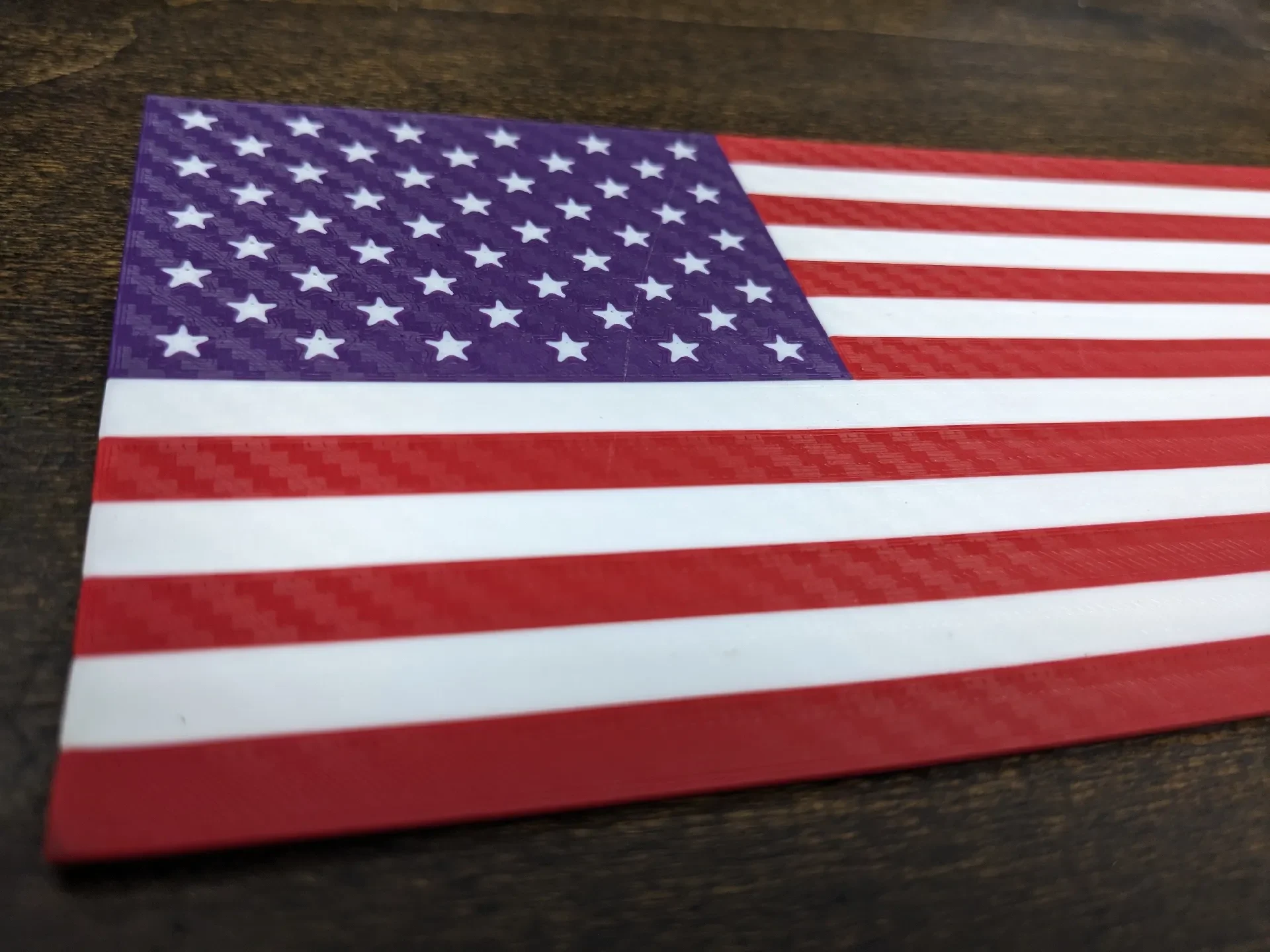

Если у вас есть устройство смены материала, лучше всего его напечатать лицевой стороной вниз. Если у вас нет устройства смены материала, вы можете распечатать его лицевой стороной вверх и масштабировать красный, белый и синий корпуса на один или два шага по высоте, чтобы свести к минимуму замену материалов вручную.
