Корпус SFF Mini ITX v2

ОБНОВЛЕНИЕ 2: добавлена версия, совместимая с материнской платой Maxsun Terminator B850 BKB.

ОБНОВЛЕНИЕ: исправлена текущая основная модель, чтобы она лучше соответствовала креплению на задней панели RTX 5060. Я добавил более широкую версию основной и передней панели, что делает эту модель совместимой с кулерами длиной до 50 мм.

Эта модель представляет собой обновленную версию моего предыдущего дизайна (https://www.printables.com/model/1110207-sff-mini-itx-casehttps://www.printables.com/model/1110207-sff-mini-itx-case).

Руководство по сборке здесь:

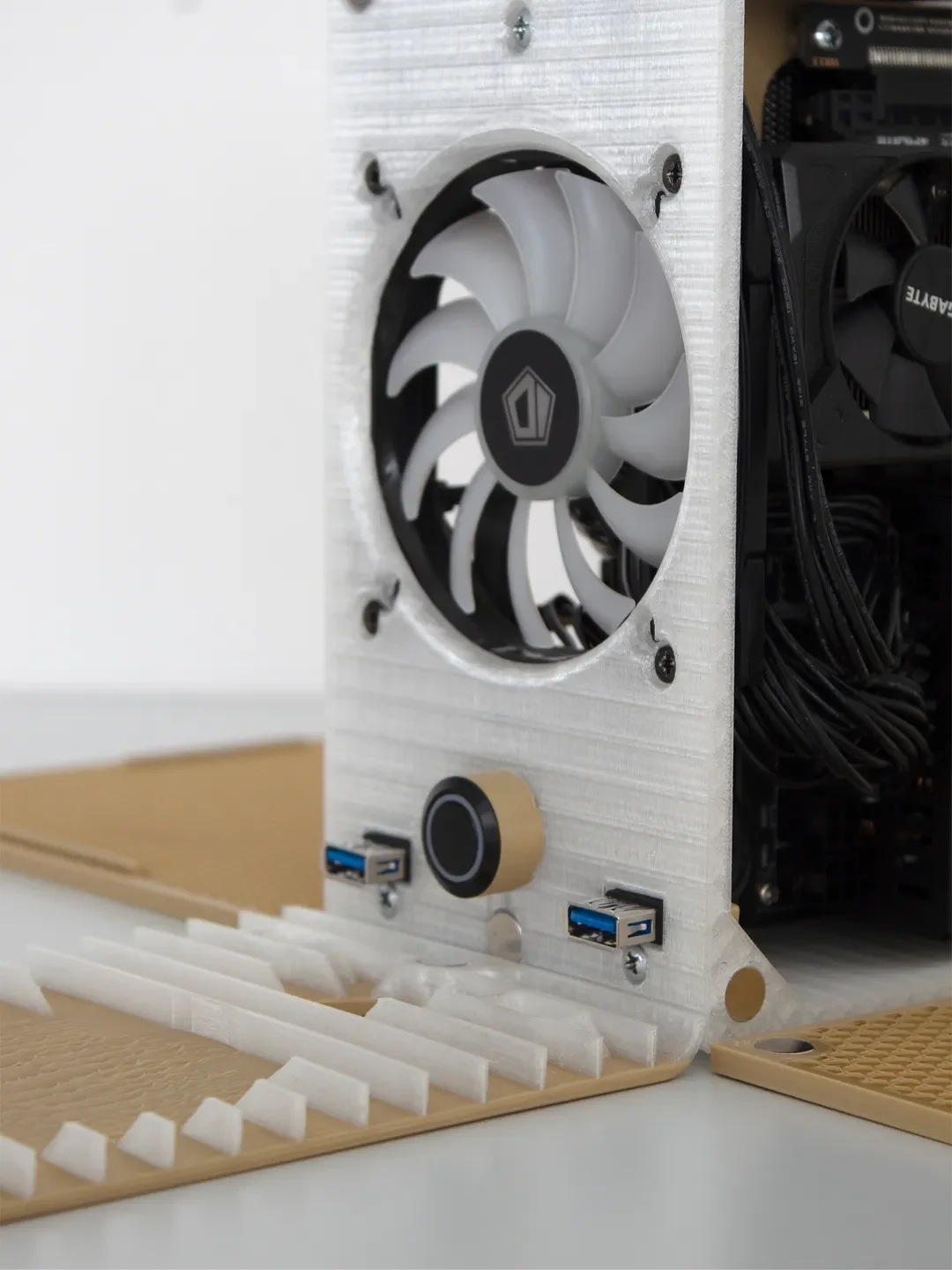

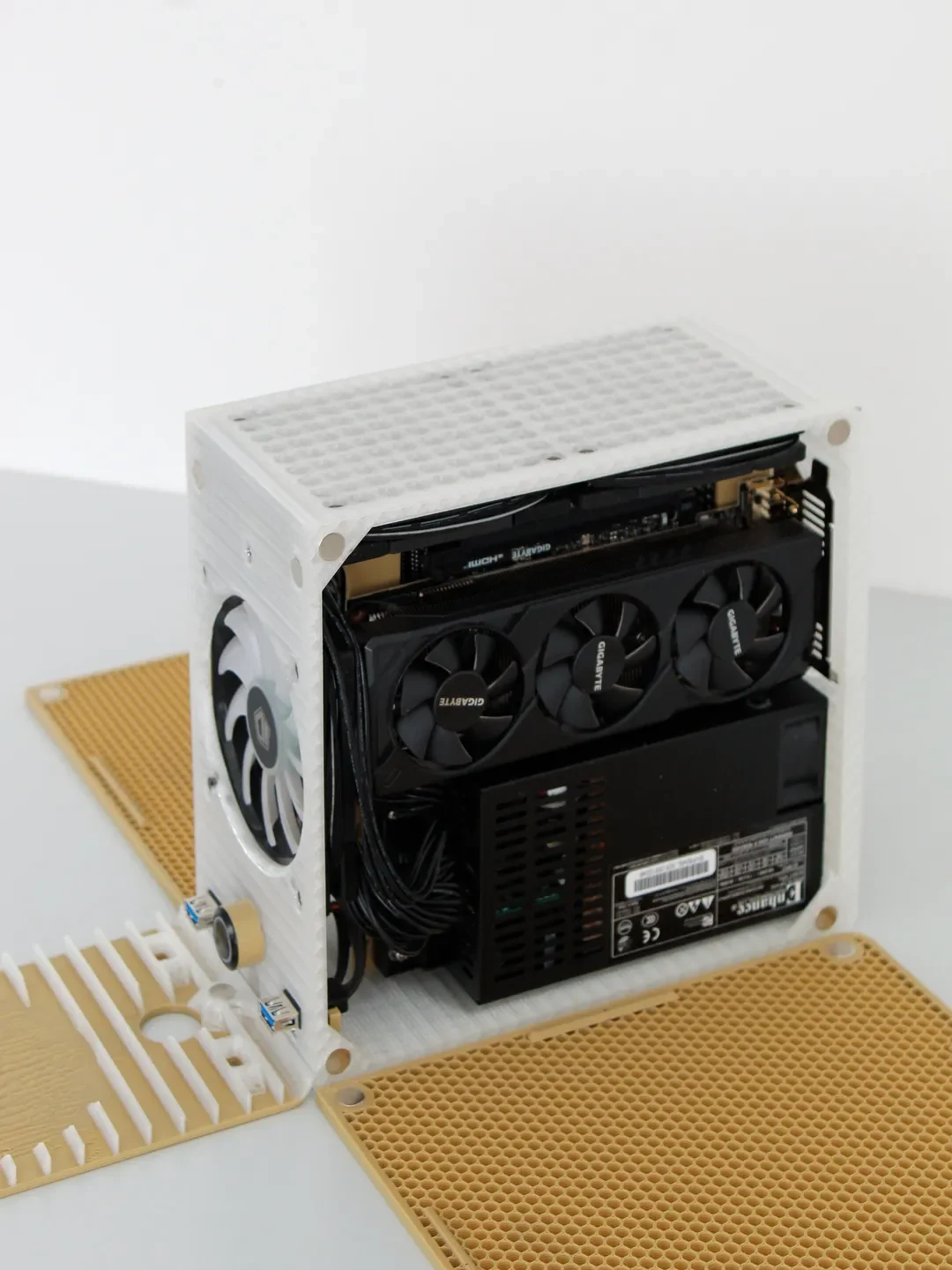

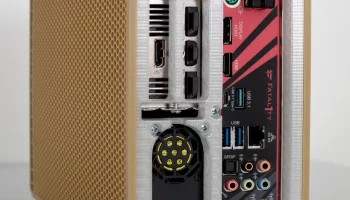

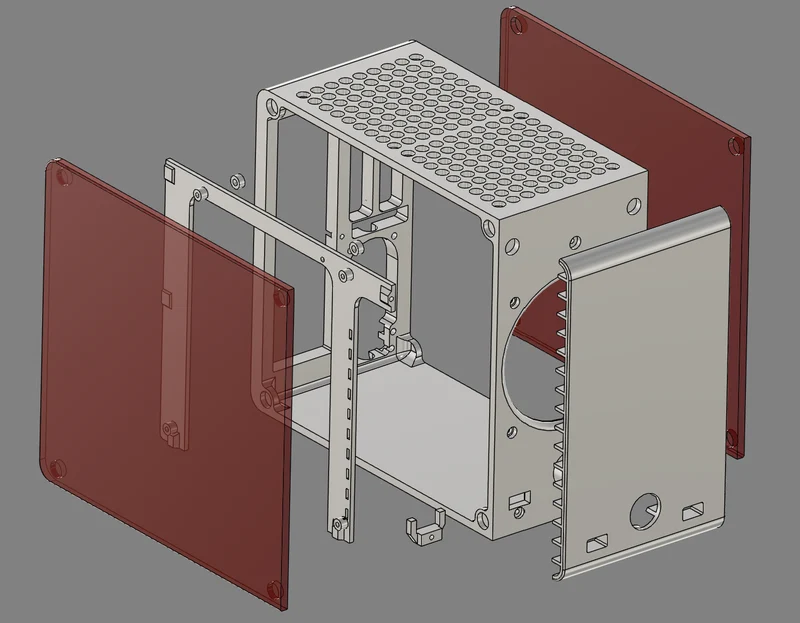

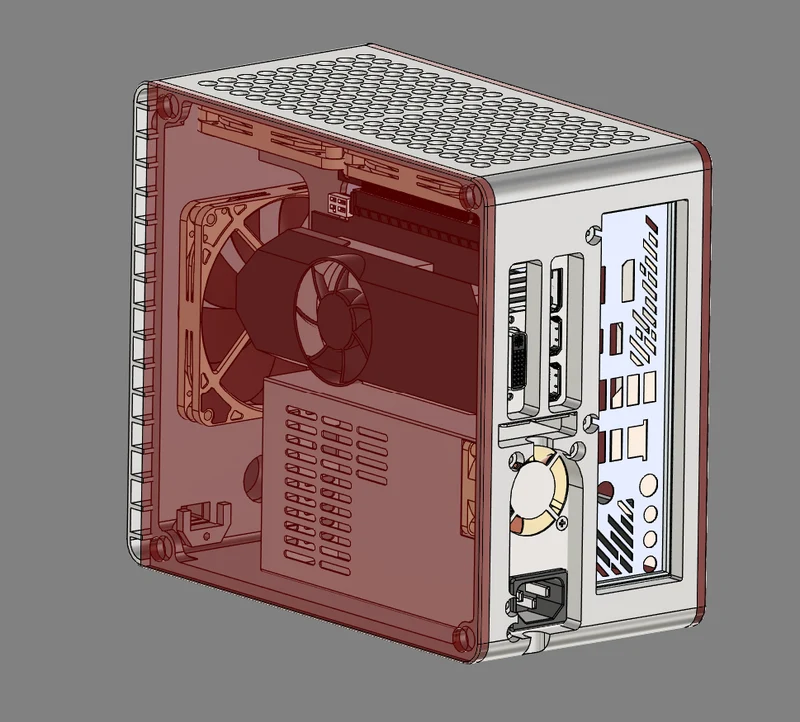

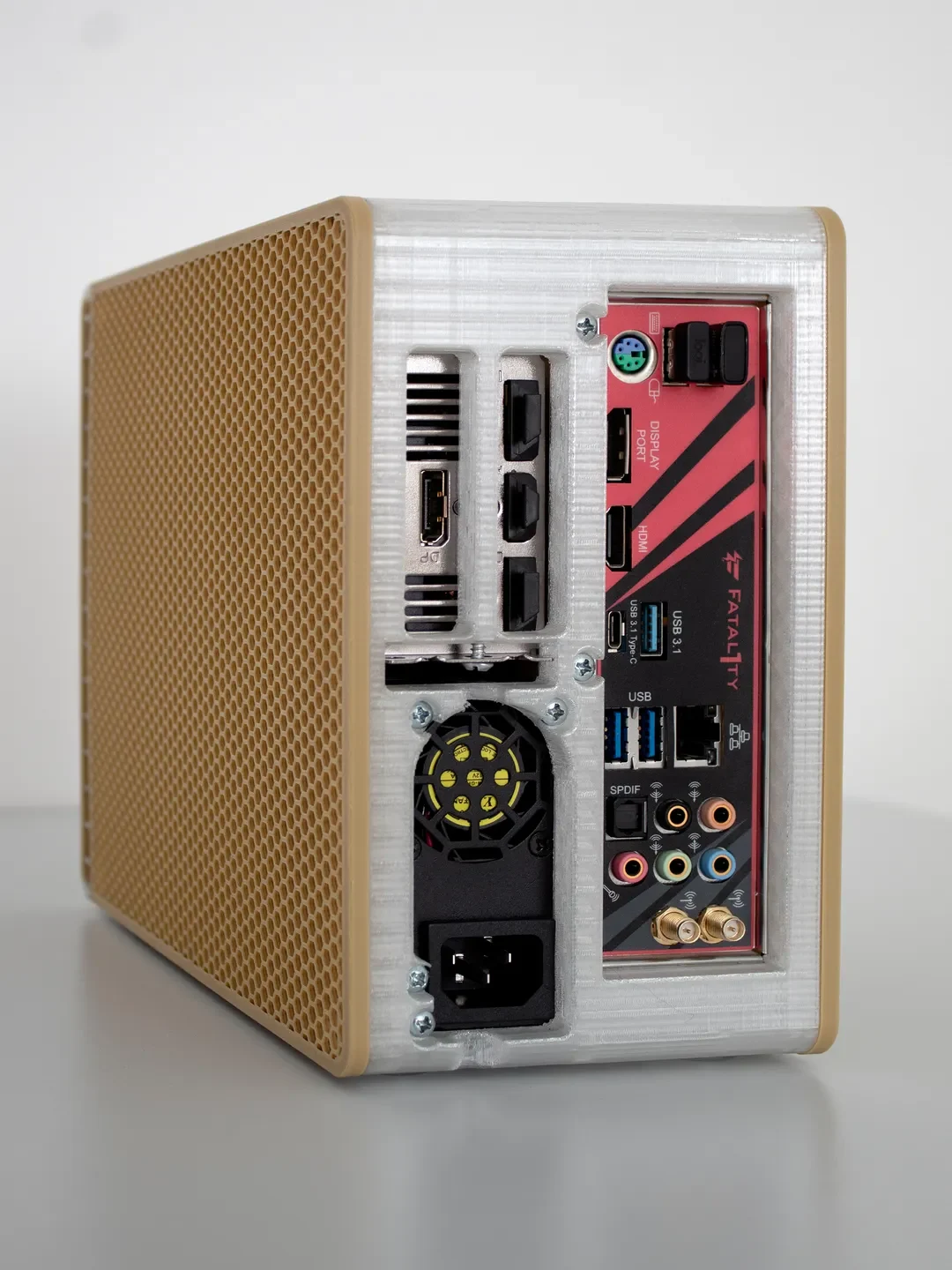

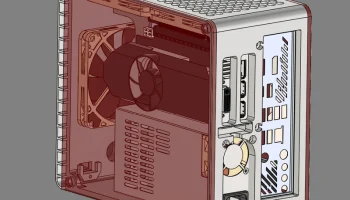

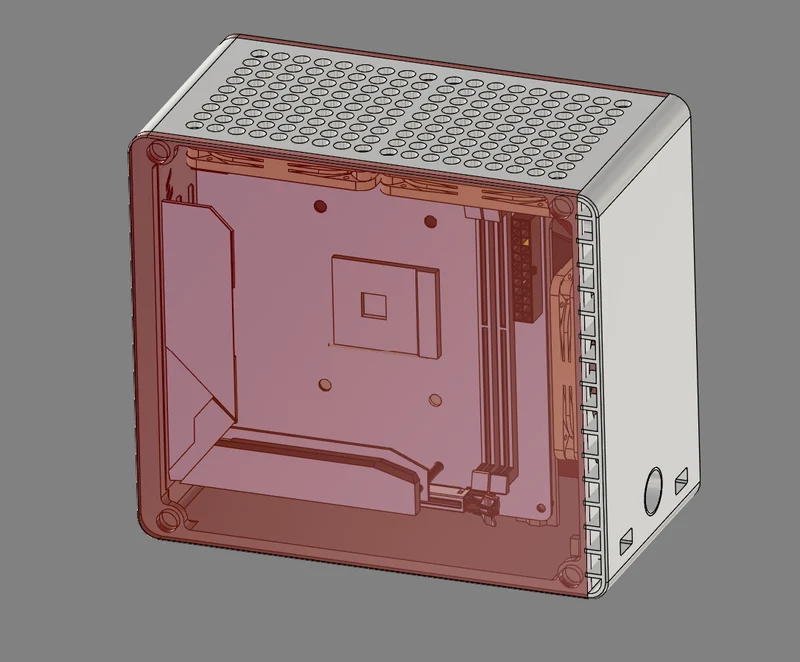

Я добавил совместимость с вентиляторами диаметром 80 и 92 мм, толщиной до 15 мм и от 2 до 3 вентиляторов. Я также добавил среднюю рамку для крепления материнской платы и переходного кабеля PCIe, чтобы упростить установку компонентов. Передняя панель с вентиляционными отверстиями и магнитами, как и боковые панели.

Для этого вам нужно:

Шурупы 6#32, рекомендую купить длинные шурупы и обрезать их пинцетом или дремелем:

5 для основания материнской платы (длина 8 мм)

4 для материнской платы (длиной 5 мм)

2 для райзер-кабеля pcie (длина 8 мм)

4 для блока питания (длина 10 мм)

1 для фиксации графического процессора (длина 3 мм)

2 для портов USB (5 мм)

22 магнита (3х10 мм)

Райзер-кабель PCIe, оба разъема 180 градусов, длина 185-190 мм, я спроектировал исходя из этого https://es.aliexpress.com/item/1005006000973971.html?spm=a2g0o.order_list.order_list_main.5.2bd2194dgvI5wu&gatewayAdapt=glo2esp

Кабель USB 3.0 2x, достаточно 0,3 м. https://es.aliexpress.com/item/33046797763.html?spm=a2g0o.order_list.order_list_main.20.2bd2194dgvI5wu&gatewayAdapt=glo2esp

Кнопка переклю��ения светодиода питания, кабель длиной 60 см и диаметром 19 мм. Для лучшей подгонки приварите несколько разных кабелей или используйте низкопрофильную кнопку, диаметр которой должен составлять всего 19 мм. https://es.aliexpress.com/item/1005005585121134.html?spm=a2g0o.order_list.order_list_main.189.2bd2194dgvI5wu&gatewayAdapt=glo2esp

3 вентилятора размером 92x15 мм, 80x10 мм или 80x15 мм.
https://es.aliexpress.com/item/1005004704852727.html?spm=a2g0o.order_list.order_list_main.11.45231802rchUB2&gatewayAdapt=glo2esp https://es.aliexpress.com/item/1005004704852727.html?spm=a2g0o.order_list.order_list_main.11.45231802rchUB2&gatewayAdapt=glo2esp
https://es.aliexpress.com/item/1005005952005094.html?spm=a2g0o.order_list.order_list_main.193.2bd2194dgvI5wu&gatewayAdapt=glo2esp https://es.aliexpress.com/item/1005005952005094.html?spm=a2g0o.order_list.order_list_main.193.2bd2194dgvI5wu&gatewayAdapt=glo2esp

Блок питания Flex ATX. Я использовал мощность 400 Вт, работает очень хорошо. https://es.aliexpress.com/item/10000290089636.html?spm=a2g0o.order_list.order_list_main.224.2bd2194dgvI5wu&gatewayAdapt=glo2esp

4 резиновых упора для ног диаметром 21 мм.

Руководство по печати:

Основная часть

Необходимы только эти опоры, используйте окрашенные опоры, внутренний и внешний край первого слоя, без юбки. Я использовал 2 петли стены, заполнение 15% и высоту слоя 0,28.

Передняя панель

Есть 2 способа печати, боковое размещение без подставок, первое изображение. И, меняя цвет по слоям на втором изображении, нужно добавить окрашенные опоры.

Боковые панели

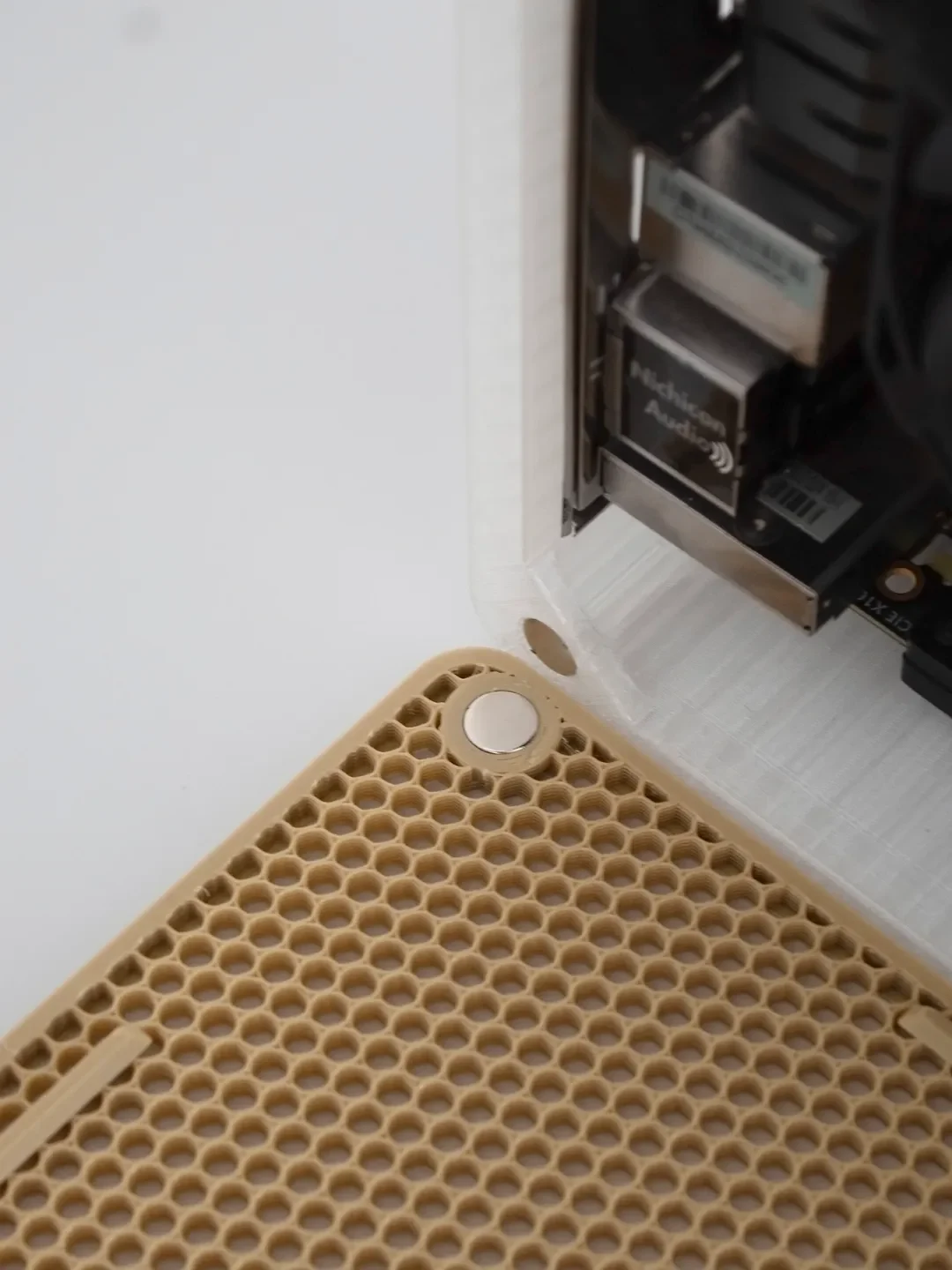

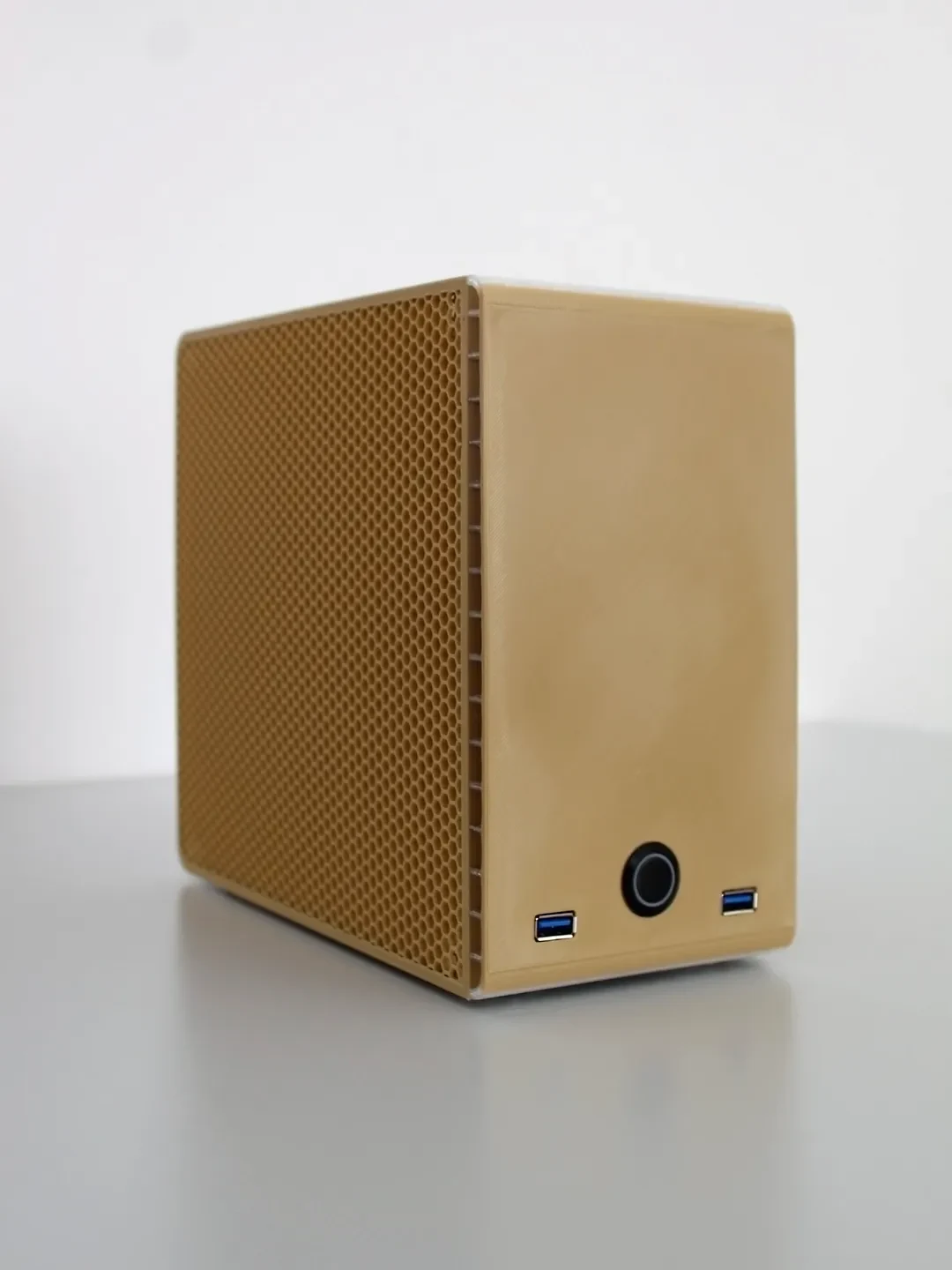

Может быть напечатан в виде сплошной панели или сотовой конструкции для лучшего воздухообмена компонентов. Заполнение может быть любым, но сотовым, одним из самых прочных, красивых и легко очищаемых от пыли. Я использовал 7 стен, 0 верхнего и нижнего слоев и 15% сотового заполнения.
