Корпус Kyria (5 колонок, kyria rev2, choc)

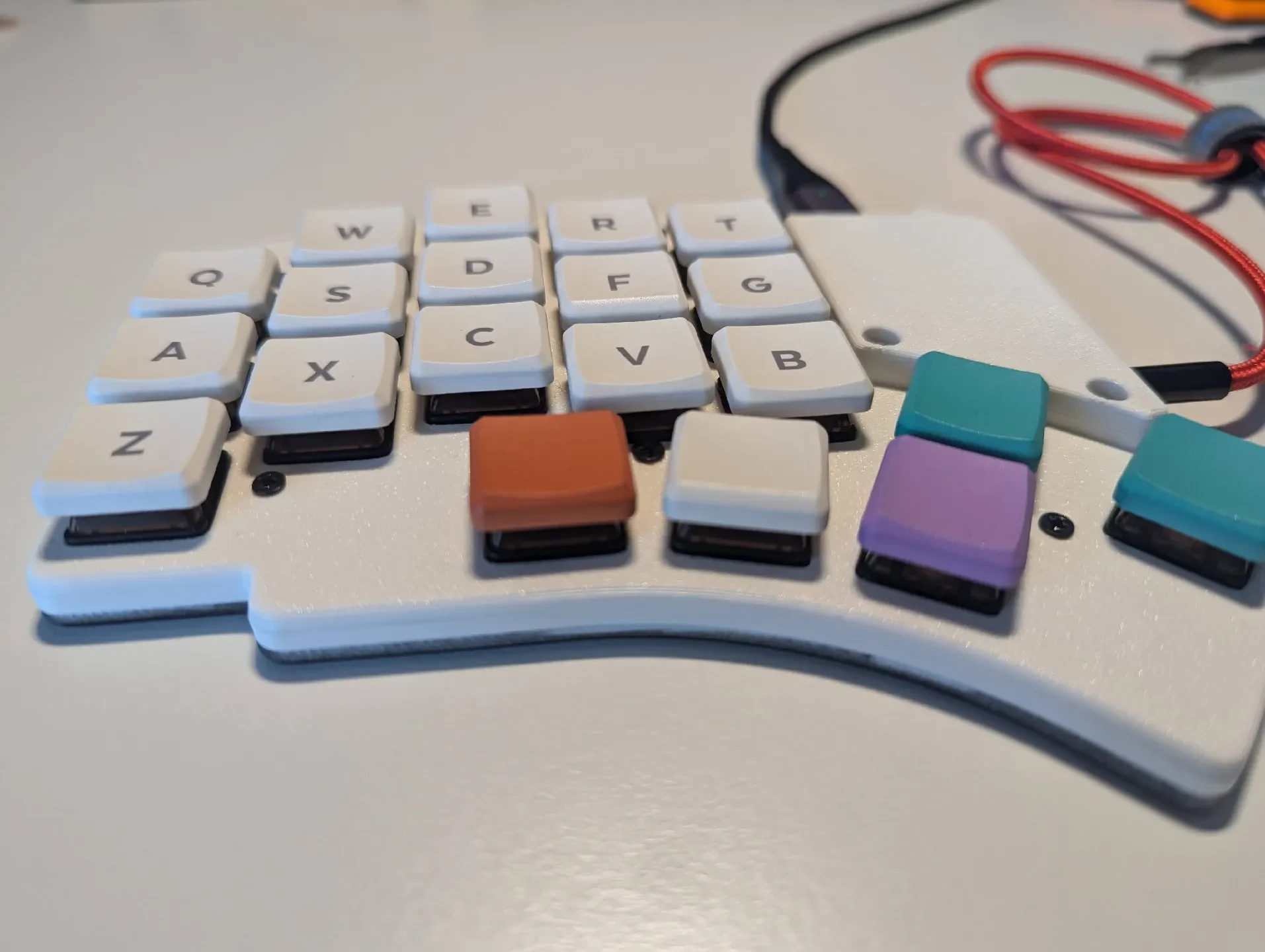

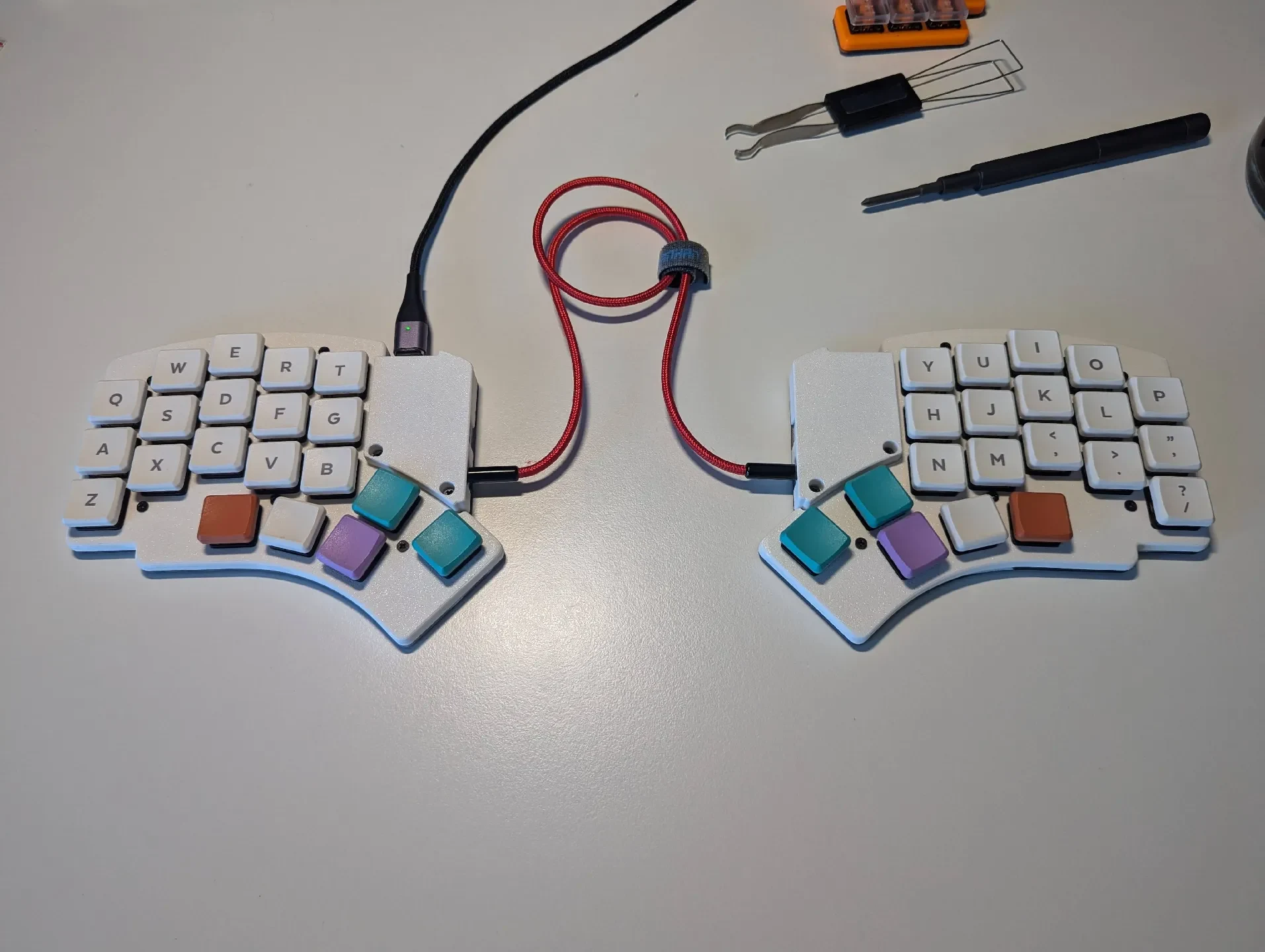

Я использую этот корпус для своей 5-колоночной kyria, rev2 с припаянными переключателями choc v1. Этот дизайн вдохновлен оригинальным чехлом для клавиатуры chocofi, однако я создал модель с нуля на основе CAD-файлов kyria rev1/2. Высота от столика до верха колпачка клавиатуры (МБК) около 16 мм.

Отверстия для ключей широкие, поэтому, чтобы надеть чехол, снимать переключатели не нужно. Недостатком этого подхода является то, что корпус не удерживает переключатели плотно. Идеально подходит для паяных переключателей. Я не знаю, насколько хорошо это будет работать для розеток с возможностью горячей замены.

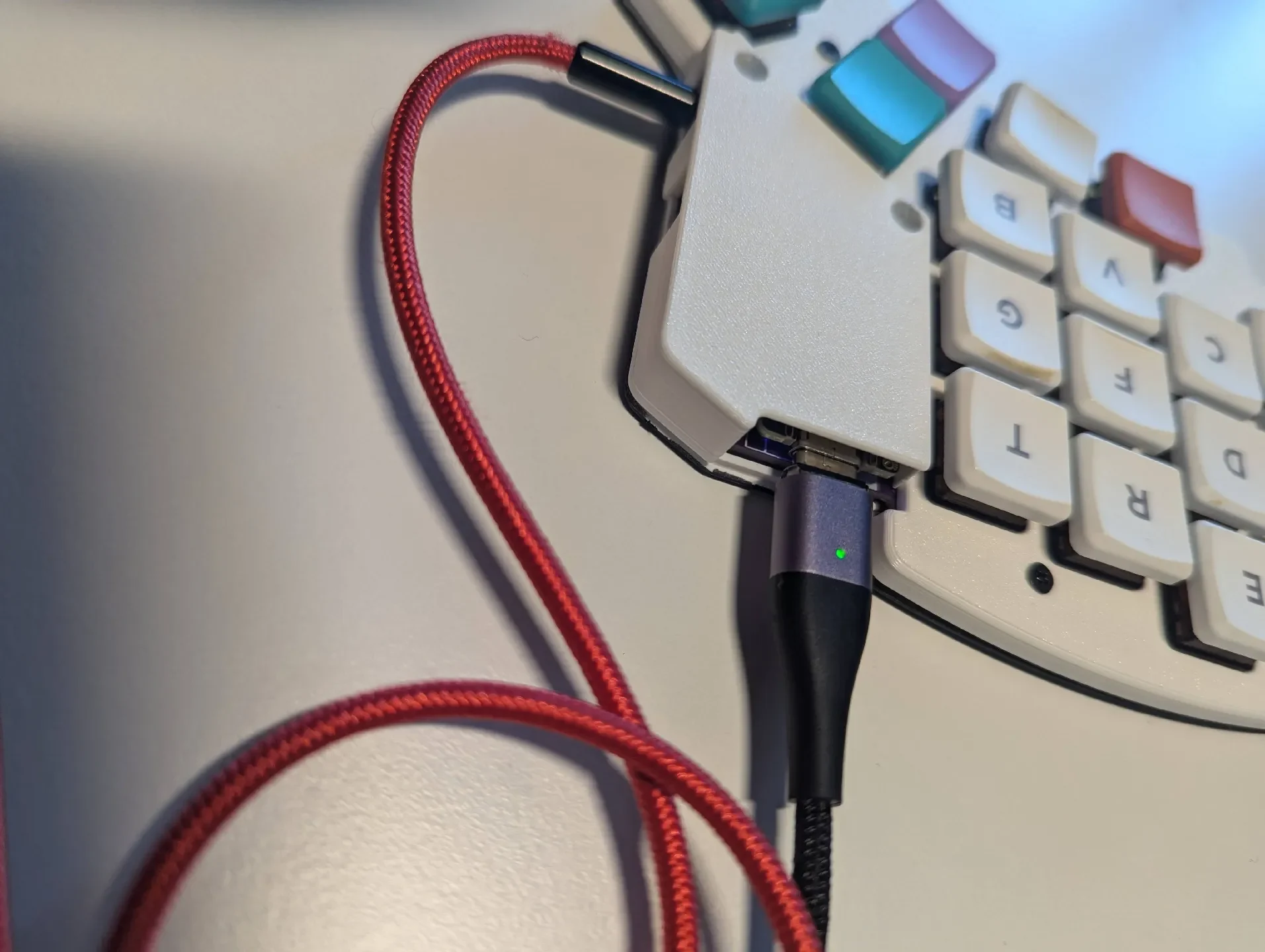

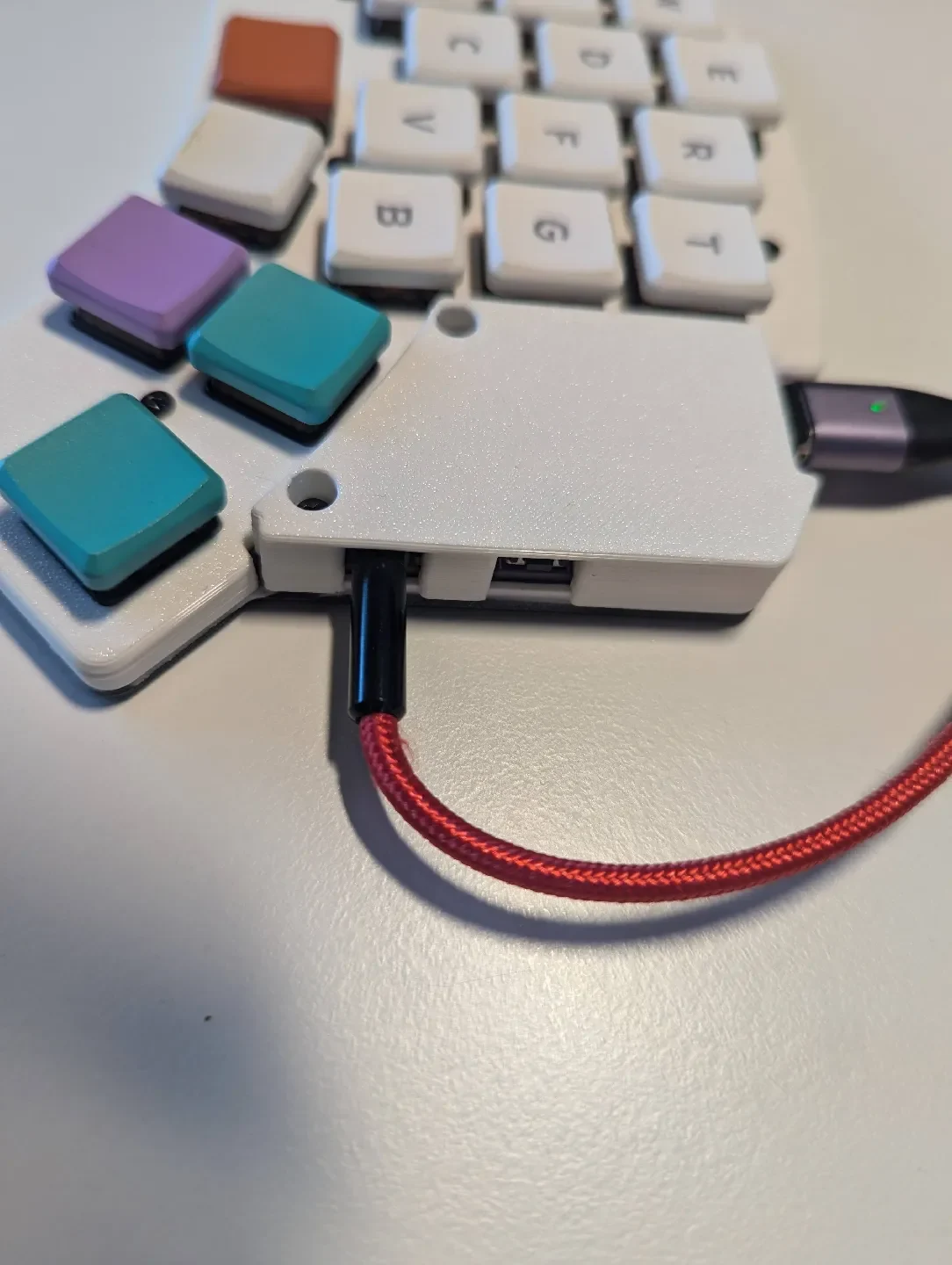

Это будет работать только с проводной версией с низкопрофильным разъемом MCU. Перед печатью крышки MCU рекомендуется измерить высоту MCU. Для хорошей посадки она должна быть менее 6,5 мм. Отверстия для дисплея нет. Я не уверен, совместим ли он со светодиодами внизу. Я также использовал SMD-диоды и подозреваю, что сквозные диоды слишком толстые для этого случая.

Я использовал пластидип, чтобы закрыть нижнюю часть корпуса, чтобы предотвратить скольжение. Альтернативой может быть использование клейких резиновых накладок, но это увеличит высоту клавиатуры.

Для сборки вам понадобится 14 винтов М2х6 с плоской головкой; убедитесь, что у вас есть тонкая отвертка, чтобы достать винты внутри крышки MCU. Перед печатью корпуса вы можете попробовать использовать тестовый образец, чтобы проверить, будут ли ваши винты работать нормально.

В целом допуски довольно жесткие. Они обеспечивают хорошую посадку (я печатал на Prusa MK4S). Для других принтеров вам может потребоваться настроить модель. Оригинальная модель здесь.

Что касается лицензии, то она основана на файлах kyria, которые предназначены только для некоммерческого использования. Я ничего не могу с этим поделать.

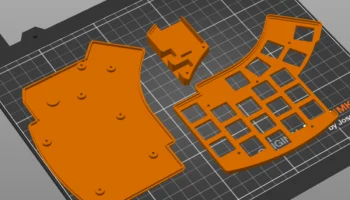

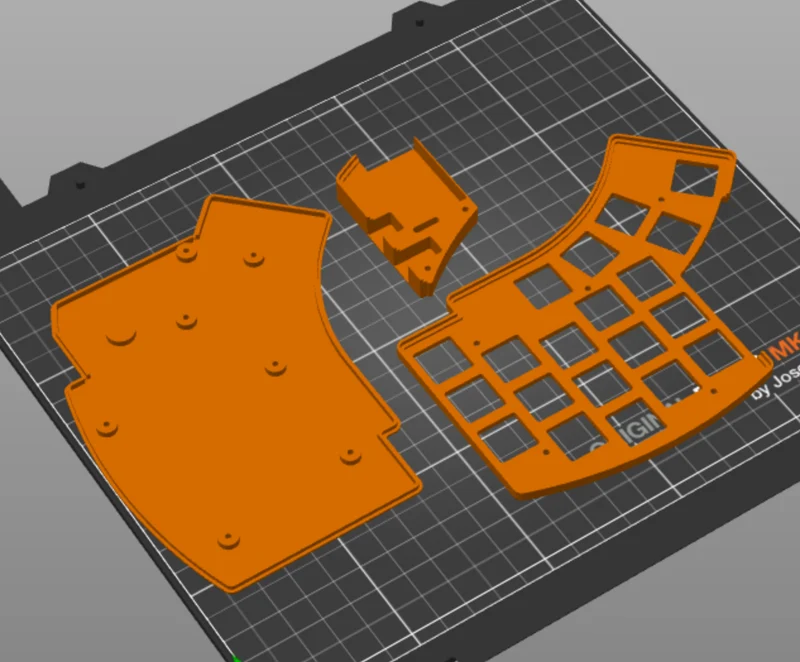

Я печатал из PLA с высотой слоя 0,20, структурный. Распечатайте все детали на плоской стороне, чтобы минимизировать выступы. У меня были некоторые проблемы с короблением, виной тому PLA среднего качества, который я использовал.
