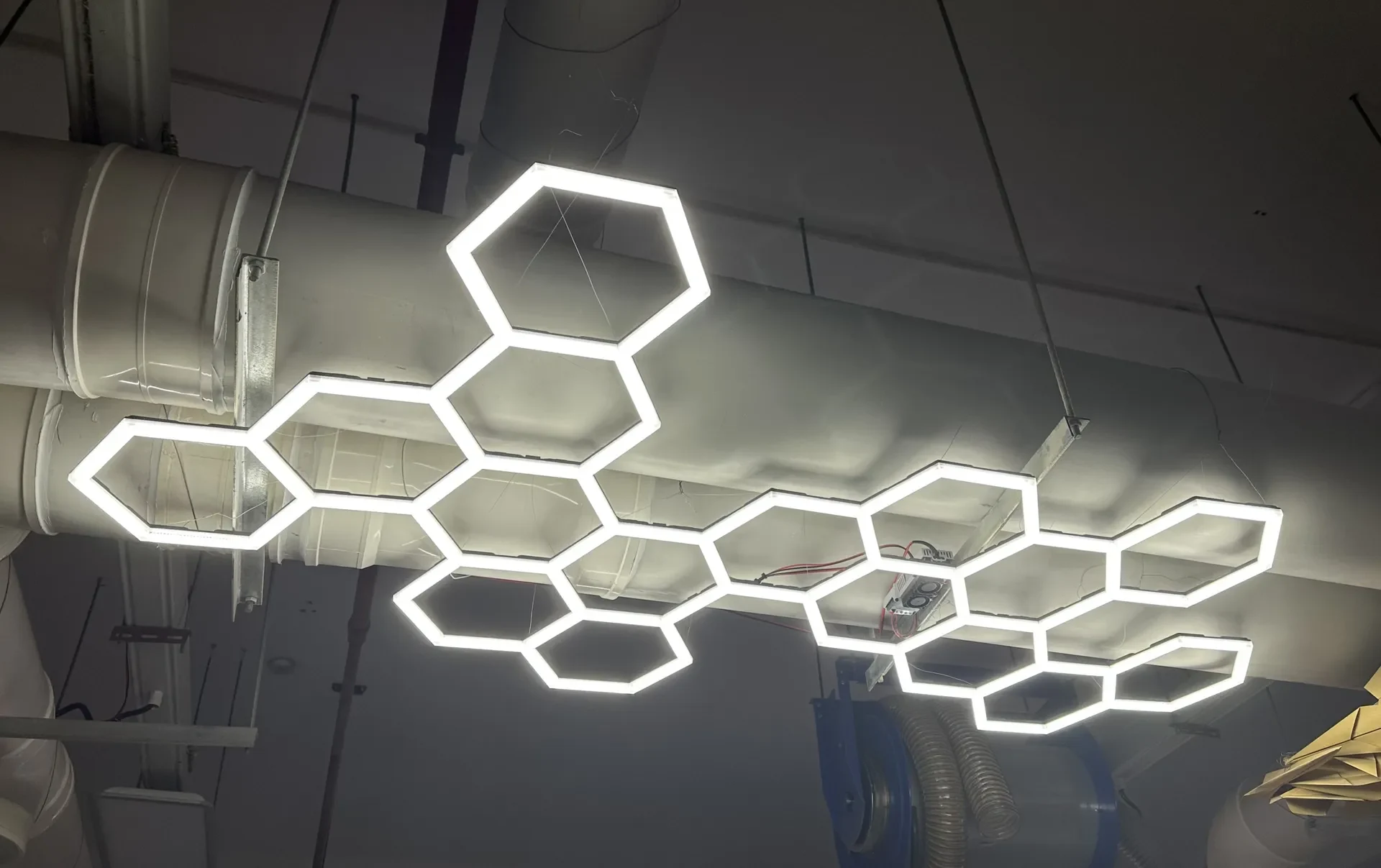

Шестиугольный светодиодный светильник (большой)......

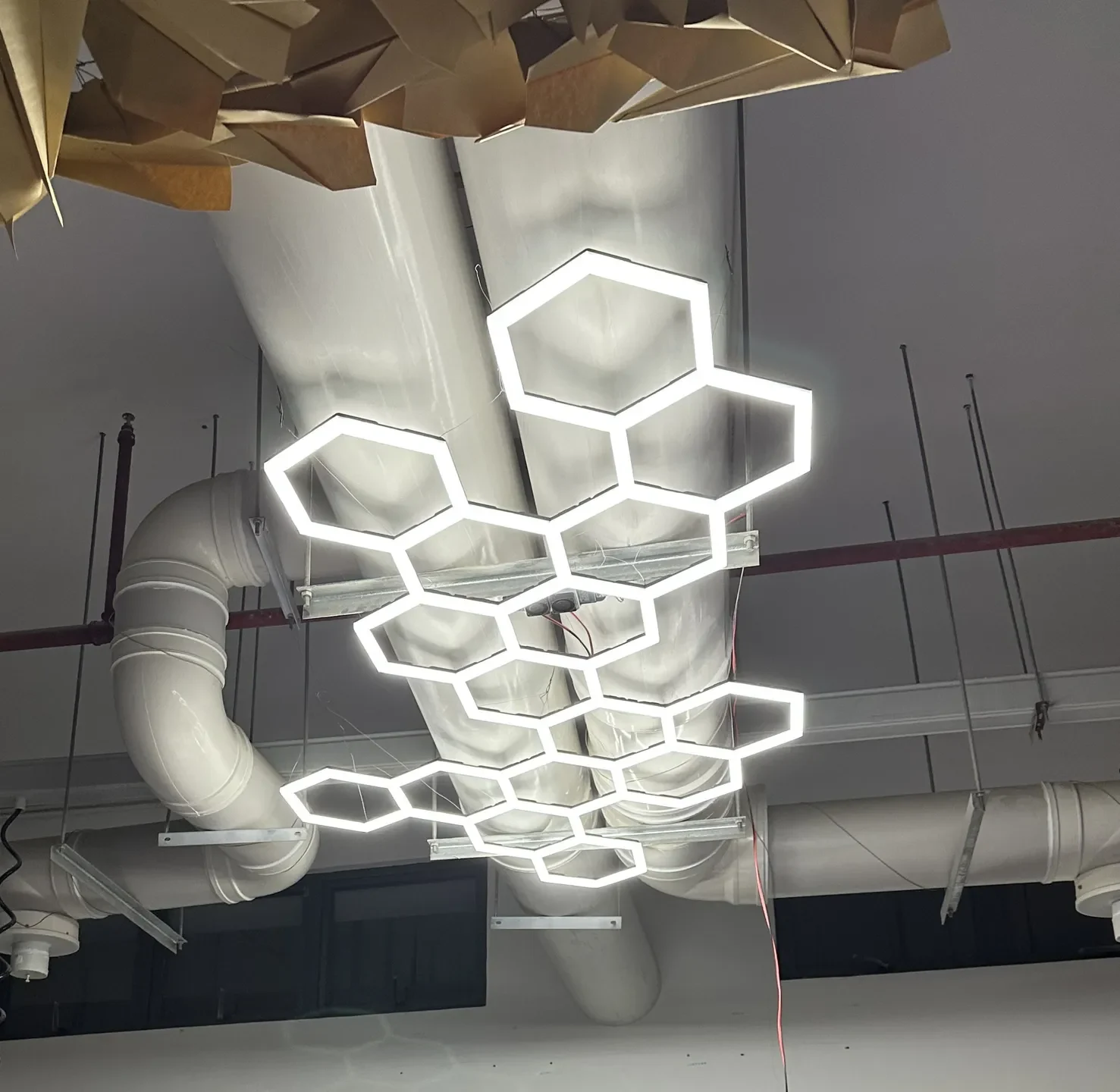

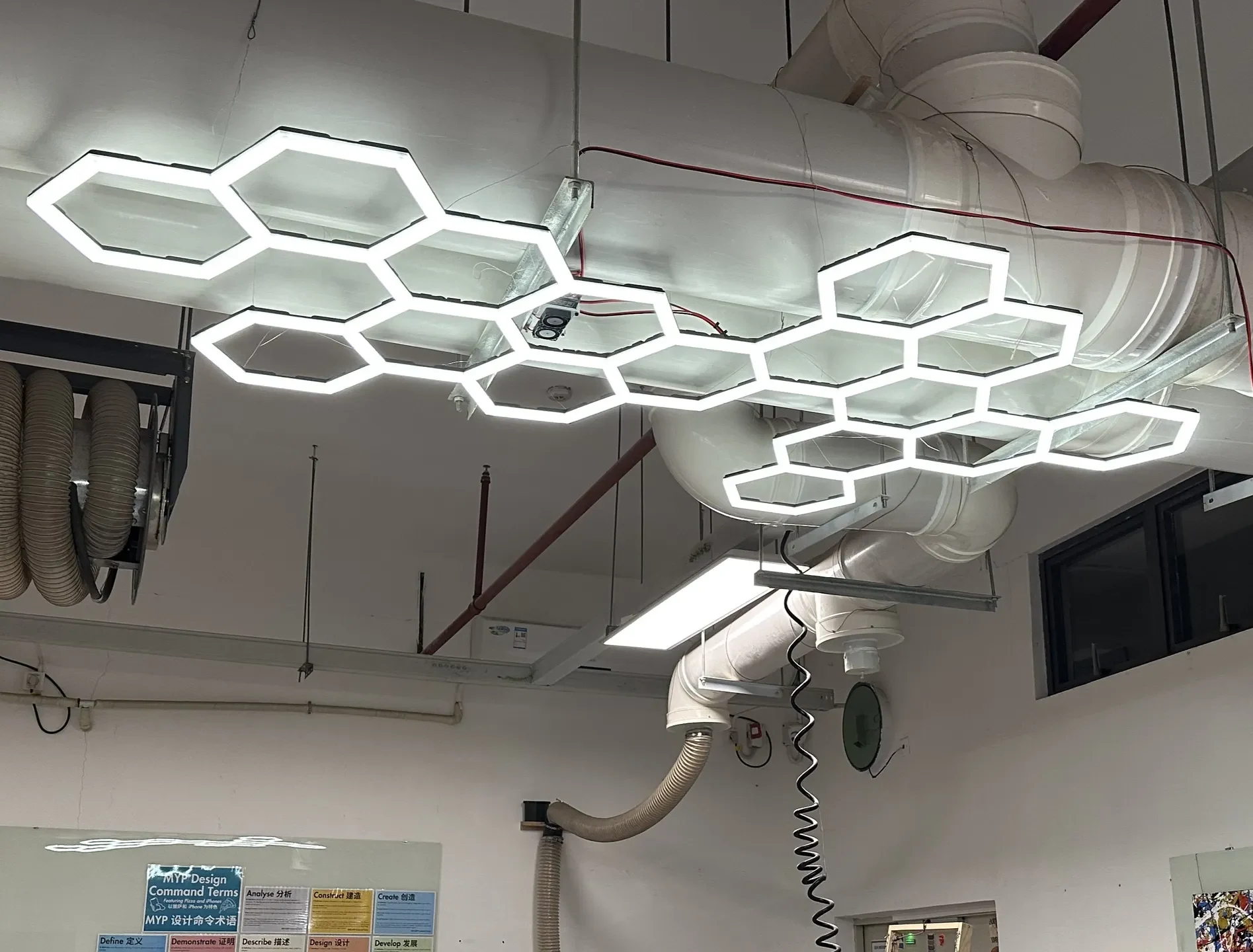

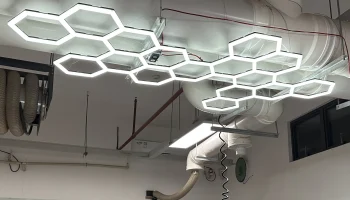

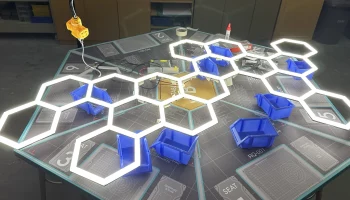

Я разработал этот большой шестиугольный светильник, чтобы сделать мою мастерскую/класс более ярким, чем просто покупка большего количества панелей. Я разработал множество вещей, но до сих пор не публиковал ничего — заранее извиняюсь, но это не так просто, как «распечатать и собрать вместе».
Тем не менее, это довольно крутой светильник. Я загрузил все файлы, использованные для этого, и перед загрузкой внес несколько изменений, чтобы повысить жесткость и обеспечить возможность печати на машинах меньшего размера.
Я поделился каждым файлом, который я сделал для этого, как файлами STEP и поместил их в X1C, чтобы получить меньший объем. Для этого мне пришлось изменить самую большую часть, но она все еще включена в файл STEP с диффузными обложками. Наслаждаться!
Используемые принтеры и нити:
Основные детали рамы: Creality Ender 3 V3 Plus с PETG-CF.
Диффузионные чехлы: Creality Hi с прозрачным PETG
Детали опорной рамы: Creality Ender 3 V3 Plus с матовым PLA.
Самые большие шестиугольные диффузионные крышки: Creality Ender 3 V3 Plus с прозрачным PETG.
Распорки рамы и крышки кабелей: Bambulab X1C с PETG-CF.
Зажимы для светодиодных лент: Creality Hi с PETG
*Корпус блока питания: BambuLab X1C с матовым PETG.
Я использовал Creality Hi для как можно большего количества диффузионных деталей из-за обработки поверхности пластины, покрытой смолой, и нашел качество отпечатков превосходным. Я использовал холодную пластину в X1C при печати деталей распорок, чтобы получить плоскую поверхность снизу, но разрезал ее на «инженерную пластину» и использовал клей LAC. Мой 2 Ender 3 V3 Plus упростил компоновку и позволил мне печатать самые большие шестиугольные детали без необходимости их вырезания. Все отпечатки на этих машинах делались на обратной стороне текстурированной пластины PEI с помощью клея или листа с рисунком из углеродного волокна. Без дополнительного пространства не получится очень аккуратно вырезать фигуру, но я надеюсь, что то, что я сделал для тарелок меньшего размера, не будет слишком заметным. Если у вас всего 1 машина, печать займет некоторое время.

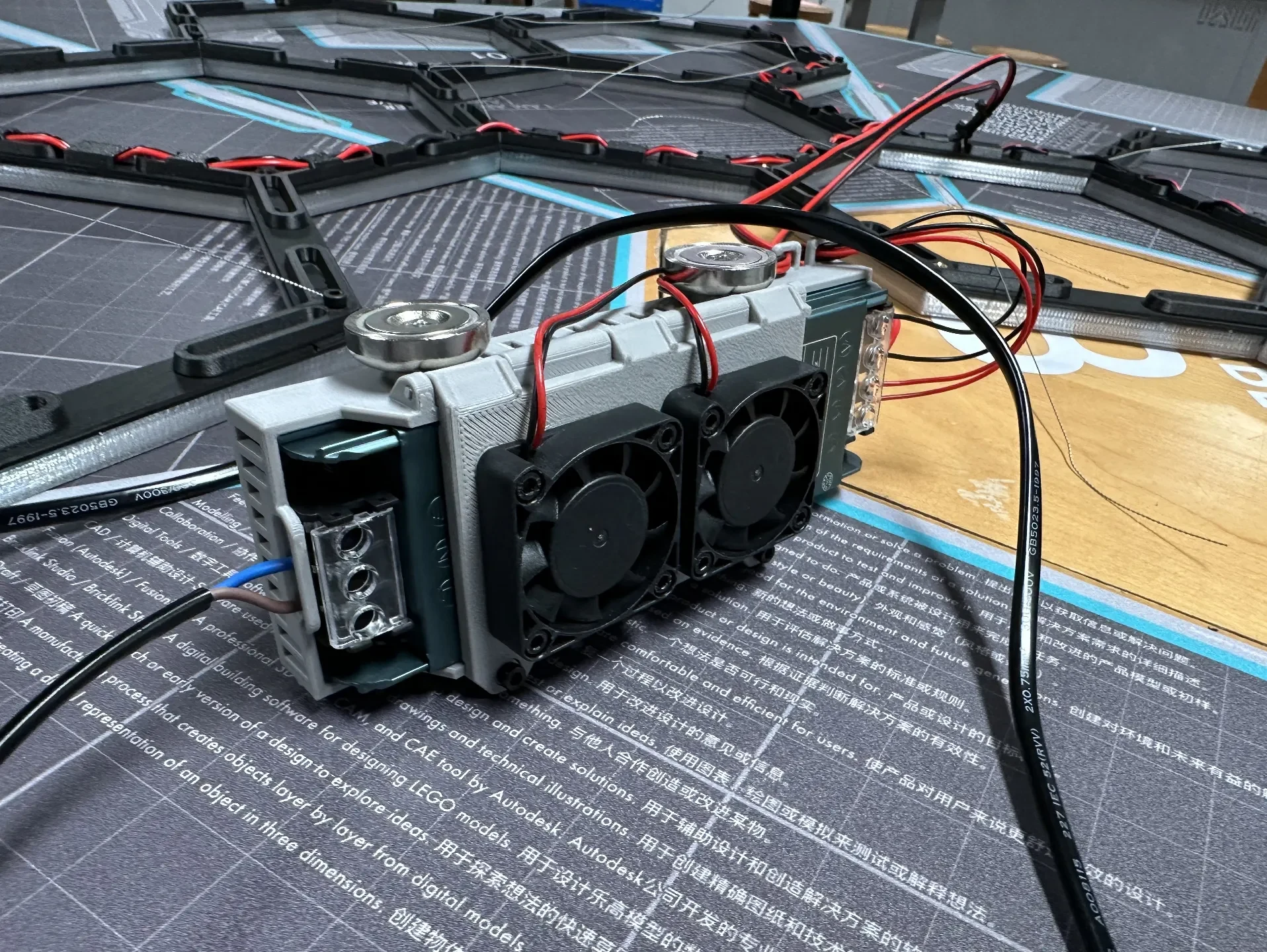

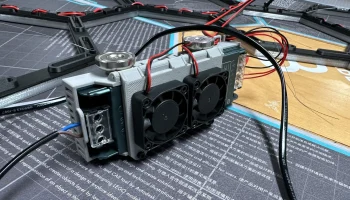

*ПРИМЕЧАНИЕ О БЛОКЕ ПИТАНИЯ: Я разработал его для конкретного источника питания, и, хотя он может подойти к другим аналогичным блокам мощностью 150 Вт/12,5 А, он не подойдет к другим блокам питания. У меня под рукой есть несколько других, он больше ни к чему не подходит, хотя его можно переделать и на меньший. Файл STEP включен в качестве примера и может быть изменен вами по вашему желанию или просто переработан. Я опустил здесь подробности, потому что они действительно слишком специфичны. (Для его крепления я использовал магниты, шарнир накаливания и вентиляторы на 12 В, чтобы он оставался прохладным — возможно, позже добавлю контроллер вентилятора)
Необходимые материалы и инструменты
Светодиодные ленты (я использовал 10 метров 10 мм 2835 12В 240 светодиодов/метр)
Паяльник и припой
Провод (или зажимные соединения светодиодной ленты)
Блок питания (я использовал светодиодный блок мощностью 150 Вт, 12,5 А)
Качественный клей (я использовал Juju 9406 и остался очень доволен)
5 мм или 6 мм x 6 мм M4 Резьбовые вставки с подогревом
Винты M4 6 мм (для подвешивания)
Проволока для подвешивания (я использовала проволоку, которую сплела с помощью дрели)
Инструкции
Распечатайте детали основной рамы и опорной рамы.
Если возможно, используйте плоские печатные формы, чтобы обеспечить гладкую поверхность для нанесения клея. (Если вам нужна текстура на лицевой стороне диффузионных деталей, сделайте это).

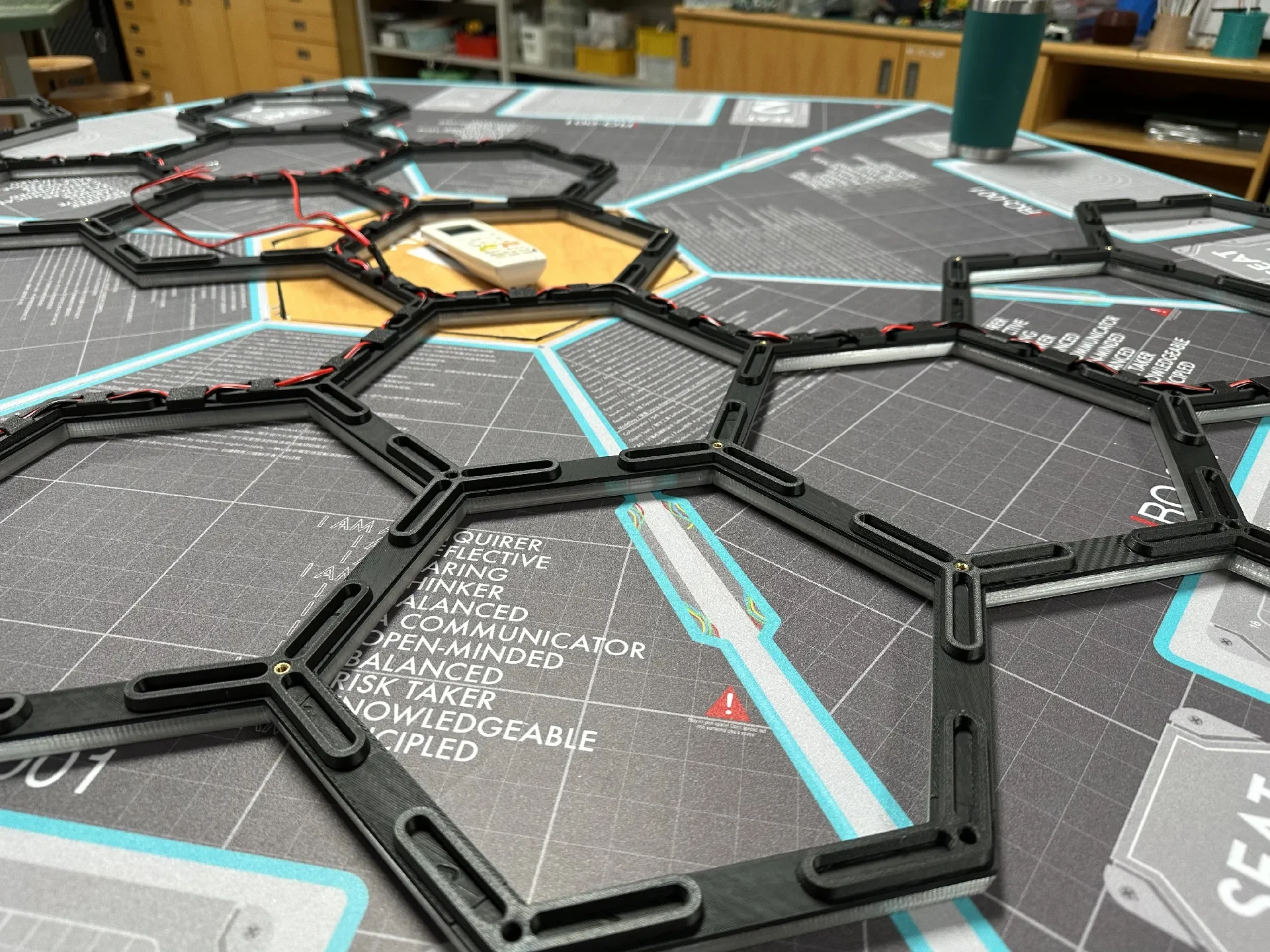

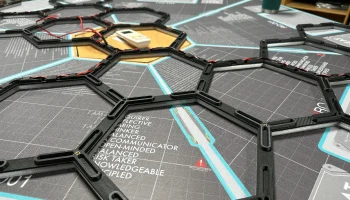

Разместите основную раму и опорную раму в соответствии с файлом (см. справочные PDF-файлы или откройте полный файл STEP)

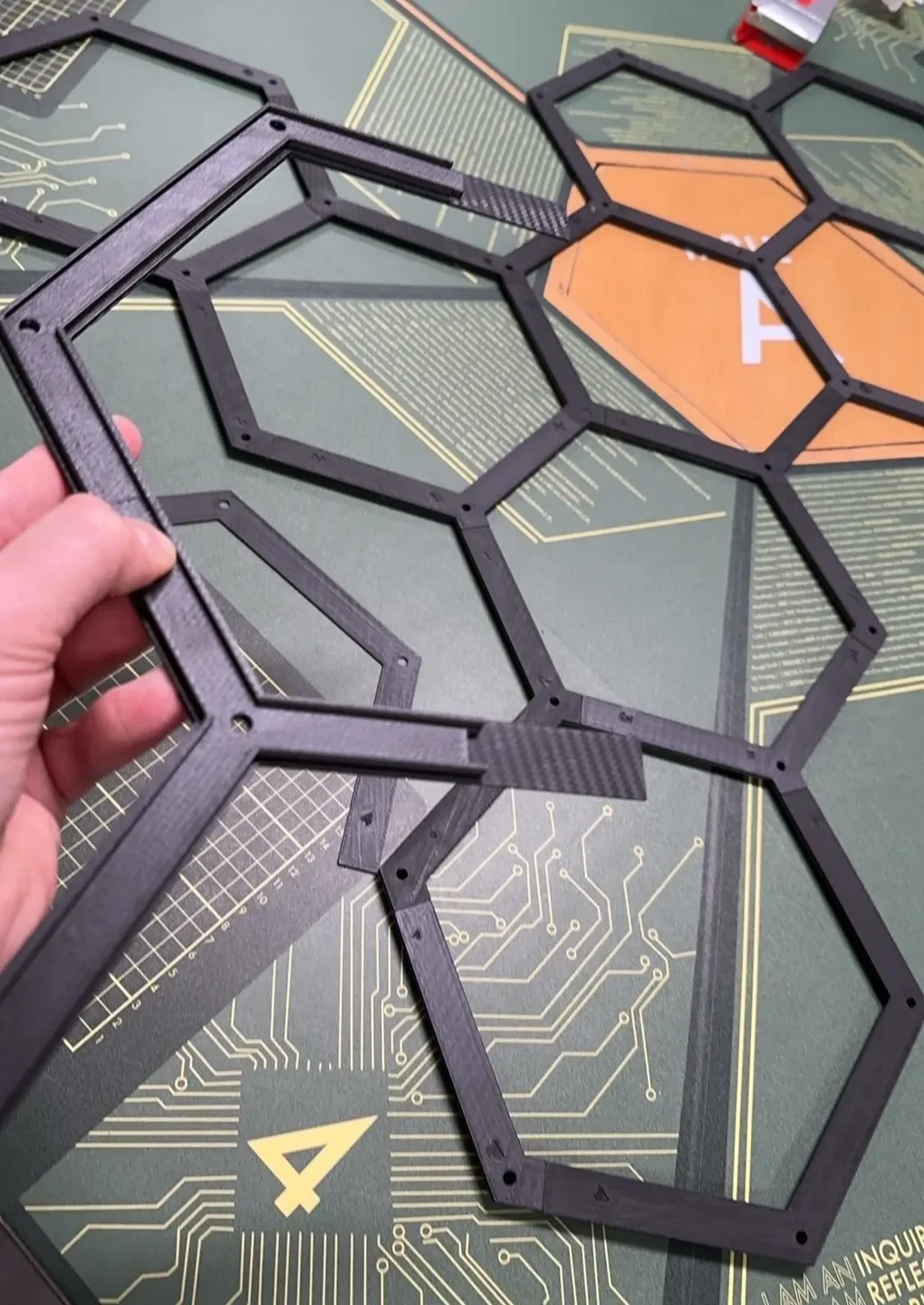

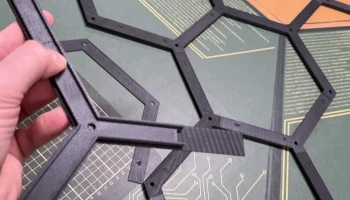

Приклеивайте основные компоненты рамы для поддержки компонентов рамы частями, медленно перемещая их и проверяя выравнивание.
Этот метод «сэндвича» был выбран для того, чтобы избежать опор, а также потому, что я знал, что большому светильнику потребуется нечто большее, чем просто конструкция, «скрепленная вместе», чтобы удержаться.
Если рама достаточно прочная, не используйте скобы, но если она кажется менее прочной, чем вам хотелось бы, распечатайте их и приклейте на место.

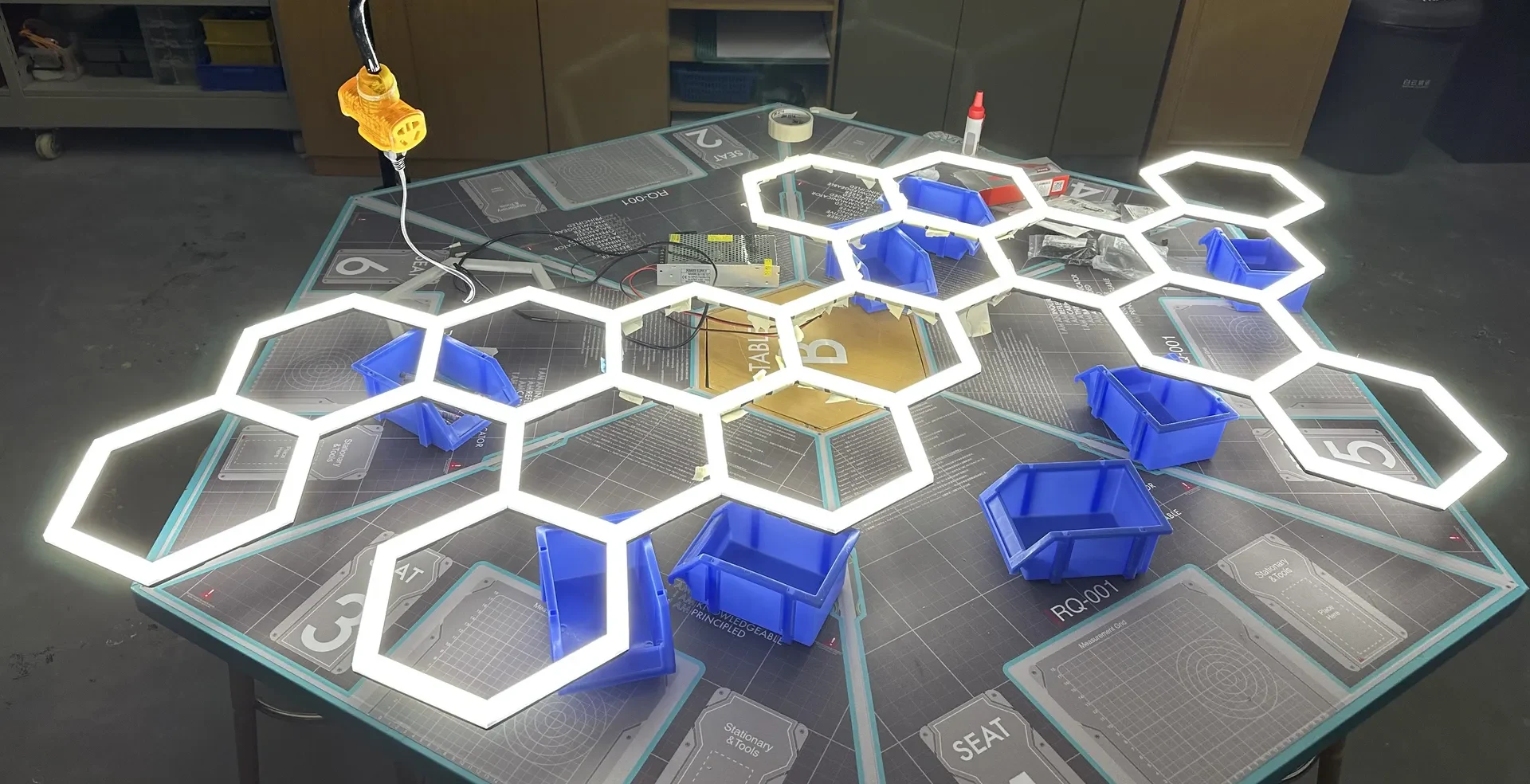

Обрежьте светодиоды до идеального размера. Я выбрал ленты мощностью 240 светодиодов на метр, обеспечивающие тонны света, а также потому, что точки разреза были ближе, чем у полос, которые были у меня под рукой. Это означало минимальное количество «неосвещенных» порций.
Предварительно припаяйте места контактов на полосках, чтобы облегчить проводку.

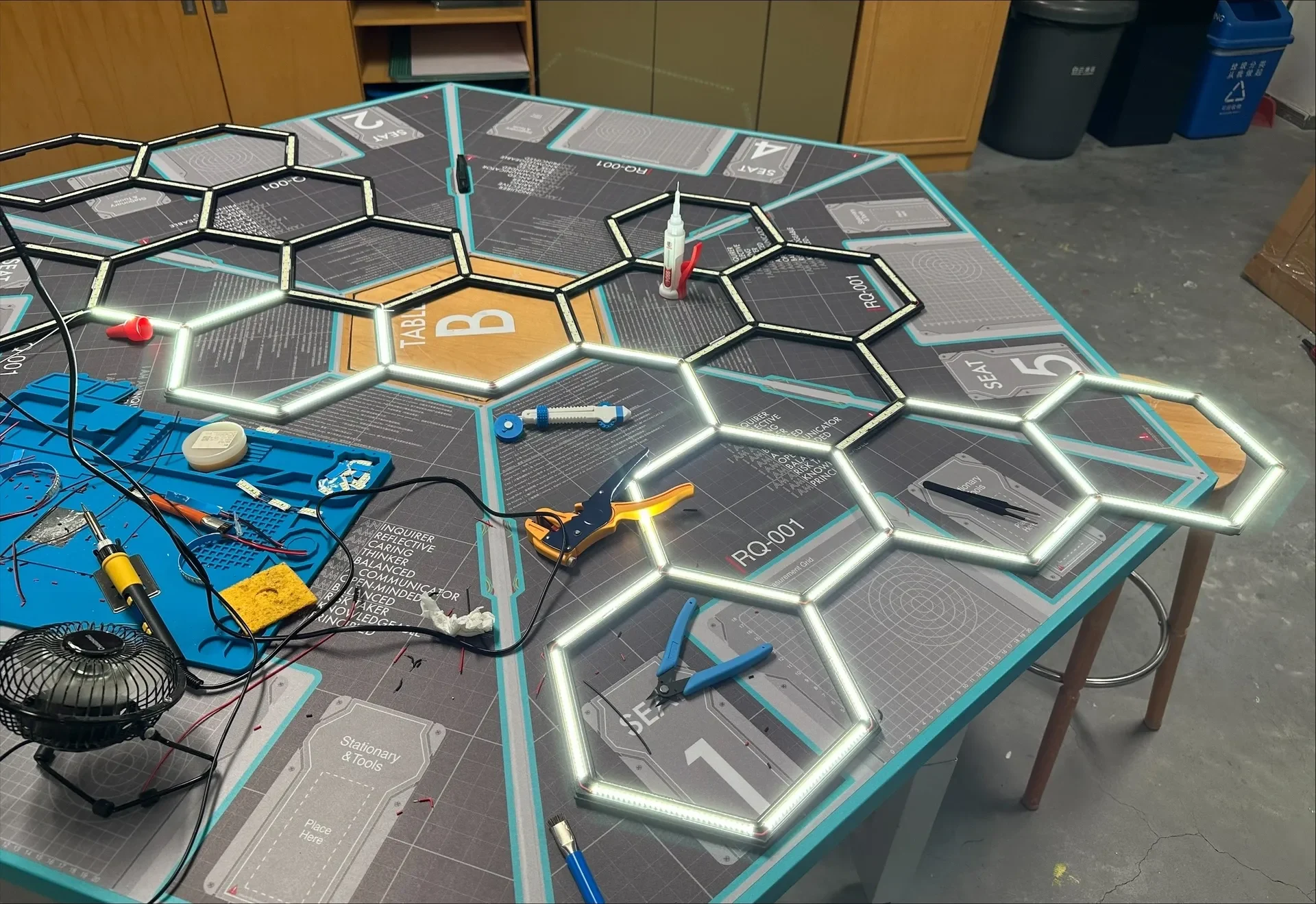

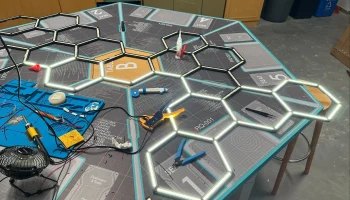

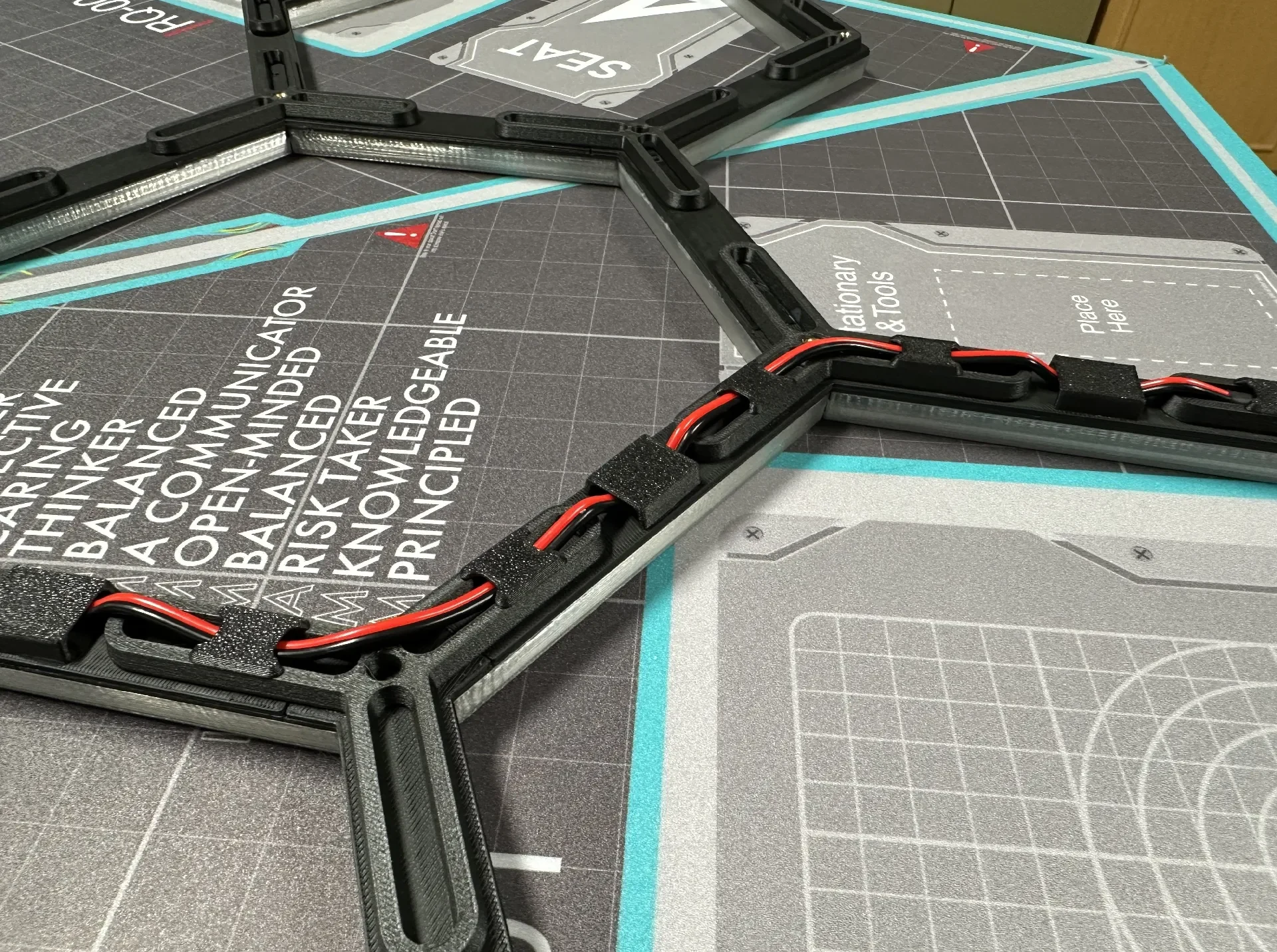

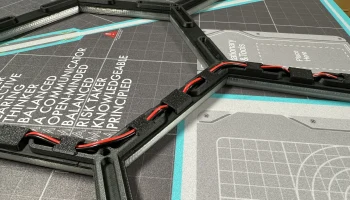

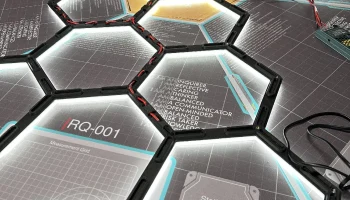

Закрепите светодиодные ленты на месте с помощью клейкой основы и светодиодных зажимов. Распечатайте несколько таких штук и прижмите их между настоящими светодиодами поперек полосы.
Составьте план, как разделить подачу энергии.
я подключил ев
