Federal Signal STH-10 в масштабе 1/3 (реальные измерения пер

Это рабочая модель Federal Signal STH-10 в масштабе ⅓. В этой сирене используется микроволновый двигатель Samsung DE31-00029H. Он также совместим с моделями 29K и 29J, а также с любым другим двигателем Samsung длиной 2,9/2,95 дюйма.

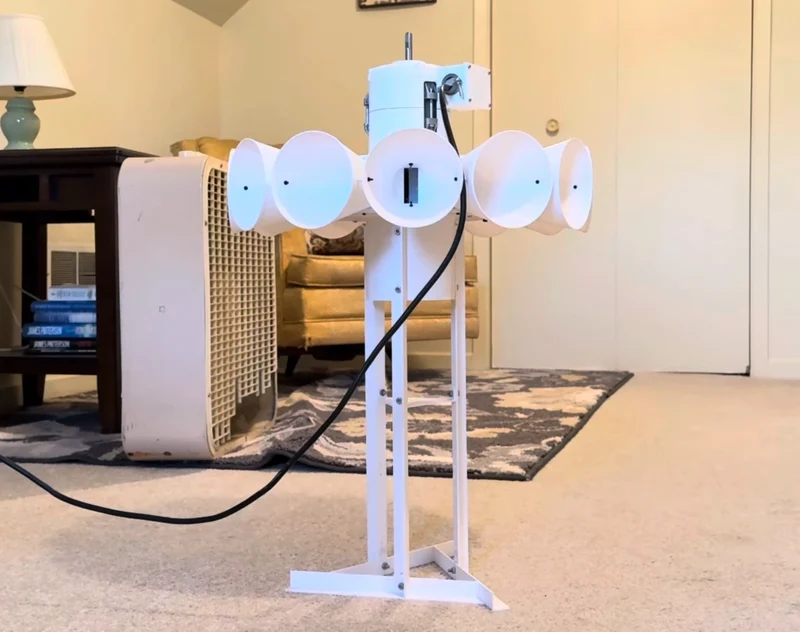

Спасибо моему бойцу Чарли (Northdakotasirens) за фотографию на обложке. Я еще не закончил свою личную сборку.

Модели поставляются уже в предназначенной для печати ориентации. ��

Пожалуйста, распечатайте статор с заполнением 99 процентов. Это гарантирует, что задняя часть статора будет достаточно жесткой, поэтому не будет слишком легко заставить ее прогнуться и вызвать трение ротора.

Аппаратное обеспечение:

12 крепежных винтов M4x10 (подставка в сборе)

Что касается двигателя, загрузите его из распечаток Деметриуса. Собираюсь смоделировать Северо-Западный регион для этой страницы. И больше не делайте перезапись. Я дал оригинальным винтам двигателя еще один шанс, и это потрясающе.

12 гаек M4

7 крепежных винтов M3x10 (статор к двигателю и задняя крышка двигателя к боковой крышке проводов)

10 крепежных винтов M3x6 (соединение впускного отверстия со статором и распределительной коробки с дви��ателем)

12 крепежных винтов M2x14 (рожковые проставки)

24 винта M2x10 (монтажные рожки)

4 винта M2x6 (крышка распределительной коробки)

36 гаек M2

17 термофиксируемых резьбовых вставок M3x5,7 мм.

https://www.amazon.com/gp/product/B08BCRZZS3 (я использовал их)

Вам нужно два таких конд��нсатора и подключить их параллельно, общая емкость 8 мкФ.

https://www.ebay.com/itm/285415751960

8-8 мм, внешний диаметр 14 мм, муфта L-вала 25 мм

https://a.co/d/0iklOR8R

Выбивной кабельный зажим 1/2 дюйма. Вы можете приобрести их в хозяйственном магазине, например Ace, Lowes, Home Depot, Menards и т. д. Это удерживает вилку на месте в распределительной коробке.

Необязательно:

https://www.amazon.com/dp/B0DQY69JX4

Дюбели 40x8x8 мм для увеличения веса ротора. Без них запуск и спуск уже очень хороши, поскольку ротор весит около 380 граммов. Но это прибавит ему около 130 граммов веса, что придаст ему приличную плавность и приблизит его к реальному.

Если вы по каким-то причинам все же хотите распечатать старую хреновую модель, вы можете скачать ее в виде .zip-файла в разделе «Другие файлы». И модель OG OG 2023, и более поздняя переделанная модель Tinkercad находятся в разделе «Другие файлы».
