Оранжевый корпус Pi Zero 3

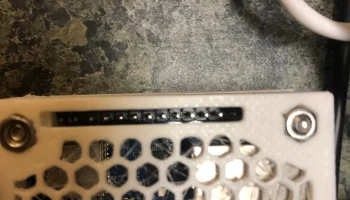

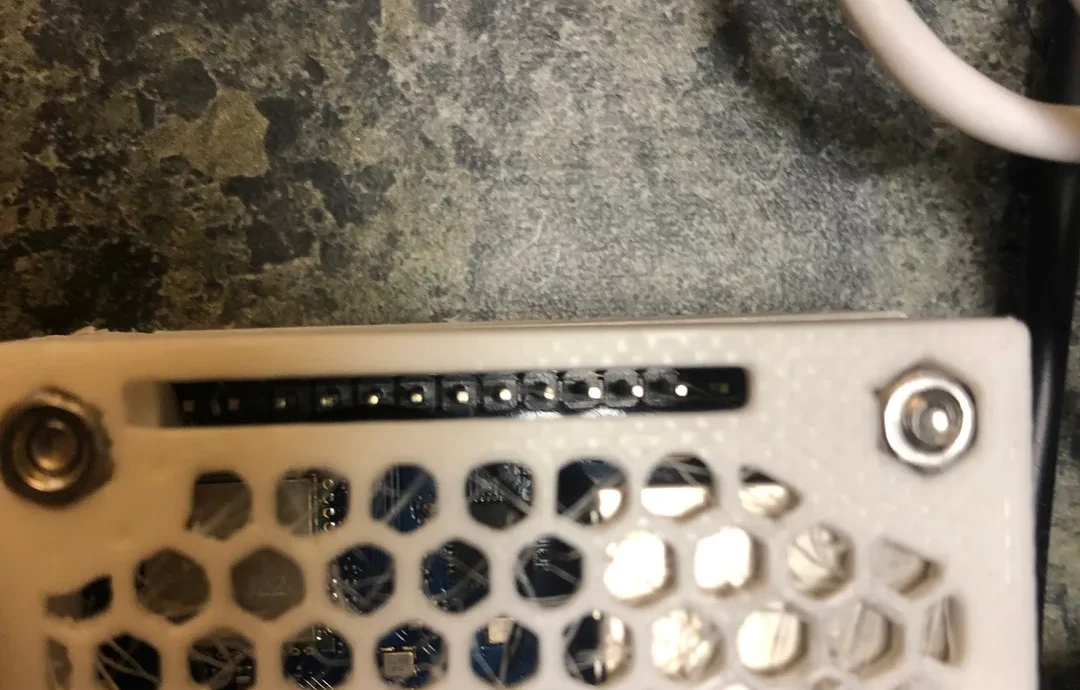

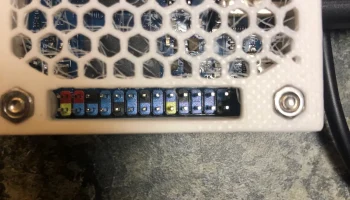

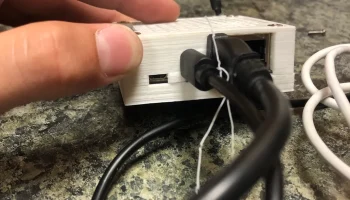

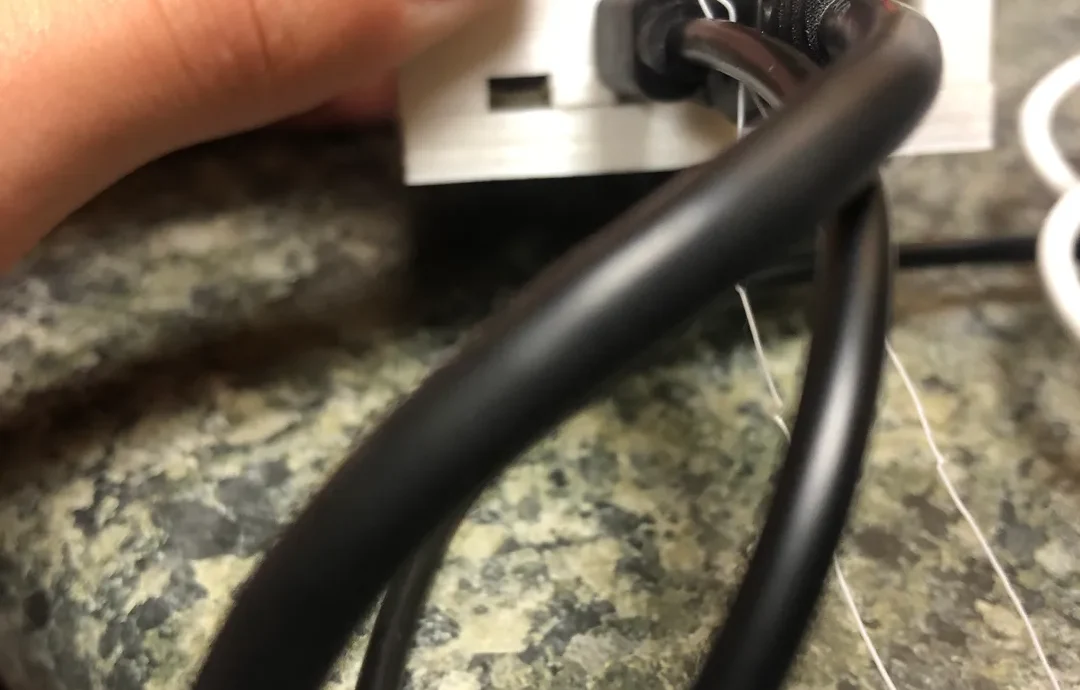

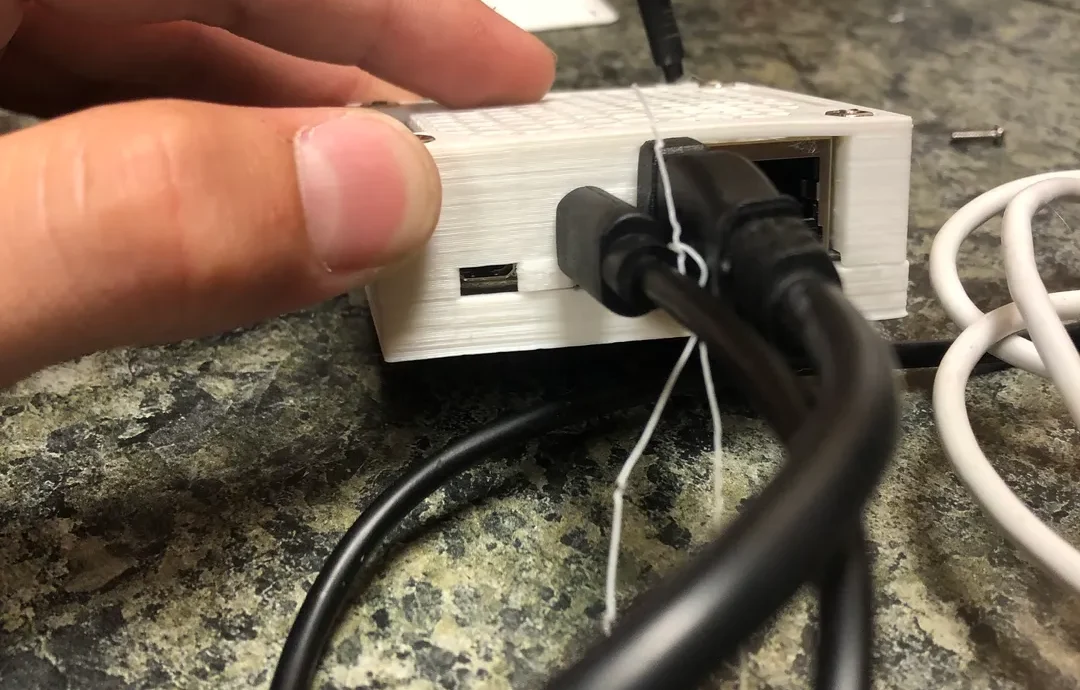

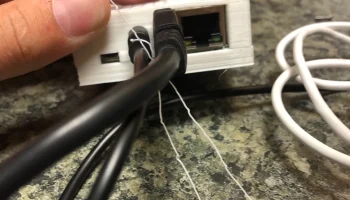

Это мой специально разработанный чехол для Orange Pi Zero 3. Изначально я распечатал другой чехол, но обнаружил, что в нем отсутствуют некоторые аспекты. Опоры, необходимые для маленьких отверстий, мне не понравились, конструкция держателя антенны была неудобной, поскольку затрудняла снятие антенны, а контакты USB были не полностью обнажены.

Движимый этими недостатками, я решил спроектировать собственный корпус с помощью Fusion 360, черпая вдохновение из оригинального дизайна. После шести итераций я наконец пришел к дизайну, который отвечал всем моим требованиям. Я также добавил версию, предназначенную для установки тепловых вставок M3 длиной 4 мм.

Модели должны быть нарезаны с высотой слоя 0,2 миллиметра, чтобы обеспечить правильную работу безопорной части. В моем случае я использовал PLA, но если ваш чип имеет тенденцию перегреваться, вы можете рассмотреть возможность использования вместо него PETG или ABS/ASA.

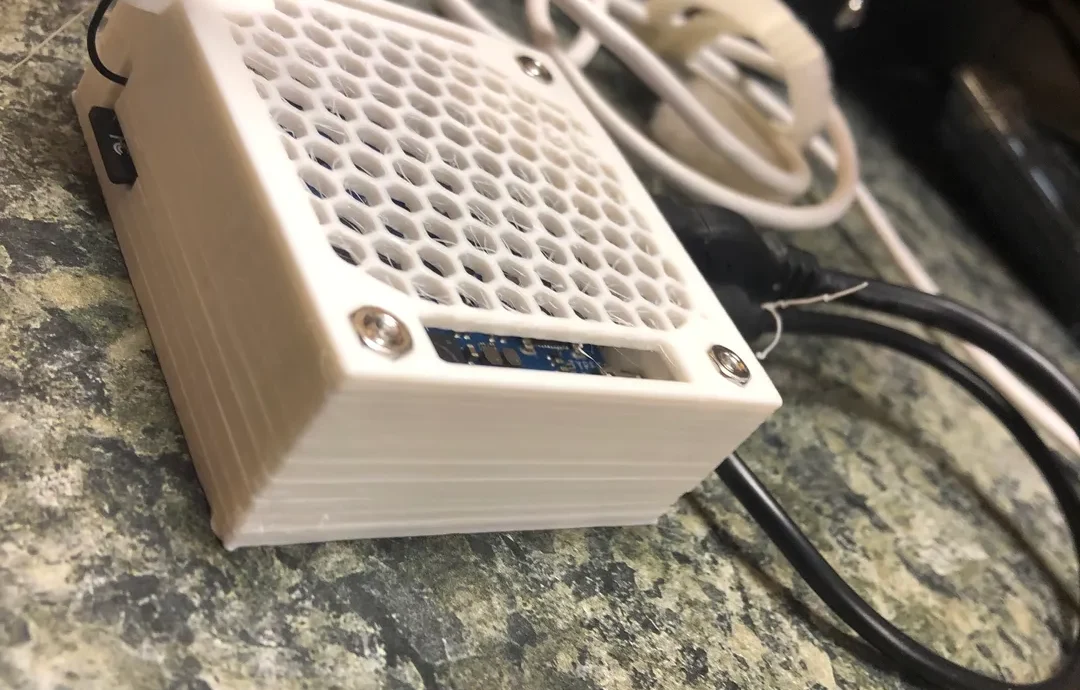

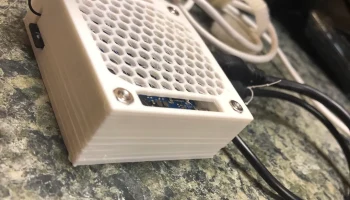

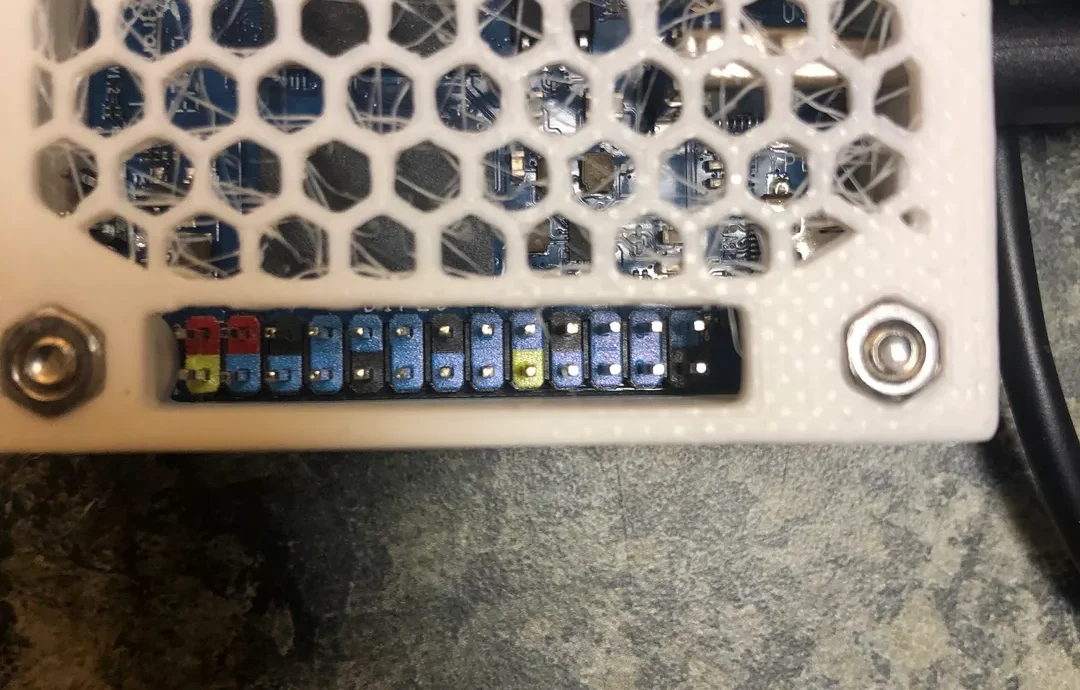

Что касается размера сопла, я тестировал его с соплами диаметром 0,4 мм и 0,6 мм. Шестигранник имеет стенки толщиной 0,8 мм, поэтому теоретически он должен работать с соплом до 0,8 мм, но я это не проверял.

Я мог бы сделать версию с вентилятором, если есть интерес, но мой Orange Pi на самом деле не так сильно нагревается. (и у меня нет вентиляторов на 5 В)
