Держатель для камеры детского телефона *Обновить......

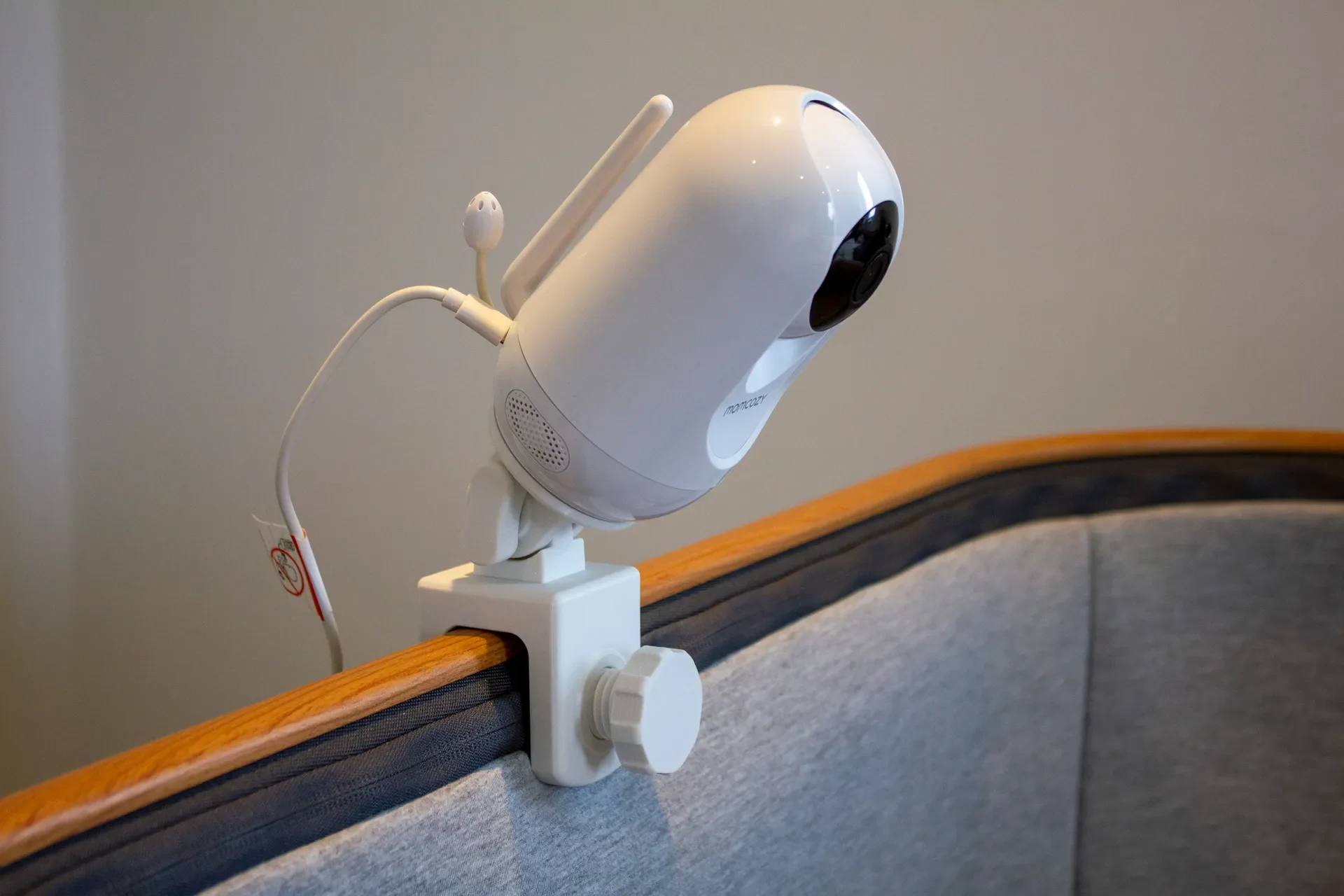

Новая версия, которая подходит ко всем камерам-детям со стандартной резьбой для камеры 1/4-20 UNC.
Легко печатать, нет подставок, все болты можно распечатать
Идея
Новоиспеченный папа, которому не хотелось лишний раз тратить деньги на простой держатель, а также не хотелось сверлить дырки в стене.
Я сделал первую версию специально для установки Momcozy, но мне не понравилось, что на виде виден болт.
В новой версии этой проблемы больше нет, и она совместима со многими другими камерами, имеющими резьбу 1/4-20 UNC.

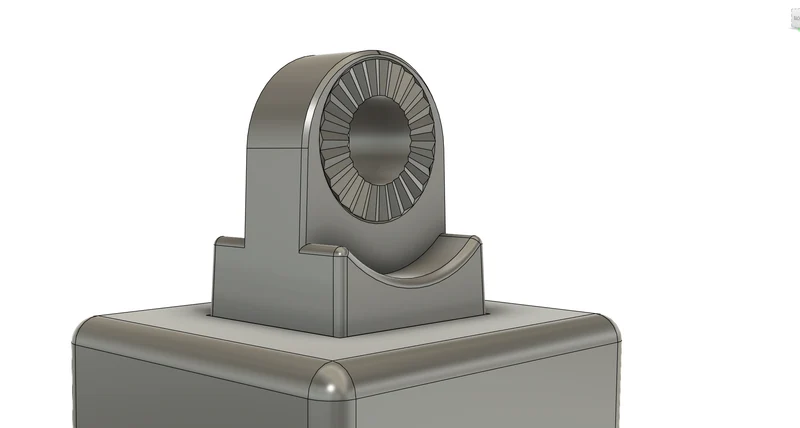

Я смоделировал соединение между платформой камеры и основанием за 20 кликов, чтобы адаптировать угол.
* Обновление
Я переработал все болты и резьбу, чтобы было больше люфта.
Добавлен файл *.step, не стесняйтесь изменять.

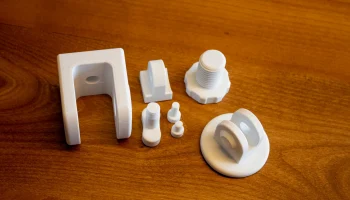

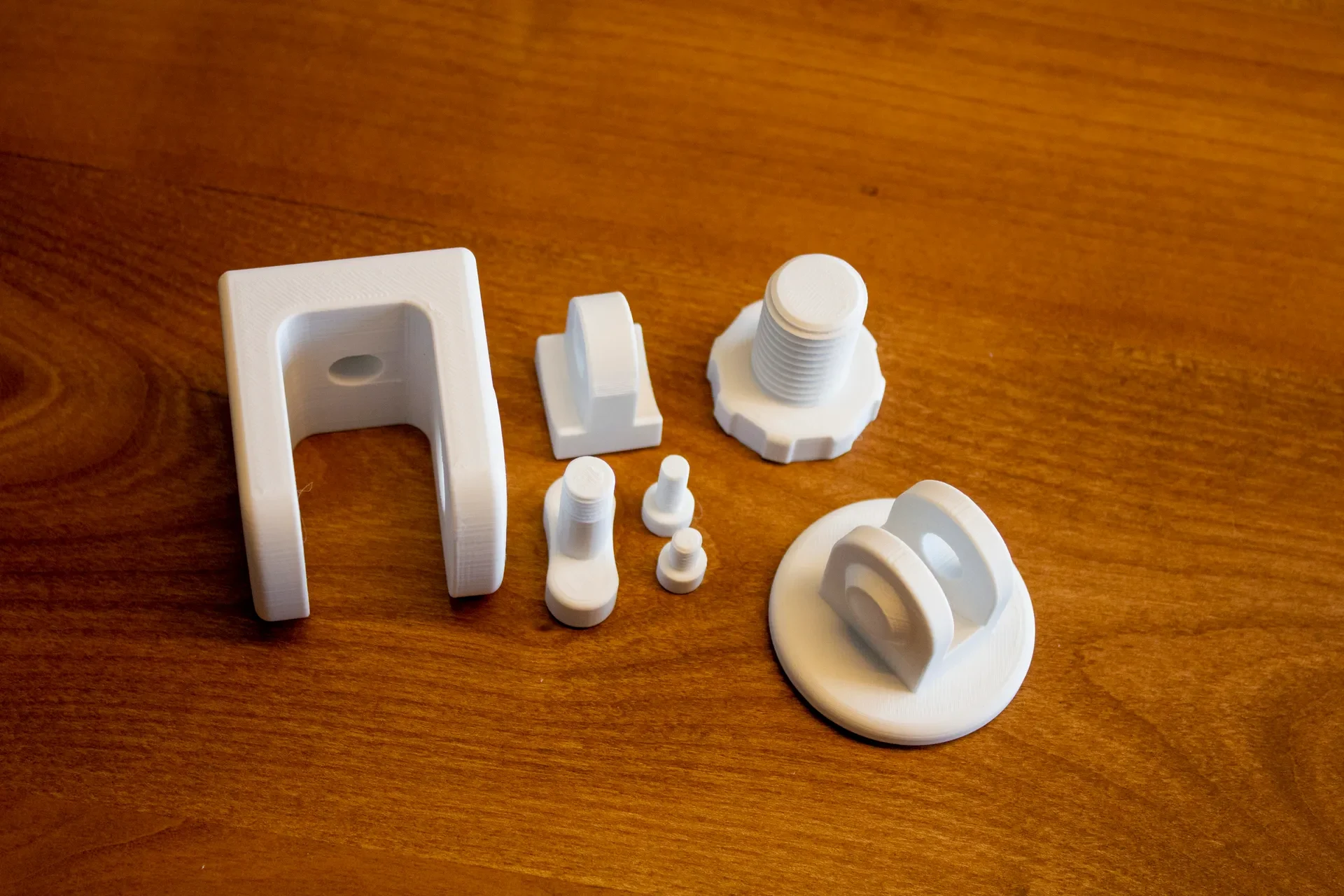

Части
Зажимное основание
Базовый верх
Платформа камеры
1 большой болт 20 мм, легко поворачиваемый рукой
1 болт 6 мм для соединения основания с верхом
1 болт 10 мм с ручкой для регулировки угла камеры
1x болт камеры 1/4-20 UNC

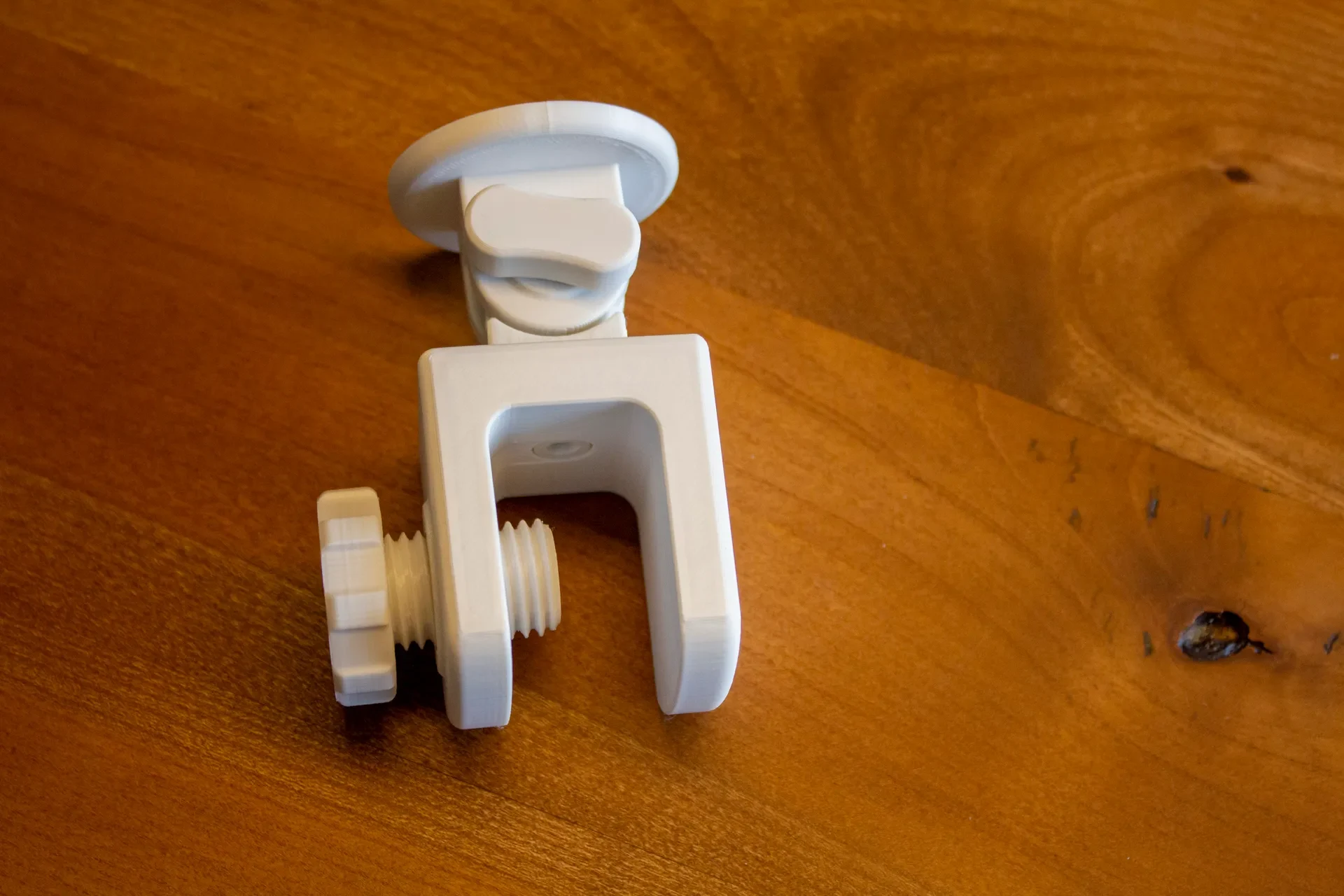

Как собрать?
Убедитесь, что в отверстиях для болтов нет мелких кусочков нити. Если да, удалите их с помощью режущего инструмента.
Проверьте все болты перед тем, как вставить их в отверстия, иногда нужно немного повернуть их вперед и назад (я удалил 0,1-0,15 мм на всех резьбах болтов — это необходимо при 3D-печати болтов)
Соедините верхнюю часть основания с основанием с помощью болта 6 мм — необходим шестигранный ключ на 5 мм (6 мм длиннее, чем болт 1/4-20 UNC)
Вверните болт 20 мм в основание.
Подсоедините камеру к платформе с помощью болта камеры 1/4-20 UNC — необходим шестигранный ключ на 5 мм.
Теперь соедините платформу с верхним основанием с помощью болта 10 мм с ручкой.
Затягивайте все болты осторожно, не перетягивайте.
Что вам нужно?
Детали и болты следует печатать с разными настройками. Болты долж��ы быть прочнее
Инструкции по печати
Я распечатал все на Creality K1.
Сейчас я рекомендую PETG, потому что он более гибкий и со временем не меняется.
Конечно, вы можете использовать свою собственную нить с вашими настройками. В таблице ниже приведены мои настройки, которые дают хорошие результаты для болтов.
Поддержка качества деталей. Заполнение. Края. Ст��ны. Верхний/нижний слой.
Основание/Верх/Платформа 0,16 мм Нет 25% Гироид № 3 4-6
Болты 0,16 мм Нет 50% Гироид Нет 4 5-6
