Мощный механизм открывания переключателя, напечатанный на...
Переработано для ваших нужд
Я потратил слишком много времени на совершенствование искусства открытия переключателей клавиатуры, напечатанных на 3D-принтере, которые:
Прочный, служит долго и не ломается
Модульный, легко заменяемый зубец или зубцы, не перепечатывая все это
Эргономичный + экономичный, нет необходимости быть слишком большим или маленьким, прост в использовании и обращении.
Легкое хранение: с помощью магнитов или штифтов, которые позволяют закрыть коробку, как популярный дорогой открыватель выключателя.

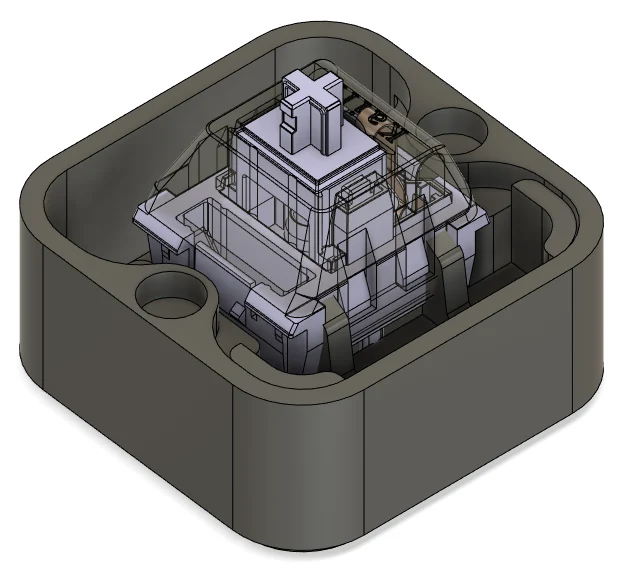

Универсальный, способен открыть все, если не большинство популярных марок переключателей в стиле MX.
Выглядит хорошо. Конечно, это должно выглядеть хорошо.
Как печатать

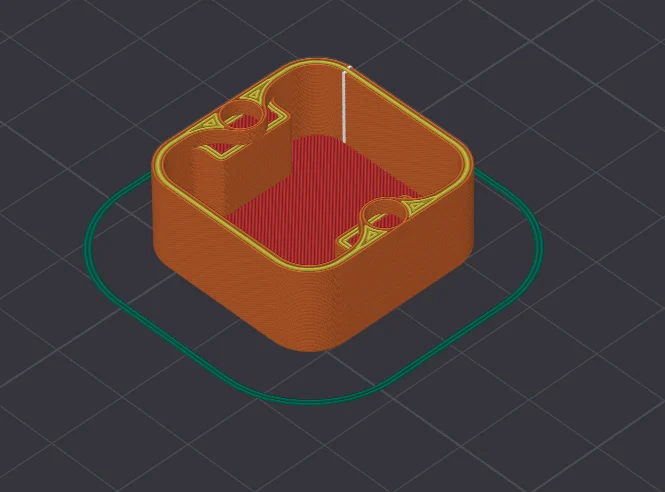

Распечатайте «Коробку переключателей» так, как вам нравится, лицевой стороной вверх, с настройками слоя и вс��м остальным по вашему вкусу. Поддержка не требуется
Распечатайте «Зубцы» лицевой стороной вниз, как показано на рисунке, обязательно используйте высоту слоя 0,15 мм или меньше. Очень важно печатать таким образом, чтобы максимизировать прочность детали. Поддержка не требуется
Не стесняйтесь регулировать настройку компенсации размера X-Y, если детали зубца не подходят или слишком ослаблены.
Сборка

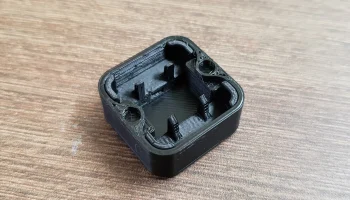

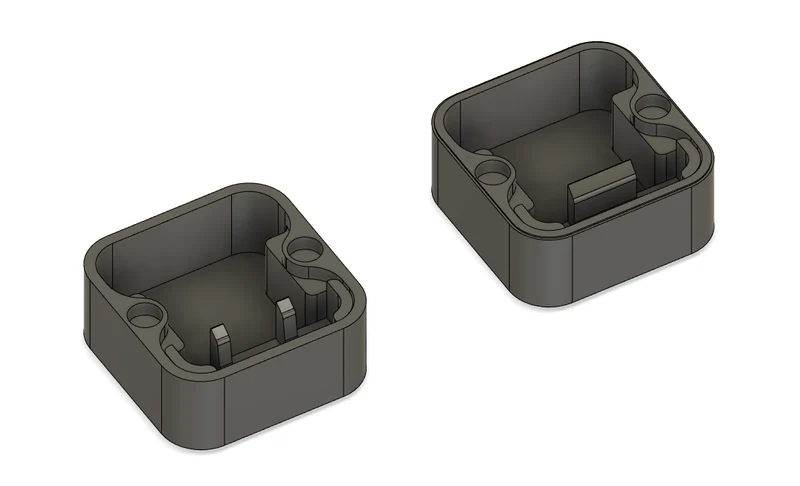

Имеется 2 части «Распределительные коробки» и «контакты». Двойные штыри входят в коробку типа Gateron, один контакт — в коробку типа Kailh.

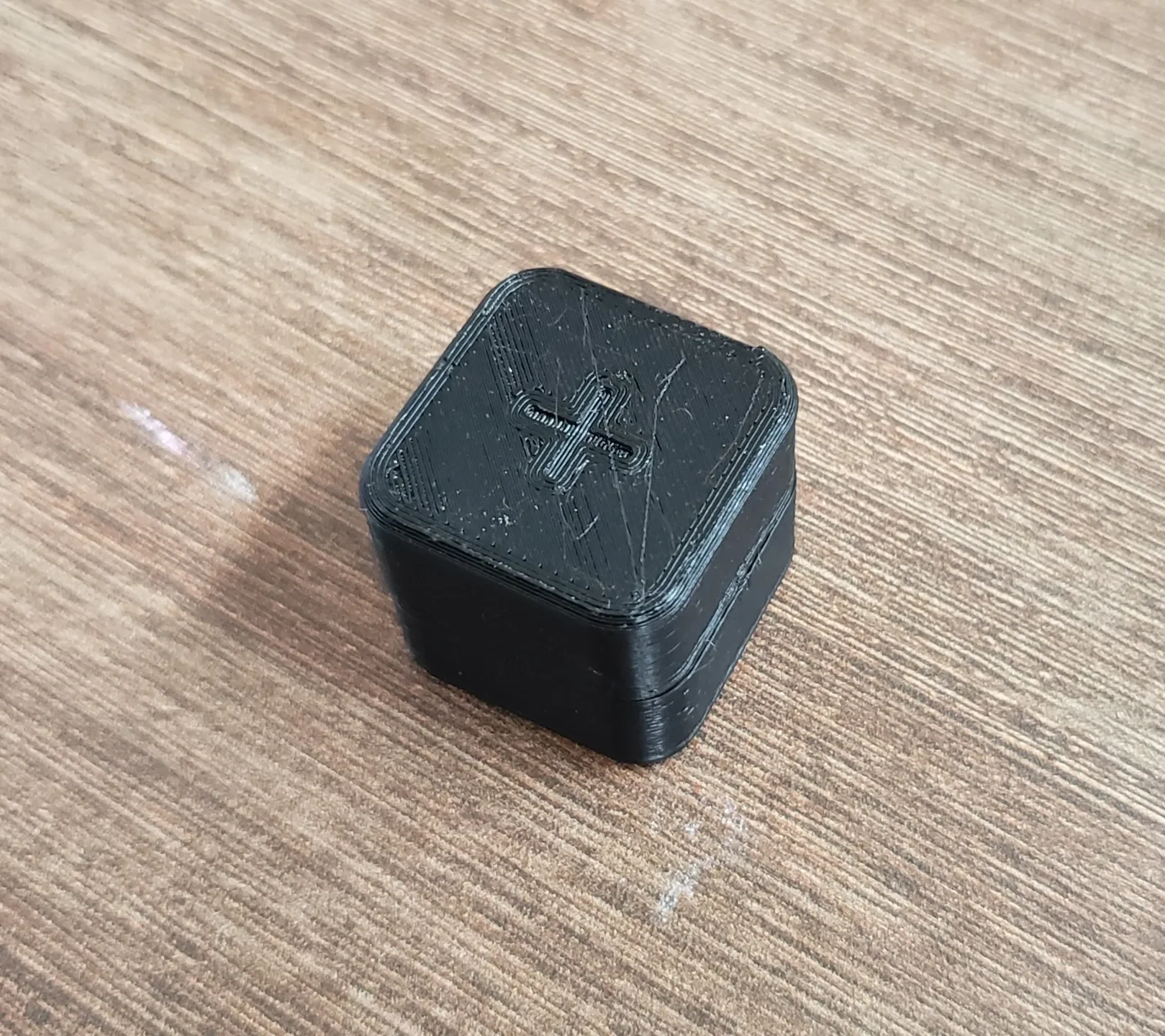

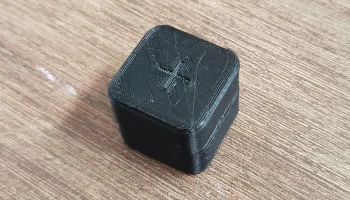

Поле типа Gateron отмечено знаком плюса внизу, поле типа Kailh отмечено знаком минуса внизу.
Для одной коробки требуется модуль с двумя контактами

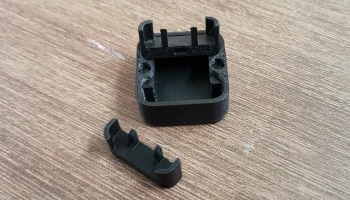

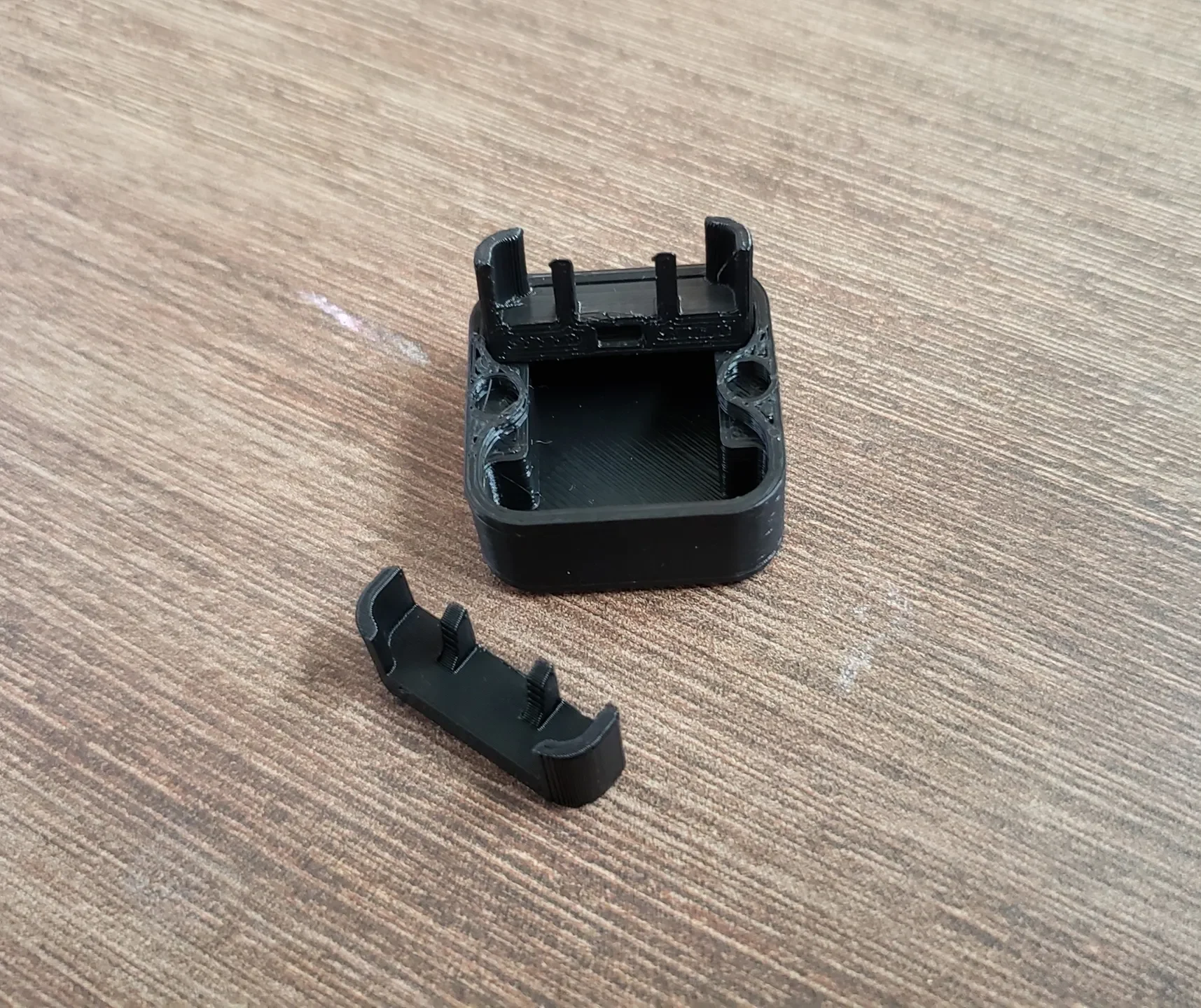

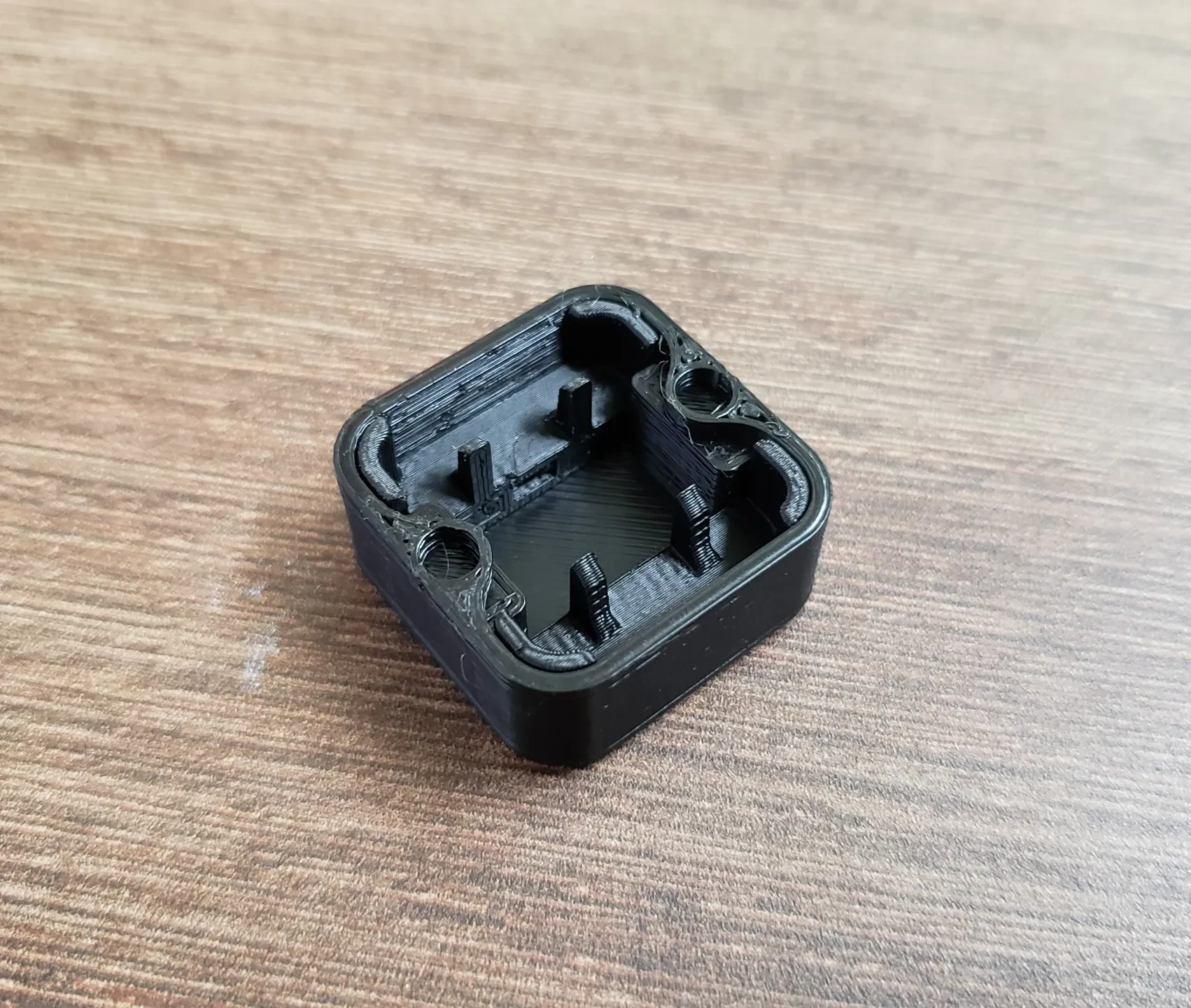

Запресс��йте модуль зубца в коробку, нажав на выступы с каждой стороны.
Установите магниты размером 4 x 2 мм в гнездо для магнитов. Кроме того, если у вас нет магнитов, используйте прилагаемый стопорный штифт.

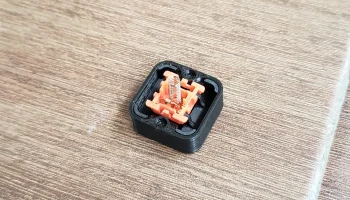

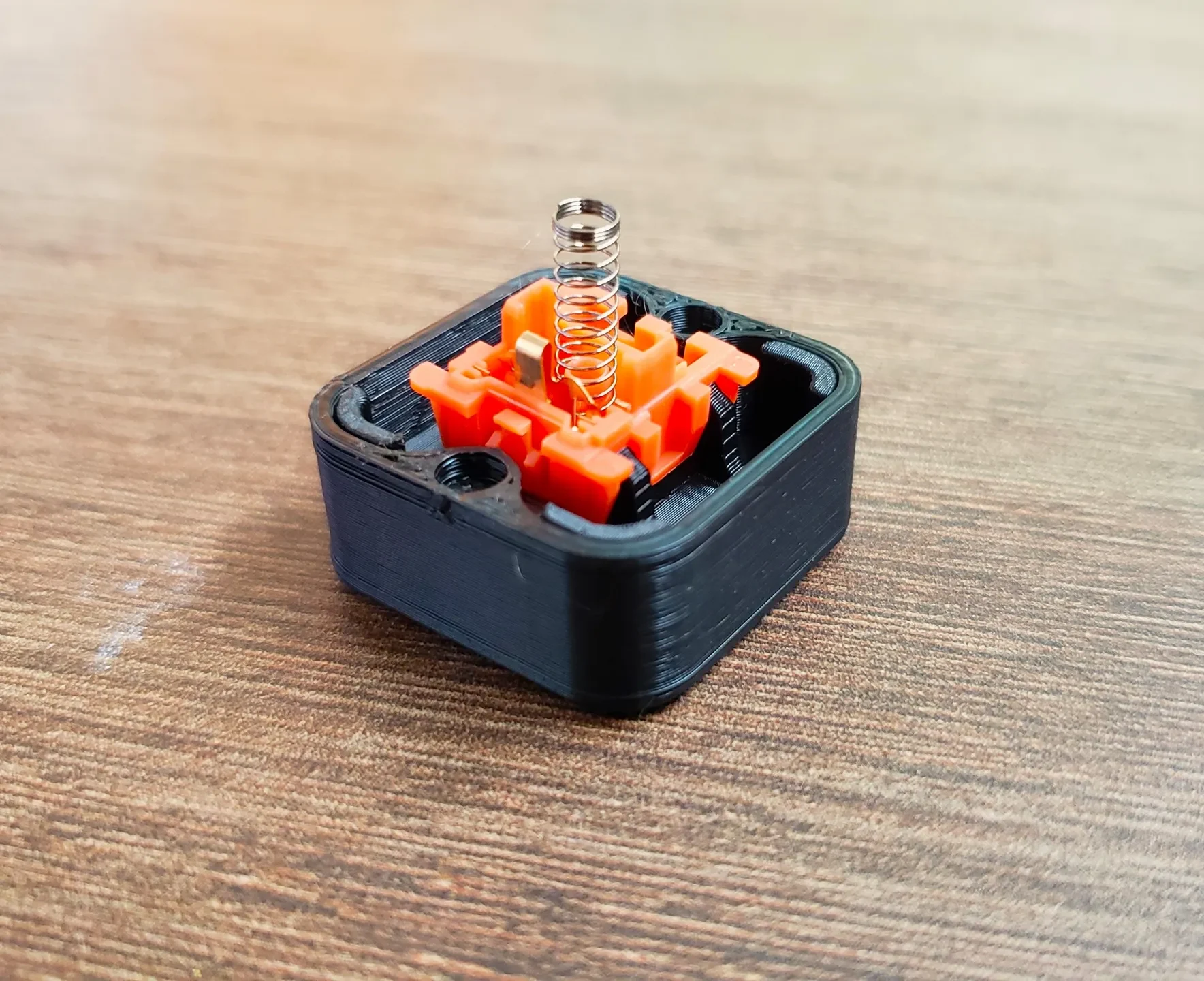

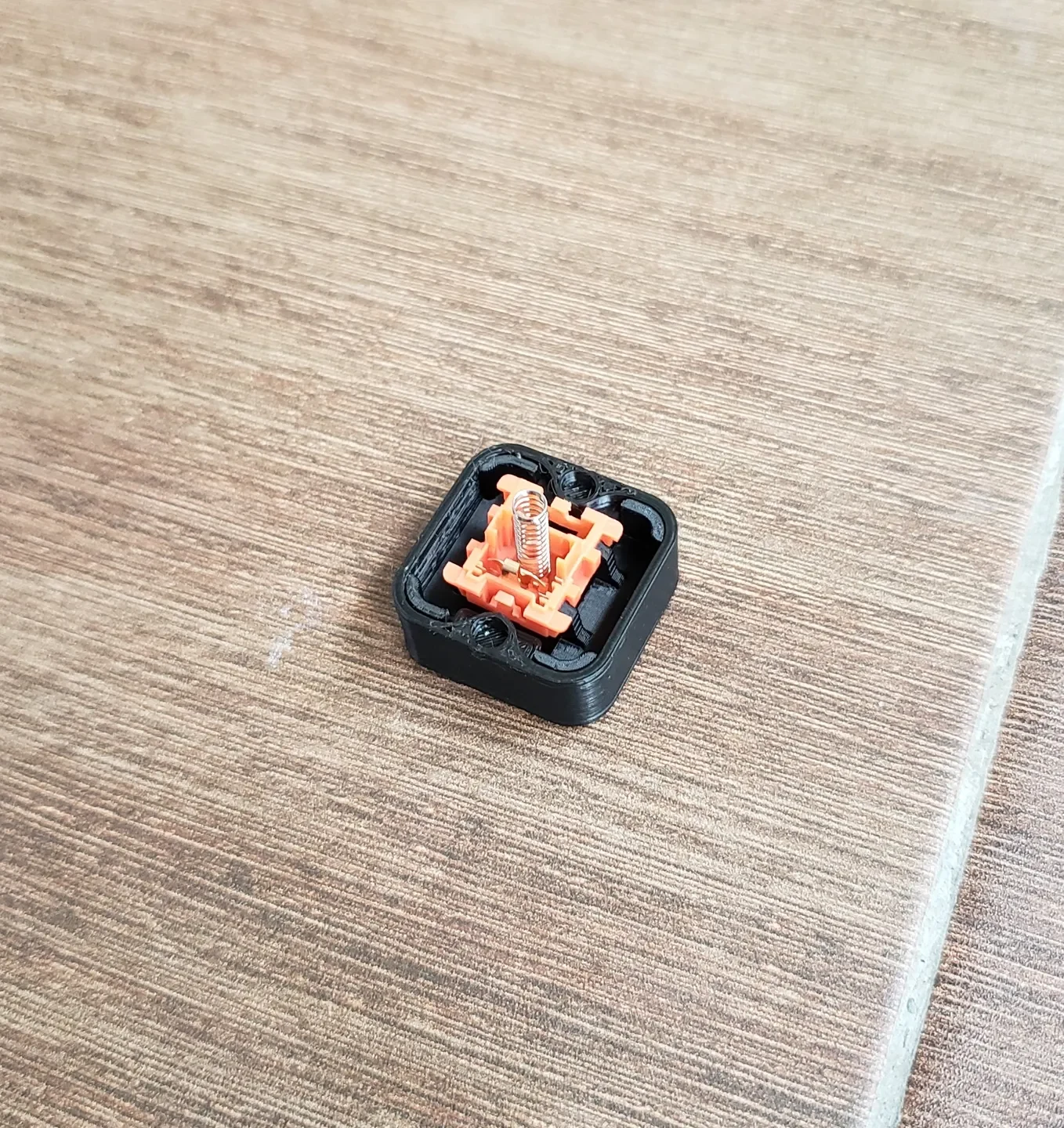

Ваш выключатель готов. Чтобы заменить штыри, поднимите их с помощью отвертки, используя прорезь в зубцах.
Последнее слово
Ни один проект ��е остается завершенным, даже после 10 итераций дизайна, я уверен, что вы найдете в этом дизайне вещи, которые можно улучшить. Любые идеи или комментарии приветствуются
Я потратил слишком много энергии и времени на разработку этого проекта. Надеюсь, вам понравится!
