Т.У.ОД.Т.Д.

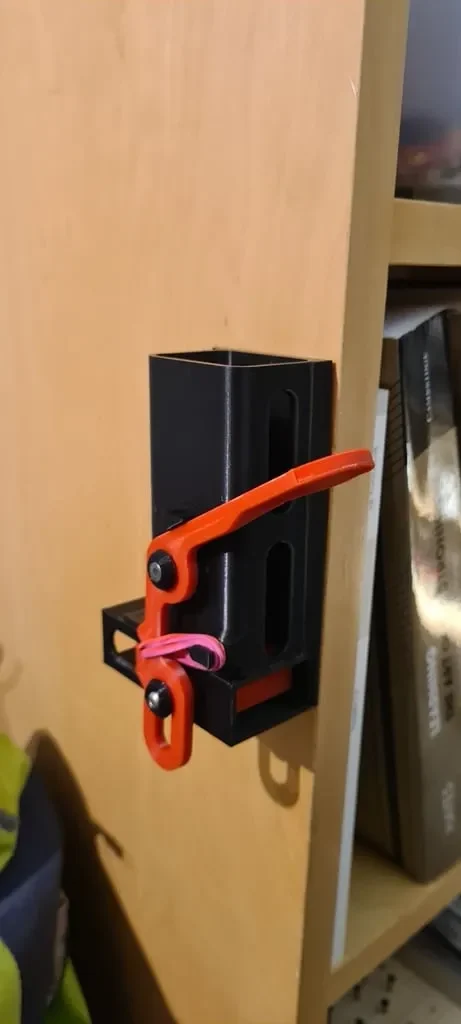

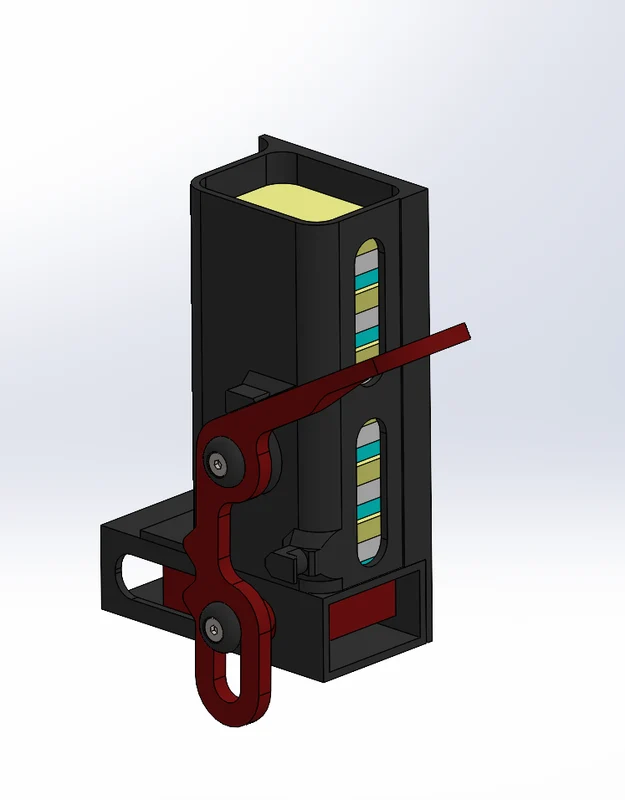

Совершенно излишне продуманный дозатор для посудомоечной машины

Используйте таблетки для посудомоечной машины эффективно и целеустремленно!

Можно использовать только с вкладками из водорастворимой фольги.

Распечатывайте и пользуйтесь загрузчиком!!!

Загрузчик немного уже основного питателя, это нужно для того, чтобы загнуть неровные края фольги.

Всегда загружайте свой T.U.O.D.T.D с помощью загрузчика!

Необходимое оборудование

2x тепловая вставка M3

1 винт M3x6, желательно с потайной головкой

1 винт M3x20, желательно с потайной головкой

1 или несколько резинок, я использую 2x ø30 мм.

Видео быстрой сборки: https://www.youtube.com/shorts/1UZciCj1Gq4

Использование загрузчика: https://youtube.com/shorts/TyFwoVQZEAA

Выдача таблетки: https://youtube.com/shorts/HiZ3KsYhzsU

Пост-печать

Собрать основной корпус

После печати и очистки отпечатка уделите особое внимание сопрягаемым поверхностям Upper_body и Lower_body.

Приклейте отмеченные поверхности верхнего\_тела к нижнему\_корпусу.

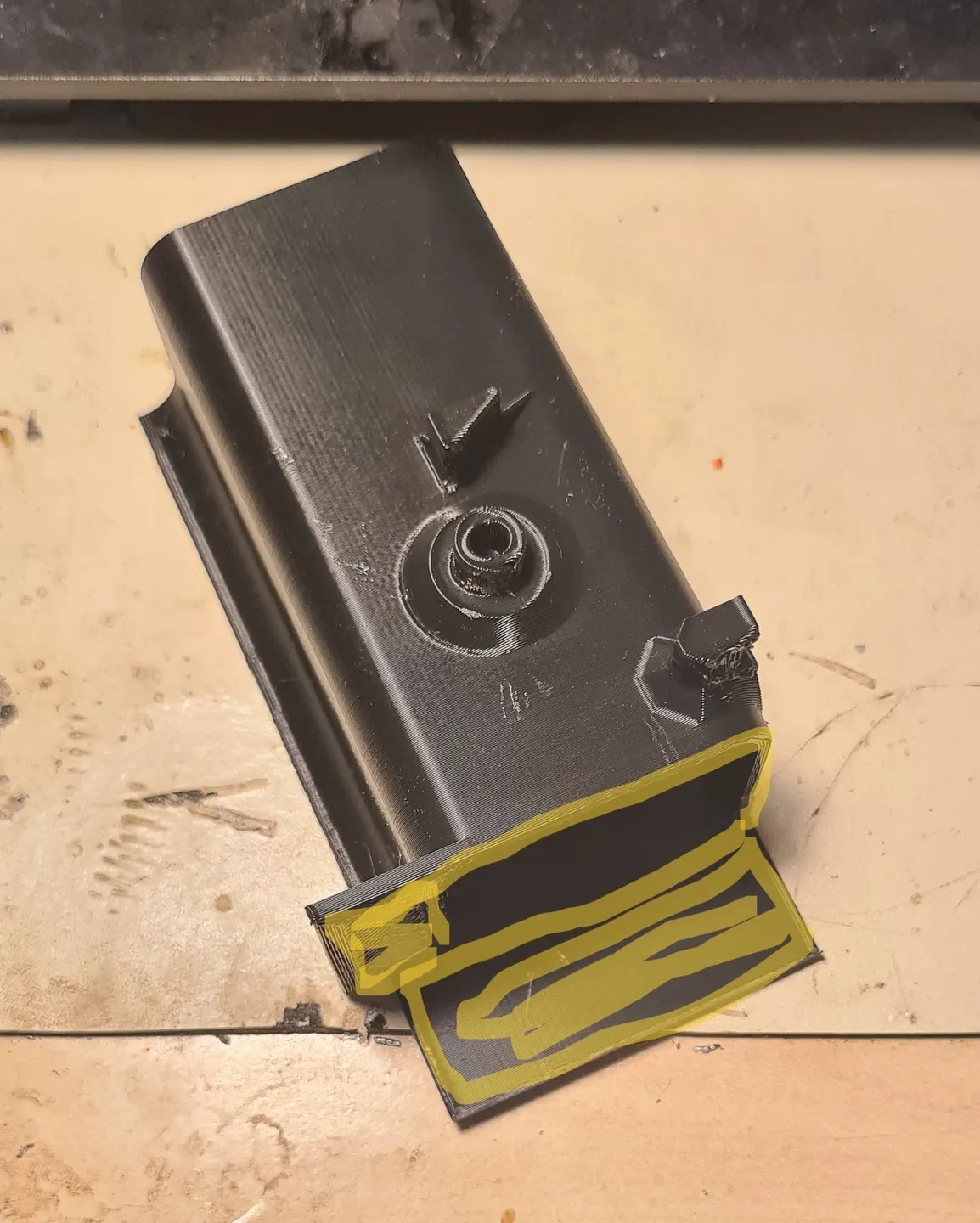

сопрягаемая поверхность Upper_body

нижняя_боди сопрягаемая поверхность

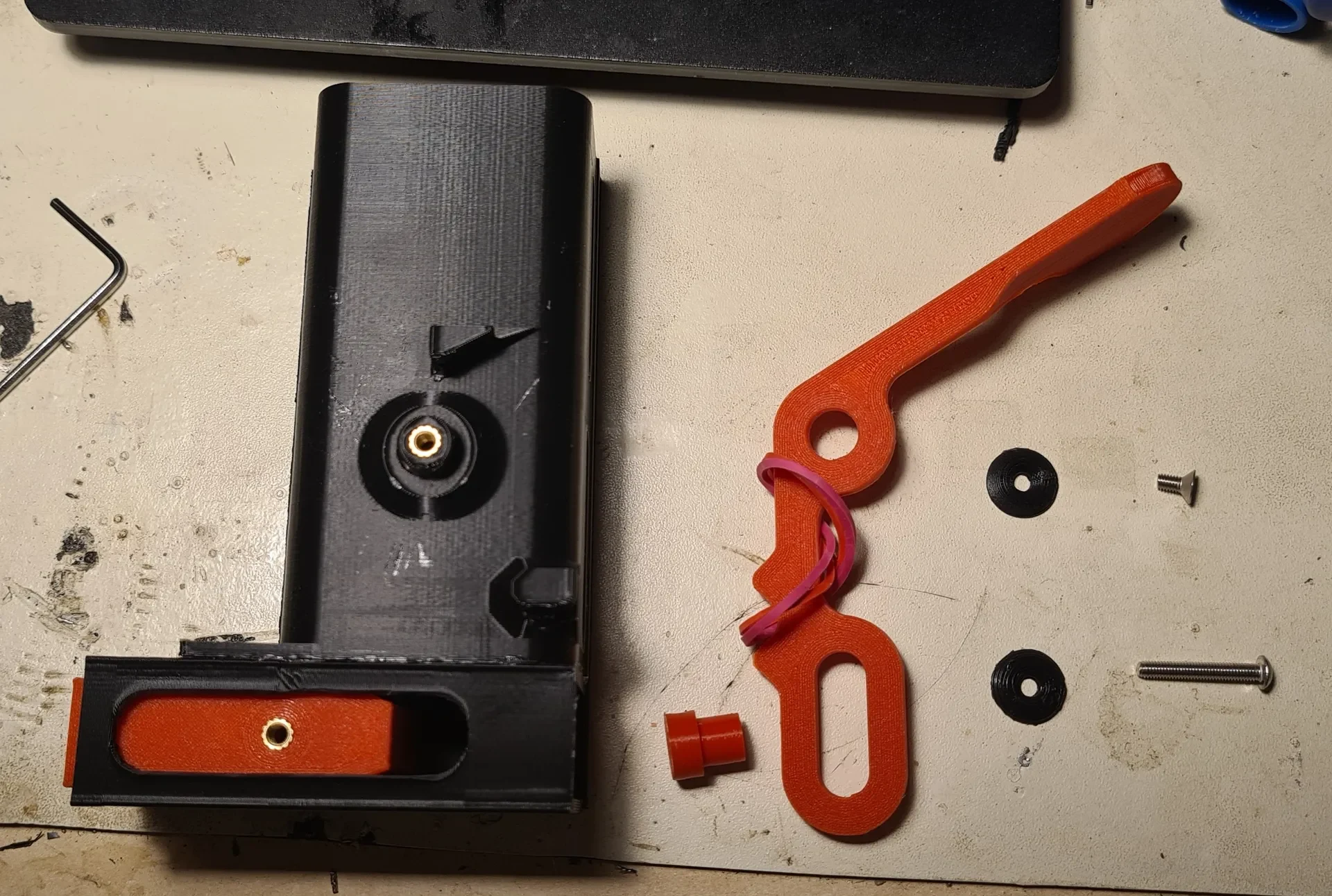

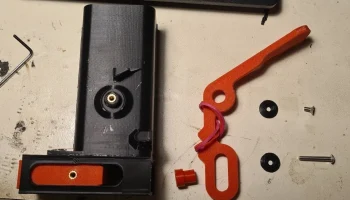

Собираем остальную часть дозатора.

Вставьте термовставки в верхнюю часть корпуса и слайдер.

Завяжите резинку вокруг руки.

Используйте винт M3x20 с колпачком и проставкой, чтобы прикрепить рычаг к ползунку.

Используйте винт m3x6 и колпа��ок, чтобы прикрепить рычаг к верхней части корпуса.

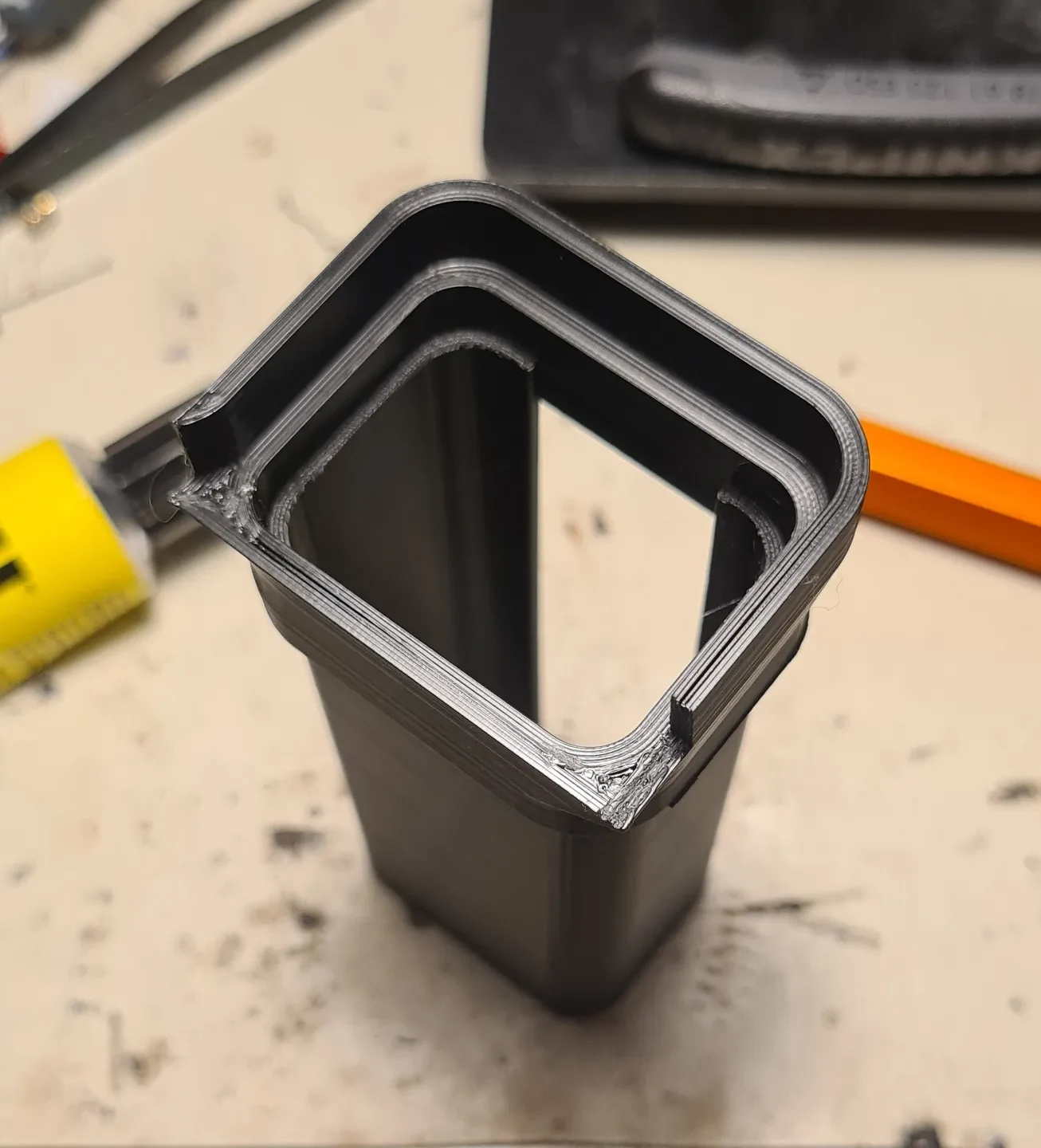

Соберите погрузчик

Нанесите немного клея на внешний край загрузчика и приклейте его к адаптеру.

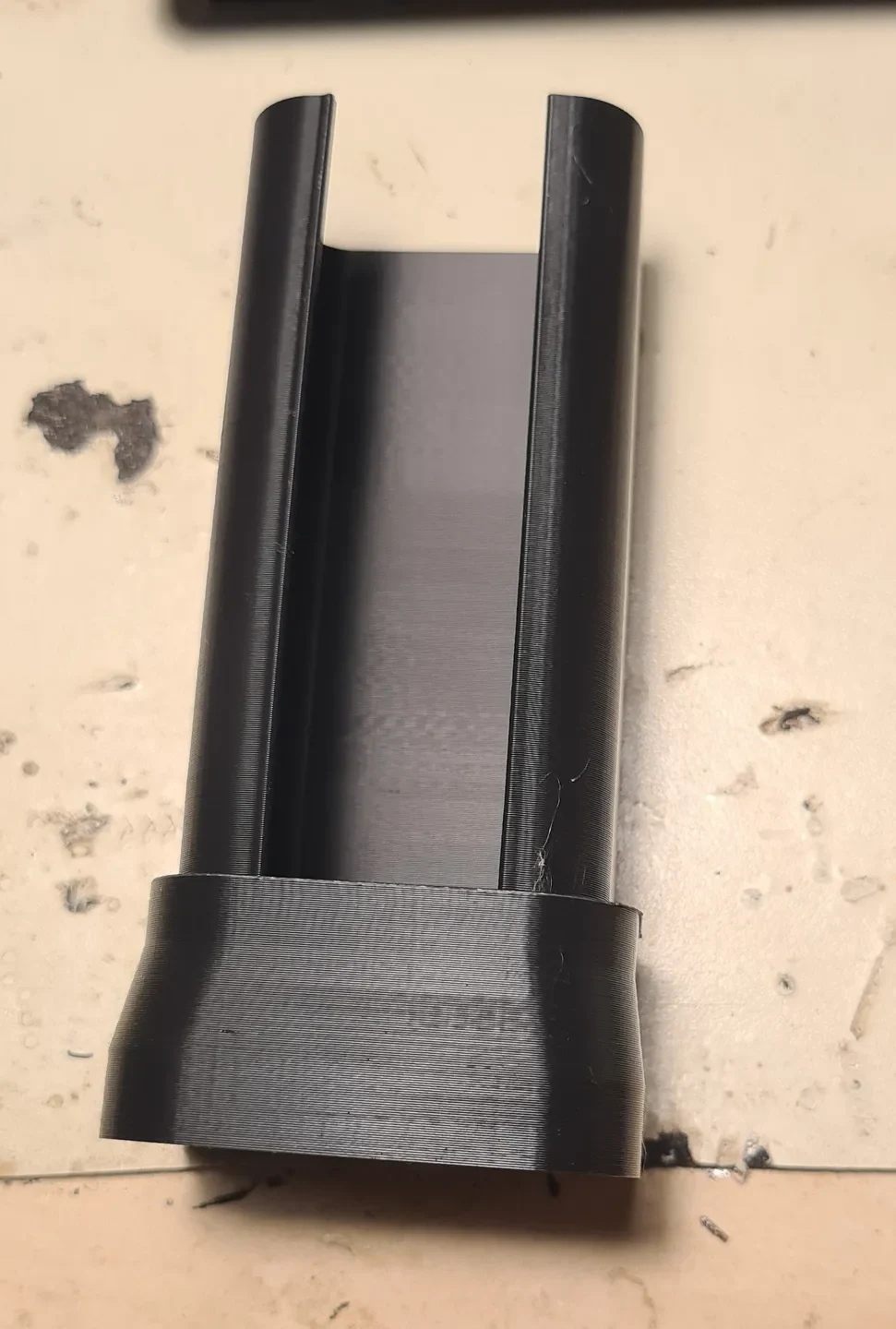

Загрузочная трубка НЕ ​​прилегает ровно к нижней части адаптера и останавливается примерно на полпути, это правильно.

Отверстие трубки должно располагаться напротив выреза в адаптере.

Убедите��ь, что отверстие трубки обращено в сторону от выреза в адаптере.!

Загрузочная трубка НЕ ​​находится на одном уровне с нижней частью адаптера, это правильно.
