Магнитный держатель с храповым механизмом......

Источник:

www.printables.com

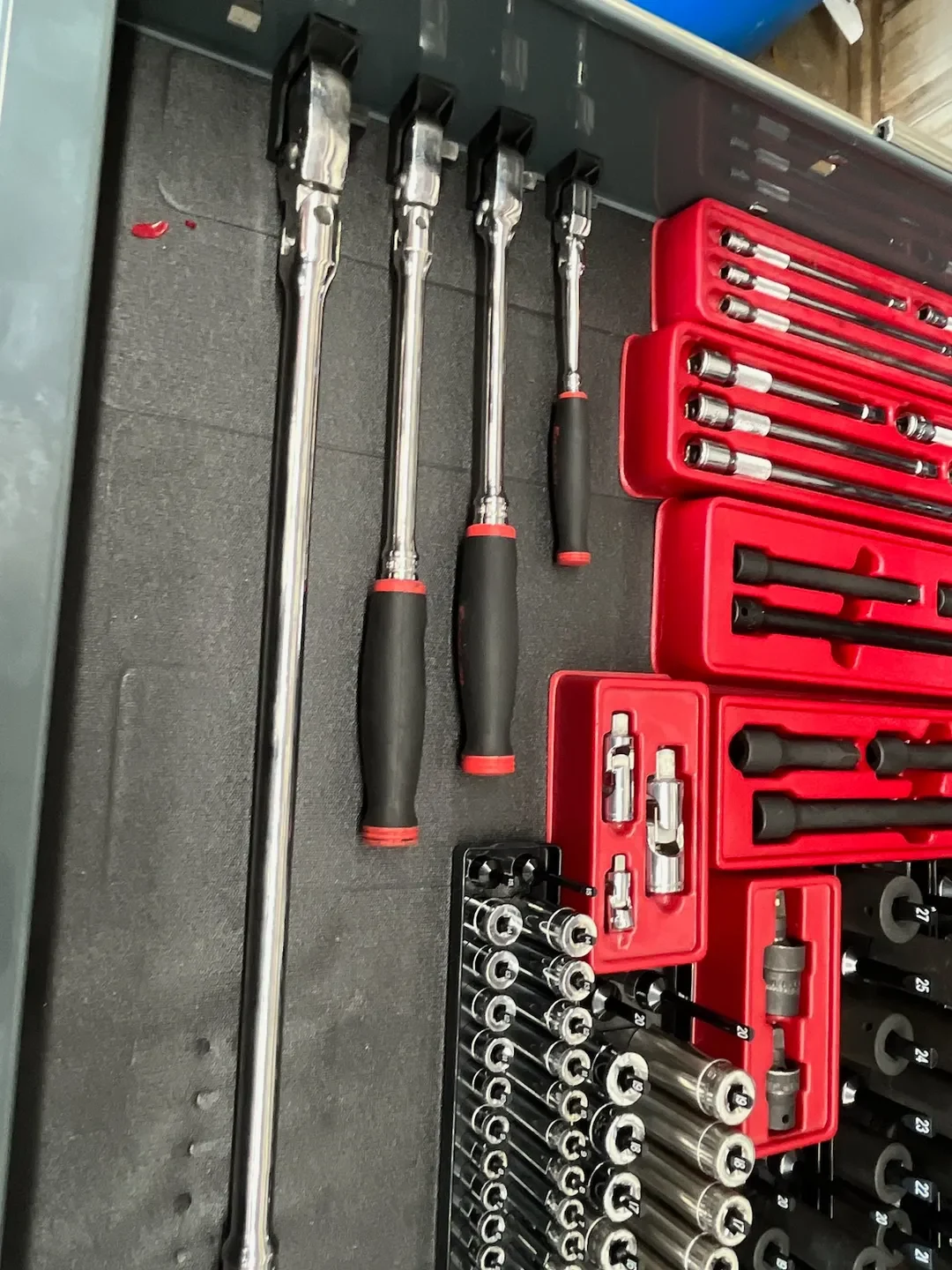

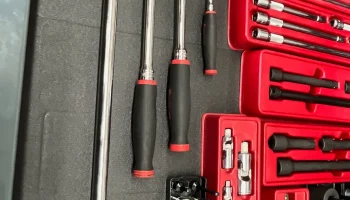

Упрощенный дизайн, который подойдет к металлической стенке вашего ящика для инструментов или лицевой стороной вниз в ящике для инструментов.

Лучше всего работает с трещотками Snap-on, но подойдет и другим брендам с похожим типом корпуса.

В качестве магнитов использовались неодимовые магниты N52 размером 6х12х3 мм.

Ссылка Amazon на использованные магниты:

Сверхсильные редкоземельные магниты MIN CI, небольшие прямоугольные неодимовые магниты, сверхмощные магниты, для холодильника, промышленное украшение, доска для хранения инструментов на кухне, 12 x 6 x 3 мм 60P: Amazon.com: Industrial & Scientific

Лучше всего печатается, если вырез для магнита расположен вертикально. Никакие опоры в этом случае не требуются.

.20 высота слоя

Заполнение 100 %, так как инструменты будут его бить, но 100 % не требуется.

Имеет допуск 0,3 мм на отверстие магнита.

Доступно 6 размеров, подходящих для трех наиболее распространенных размеров трещоток: ¼", 3/8" и ½".

Версия -2 имеет отверстие для храпового механизма на 1 мм шире, именно эту версию я рекомендую.

Для фиксации магнитов хорошо подойдет суперклей или эпоксидная смола.

Размеры отверстия магнита:

¼: 25,3 мм в длину, 12,3 мм в ширину, 3,3 мм в глубину.

3/8: 30,3 мм в длину, 12,3 мм в ширину и 3,3 мм в глубину.

½: 42,3 мм в длину, 12,3 мм в ширину и 3,3 мм в глубину.

Я обновил модель, добавив в нее взаимосвязанные версии, расстояние между которыми составляет ½ дюйма.
