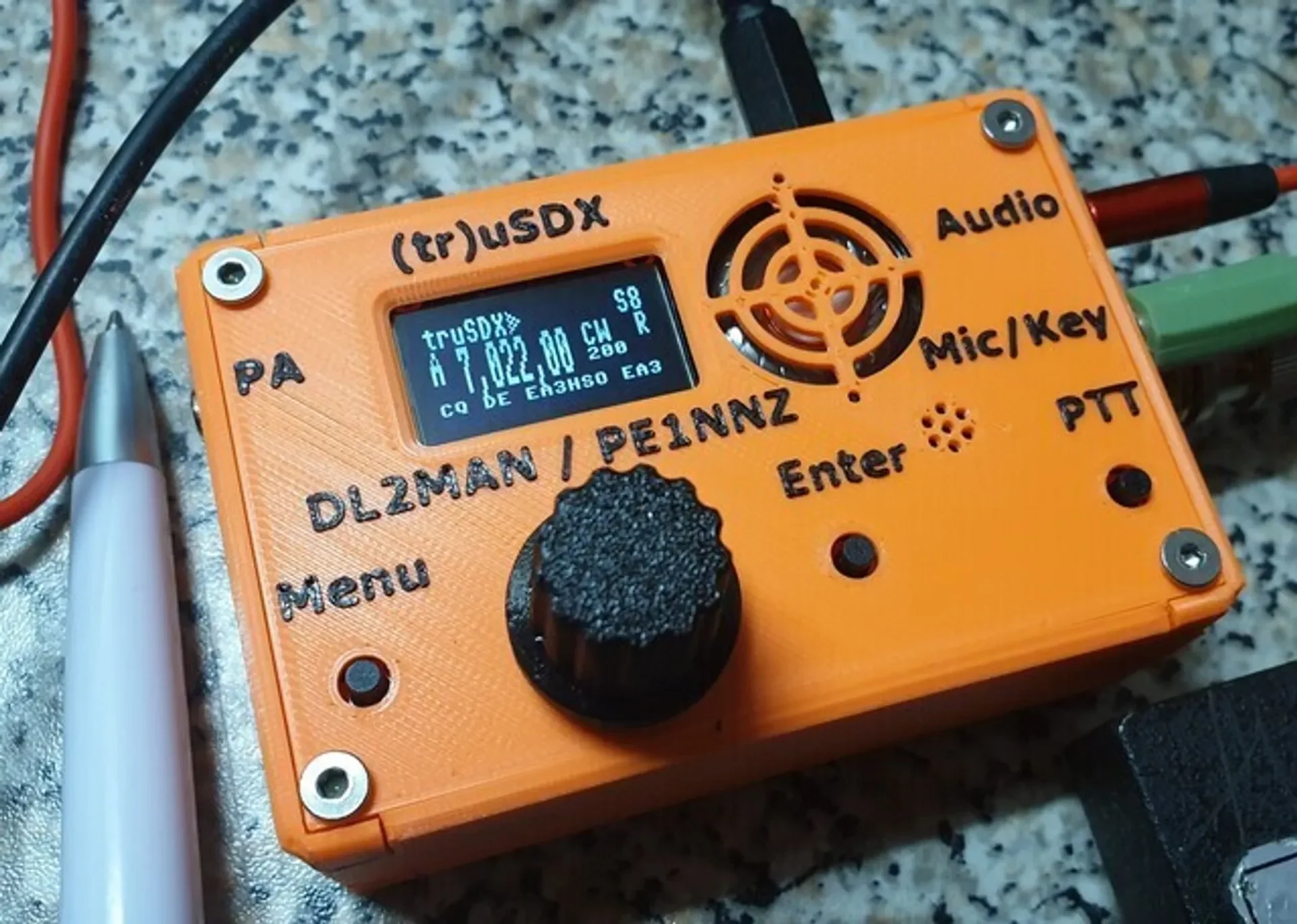

Корпус для (tr)uSDX QRP-трансивера

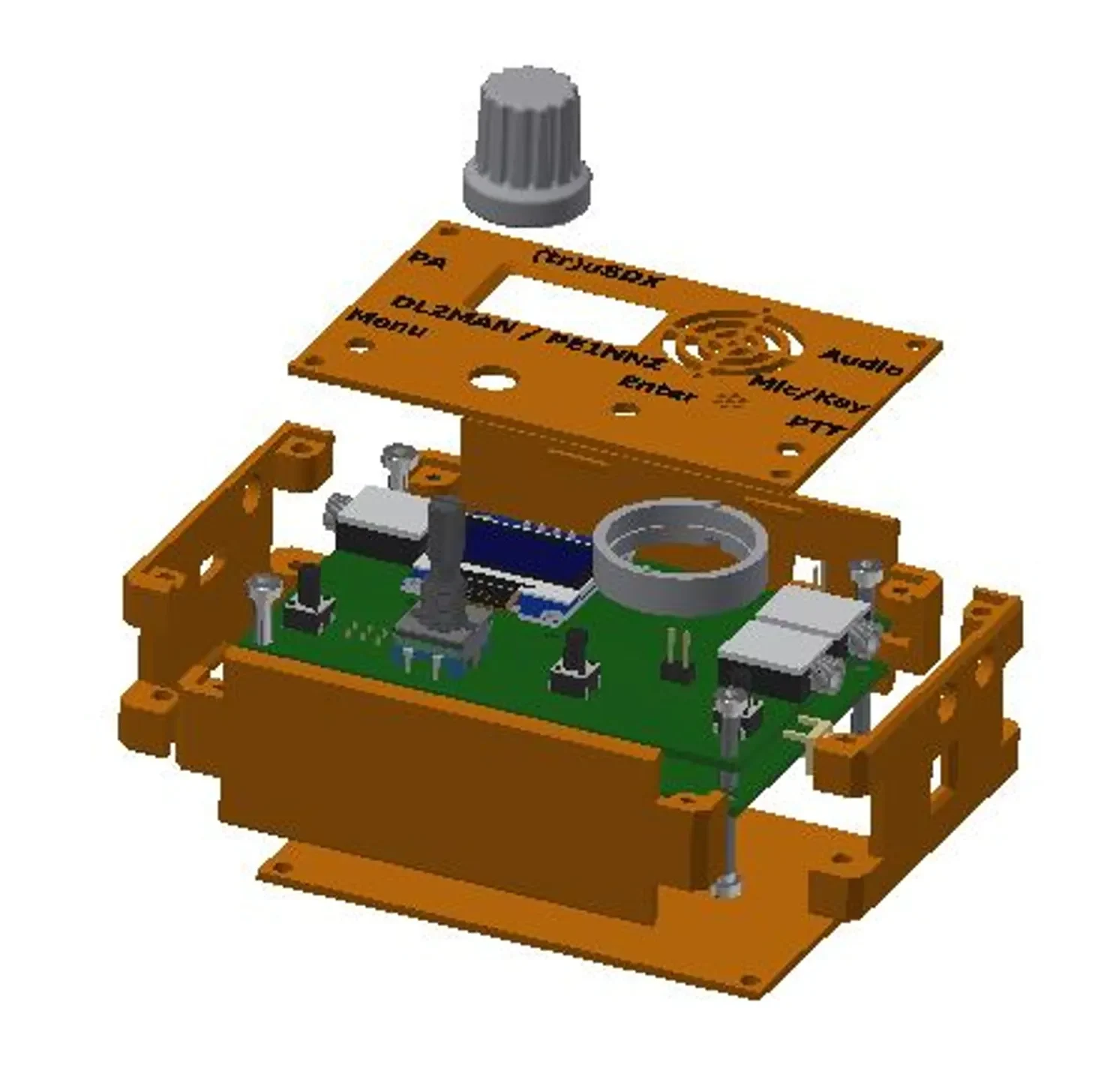

Это файлы корпуса для (tr)uSDX Radio.

Печать из PETG / высота слоя 0,15 мм / заполнение 20-25 %

Перед ввинчиванием винтов вбейте (нарежьте резьбу M3) верхнюю/нижнюю стенку.

ОБНОВЛЕНИЕ — 11 июля 2022 г.:

Добавлена новая нижняя крышка для выдвижного держателя батареи (нижняя крышка батареи).
Добавлен выдвижной держатель батареи (слайдер батареи).
Удалена верхняя крышка в старом стиле, поскольку верхняя крышка OLED в новом стиле работает универсально.

Держатель батареи был разработан на основе этого «держателя батареи 3x 18650»:

https://www.amazon.de/gp/product/B07MQ9CDSJ

Использование держателя батареи показано здесь (на 4 минуте 30 секунде)

ОБНОВЛЕНИЕ — 10 февраля 2022 г.:

Добавлена верхняя крышка «НОВЫЙ стиль OLED». Кажется, продаются 2 типа OLED под термином SSD1306 0,96 дюйма — один из них меньшего размера. Окно дисплея на верхней крышке было скорректировано для этого, поэтому при использовании меньшего OLED виден только дисплей.

ОБНОВЛЕНИЕ — 7 февраля 2022 г.:

Добавлена верхняя крышка с невыступающими буквами «Перевернутая».

ОБНОВЛЕНИЕ — 14 января 2022 г.:

Увеличенные допуски в пазах печатных плат верхней и нижней стенок для облегч��ния сборки.

Завершить обновления

(tr)uSDX был создан PE1NNZ и DL2MAN как преемник проекта uSDX.

(tr)uSDX Radio — это очень простой и экономичный коротковолновый QRP-трансивер начального уровня.

Он охватывает 80 м/60 м/40 м/30 м/20 м в CW/SSB/AM/FM в режимах RX и TX с выходной мощностью 5 Вт.

(tr)uSDX имеет USB-разъем для аварийного питания (для выхода 0,5 Вт) и CAT-управления.

(tr)uSDX имеет выход PA (для управления PA)

(tr)uSDX имеет встроенный микрофон, небольшой встроенный динамик и даже аварийный ключ CW.

Программное обеспечение (tr)uSDX включает CW Keyer с CQ Loop, CW-декодер, CW Semi и Full QSK, несколько высокопроизводительных DSP-фильтров, АРУ, RIT, S-метр, КСВ-метр, PWR-метр, расчет эффективности усилителя мощности, отображение напряжения, режим тренировки (без передачи), задержку TX (задержка RF для использования с внешним усилителем мощности),

Встроенный мост КСВ и оборудование для измерения тока для защиты класса E Па

Класс E PA с эффективностью обычно около 85%.

(tr)uSDX — идеальное портативное радио (80 мА на приеме / 500 мА типично на передаче при выходе 5 Вт и входе 12 В)

Размер 90x60x30 мм, вес около 140 г.

Цена за комплект при групповой покупке. Ситуация около 50 евро, сборка проста.

Инструкция по сборке здесь:

и здесь https://dl2man.de/2-trusdx-assembly/

и инструкции по групповой покупке здесь: https://dl2man.de/1-trusdx-group-buy/

Печатные платы, схемы и программное обеспечение находятся под лицензией CC-BY ND (изменения не допускаются).

Жилье находится под лицензией CC-BY SA. (Изменения разрешены, поделитесь одинаково)
