Антенна Moxon TC3EC 433 МГц

Антенна Moxon TC3EC 433 МГц от TA3NT

Для получения подробной информации вы можете прочитать соответствующую публикацию в нашем блоге (TR).

Эта антенна была разработана TA3NT под названием «Антенна TC3EC Moxon» для удовлетворения потребностей в антеннах Meshtastic узлов LoRa 433 МГц в Турции и была доступна любителям без какой-либо финансовой заинтересованности.

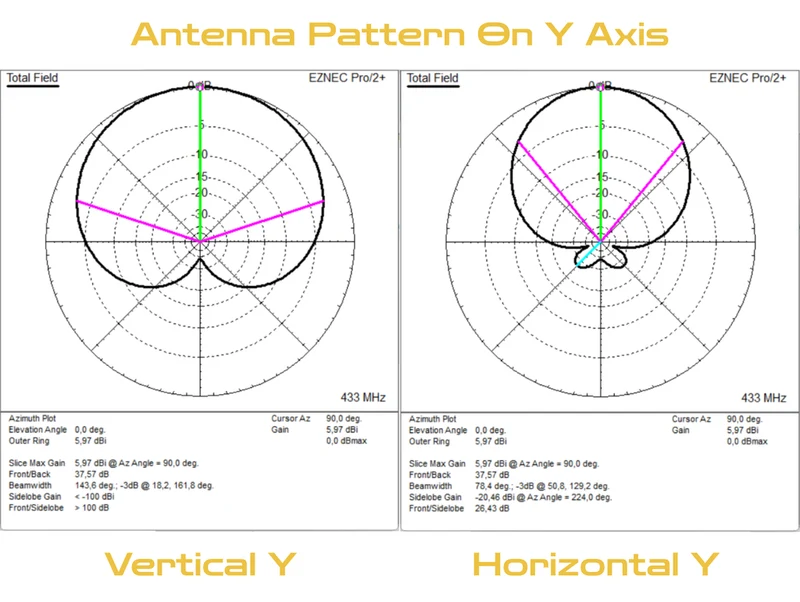

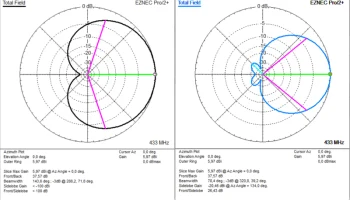

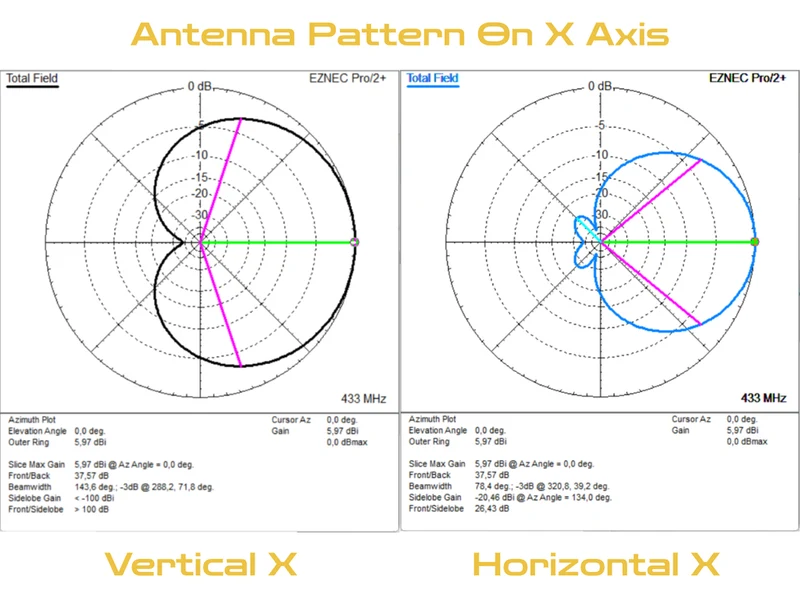

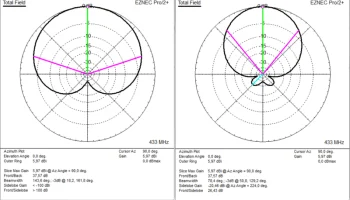

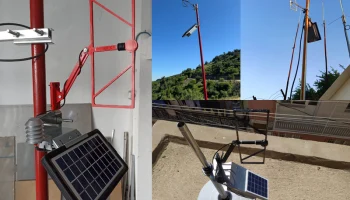

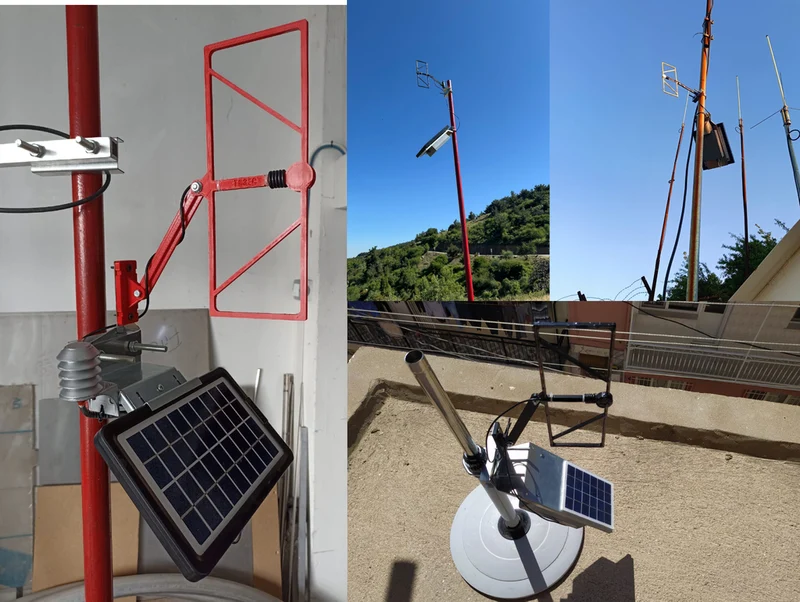

Как видно по изображениям, антенна за короткое время стала очень популярной и вызвала большой интерес у турецких любителей. Сегодня он продолжает использоваться во многих узлах LoRa. В последующее время с модификациями многих друзей-любителей она превратилась в совершенно другую позицию и превратилась в школу. Вы также увидите наших друзей, упомянутых в разделе «Ремиксы» проекта, который я загрузил сюда по его просьбе. Конечно, нам бы хотелось видеть вас и в ремиксах, и в мейках. Пожалуйста, не стесняйтесь публиковать ремиксы, треки и комментарии.

TC3EC — это сообщество радиолюбителей из Измира (Турция), знаменосец AREDN, Meshtastic и многих новых коммуникационных технологий, а также фаворит соревнований радиолюбителей в нашей стране. Более подробную информацию о них можно найти на их QRZ-странице и в социальных сетях.

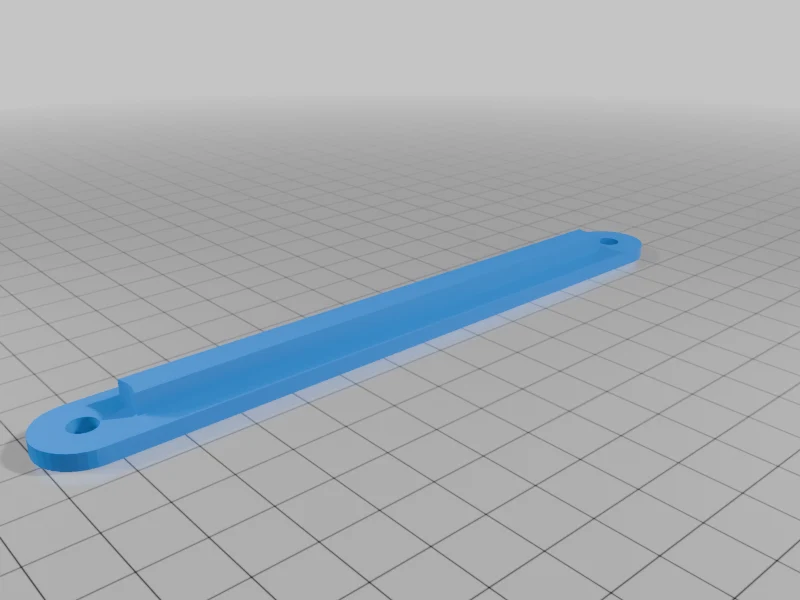

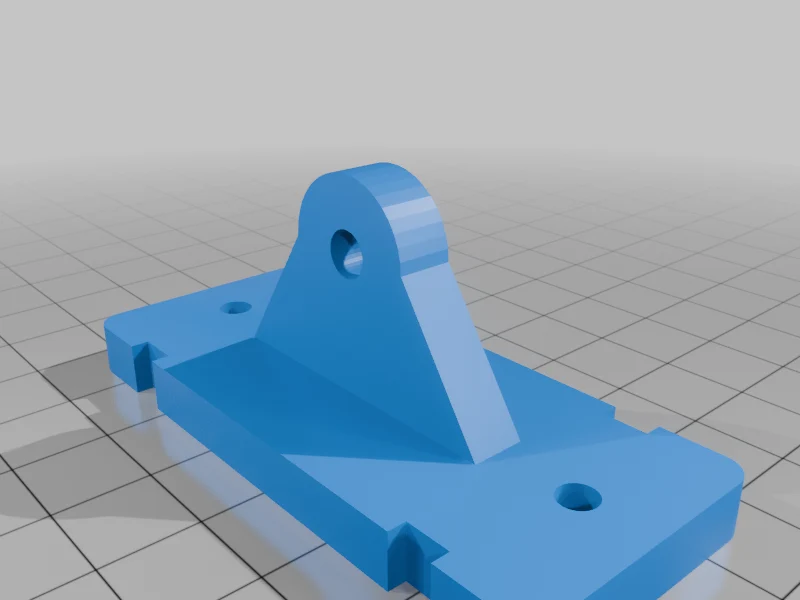

Настройки печати

Бренд принтера:

Креативность

Принтер:

К1

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

.20

Заполнение:

%30

Нить: Porima PetG Kırmizı RAL3020. Примечания:

Поскольку вы будете использовать эти пластиковые детали в основном на открытом воздухе, важно, чтобы вы отдавали предпочтение нитям, более устойчивым к теплу и УФ-излучению, таким как ABS, ASA, PetG.

Пост-печать

Вставка элементов антенны

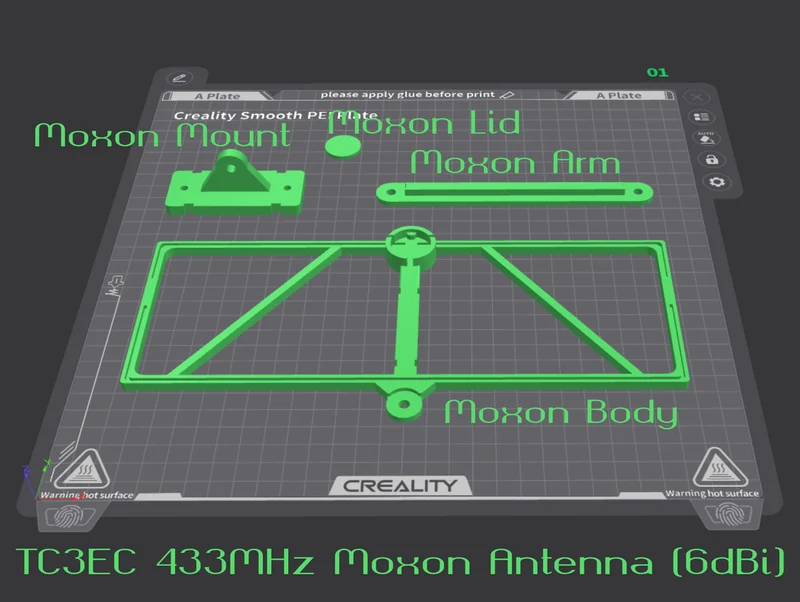

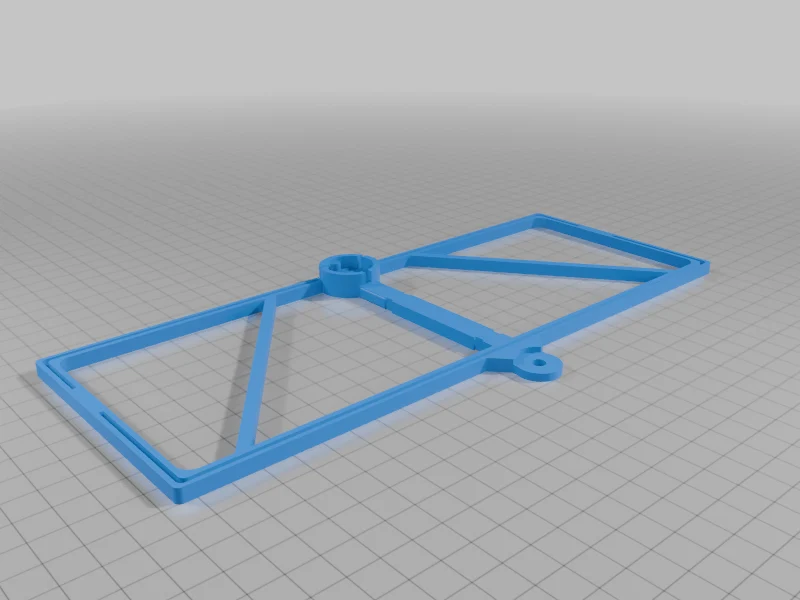

После распечатки файла «TC3EC_Moxon_Body.stl» вставьте ранее зачищенный одножильный медный кабель NYA диаметром 1,5 мм в каналы внутри антенны Moxon с помощью пинцета или какого-либо специального инструмента.* Вам понадобится провод длиной примерно 342 мм для отражателя и два провода диаметром 140 мм для дипольных элементов. Вставив медный провод в каналы, отрежьте лишние части.

*На этом этапе вы можете нанести тонкий слой клея внутри канала, чтобы зафиксировать антенну, заклеить антенну скотчем или с помощью паяльника приплавить рамку к медному проводу в определенных точках.

Пайка коаксиального кабеля к элементам антенны

На этом этапе зачистите внешнюю изоляцию коаксиального кабеля примерно на 1 см. Теперь оплетка кабеля будет обнажена. Сверните оплетку между пальцами, чтобы сформировать провод, а также зачистите внутреннюю изоляцию, защищающую живой конец, примерно на 3 мм. Если хотите, можете покрыть токоведущий наконечник и оплетку припоем, прежде чем пытаться припаять элементы. Это облегчит вам задачу впоследствии. Теперь у вас есть кабель для подключения к дипольным элементам.

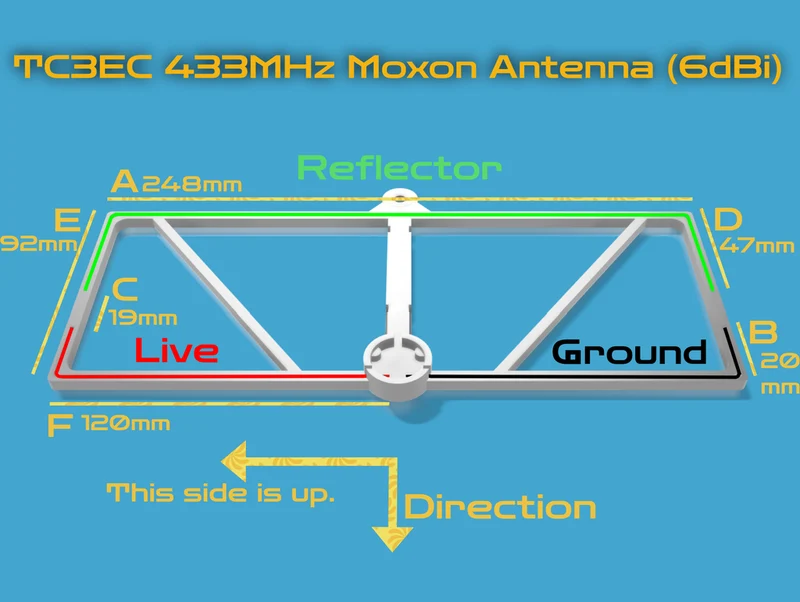

Затем припаяйте живой конец коаксиального кабеля сопротивлением 50 Ом (RG174, RG316 и т. д.) к верхнему дипольному элементу, как показано на изображении и схеме, и припаяйте оплетку к нижнему дипольному элементу.*

*Пожалуйста, не замыкайте накоротко фазный конец и землю при пайке дипольных элементов. На этом этапе важно сохранить внутреннюю изоляцию в коаксиальном кабеле длинной и случайно не расплавить ее паяльником. Однако следует помнить, что случайная оплетка проводов также может стать причиной короткого замыкания. †Отражатель не подсоединяется.

Создание уродливого балуна

После припаивания элементов к коаксиальному кабелю создайте уродливый балун, обернув* 5 витков коаксиального кабеля в области сразу за распределительной коробкой диполя, как показано на рисунке. После изготовления вашего уродливого балуна закрепите его, зажав пластиковыми зажимами в надрезах, которые вы увидите на фотографии и на рисунке.

*Во время процесса обмотки закрепите кабель в распределительной коробке диполя, чтобы избежать вытягивания кабеля и разрыва соединений с дипольными элементами или выдергивания элементов из каналов. †Уродливый Балун,

Закрепление элементов антенны

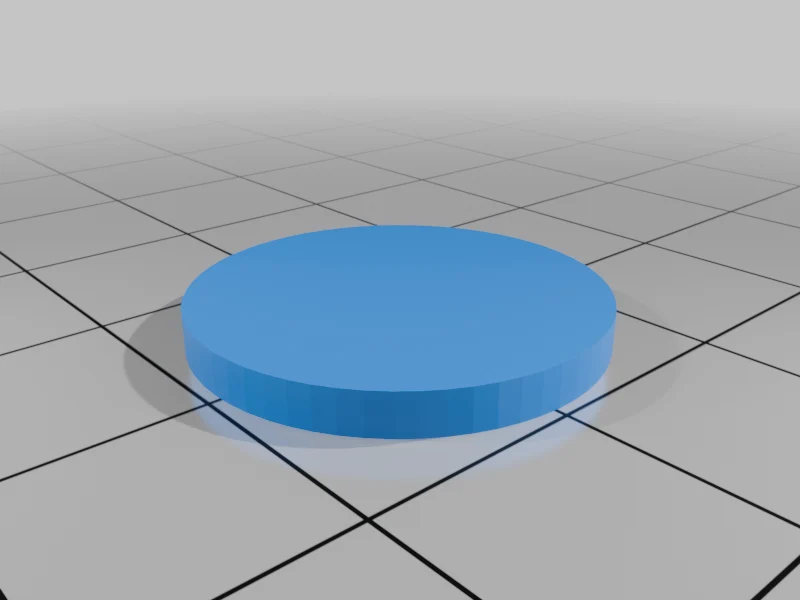

Покройте открытые медные части антенны и внутреннюю часть распределительной коробки диполя эпоксидной смолой или аналогичным клеем. Затем поместите распечатанный файл «TC3EC_Moxon_Lid.stl» на распределительную коробку диполя и
