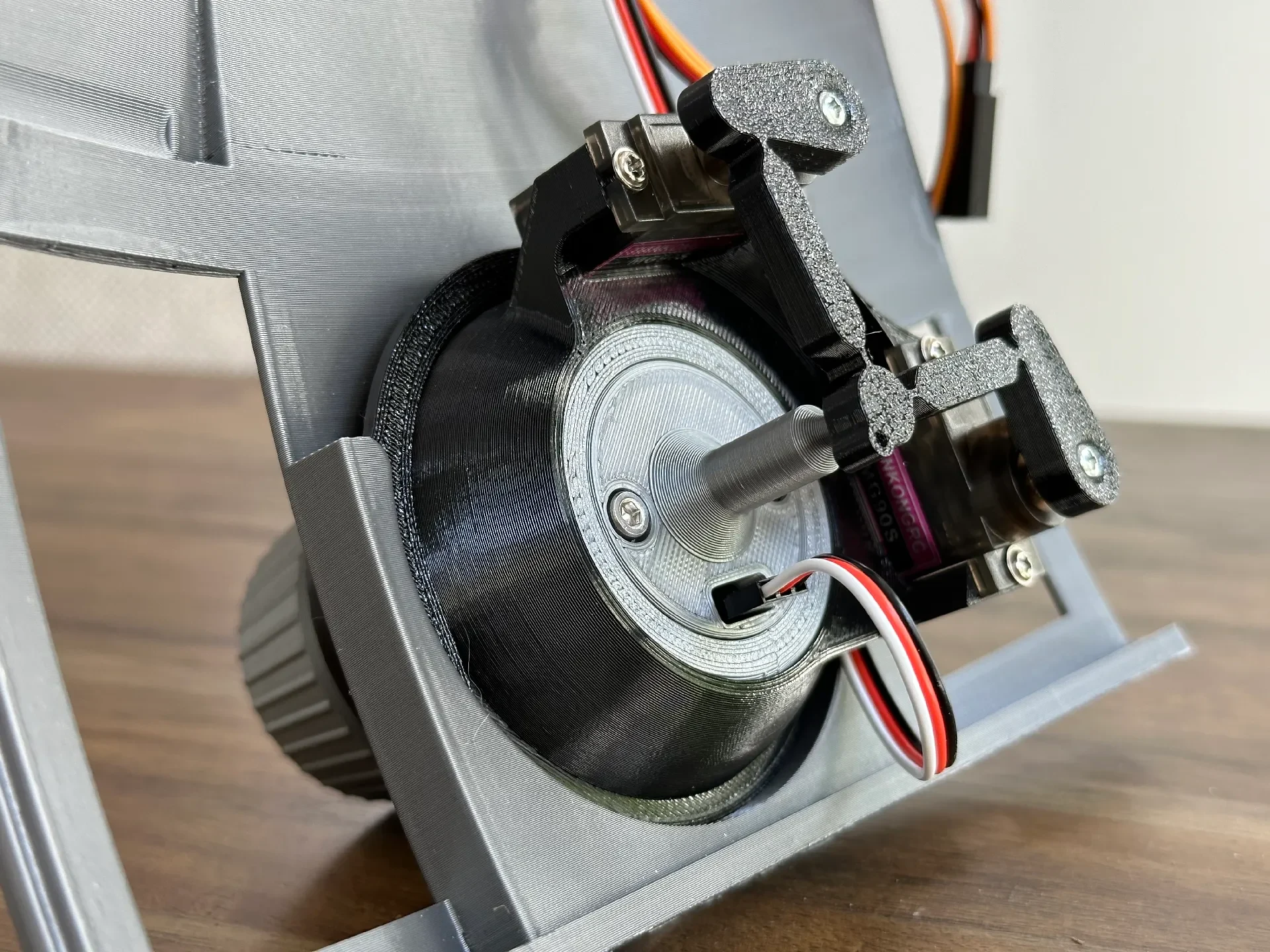

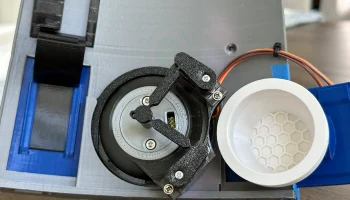

Крепление для голопроектора с сервоприводом и астропиксел...

Версия 1.2

Добавлены 2 новые детали, предназначенные для установки в верхней части «Пирог». TopHoloFrameServo и TopHoloLockRing.

Предполагаемое проектирование/использование

Я разработал эти детали для установки сервоприводов MG90S и астропикселей на купол MK4 R2-D2 MrBaddeley. Я хотел включить в свою сборку движущиеся голопроекторы, а также недавно получил набор астропикселей, которые, я думаю, станут популярным вариантом для других строи��елей при освещении своих куполов R2. Поэтому я решил разработать детали, которые бы объединили все это воедино. Я хотел создать модульную систему, чтобы можно было вносить изменения или детали для других применений, не требуя полной переработки основных компонентов. Я также хотел посмотреть, смогу ли я заставить его работать, не изменяя исходную часть MainHoloA.

Я напечатал все детали из PETG, за исключением HoloServoHinge, для которого требуется гибкая нить, например ТПУ.

Если вы еще этого не сделали, ознакомьтесь с невероятной работой мистера Баддели по созданию дроидов здесь:
https://www.patreon.com/mrbaddeley/posts

Информация об астропикселях здесь:
https://r2djp.co.uk/category/electronics/astropixels/

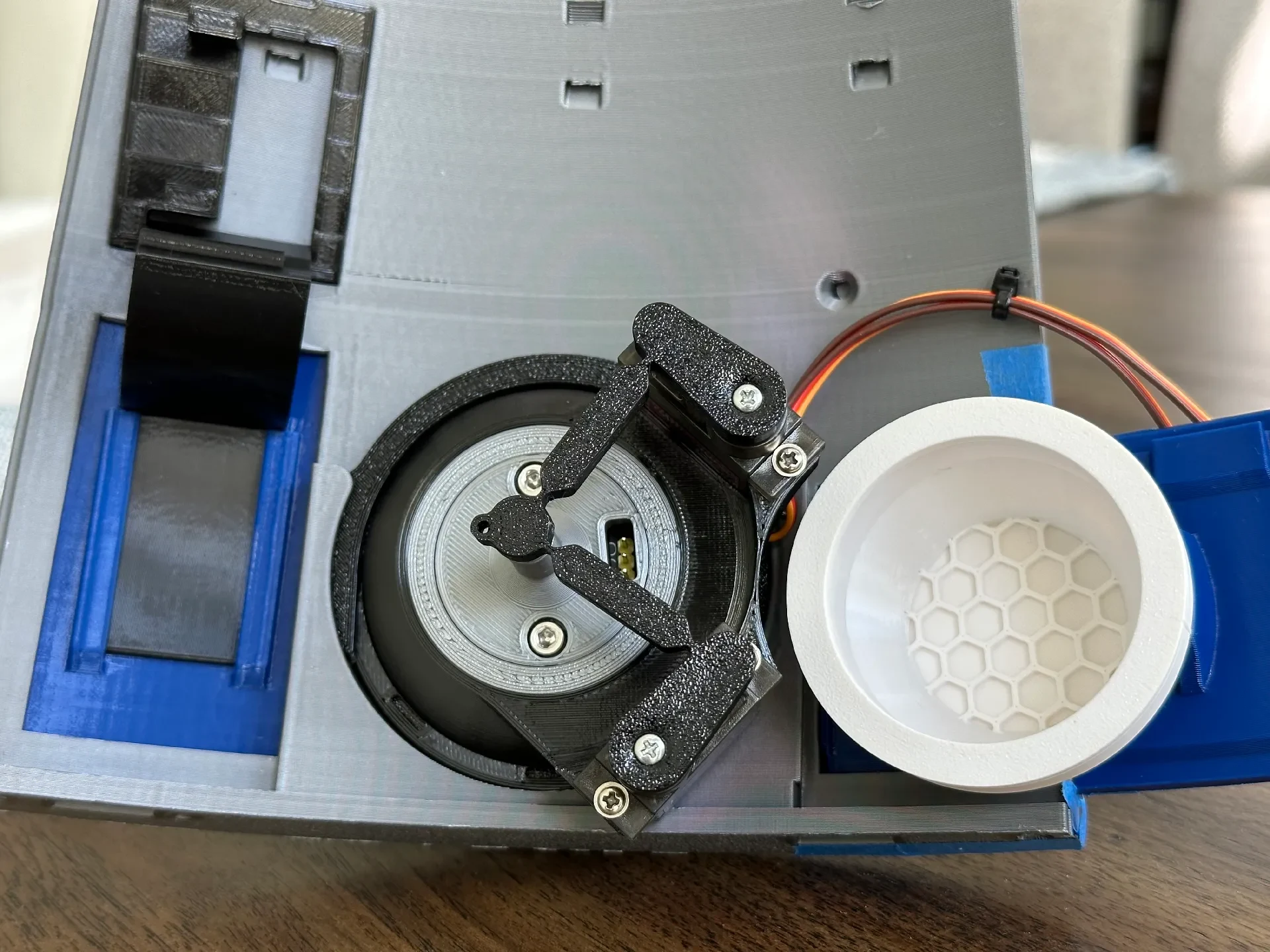

Я проверил это как в переднем, так и в заднем расположении голопроектора. Начиная с версии 1.2, есть 2 дополнительные детали, которые можно использовать при креплении голопроектора на верхнюю панель «Пирог». Инструкции для этих новых деталей можно найти в конце.

Я надеюсь, что это поможет вам!

Детали для печати

HoloFrameServo.stl
HoloPlateBracketTight.stl
HoloServoHinge.stl
HoloLEDPivot.stl
HoloLEDBarrel.stl
HoloLEDCage.stl
TopHoloFrameServo.stl
TopHoloLockRing.stl

Настройки печати

Высота слоя 0,2 мм
3 периметра
15% Заполнение
Никаких опор не требуется

Монтажное оборудование

(2 шт.) — винты с головкой под торцевой ключ M3 x 6 мм

Инструкции по сборке

Начните с вставки стандартной части HoloFrameA, а затем MainHoloA в отверстие в куполе. Не обращайте внимания на зажимы, они помогли мне сфотографироваться.

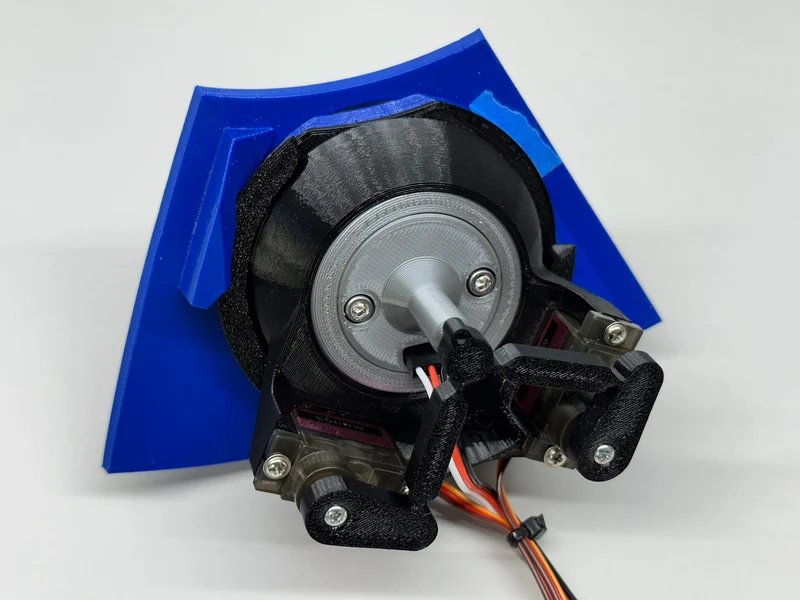

Поместите новую часть HoloFrameServo поверх предыдущих частей. В последней части (v1.2) возможны 8 различных ориентаций, просто поворачивая ее в соответствии с вашей сборкой. Убедитесь, что одно из прямоугольных установочных отверстий по периметру находится на отметке «12 часов», чтобы все правильно зафиксировалось.

При использовании дополнительной новой детали HoloSlideBracketTight сначала обратите внимание, на какой стороне находится небольшой выступающий выступ, который фиксируется в отверстии, упомянутом на предыдущем шаге. Вам нужно убедиться, что он обращен к отверстию (от вас на фотографии выше). Закрепите предыдущие части, вставив их в пазы по обе стороны голопроектора. Он плотно прилегает, двигайтесь медленно и убедитесь, что язычок входит в отверстие, создавая хорошую фиксацию. Когда все будет готово, останется немного «игры» или «пространства для маневра», но ощущение должно быть довольно удобным.

Затем мы помещаем сервоприводы в места их крепления. Прежде чем продолжить, обратите внимание на ориентацию.

Прежде чем устанавливать крепежные винты сервопривода, убедитесь, что провода выходят за нижнюю часть части HoloFrameServo. Вы же не хотите, чтобы провода были зажаты или зажаты. На рисунке выше я также проложил провода от сервопривода слева под самим сервоприводом для более аккуратного размещения проводов.

Закрепите сервоприводы на HoloFrameServo с помощью небольших саморезов, входящих в комплект поставки сервоприводов. Отверстия в напечатанной детали не имеют резьбы, поэтому действуйте медленно и не перетягивайте винты. Вы можете заметить, что я использовал несколько стяжек, чтобы облегчить укладку кабелей — это совершенно необязательно и на ваше усмотрение.

Затем мы собираем гибкую деталь HoloServoHinge (не забудьте распечатать ее на гибкой нити, например ТПУ). Поместите деталь HoloServoHinge так, чтобы углубления для рупоров сервопривода были обращены вверх. Я считаю, что легче полностью вдавить рожки, когда они лежат таким образом.

Вставьте каждый рупор сервопривода на место, обязательно проверив ориентацию, чтобы шлицевые отверстия были обращены наружу или к вам, как показано на фотографии выше. Так и должно быть, иначе они не будут взаимодействовать с серв��приводами.

Прежде чем прикреплять гибкую часть HoloServoHinge, убедитесь, что ваши сервоприводы находятся в нейтральном положении (средняя точка между их
