Бумажный мини-узел T3S3 для отключения связи

Корпус T3S3 для электронной бумаги для отключения связи (или чего-то еще)

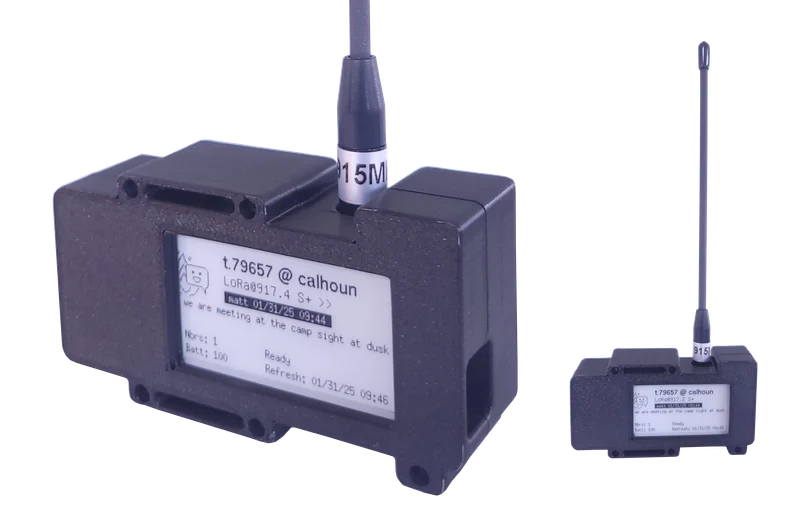

Это корпус для электронной бумаги Lilygo T3S3. Я спроектировал его так, чтобы объединить T3S3 для домашней базовой станции и мобильной (грузовик/солнечная) базовой станции моего личного автономного ячеистого коммуникационного кластера Blackout Comms. Тем не менее, он, вероятно, подойдет для всего, что вы захотите построить на этой доске разработчиков.

Примечание. Blackout Comms ранее назывался «ChatterBox», поэтому вы можете найти ссылки на него в инструкциях. Инструкции по-прежнему действительны для любой прошивки.

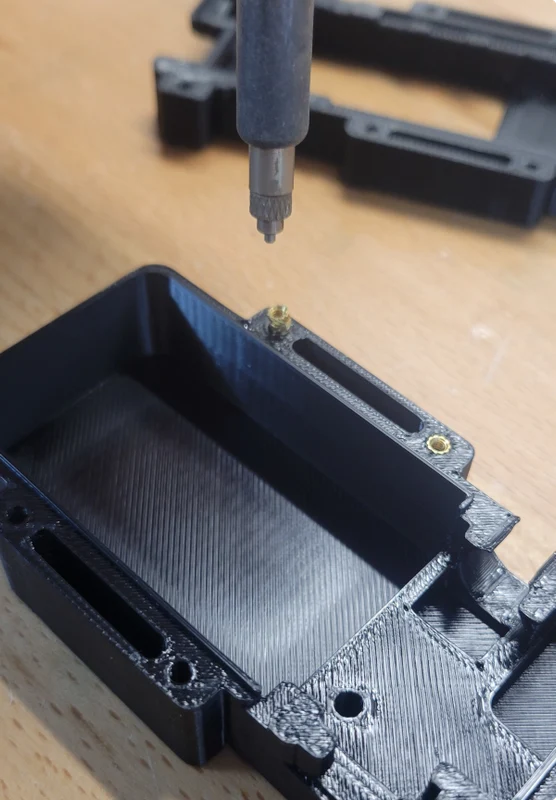

Вам понадобятся гайки M2 с накаткой, которые вплавятся в заднюю крышку корпуса, и винты M2 (ссылки см. в инструкции по сборке в формате PDF). В остальном э��от случай довольно прост.

Я разработал его так, что если вы печатаете в соответствии с указаниями в универсальном файле 3mf, у вас будет очень мало отходов и почти не будет нити, которую нужно будет очищать после печати.

Разработан для узла Blackout Comms, но может использоваться и для многих других целей.
Разъем SMA, порт USB и слот для SD-карты доступны.
Достаточно устойчив, чтобы оставаться отдельно стоящим
Встроенные кронштейны позволяют крепить с помощью ремней на липучке и т. д.

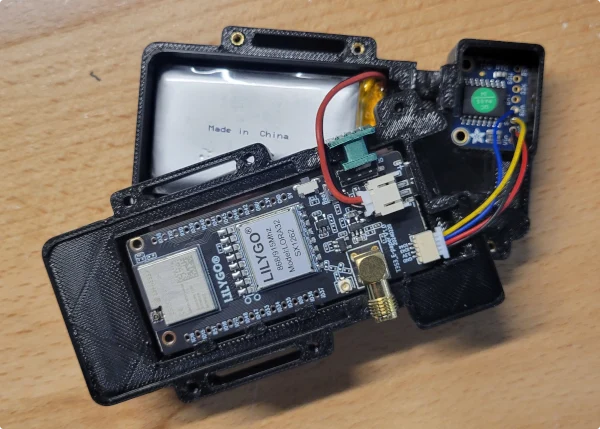

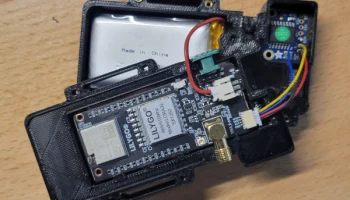

Достаточно места для LiPo аккумулятора емкостью 2000 мАч (LP103454).
Область в верхнем углу для часов реального времени DS3231 или антенны GPS.
Файлы для печати

chatter_mini_node_paper.3mf — если вы используете 3mf, все, что вам нужно, это один файл

Если вы собираетесь распечатать файлы STL, вам нужно будет распечатать все три из них. Я использую ABS для передней/задней части корпуса и PLA для выключателя питания.

Другие файлы

Я также включил инструкции по созданию и обновлению узла сетки, а также руководство пользователя, но если вы не создаете узел Blackout Comms, они вам не понадобятся.
