Держатель Orange Pi Zero 2

Что это?

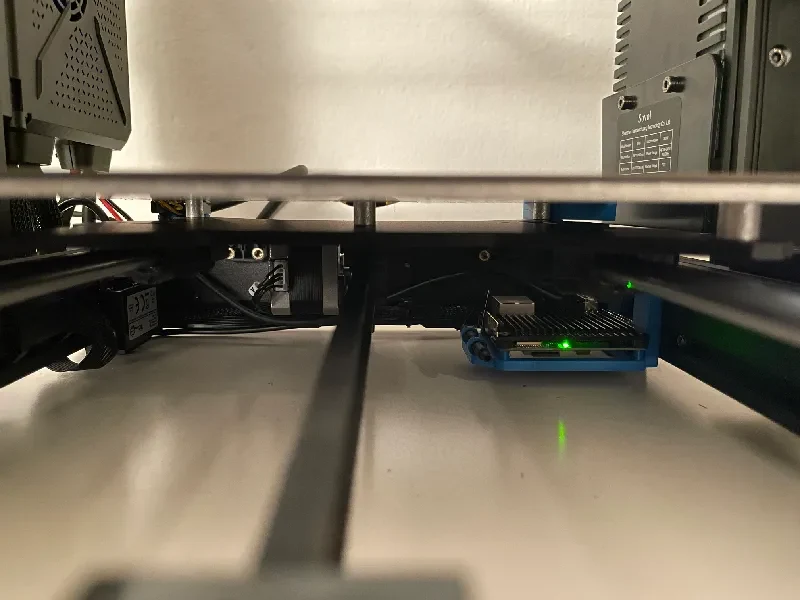

Это простой держатель для Orange Pi Zero 2, благодаря которому он прекрасно скрывается под рабочей пластиной. Первоначально разработан для моего Sovol SV06, но он легко работает со многими другими принтерами.

Требования

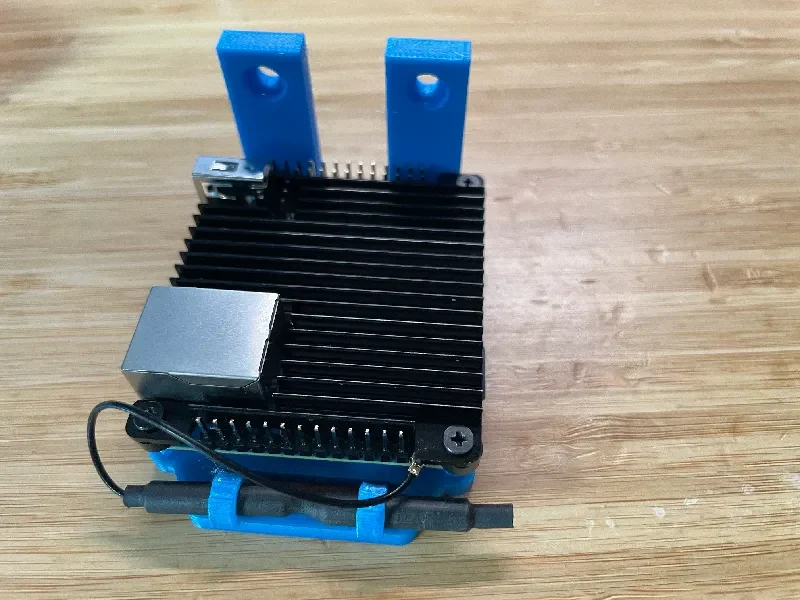

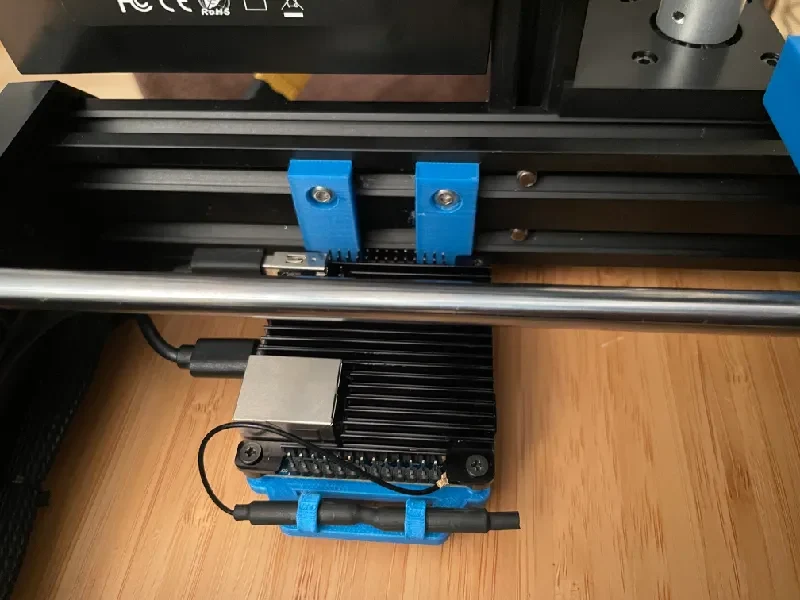

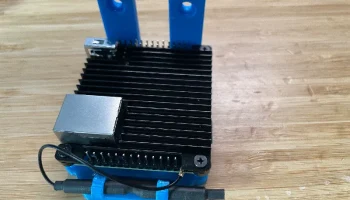

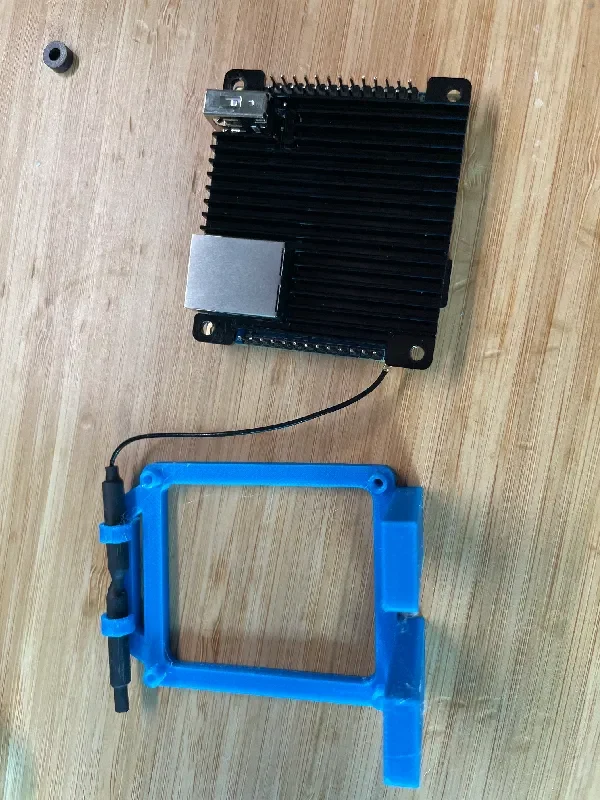

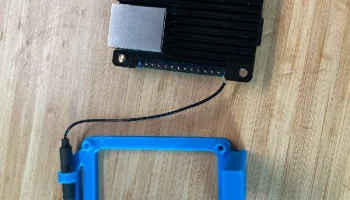

Если вы используете Orange Pi с радиатором, вы можете просто использовать винты и шайбы, которые идут в комплекте. В противном случае вы можете использовать винты M2,5, чтобы прикрепит�� Pi к держателю. Для крепления держателя к раме принтера хорошо подойдут гайки с Т-образными пазами и болты М4.

Зачем мне это нужно?

Из-за продолжающихся проблем с поставками Raspberry Pi я решил использовать Orange Pi Zero 2 для обновления моего SV06 до Klipper. Существует множество моделей держателей Raspberry Pi, но мне нужен был такой для Orange Pi, который не выступает из рамы.

Моя установка

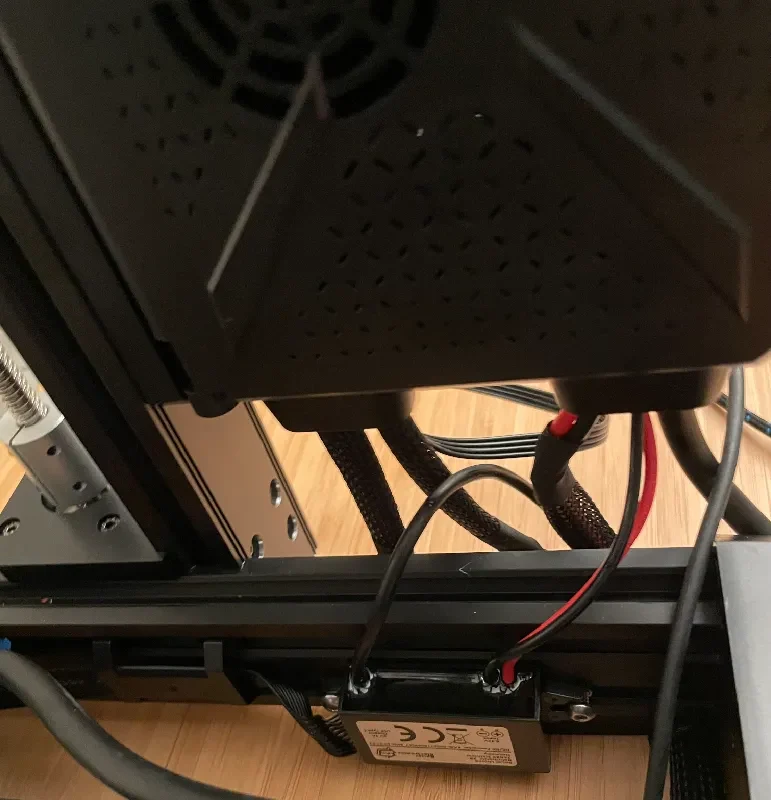

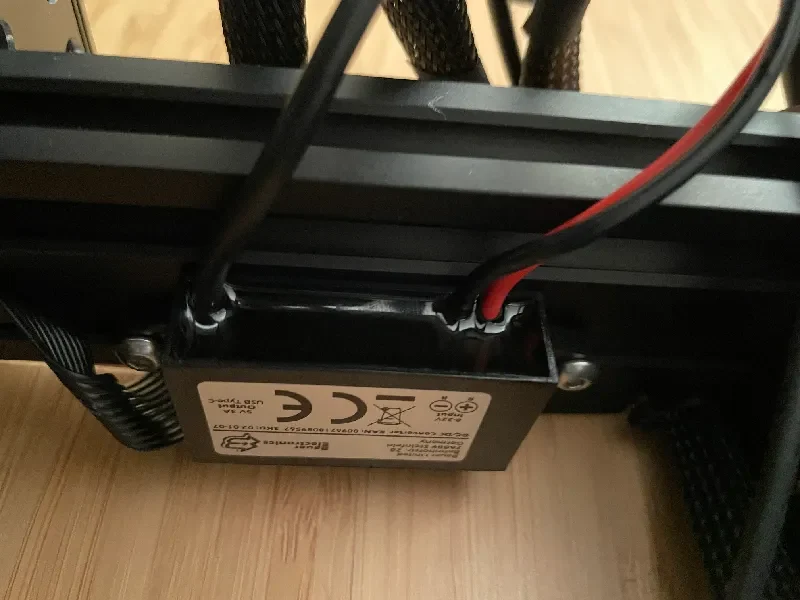

Я хотел, чтобы Pi включался и выключался, когда я нажимаю выключатель на источнике питания принтера, поэтому я добавил преобразователь постоянного тока в постоянный, который выдает 5 В на Orange Pi. Входное напряжение — 24 В, которое я беру с зажима питания вентилятора в электронном блоке принтера. Я установил преобразователь на другую сторону рамы, прямо под блоком электроники.
