Доступная и автоматическая лазерная указка на 360° для ко...

Предупреждение: не используйте для собак, поскольку лазеры для кошек вредны для них!

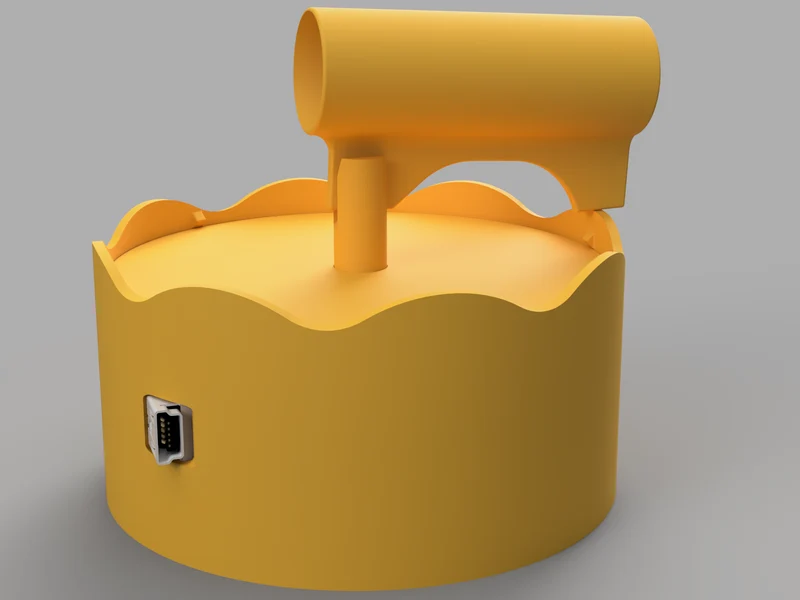

Игрушка-лазерная турель для кошек со случайным движением на 360°. Он питается от Arduino Nano, шагового двигателя 28BYJ-48 и драйвера ULN2003. Эту модель легко распечатать, а для сборки требуется базовая пайка. Общая стоимость электроники составляет около 10 долларов.

Необходимые компоненты:

Я купил несколько штук каждого, но их также можно приобрести по отдельности.

Ардуино Нано x1

Шаговый двигатель 28BYJ-48 + драйвер ULN2003 x1

Небольшой кусок проволоки x1

Лазерная указка для кошек x1

Инструкции (см. изображения для руководства):

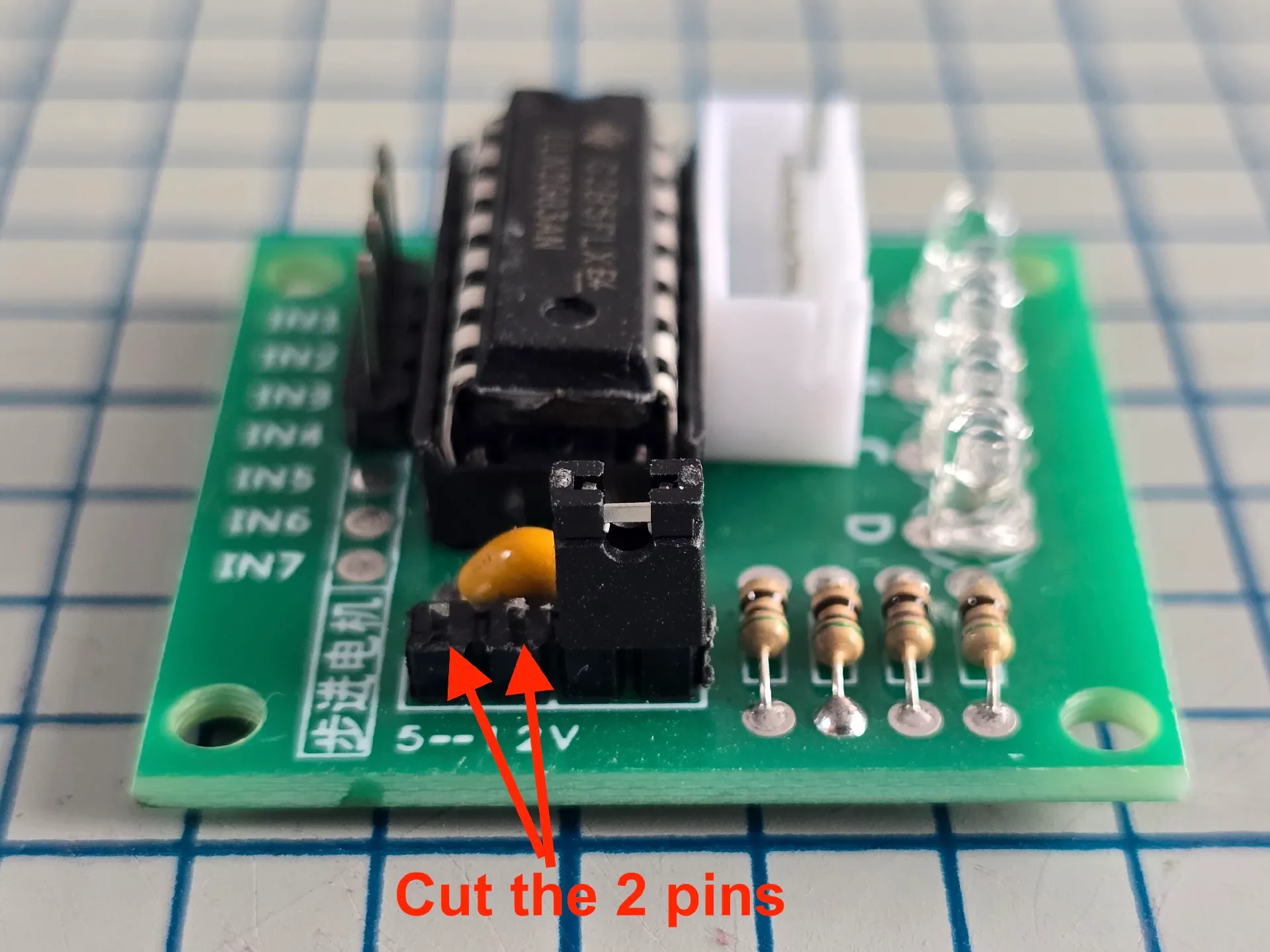

Укоротите 2 контакта питания на драйвере UNL2003.

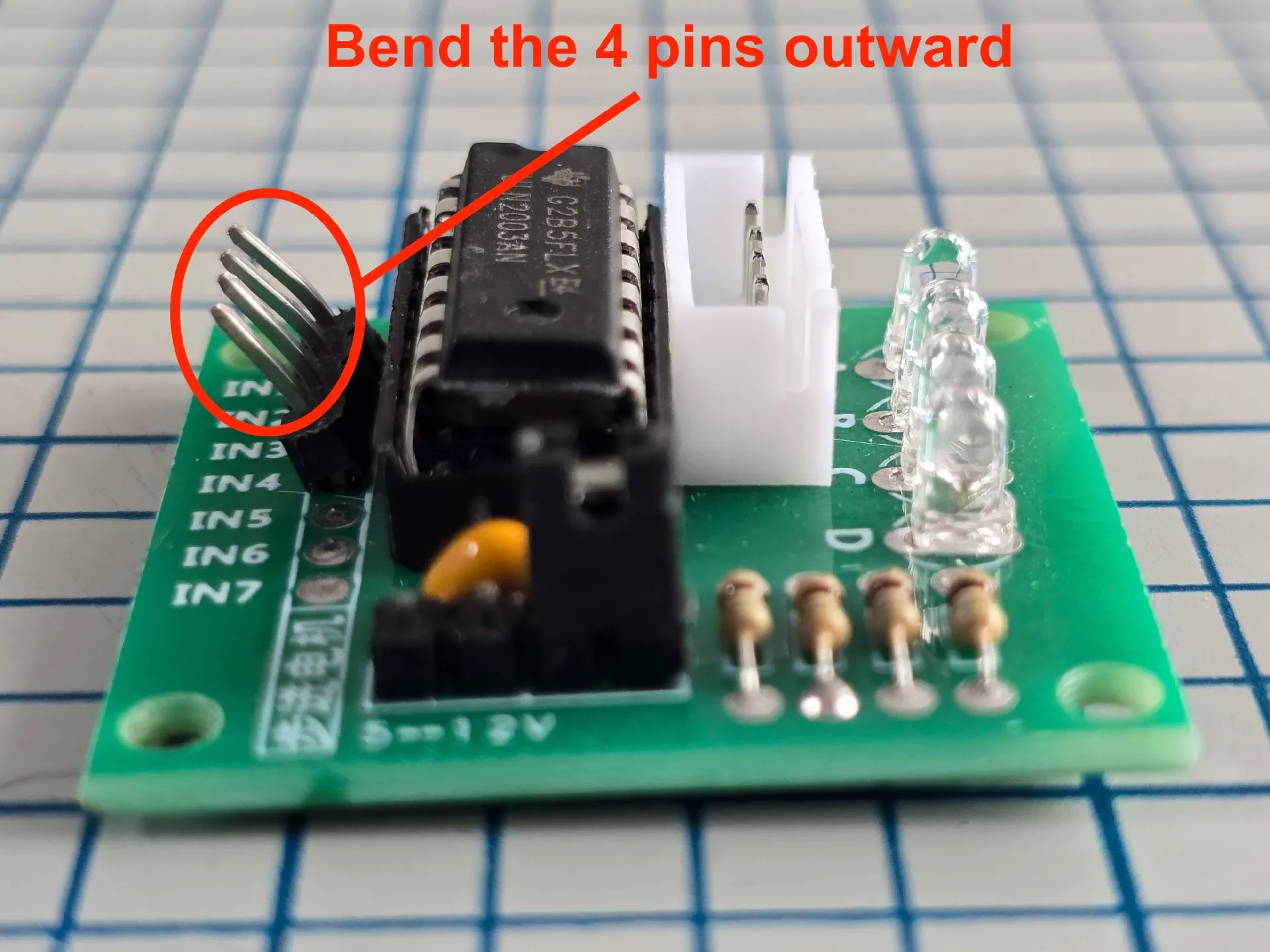

Отогните 4 контакта двигателя на драйвере UNL2003.

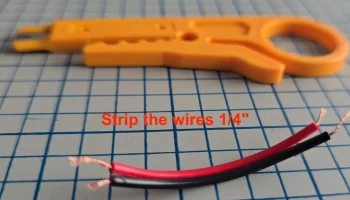

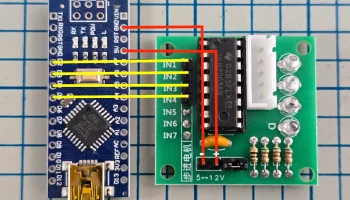

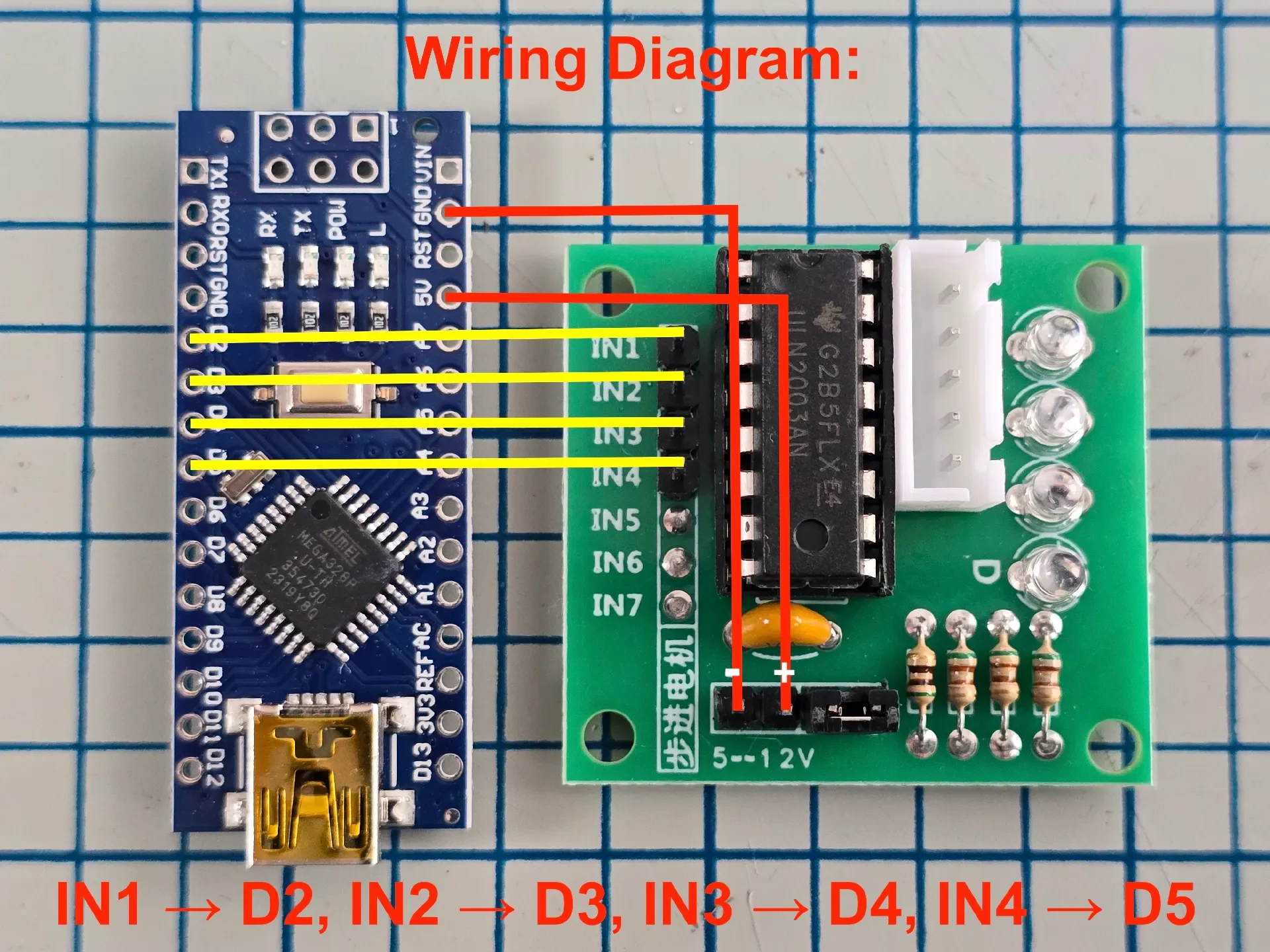

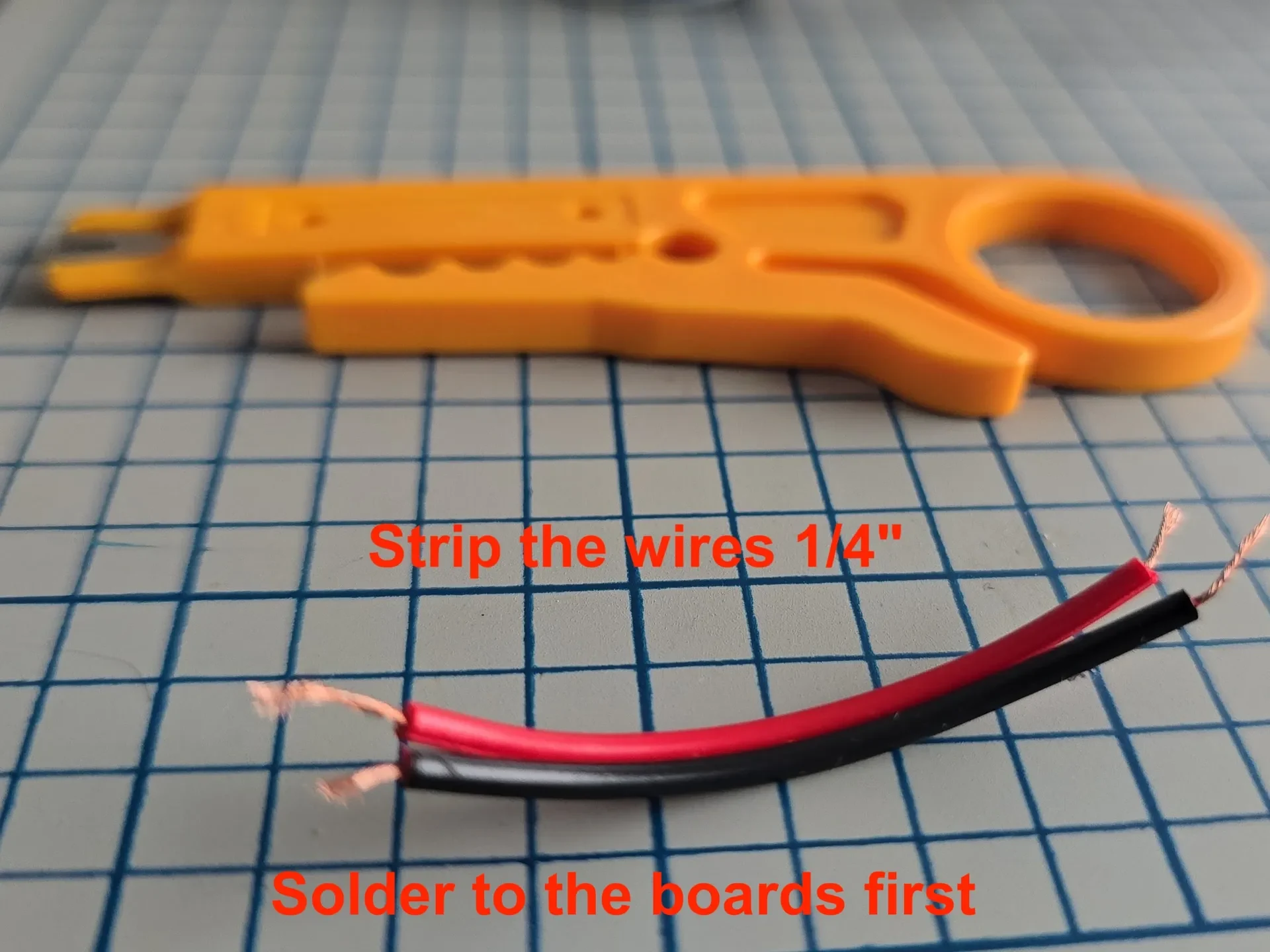

Зачистите провода питания примерно на ¼ дюйма и припаяйте их, как указано на схеме подключения.

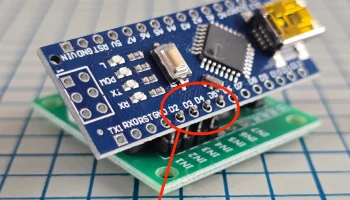

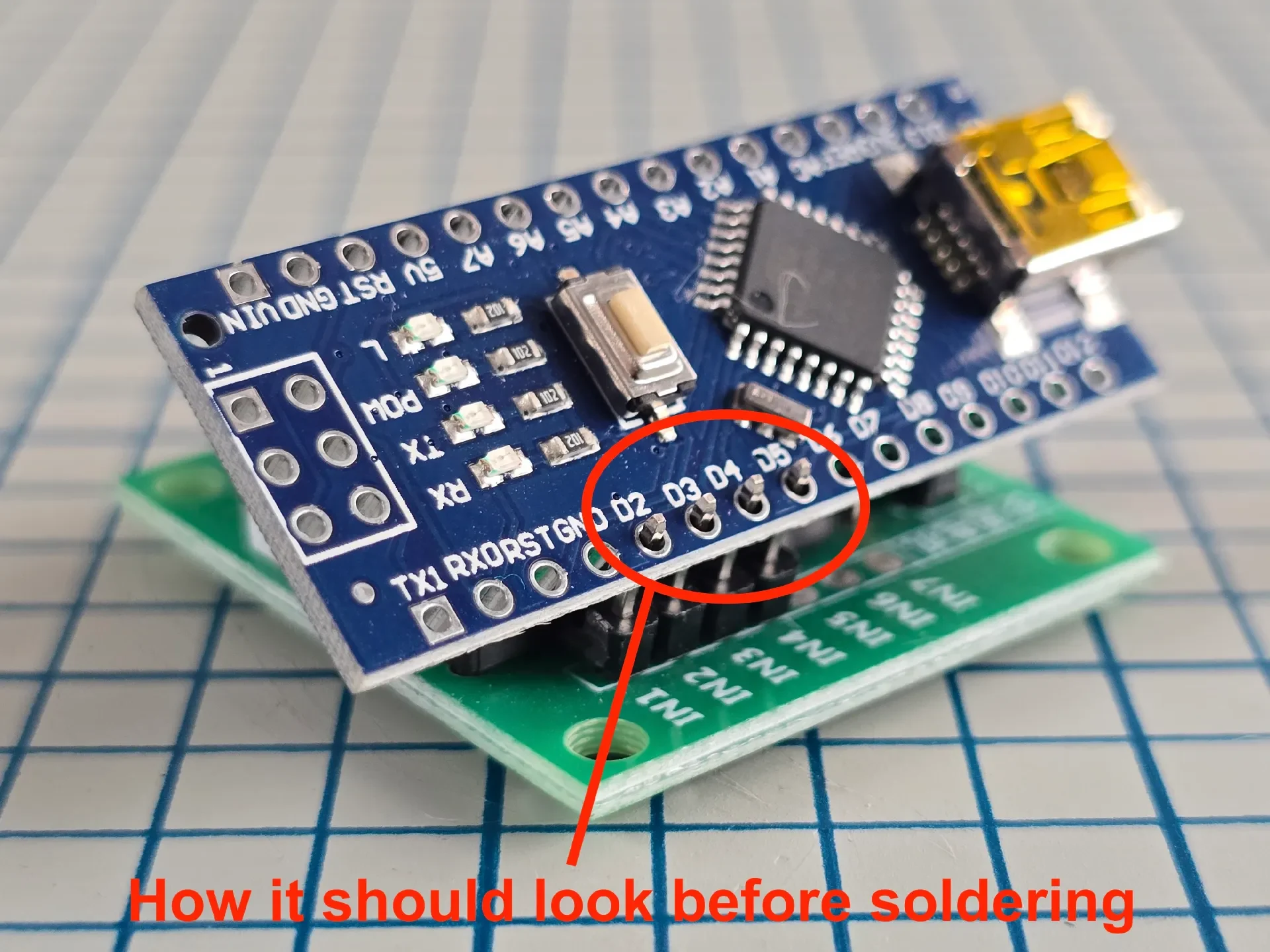

Расположите Arduino Nano на драйвере UNL2003 и припаяйте контакты.

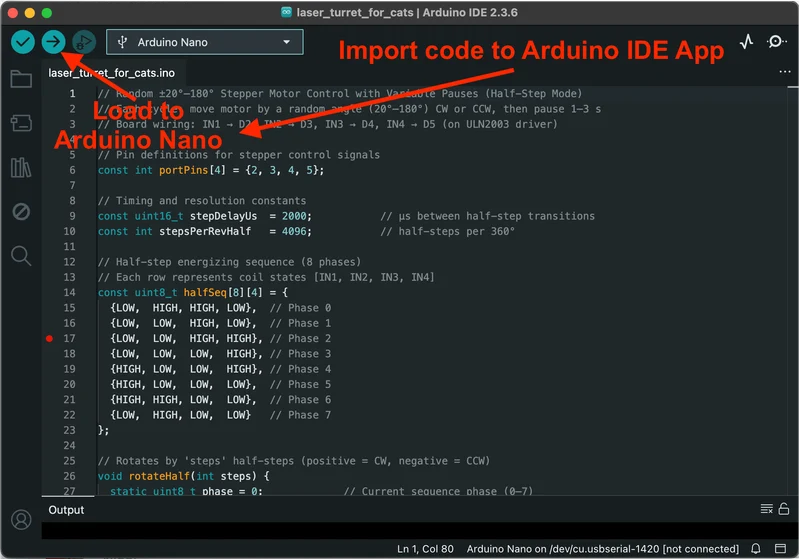

Импортируйте код в приложение Arduino IDE и загрузите его в Arduino Nano.

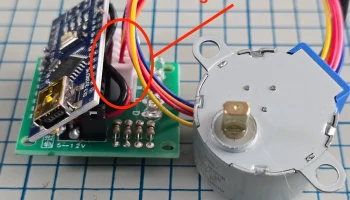

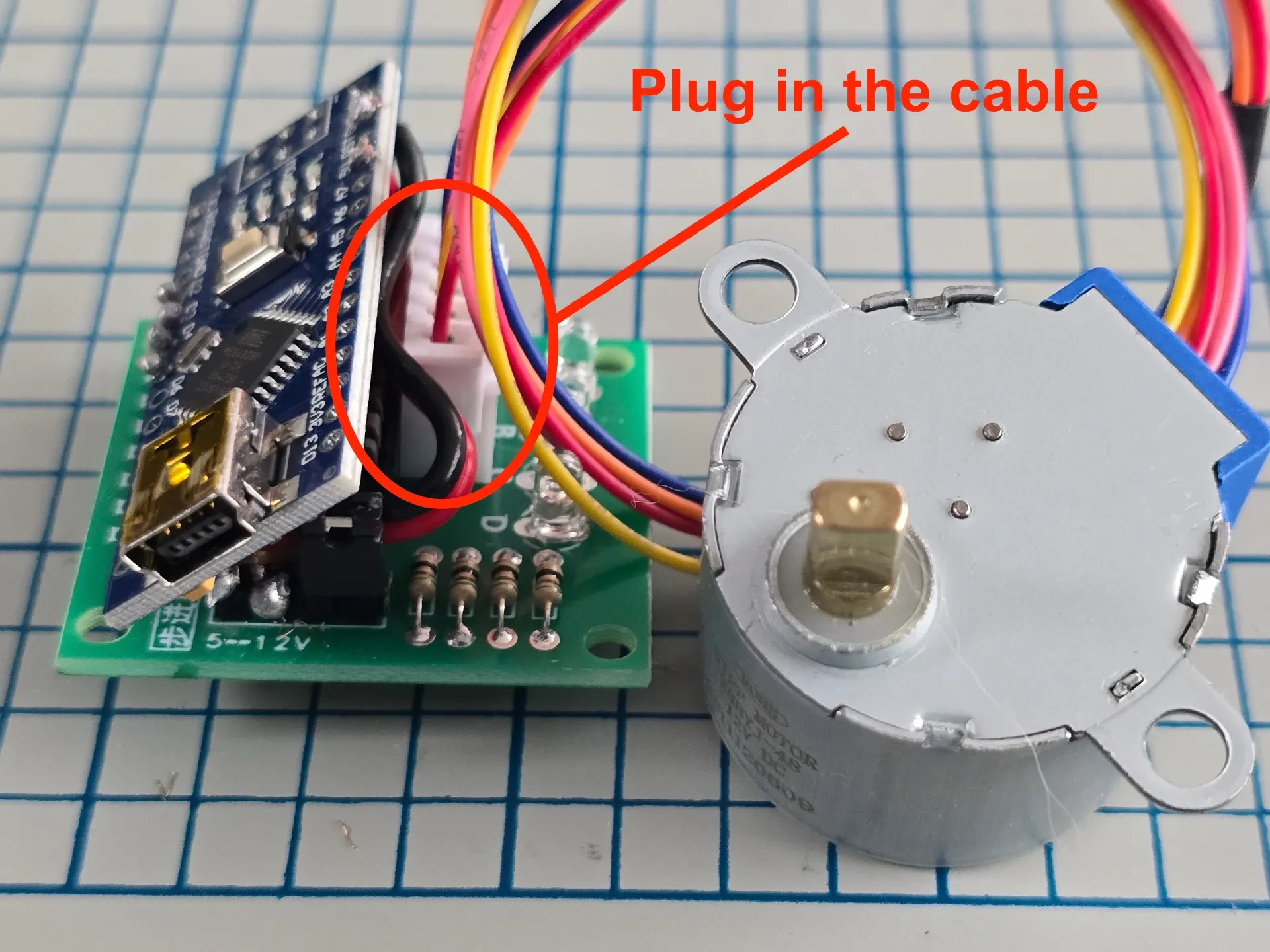

Поместите электронные компоненты в основной корпус.
Вставьте вал в н��конечник двигателя
Совместите выступ на крышке и зафиксируйте ее на месте.
Прикрепите держатель лазера к валу

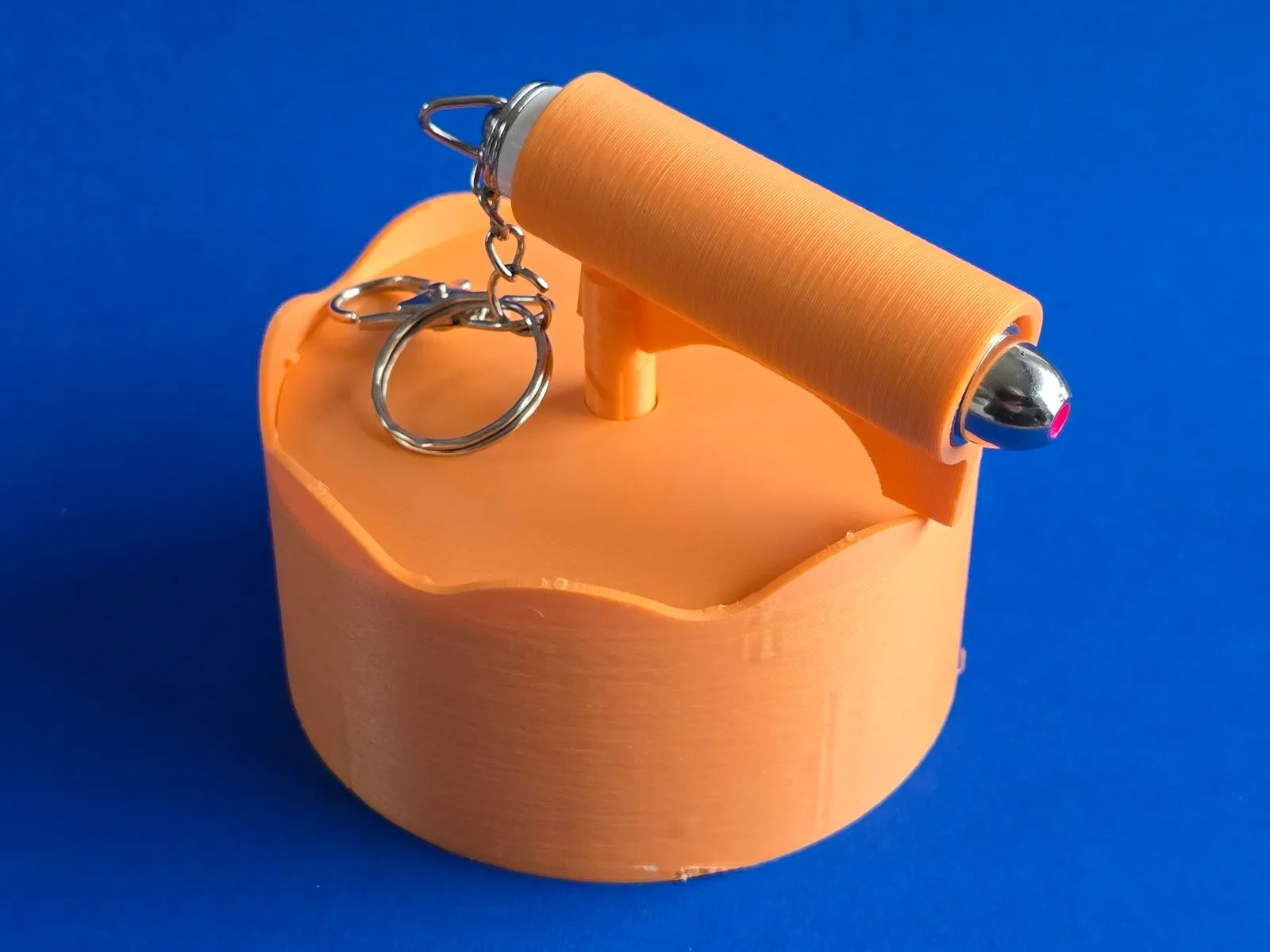

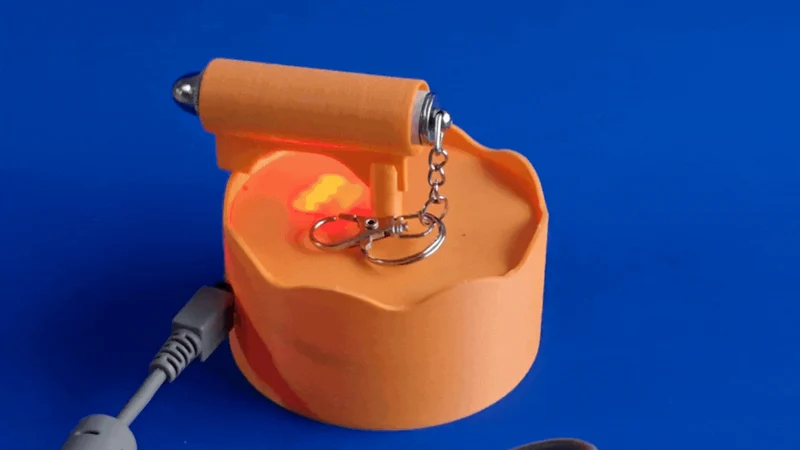

Вставьте лазер, подключите его и пусть ваша кошка наслаждается!
