Kepler 4-дюймовый полнодиапазонный динамик, напечатанный ...

Введение

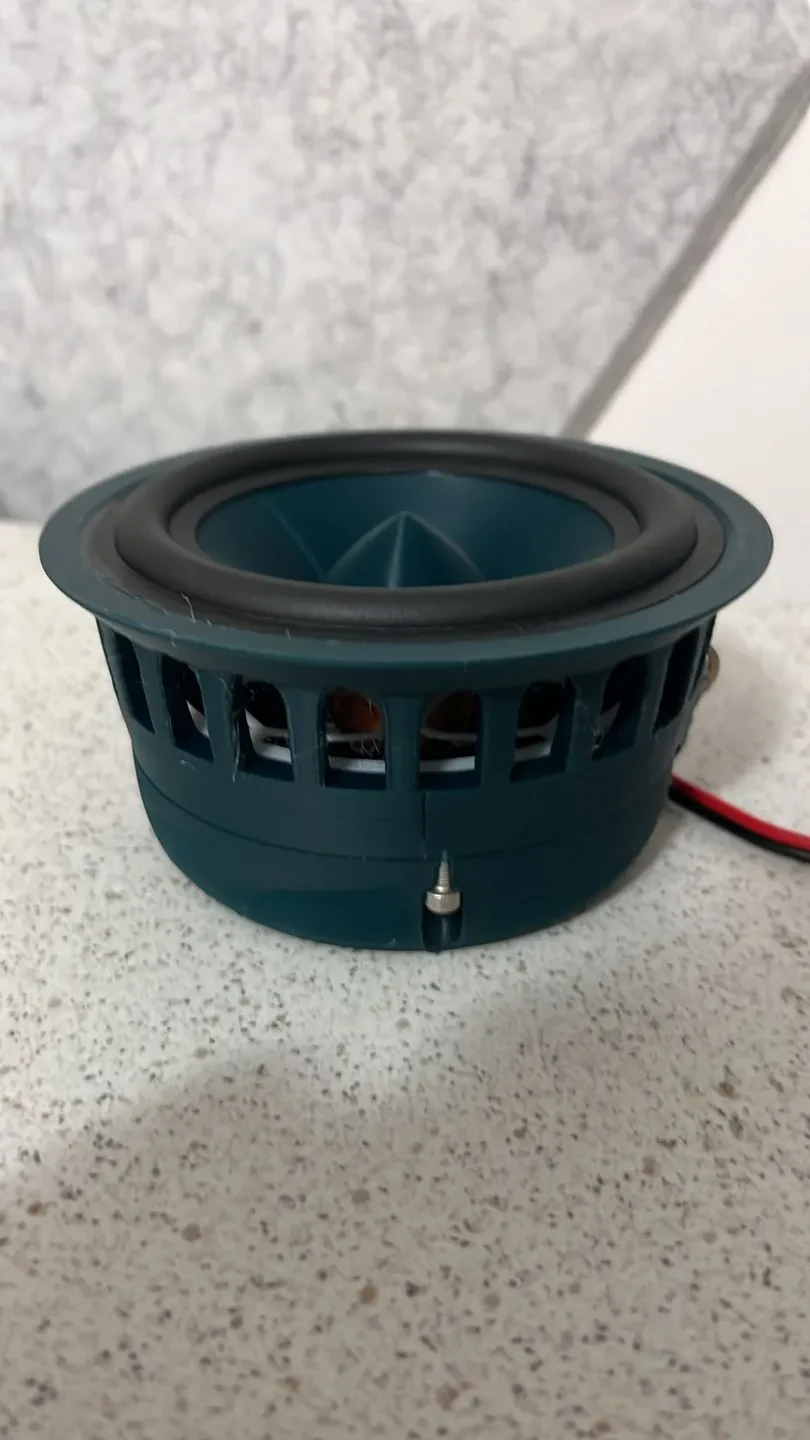

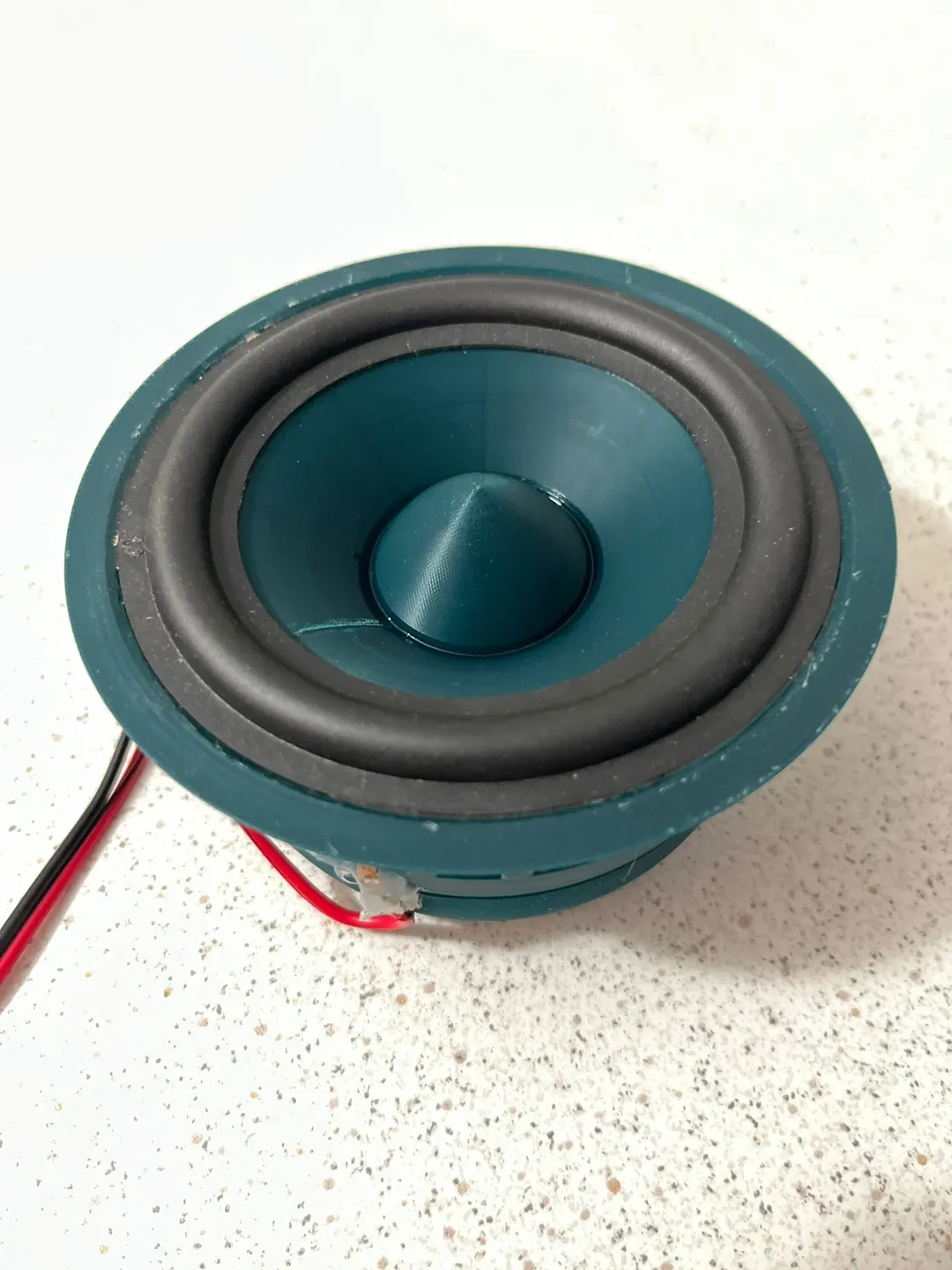

Это 4-дюймовый динамик, напечатанный на 3D-принтере и состоящий из 5 тщательно разработанных деталей. Для дополнительного удобства я приобрел объемный звук на AliExpress, чтобы повысить его производительность и упростить использование.

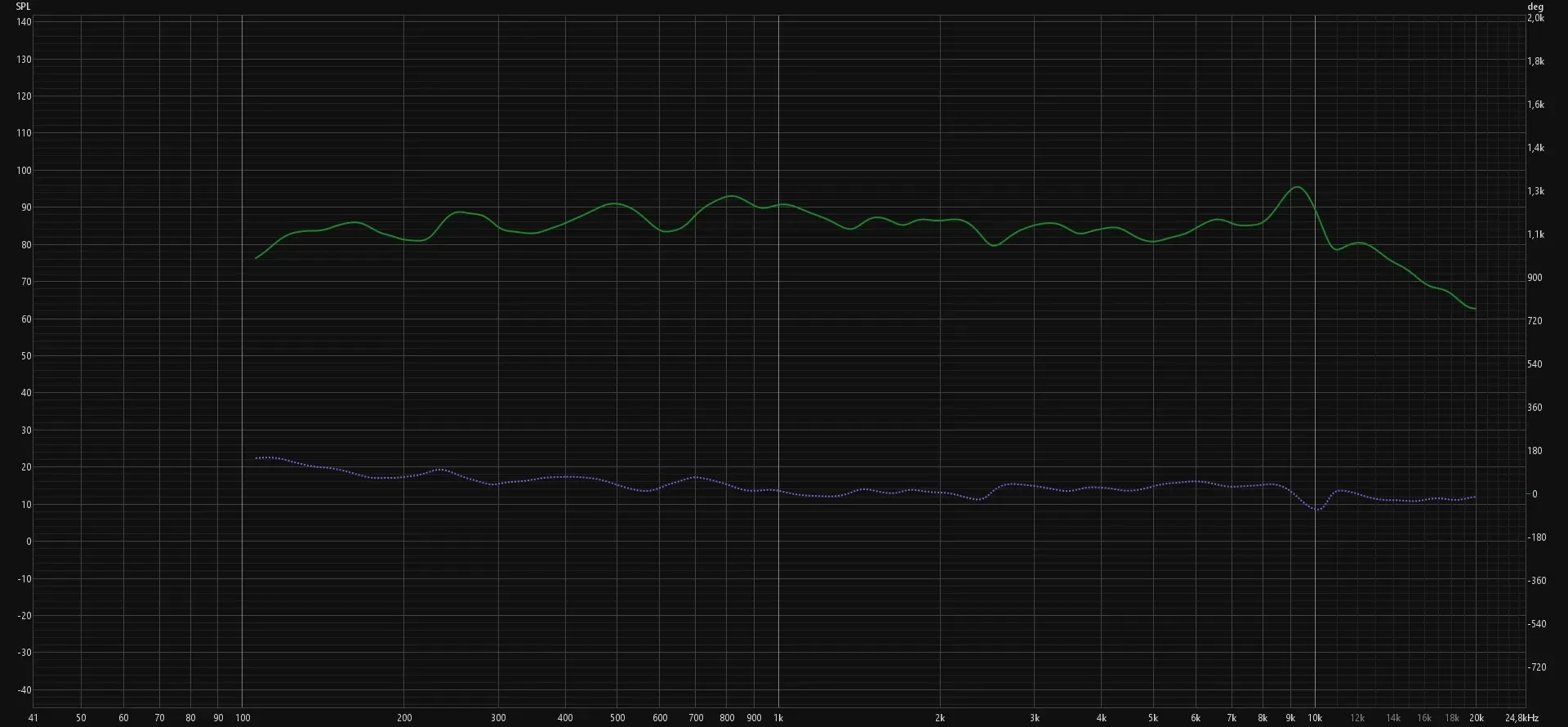

Частотная характеристика драйвера показывает только частотную характеристику и не отражает эффективность, поскольку она измерялась в ближнем поле.

Расстановка динамика:

Внешняя рамка — прочная и разработана для удобной 3D-печати.

Магнитный корпус — состоит из 12 небольших неодимовых магнитов, расположенных вокруг центрального магнита большего размера. Внешние магниты помогают сжимать магнитные волны, усиливая магнитное поле в центре, что повышает эффективность (дБ).

Spider — гибкий, но контролируемый, обеспечивающий стабильную и точную частотную характеристику.

Конусная конструкция — геометрически оптимизированная для повышения прочности и расширенного частотного диапазона.

Пылезащитный колпачок — круглой формы для обеспечения хорошей аэродинамики и повышенной прочности.

Surround — получено с AliExpress, чтобы упростить процесс сборки, сохраняя при этом превосходную производительность. Несмотря на то, что конструкция не полностью напечатана на 3D-принтере, она упрощает сборку и повышает производительность. Для тех, кто хочет полностью заняться своими руками, в комплект входит объемный STL для любителей, лол.

Вещи, которые вам понадобятся:

5 неодимовых магнитов 20 мм и 1 неодимовый магнит 20 х 20 мм.
4-дюймовая резиновая окантовка
Клей и резиновый клей
2 винта M3 длиной 8-10 мм с головкой цилиндра

Печать:

Напечатайте диффузор, используя PETG для более теплого звука или PLA для более расширенного и холодного звука. Паук должен быть напечатан со 100% заполнением с использованием PETG. Чтобы еще больше усилить отпечатки, установите множитель экструзии на 105-110 % как для конуса, так и для паука.

Звуковая катушка в сборе:

Для оптимальной работы используйте эмалированный медный пр��вод диаметром 0,15 мм. Начните с нанесения клея на конструкцию звуковой катушки и намотайте провод, периодически закрепляя его клеем для поддержания прочного соединения. После завершения намотки нанесите обильный слой клея вокруг всей катушки, чтобы надежно закрепить ее.

Прикрепите концы проводов к отверстию в шасси, оставив немного провисать, чтобы обеспечить возможность смещения, не затягивайте их сильно! Убедитесь, что провода расположены так, чтобы они не касались паука или конуса во время игры. Наконец, нагрейте конец медного провода (например, зажигалкой), чтобы сжечь эмаль, а затем припаяйте его к другому проводу.

Зачем использовать эмалированную медную проволоку диаметром 0,15 мм? Его гибкость делает его отличным выбором, особенно если вы не используете мишурные поводки. Я рекомендую намотку обеспечить сопротивление 8-10 Ом, что обеспечит надежную и эффективную звуковую катушку. Высокое сопротивление не является проблемой для большинства усилителей!

Склеивание:

С помощью двухкомпонентного клея прикрепите крестовину к корпусу, закрепите катушку на крестовине и прикрепите конус к пылезащитной крышке. Более темное пятно на конусе отмечает центр, помогая точно выровнять пылезащитный колпачок.

Чтобы прикрепить окантовку к корпусу, используйте клей на резиновой основе или гелеобразный клей, чтобы обеспечить прочное и гибкое соединение.

Обновление:

Этот драйвер устарел, лол. Возможно, в будущем я опубликую улучшенную версию на своем Patreon. Не стесняйтесь делать с этими файлами все, что захотите, просто не забудьте указать мне это, если вы повторно загрузите их с изменениями, как указано в лицензии.
