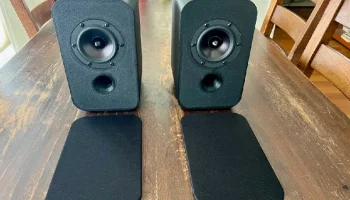

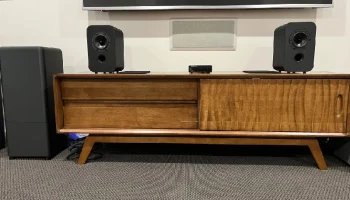

Полнодиапазонный громкоговоритель Dayton Audio RS100-4...

Это полнодиапазонный динамик для шасси Dayton Audio RS100-4 из эталонной линейки, популярный благодаря низким искажениям и линейности. Уровень звукового давления находится в нижнем диапазоне и составляет 83 дБА, но сопротивление Re, равное 4 Ом, позволяет усилителю компенсировать его большей мощностью.

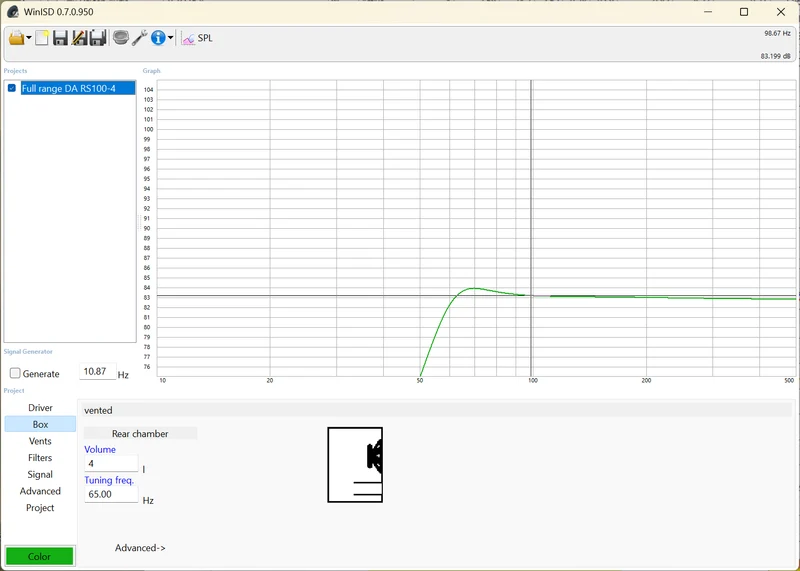

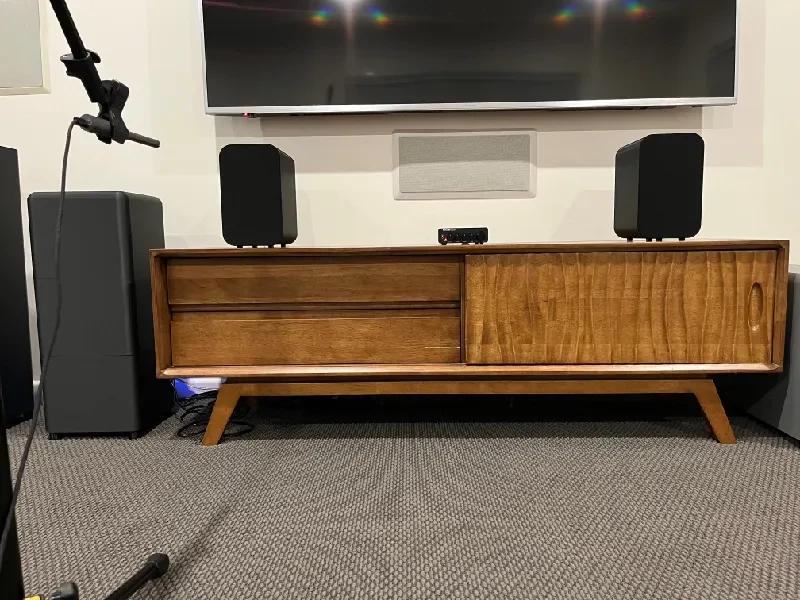

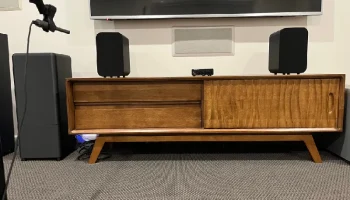

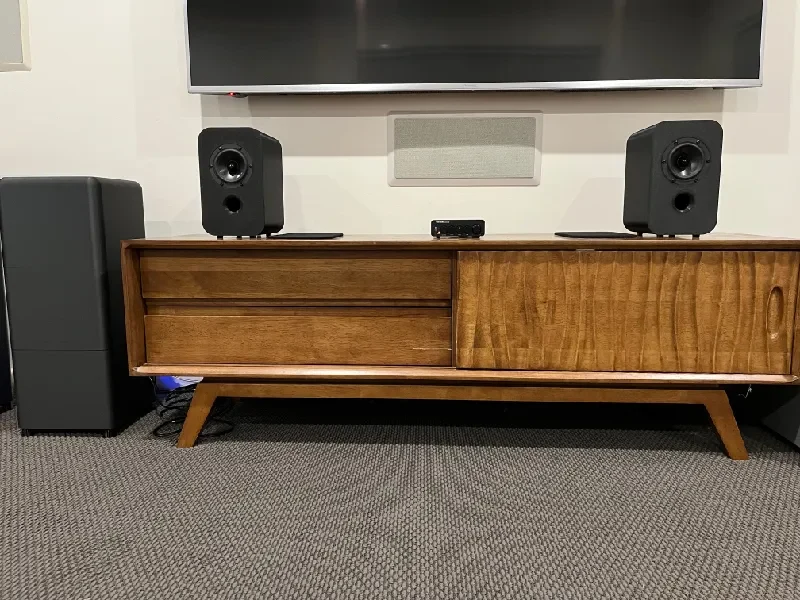

Хорошо работает как небольшой монитор с частотой F3 55 Гц, но для Hi-Fi лучше сочетать с сабвуфером, а для режима домашней вечеринки в идеале использовать фильтр верхних частот, чтобы вы не убивали маленьких человечков амплитудой басов, с которой они не могут справиться.

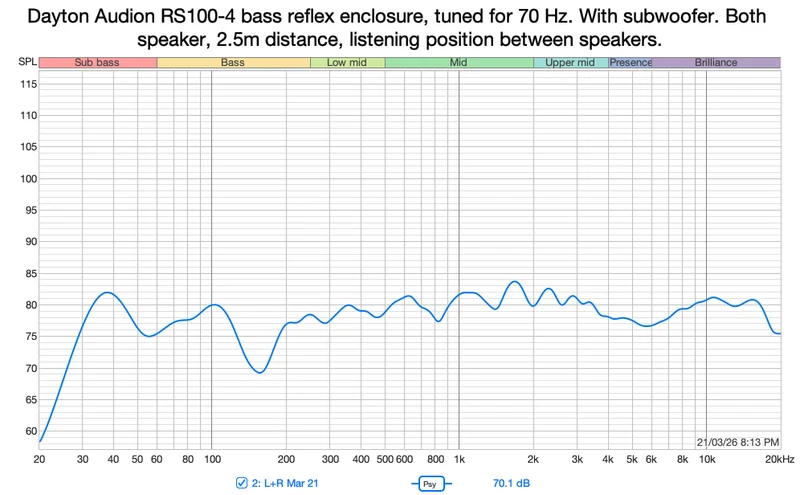

Отклик довольно линейный, учитывая отсутствие DSP или компонентов пассивной фильтрации стоимостью в сотни долларов — см. прилагаемые измерения REW без сабвуфера и с ним. Разрешение и звуковая сцена очень хорошие благодаря небольшому полнодиапазонному динамику. Немного больше бросается в глаза из-за повышенных высоких частот, чем у Mark Audio Pluvia 7.2 HD, который я недавно загрузил, но выглядит проще для гл��з.

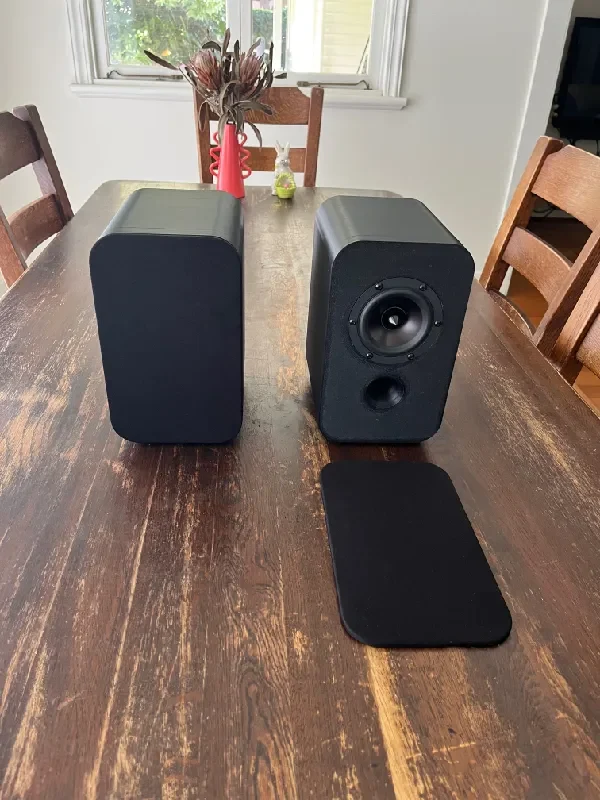

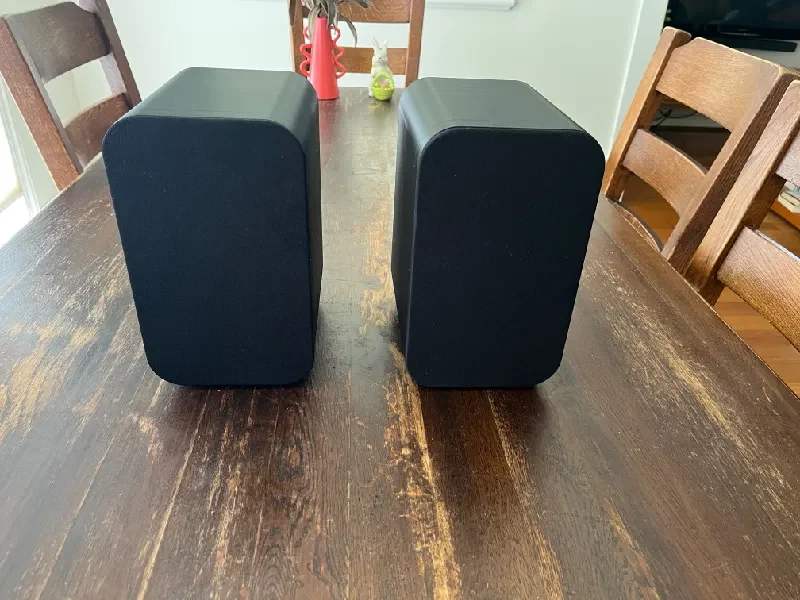

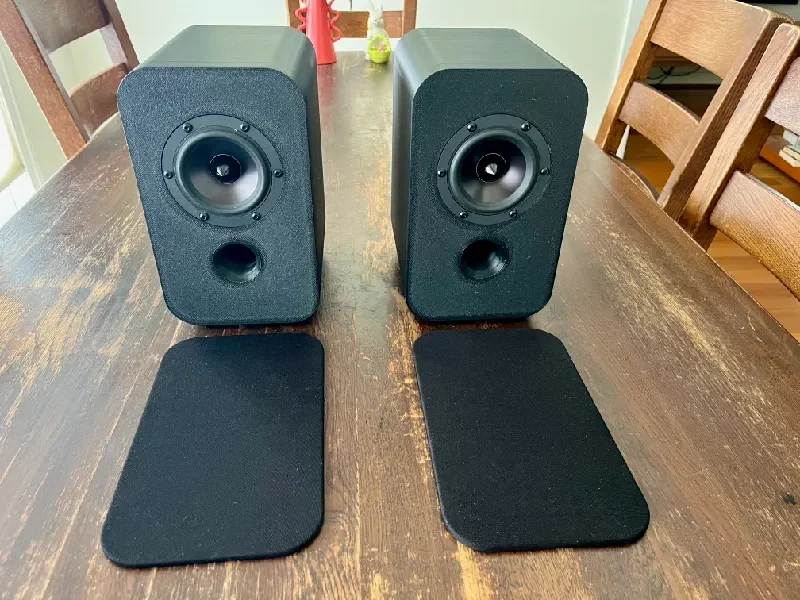

В дизайне есть несколько уловок — обратите внимание на непараллельные внутренние стенки для предотвращения стоячих волн (если вы верующий человек) и решетки, удерживаемые магнитом. Если кому-то интересно, дизайн и размеры корпуса вдохновлены динамиками Q Acoustics 3010i. Их можно использовать с решетками или без них, а звуковой отклик такой же, как показали мои измерения.

Печать: Стандартный PLA. ПЭИ пластина. Сопло 0,6мм, высота слоя 0,24мм. 3 стены, заполнение 25%, предпочтительно гироид. Поддержка только на кровати. Поместите плоские участки на рабочую пластину, например передняя часть динамика и задняя часть задней пластины. На печать корпусов уходит не менее 24 часов, на это так приятно смотреть… Предпочтительно ТПУ для ног.

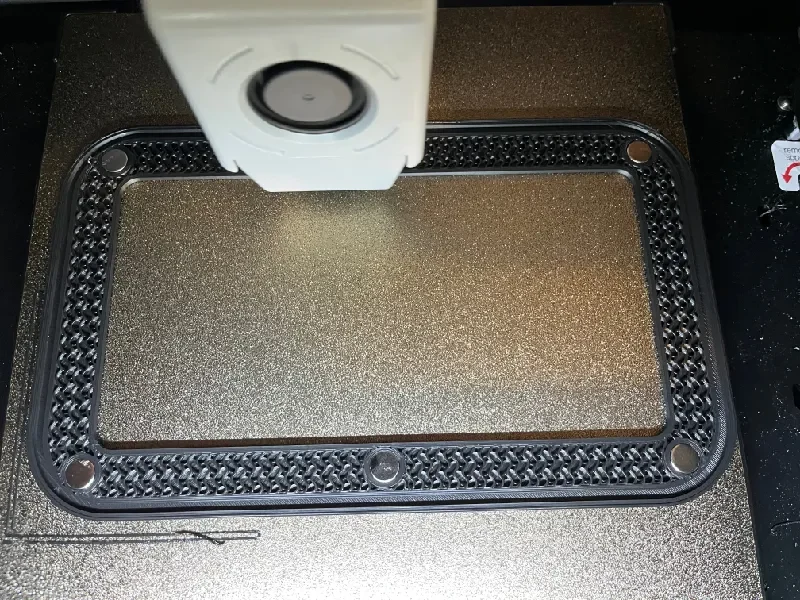

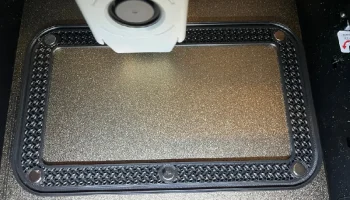

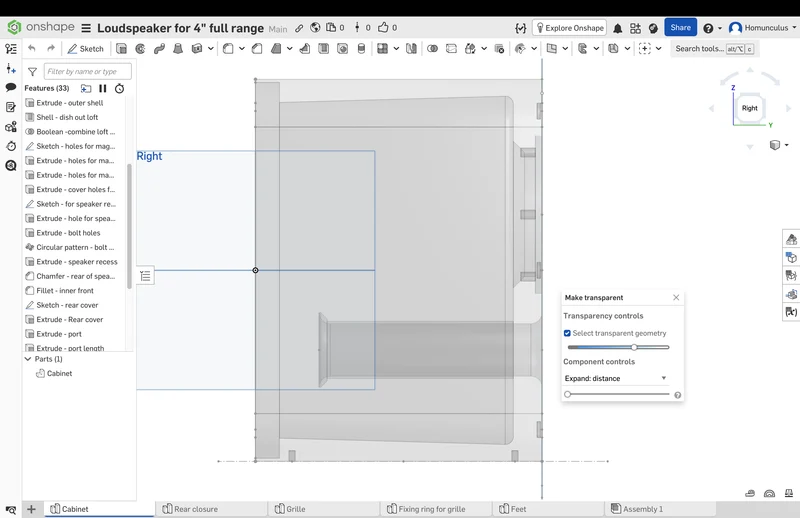

Магниты: не нужны, если гриль не нужен. Отверстия для магнитов есть в файлах САПР (см. изображение в рентгеновском изображении), но они будут просто перекрыты и оставлены пустыми, если магниты не вставлены. Однако, если вам нужны магнитные решетки, вам придется разрезать файлы и вставить команду паузы в G-код непосредственно перед тем, как отверстия для магнитов будут закрыты. При печати с высотой слоя 0,24 мм в каждом случае это был слой 13. Как только принтер остановится, нанесите каплю суперклея на нижнюю часть отверстия (предотвращает дребезжание) и вставьте все магниты в одной полярности. То же самое и с решетками: магниты необходимо будет вставить после команды паузы — просто убедитесь, что вы правильно соблюдаете полярность, пометив магниты точкой Sharpie после того, как вы выяснили, как они притягивают, а не отталкивают друг друга. См. изображение принта гриля.

Гриль: тканью для решеток может быть любая дешевая ткань для решеток громкоговорителей или даже старая футболка из полиэстера, например, сыпь (думаю, только австралийцы знают, что я имею в виду). После складывания ткани на решетку вставьте фиксирующее кольцо и натяните ткань, чтобы она растянулась. Надавите на фиксирующее кольцо вниз, преодолевая сопротивление. Когда все станет хорошо, нанесите суперклей на фиксирующее кольцо, дайте ему затвердеть, а затем отрежьте лишнюю ткань лезвием бритвы или канцелярским ножом.

Сборка: приклейте заднюю панель корпуса эпоксидным или пластиковым клеем, например JB Weld PlasticBonder, не используйте суперклей — он протечет, потому что этот материал слишком вязкий и не заполняет зазоры, поэтому в итоге получится шипящая коробка. Приложите груз или G-зажим на несколько часов.

Демпфирование: добавьте на стены и спинку демпфирующий материал толщиной 25 мм, например, утеплитель из переработанного хлопка или полиэстера высокой плотности. Если вы не боитесь рака легких, используйте минеральную вату или стекловолокно — при увеличении громкости порт будет выбрасывать частицы, похожие на протомолекулы.

Список материалов (представленные ссылки являются лишь примерами, а не партнерскими ссылками):

2x Dayton Audio RS100-4

PLA — около 1,2 кг на динамик. Я использую дешевые вещи от Sunlu/Jayo на eBay или AliExpress, катушки по 5 кг за 50 долларов. Можно использовать Matte PLA или PLA-CF, выглядит немного шикарнее.

для решеток: 24 неодимовых магнита 10х2мм.

Ткань для решетки динамика

4 переплета 4 мм.

Эпоксидный клей/смола или JB Weld PlasticBonder

Демпфирующий материал, напр. ватин из хлопка или полиэстера

8 вставок M3 M3x5.
