Литий-ионный аккумулятор дальнего действия 4S 21700...
ПРЕДУПРЕЖДЕНИЕ! Литиевые батареи опасны и могут легко взорваться при неправильном обращении. Если вы не знаете, что делаете, не делайте этого. Это не только убьет тебя, но и будет причинять боль все время, пока ты умираешь.

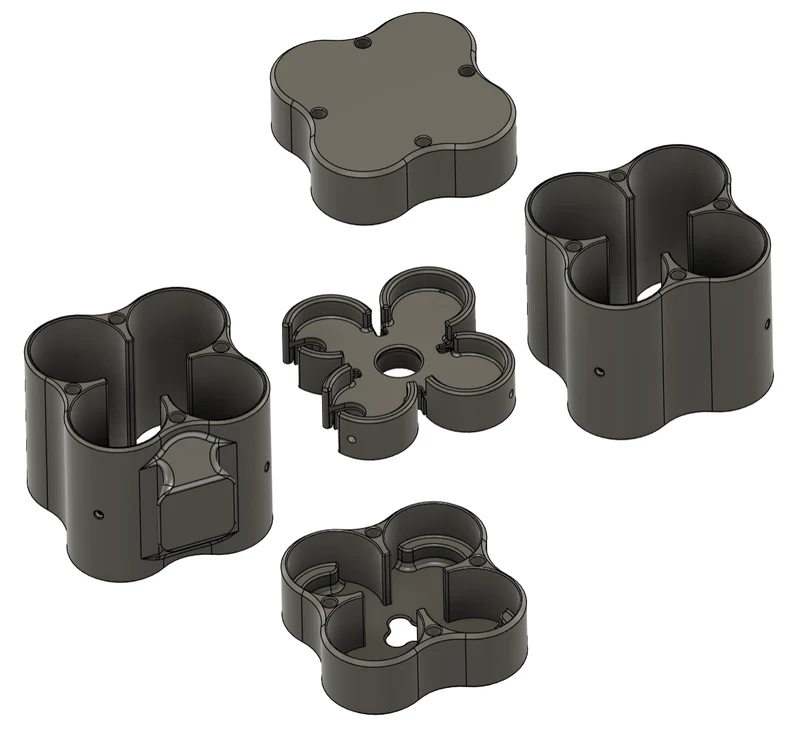

Эти детали были созданы как более легкая и прочная альтернатива ленте, которую я использовал раньше. Разработан для литий-ионных аккумуляторов 21700 (в моем случае INR21700-M50T) в конфигурации 4S2P, чтобы обеспечить время полета более 1 часа для моего Volantex Phoenix 2400.
Я включил версию разъема ячейки «ласточкин хвост» в качестве альтернативы ремням на липучке.
Для прочности вы можете использовать 4 углеродных стержня диаметром 3 мм или стержни с резьбой м3, чтобы скрепить все вместе. Это также должно предотвратить повреждение аккумуляторов в случае падения носа на землю (не спрашивайте меня, откуда я это знаю).
Все ячейки разделены воздушным зазором для лучшей изоляции и охлаждения, при этом на каждом конце имеется достаточно места для проводки. Отверстие в одной из торцевых крышек рассчитано на провод сечением 13 AWG. Шнур питания подключается посередине блока, две зеркальные половинки собираются независимо, а затем сгибаются прямо с перегородкой между ними. Затем разъем надевается и фиксируется четырьмя кусочками нити.
Печатайте на непроводящей нити (включая CF и графен), например ASA, PETG или TPU.
Как всегда, для модификации доступны файлы .STEP и .f3d.
Также ознакомьтесь с другими моими материалами, связанными с RC. Летайте безопасно и наслаждайтесь печатью!
