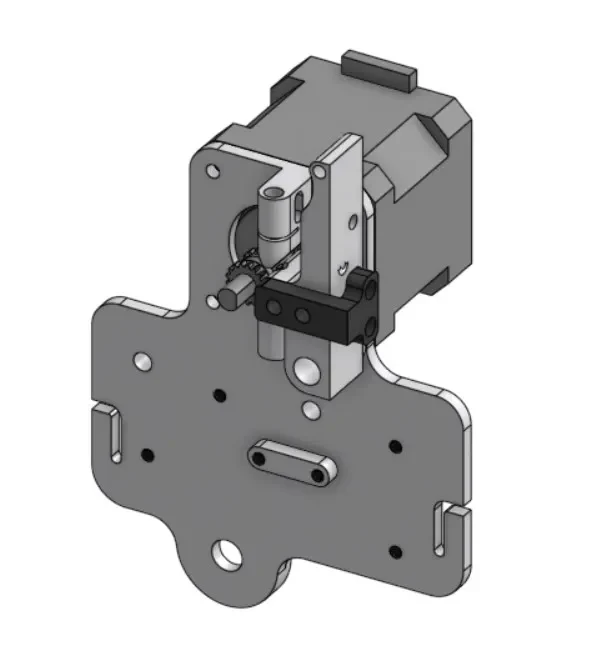

Micro Swiss с прямым приводом из ПТФЭ натяжного ролика...

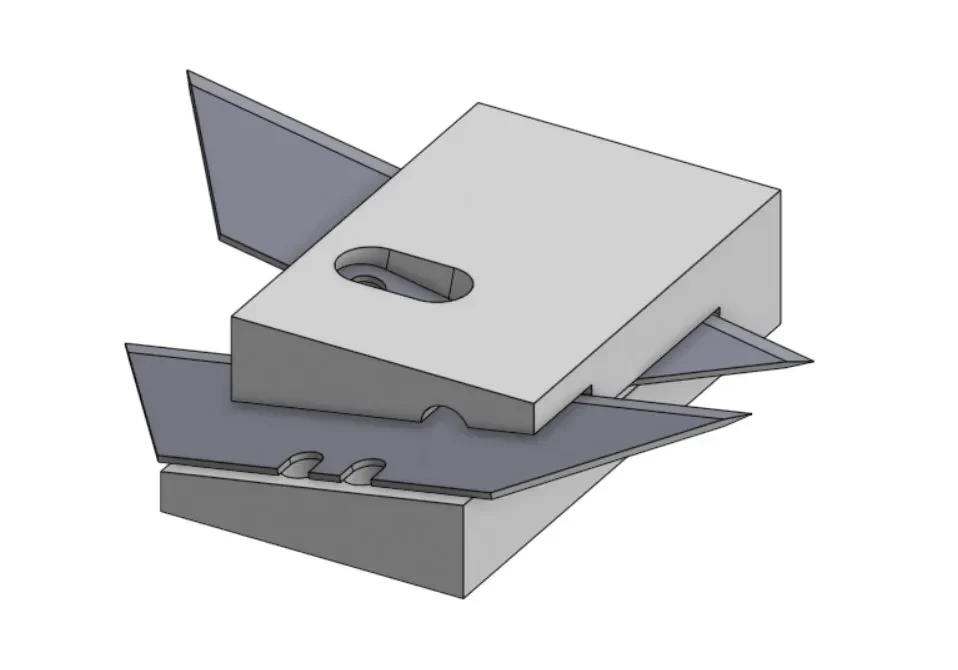

Я заменил промежуточную шестерню MS DD трубкой из ПТФЭ, чтобы проверить ее работоспособность в экструдерах, таких как тот, который я планирую сделать. Если вы протестируете его, расскажите, пожалуйста, как он работает, любые отзывы приветствуются. Вам нужно будет разрезать трубку из ПТФЭ с помощью прилагаемой режущей конструкции, поскольку она режет трубку из ПТФЭ под углом 20 градусов. Вам понадобятся 8 м3 термофиксирующих вставок 4,6х4 (ссылка внизу) и несколько винтов м3. Он должен быть напечатан как минимум из PETG, с 3 периметрами и не менее 15% структурным трехмерным заполнением (кубический, гироидный и т. Д.). Вероятно, вы можете просто напечатать резак на чем угодно, это не имеет большого значения. Трубка из ПТФЭ, на основе которой он был смоделирован, была Capricorn XS, поскольку она у меня есть под рукой. Удачной печати!

Вставки для термофиксации: https://www.amazon.com/M3x4-0mm-OD4-6mm-Stake-Threaded-Quik-Tek/dp/B08T7M2H4S/ref=sr_1_4?keywords=m3+4.6x4+heat+set+insert&qid=1675734789&sr=8-4

Ссылка на Onshape: https://cad.onshape.com/documents/ba1ed702c64ffc1f16925209/w/0489fd30202c47c1596021cd/e/6ef47f482a54c5908b6c2f5f
