Стандарт CR-6 или MicroSwiss hotend и экструдер Orbiter V1.5

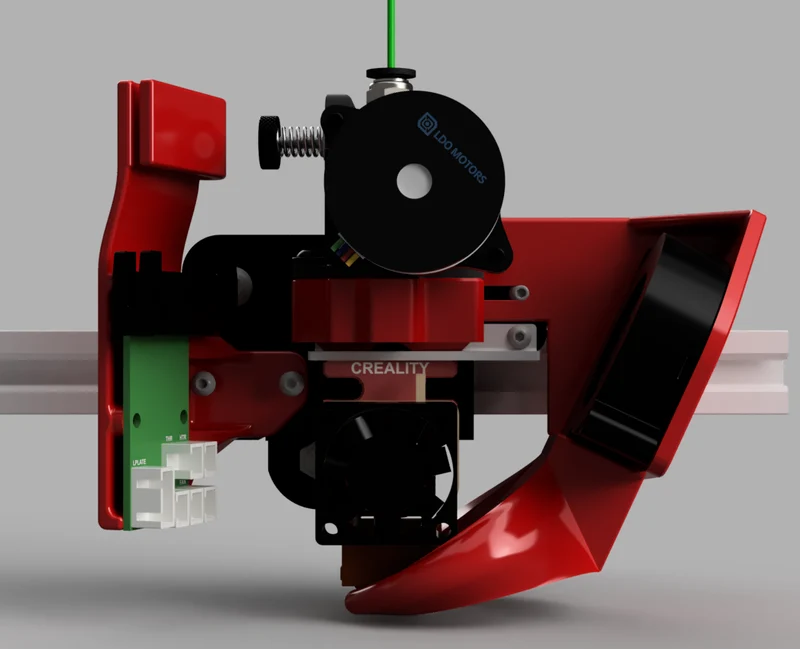

Экструдер Orbiter V1.5 крепится к тензодатчику Creality CR-6 CR6 со стандартным горячим концом ИЛИ цельнометаллическим горячим концом MicroSwiss.

Это часть серии различных хотэндов и экструдеров, которые крепятся непосредственно к тензодатчику CR-6. Скорее всего, эти крепления совместимы и с CR-10 Smart.

Это крепление подходит как для стандартного хотэнда Creality, так и для цельнометаллического хотэнда MicroSwiss CR-6.

Необходимые аксессуары
5015 вентилятор

В креплении используется вентилятор 5015. Пожалуйста, используйте тот, который размещен здесь на Printables.com, как часть этой серии:

https://www.printables.com/model/157511-cr6-5015-part-fan-shroud-dual-fang

Стандартный корпус и, следовательно, крепление для вентилятора больше не подходят. Поскольку нагнетателя 4010 в значительной степени недостаточно для надле��ащего охлаждения и достижения хороших свесов и перемычек при разумной скорости печати, вентилятор заменен на нагнетатель 5015 и кожух с двойным выпуском.

Идеально подойдет вентилятор 5015 с напряжением 24 В и частотой вращения от 4000 до 6000 об/мин. Более высокие обороты будут шумными. Кроме того, шарикоподшипники обычно менее шумные. Вентилятор обычно используется на скорости от 60 до 80 % от максимальной скорости, что делает работу практически бесшумной и сохраняет некоторый запас для улучшения охлаждения выступов и мостов.

Крепление на дочерней плате

Дочерняя плата тоже мешает работе экструдера и требует адаптации. Также для дочерней платы на Printables.org есть специальное крепление:

https://www.printables.com/model/162434-creality-cr-6-daughterboard-mount

Вставки из термоплавкого сплава

Можно использовать термоплавкие вставки или 2 стандартные гайки М3. Однако рекомендуется использовать термоплавкие вставки.

2 вставки для термоклея M3 x 7 мм (модель совместима с размерами от 6 до 8 мм). Позаботьтесь о том, чтобы получились настоящие термоплавкие вставки, как на картинке. Те, что с прямой накаткой, бесполезны и предназначены для литья под давлением, а не для 3D-печати.

https://www.aliexpress.com/item/4000232858343.html?pdp_ext_f=%7B%22sku_id%22:%2210 000000945302171%22,%22ship_from%22:%22%22%7D&gps-id=pcStoreJustForYou&scm=1007.231 25.137358.0&scm_id=1007.23125.137358.0&scm-url=1007.23125.137358.0&pvid=e707db28-7 db4-41a2-b451-dc7f8a782c04&spm=a2g0o.store_pc_home.smartJustForYou_2001733901821.1

Ссылка, где их можно купить. Есть много других вариантов. Если вы предпочитаете M3 x D4,6 x L7,0. Существуют файлы деталей, совместимые с термоклеями D4.2, D4.5 и D4.6 и D5 мм.

Печать

Печать из PETG, ABS, ASA или другой термостойкой нити. PLA не будет достаточно термостойким, особенно для кожуха вентилятора.

настройки слайсера:

5 верхних и нижних слоев 0,2 мм (нижний слой может быть 0,25 для удобства печати)
4 линии стены плюс 1 прерывистая линия с заполнением 0,45 мм.
25% заполнение гироидной области
соединить линии заполнения
другие настройки как обычные настройки печати.

Все модели ориентированы правильно и печатают без опор, за исключением крепления на дочерней плате, для которого необходимы опоры под рукой, несущей ленточный кабель.

Установка

Начните с нанесения клея на монтажный блок и монтажную пластину дочерней платы.

Установите монтажный блок на тензодатчик и хотенд.

Заготовка трубки из ПТФЭ: 73 мм
Трубка из ПТФЭ MicroSwiss hotend: 63 или 43 мм. Кажется, для новых версий требуется более короткая трубка из ПТФЭ (спасибо @Jaco Waes за указание)

Отрежьте кусок трубки из ПТФЭ и поместите его в хотенд. Прижмите его к блоку нагревателя и установите на место синий зажим (или завинчивающуюся крышку для MicroSwiss), чтобы удерживать трубку из ПТФЭ на месте.

73 (или 63/43) мм — это точное расстояние между блоком нагревателя и гнездом для трубки Боудена внутри экструдера Orbiter. Следите за тем, чтобы оно не превышало 73 (или 63/43) мм, иначе Орбитер будет слишком сильно давить на трубку из ПТФЭ, что может затруднить прохождение нити.

Установите экструдер поверх монтажного блока и завершите установку кожухом вентилятора и креплением дочерней платы.

Кожух вентилятора скользит со штифтом за пластиной каретки. паз скользит по пластине каретки, и для фиксации кожуха вентилятора достаточно одного винта.

Направление двигателя экструдера

Поскольку Orbiter представляет собой экструдер с зубчатой передачей, экструдер обычно работает в обратном направлении (так называемая нить поставляется
