Разъем для аккумулятора Ryobi 18 В

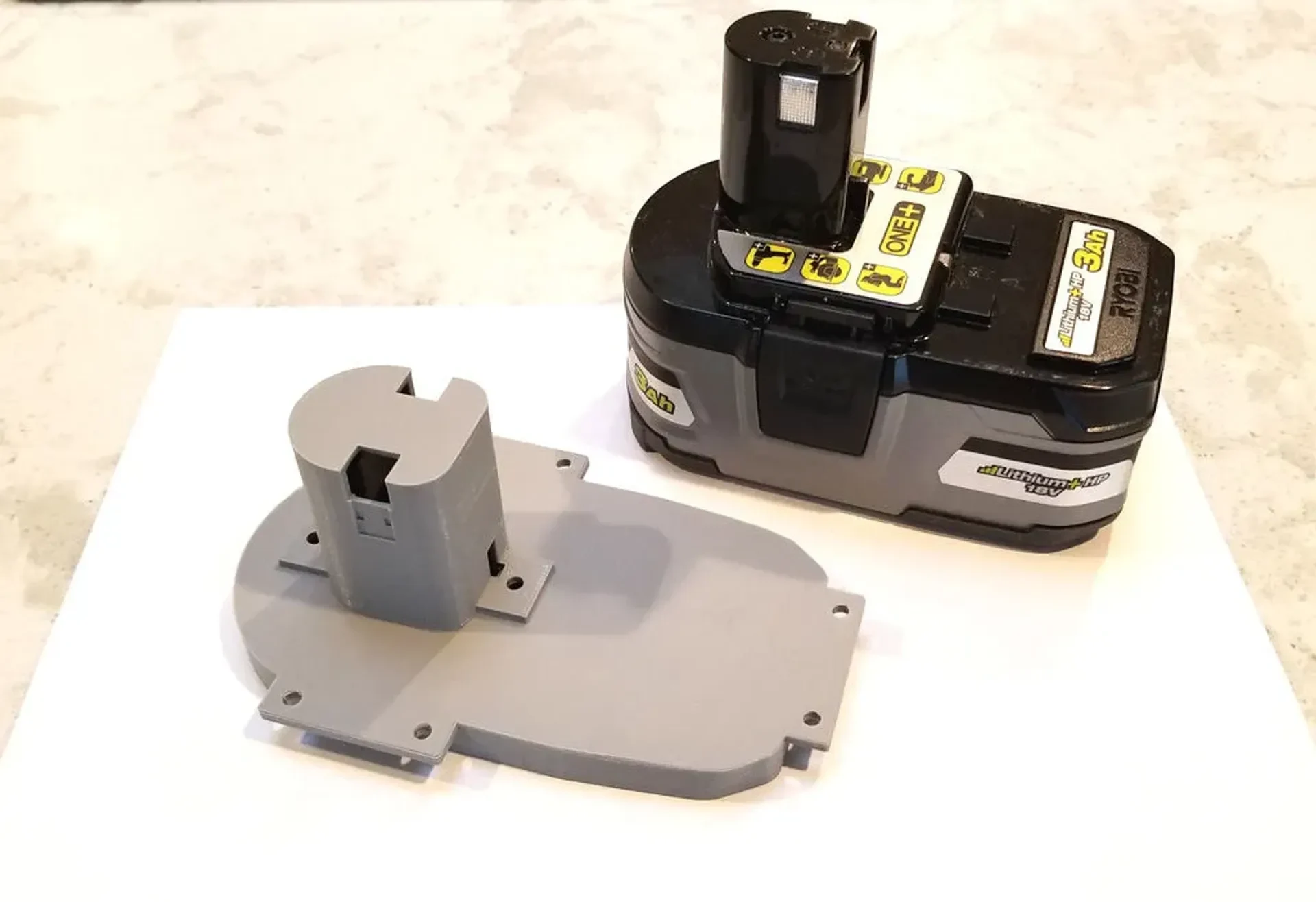

Этот разъем для аккумулятора Ryobi 18 В позволяет питать любое устройство или электроинструмент от аккумуляторов Ryobi 18 В. Этот разъем можно использовать в качестве основы адаптера для питания электроинструментов сторонних производителей или для питания ваших электронных проектов с помощью батарей Ryobi. Я использую этот адаптер для питания одноплатных компьютеров и планируемого мобильного робота.

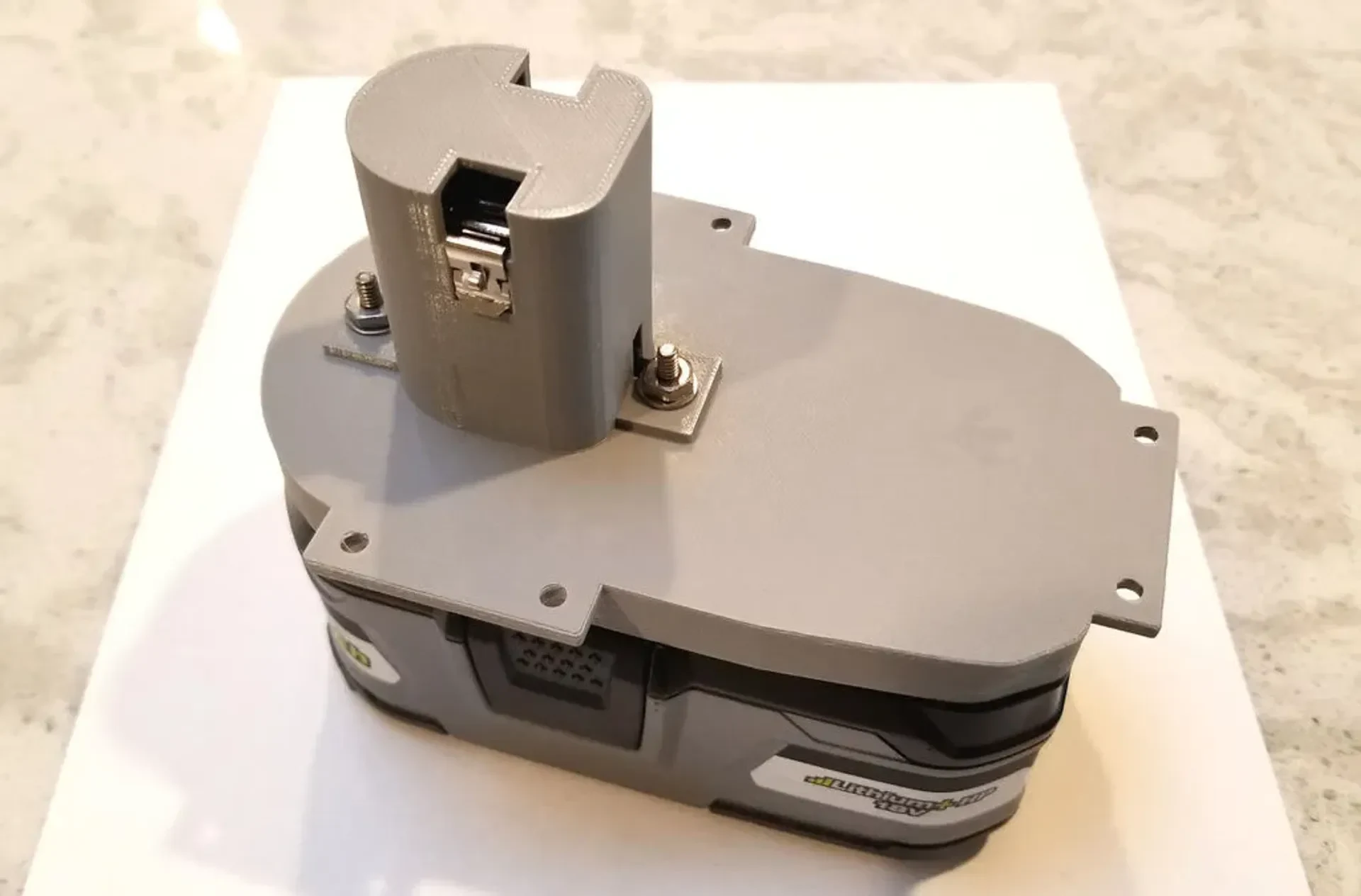

Обновление от 3 июля 2020 г.: я добавил фотографии портативного радио, которое я переоборудовал для использования батарей Ryobi 18 В. Это пример того, как можно использовать этот разъем. Еще я добавил вариант базы без ушей.

Вот видео, демонстрирующее готовый разъем батареи Ryobi: https://youtu.be/abT4txqD0Zs

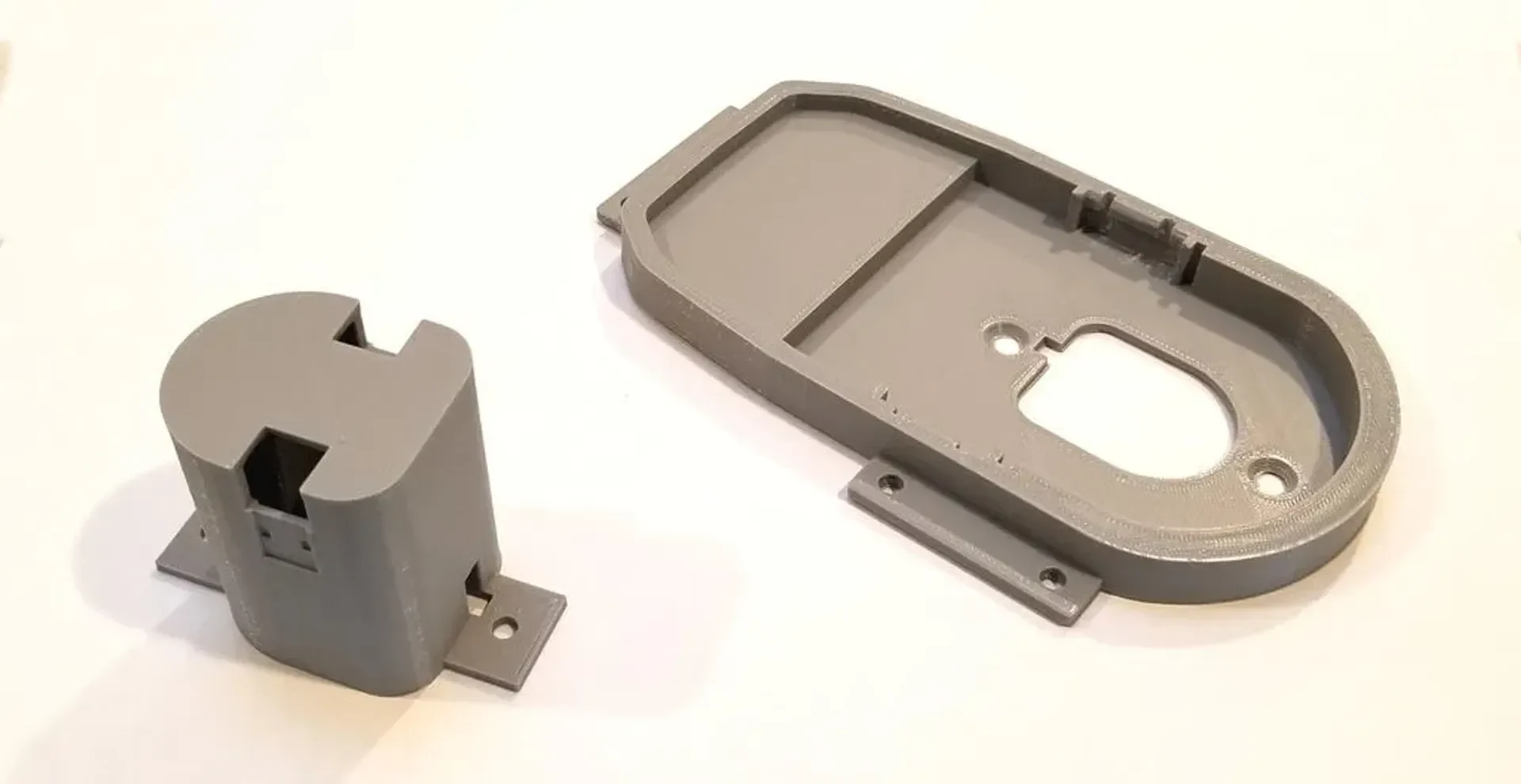

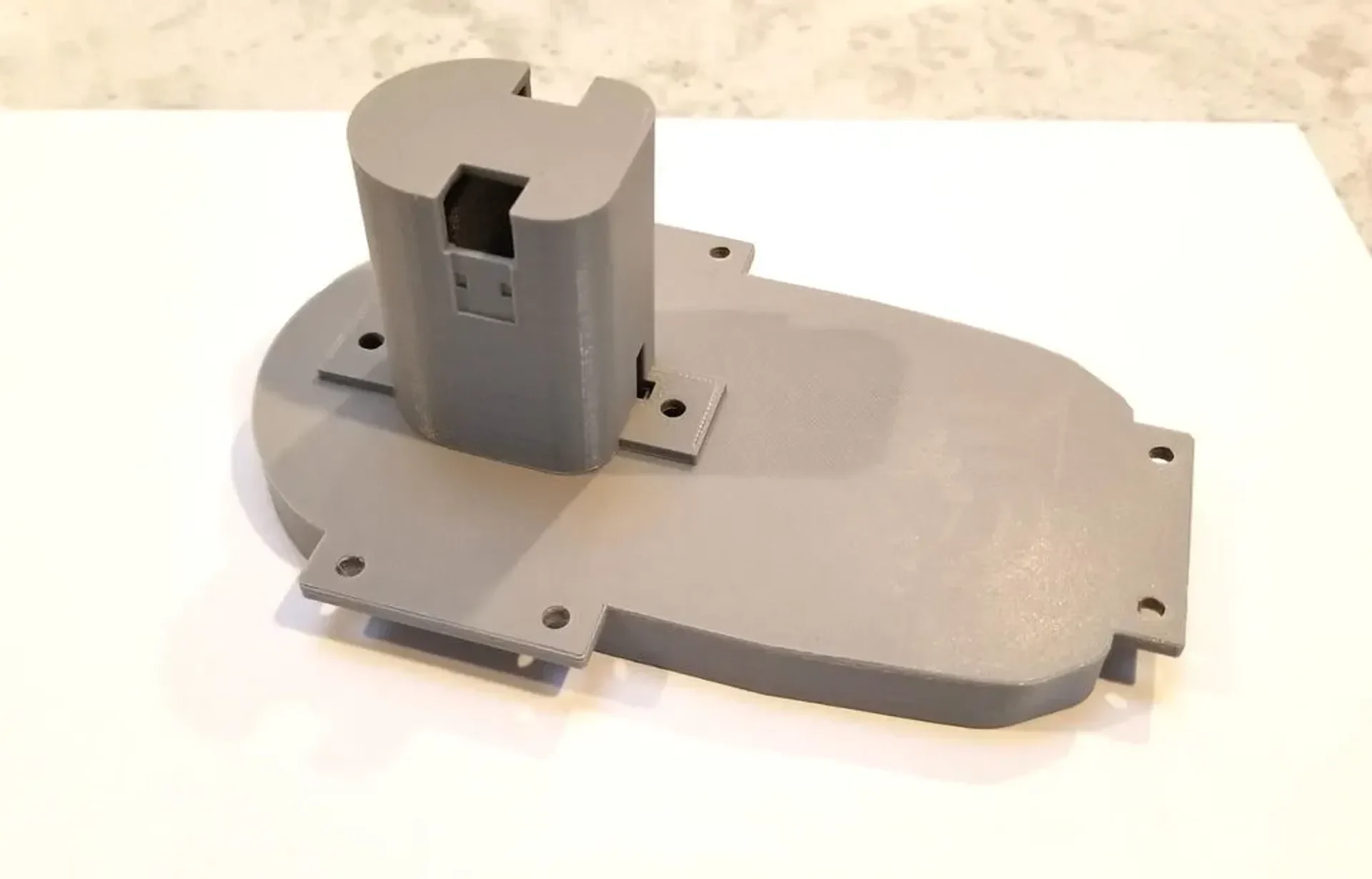

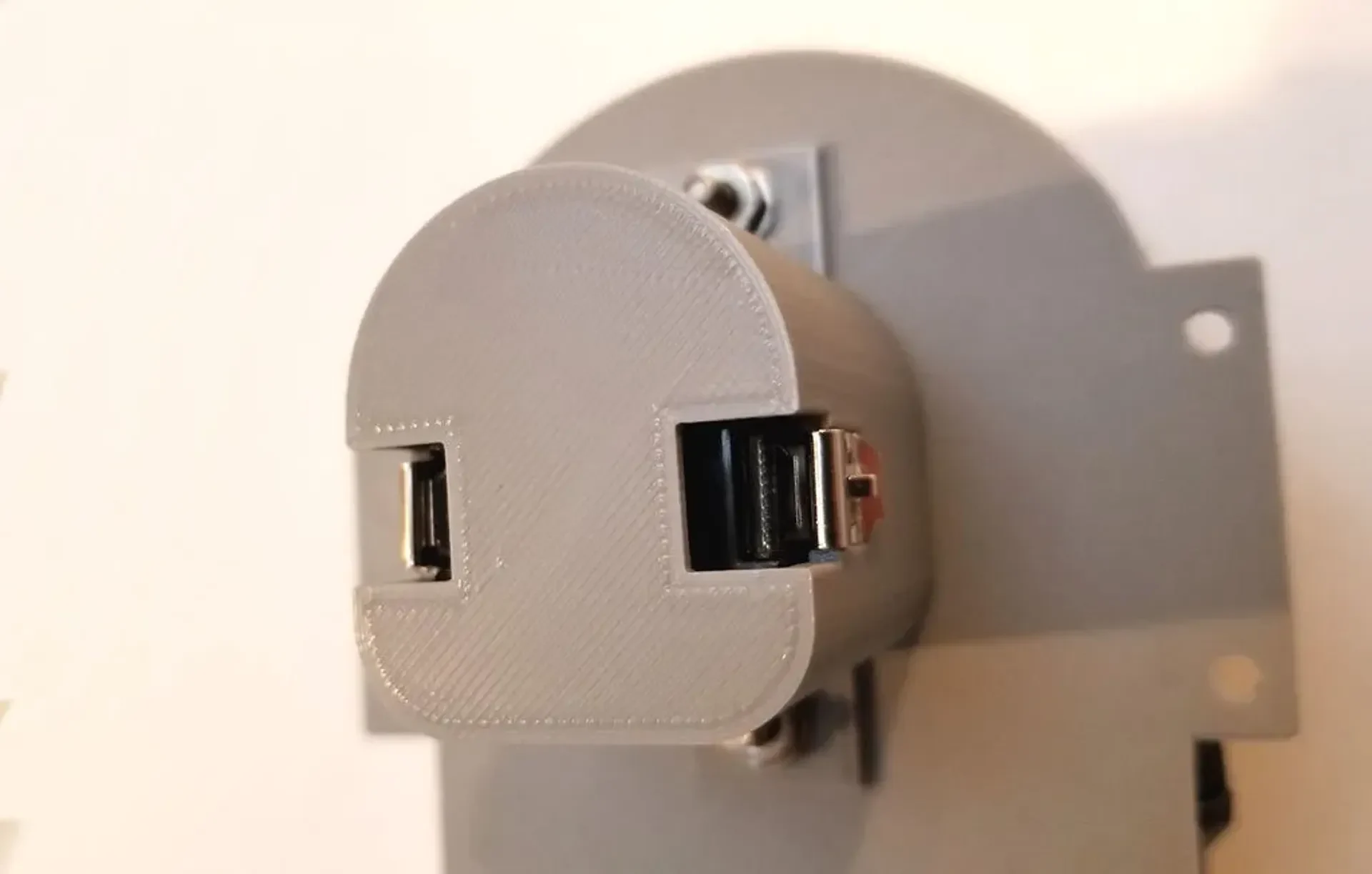

Я взял дизайн источника и добавил монтажные выступы, улучшил фиксацию батареи в держателе и перепроектировал башню, чтобы использовать контакты Keystone 209. Этот новый держатель теперь надежно фиксирует батарею на месте и имеет функции фиксации контактов батареи на месте, не сдвигая их вверх.

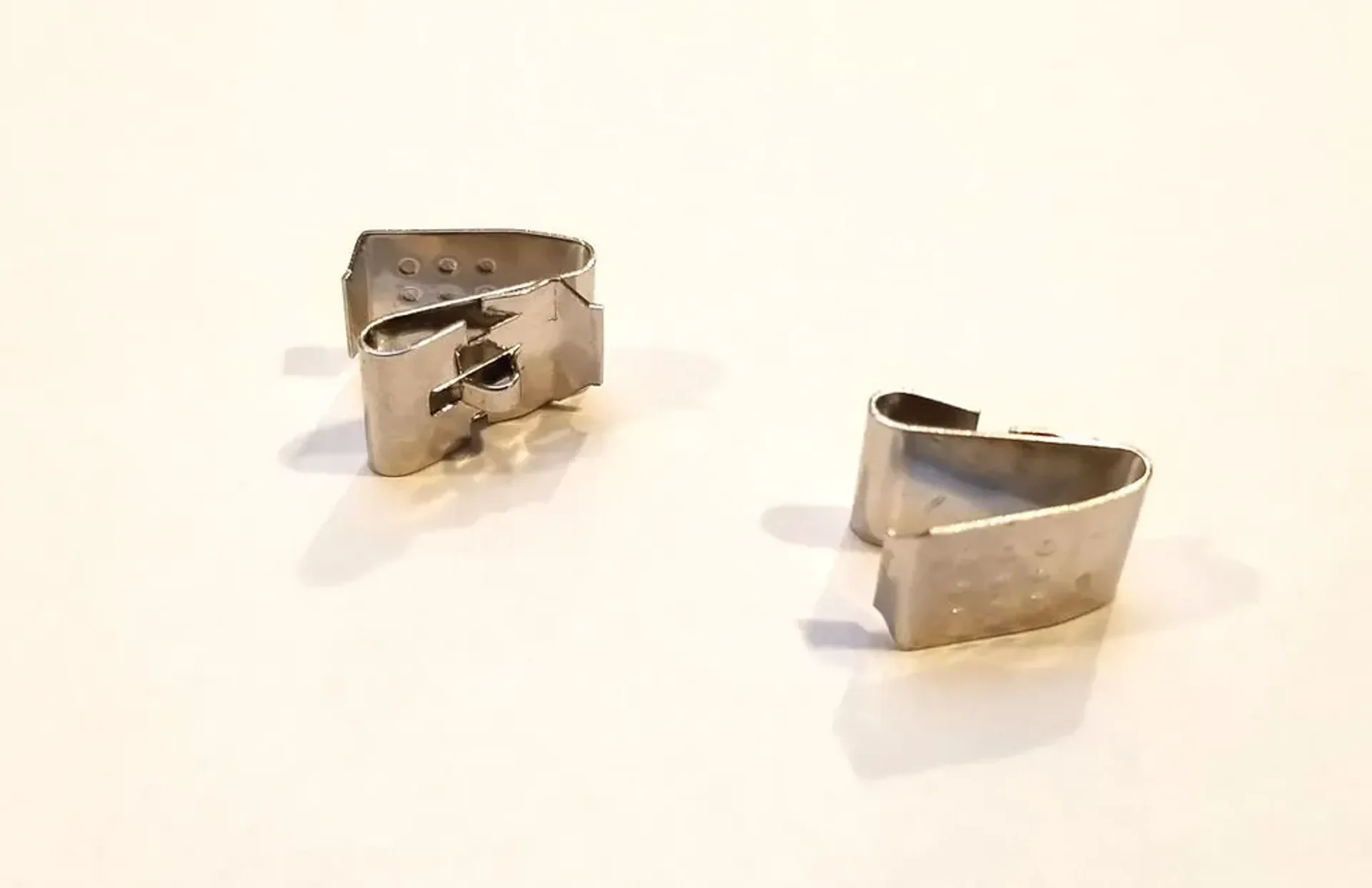

Чтобы найти контакты, выполните поиск «Keystone 209» на Amazon или EBay. Вот один поставщик: https://www.amazon.com/KEYSTONE-209-BATTERY-CONTACT-pieces/dp/B00LPOVJHS.

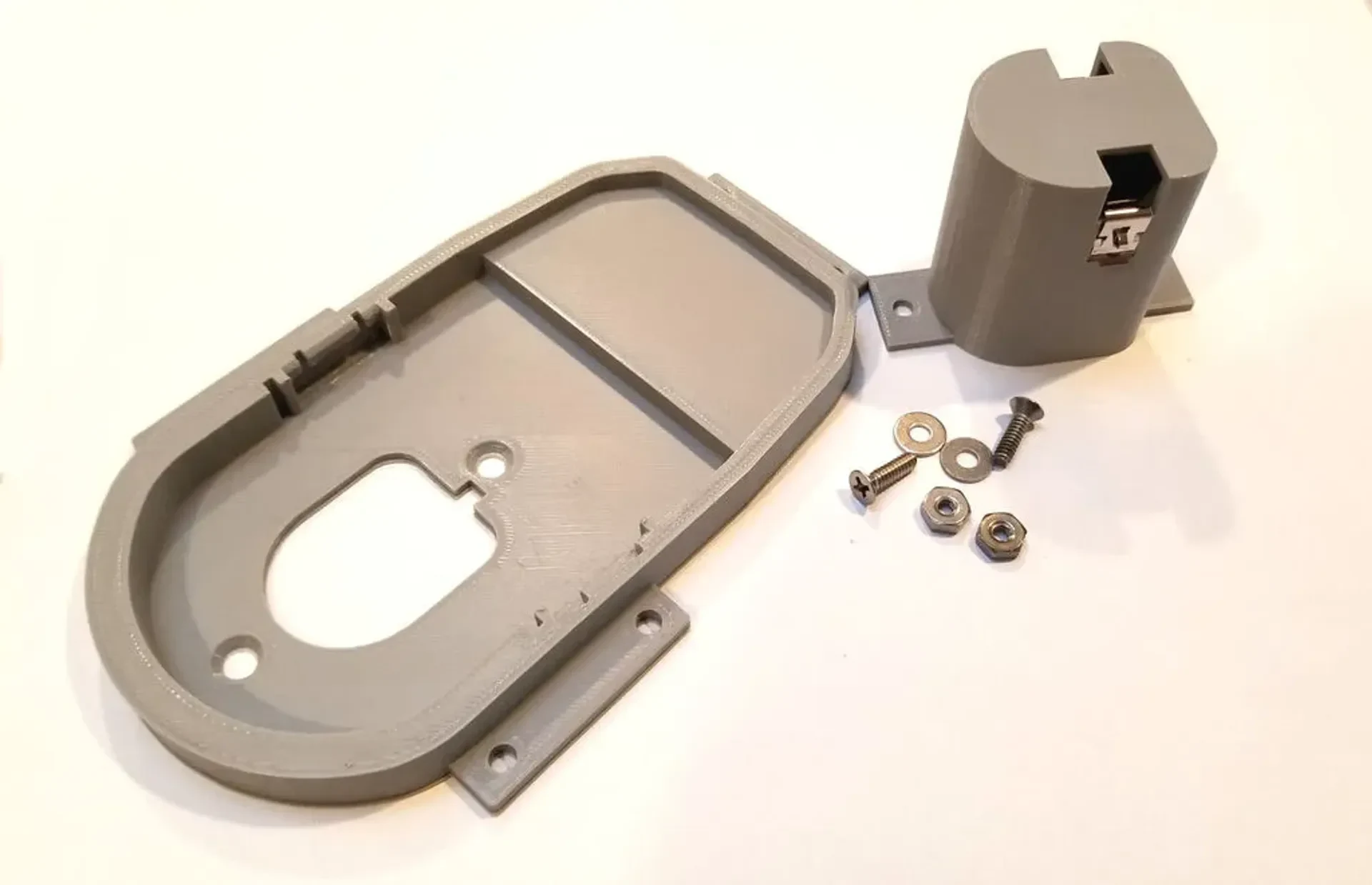

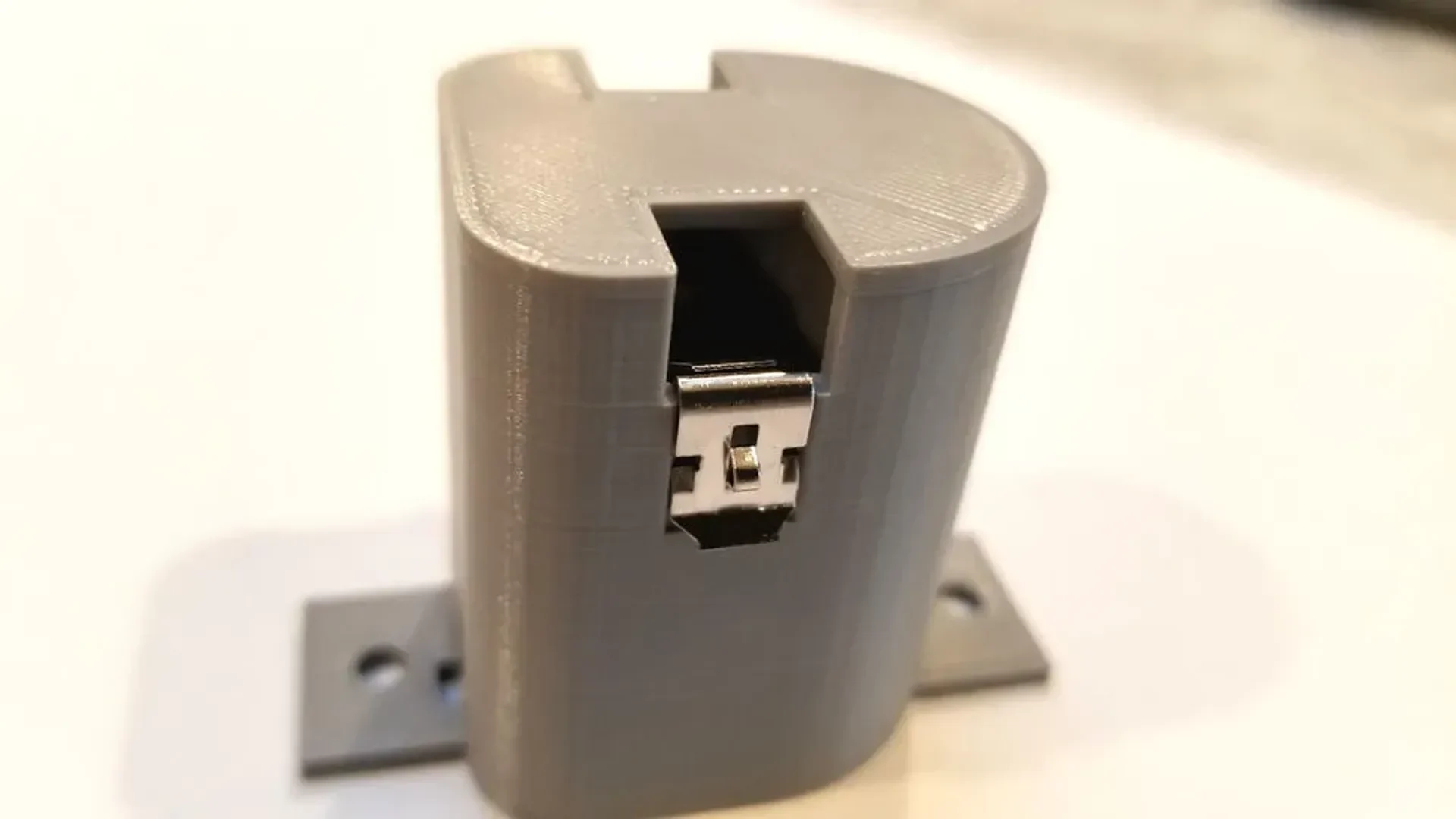

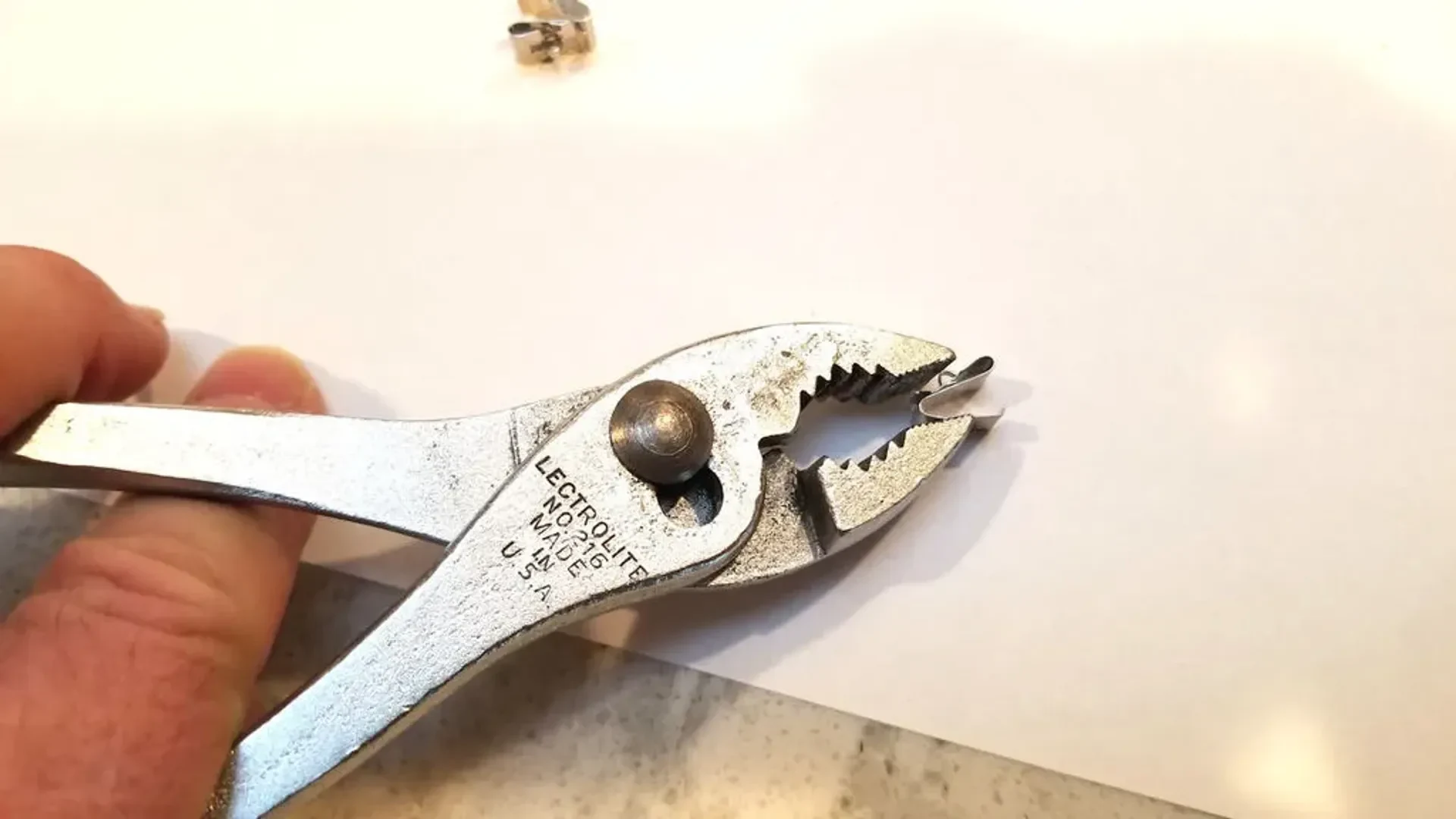

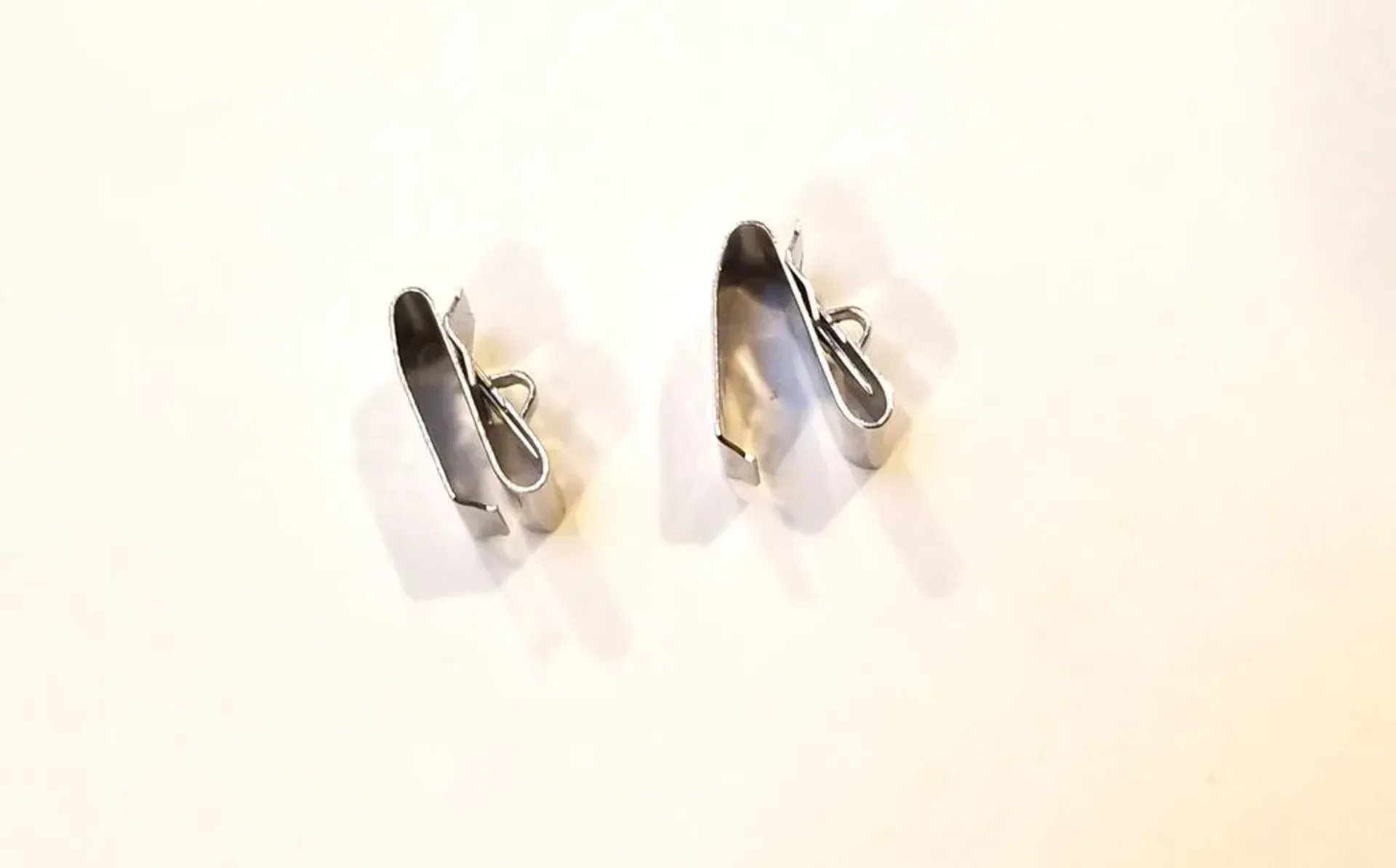

Предлагаю печатать детали с заполнением 75% и слоями 0,1 мм. PLA отлично подходит для этой конструкции. Вам следует использовать опоры вокруг базовых точек зажима. Перед установкой контактов Keystone 209 слегка сожмите их плоскогубцами для идеального прилегания (см. фото). Припаяйте провода к клеммам аккумулятора, прежде чем вставлять их в карманы башни, иначе тепло может повредить PLA (или другой пластик). Установите контакты, прижимая их к карманам до фиксации. Соберите основание и башню с помощью винтов с плоской головкой 4 мм или 6-32 и соответствующих гаек.

Я планирую использовать высокоэффективные преобразователи постоянного тока для генерации напряжения 5 В, 12 В и 9 В от батареи Ryobi 18 В.

Обновление от 5 марта 2021 г.:

Несколько человек запросили исходные файлы дизайна, чтобы они могли изменить этот дизайн. Изначально я начал с STL и изменил его с помощью TinkerCAD. Я был бы рад предоставить доступ к файлам TinkerCAD, но вас не устроит то, как я изменил исходный дизайн. Мои изменения — это набор вырезок и вставок из «Монстра Франкенштейна», который вас расстроит. Если вам нужно изменить этот проект, вам следует начать с STL или, к сожалению, начать новый проект с нуля.

Настройки печати

Принтер:

Гиперкуб

Поддерживает:

Да

Разрешение:

0,1 мм

Заполнение:

75%

Примечания:

Башне нужны опоры, а основанию — опора для области зажима.
