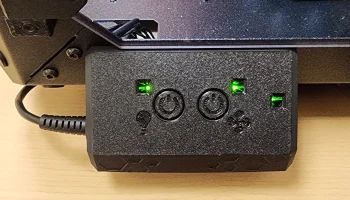

#0128 Крышка базовой платы для оригинального корпуса Prus...

*** Спасибо за внимание к этой модели! ***

Если вам нравится то, что я делаю, подумайте о том, чтобы купить мне кофе, и посмотрите другие мои модели, чтобы найти что-нибудь еще, что вам может понравиться!

**********

[ОБНОВЛЕНИЕ от 18 апреля 2024 г.]: добавлено 5 версий «b», в которых индикатор питания отсутствует. Теперь у вас есть еще больше выбора! ;-)

Версия 1b — значки света и вентилятора разбросаны для визуального баланса макета.
Версия 2b — под каждой кнопкой имеются значки света и вентилятора.
Версия 3b — внутри каждой кнопки имеются значки света и вентилятора.
Версия 4b — похожа на версию 3, но без шестнадцатеричного шаблона — для всех минималистов. :-)
Версия 5б — совершенно пустая. У него есть кнопки и световая трубка, но больше ничего.
**********

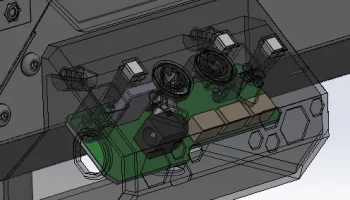

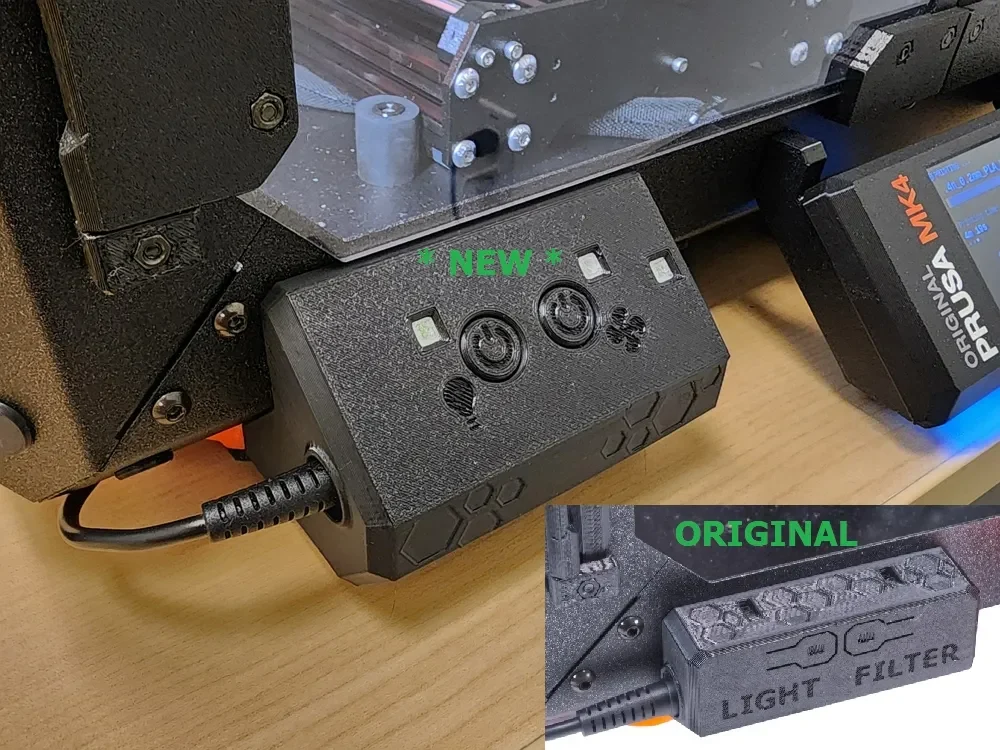

Эта модель представляет собой значительный переработанный дизайн обложки Basic Board, чтобы сделать ее более простой в использовании, при этом часто упоминается оригинальная обложка Prusa. Базовая плата позволяет управлять белой светодиодной лентой и усовершенствованной системой фильтрации, а оригинальная крышка полностью функциональна; однако это довольно «просто».

После нескольких месяцев использования я думаю, что пришло время обновить его. :-)

Особенности:

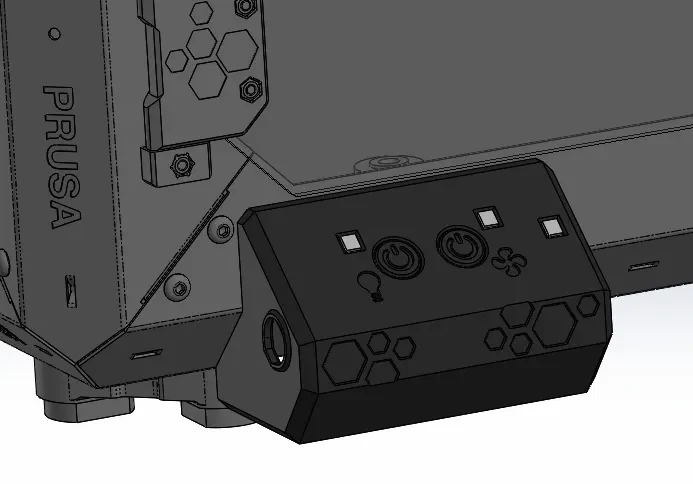

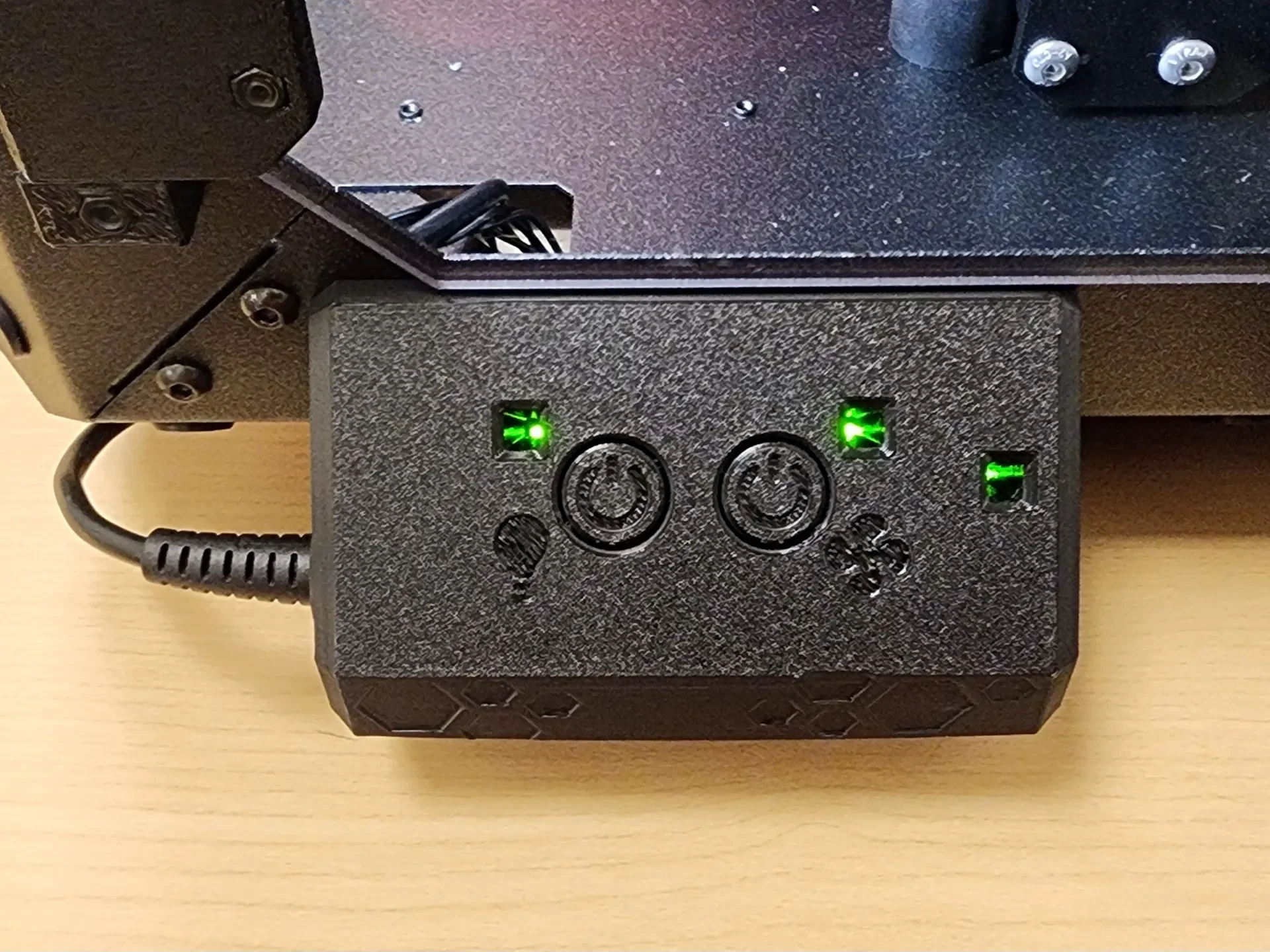

Панель управления теперь соответствует углу наклона ЖК-панели, что упрощает просмотр и повышает удобство использования.

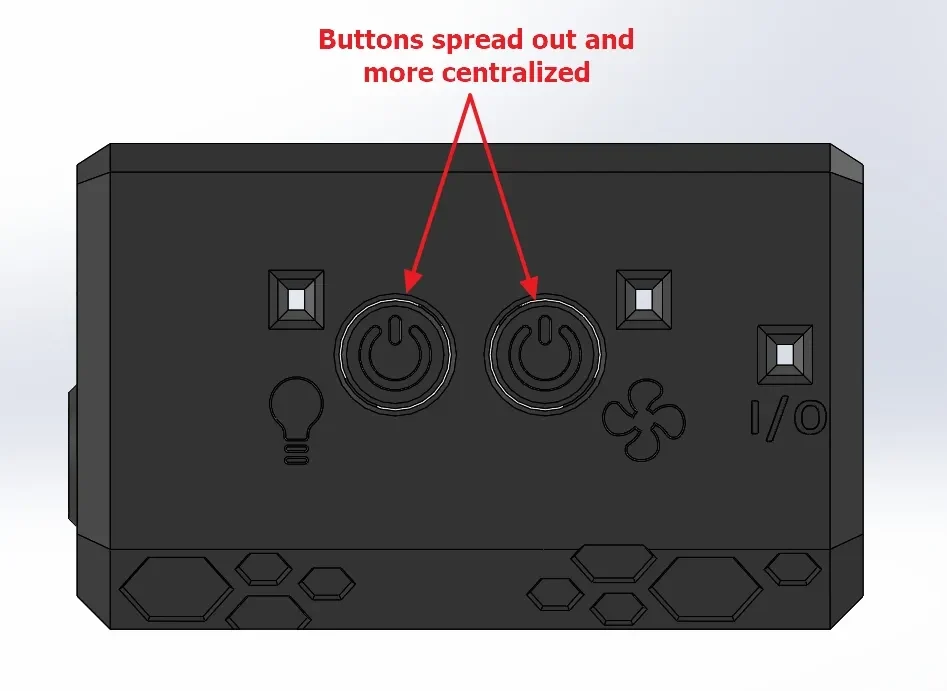

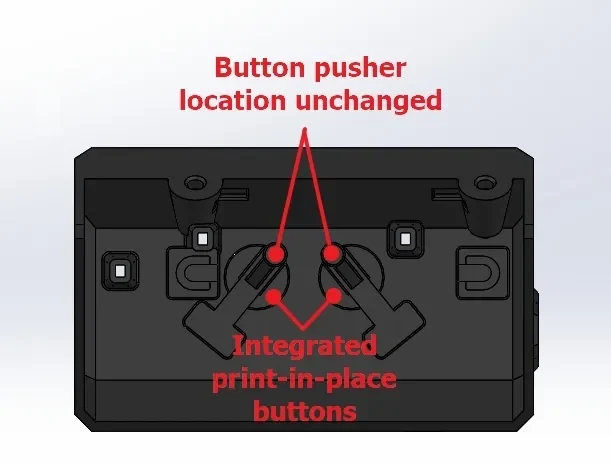

Кнопки теперь больше и разнесены дальше друг от друга для лучшей эстетики и эргономики — это стало возможным благодаря новому подходу «печать на пластине», который скрывает очень заметную «листовую пружину» в дизайне Prusa — поэтому кнопки ВЫГЛЯДЯТ как кнопки. :-)
Значки заменяют надписи «Свет» и «Фильтр».
В комплект поставки входят дополнительные светодиодные рассеиватели для лучшего распределения света, напечатанные из прозрачного материала.

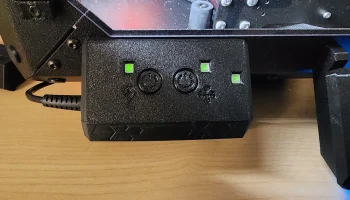

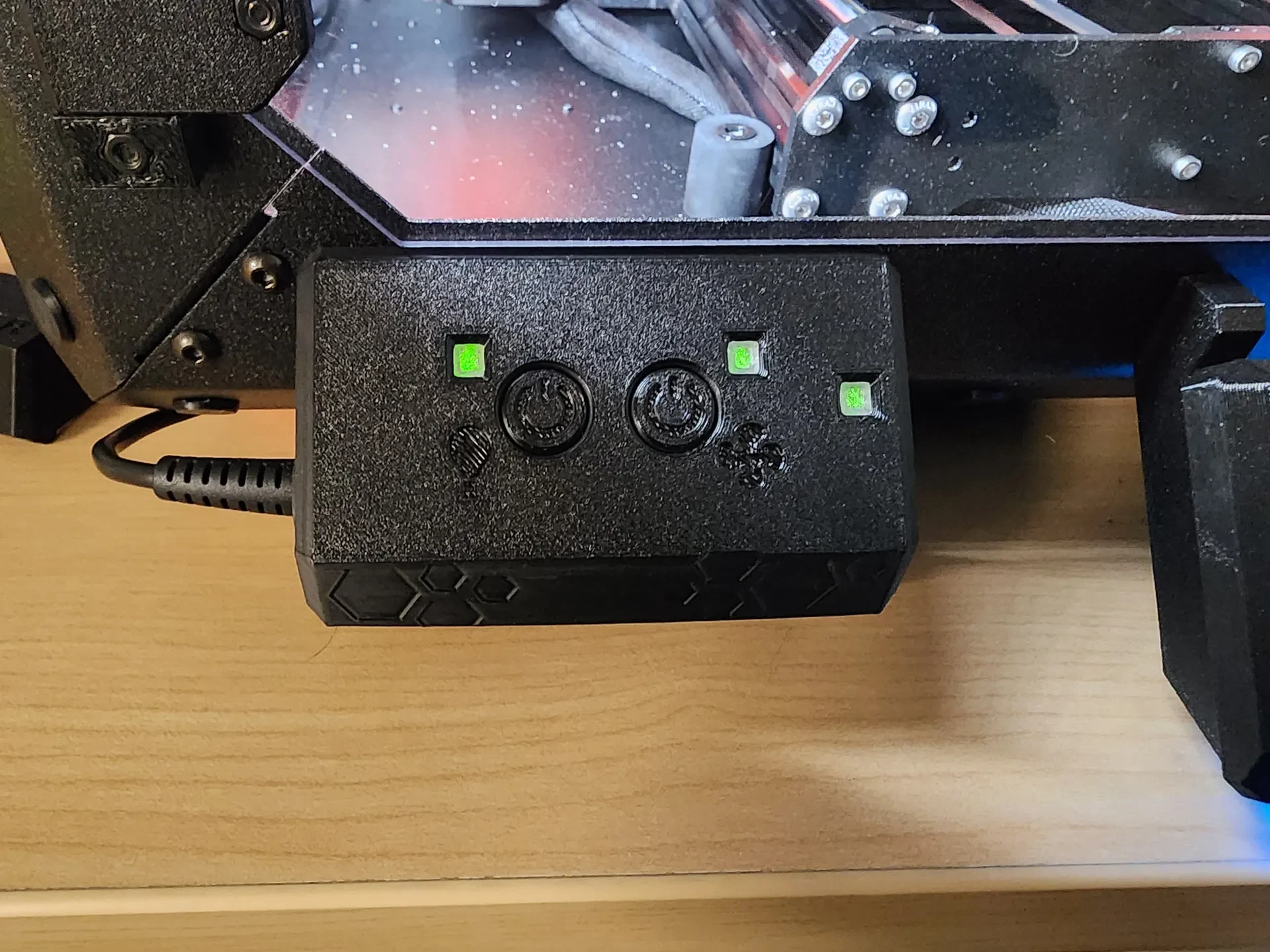

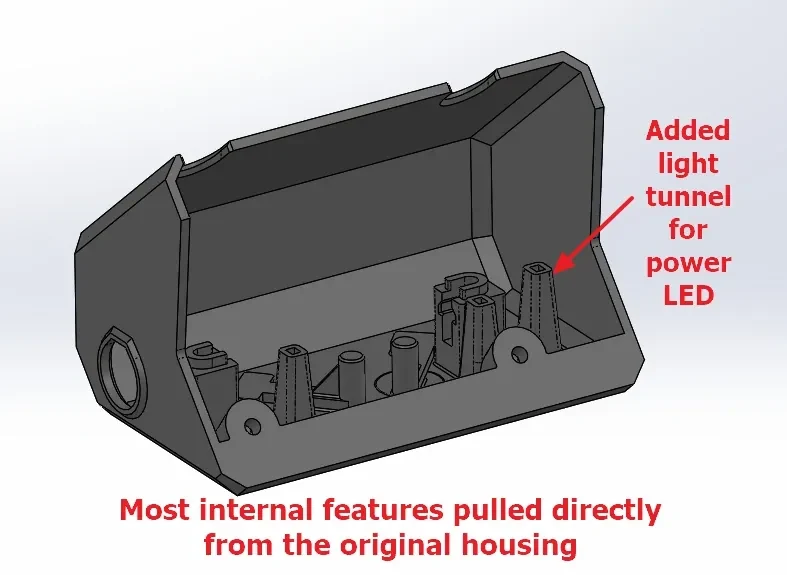

Светодиод, указывающий питание, теперь виден.

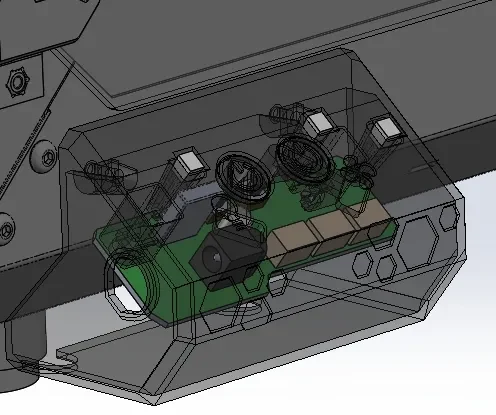

Файл .stp общей модели корпуса (в дополнение к 5, перечисленным ниже) предоставляется вам для перекомпоновки/перепрофилирования его для размещения других элементов управления.

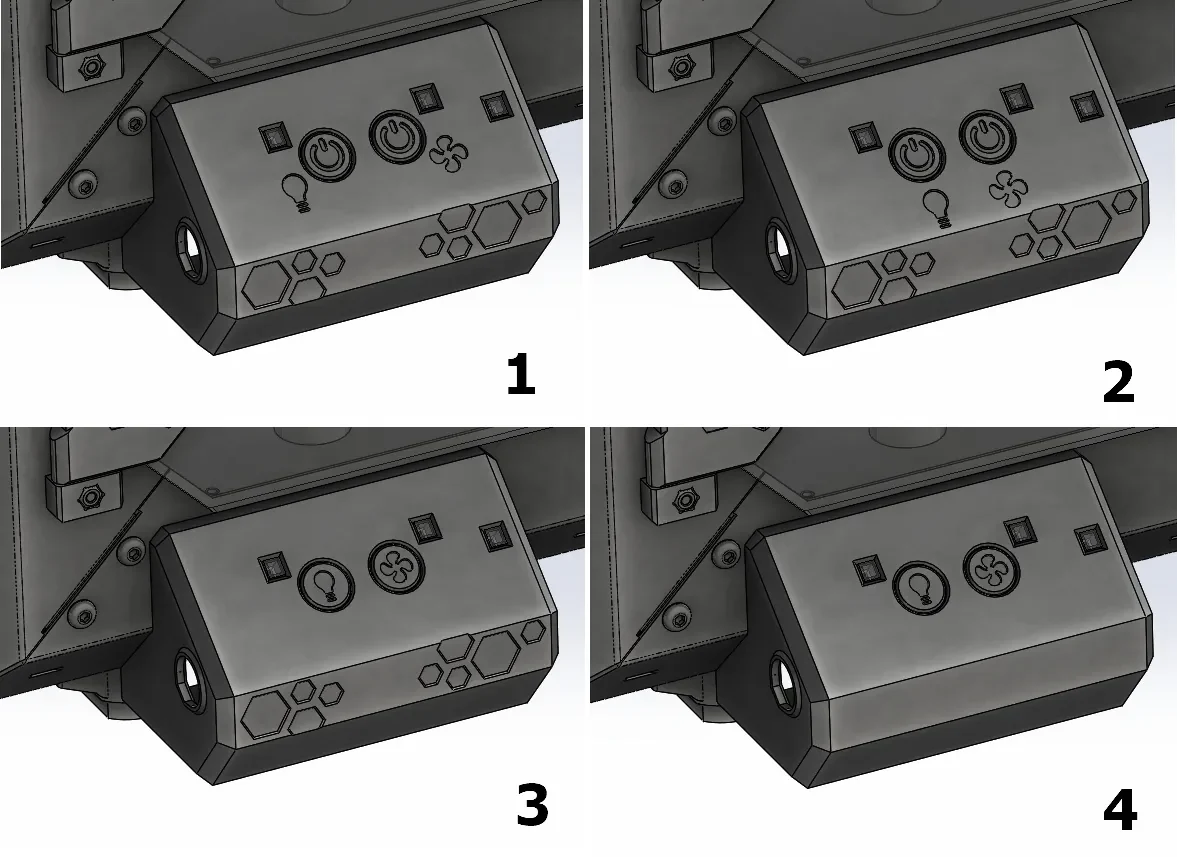

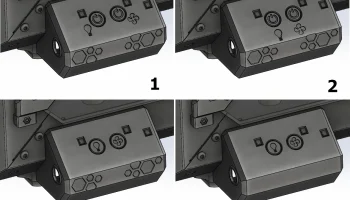

Предусмотрено 5 версий — выбирайте сами:

Версия 1a — значки света и вентилятора разбросаны для визуального баланса макета.
Версия 2a — под каждой кнопкой имеются значки света и вентилятора.
Версия 3a — внутри каждой кнопки имеются значки света и вентилятора.
Версия 4а — похожа на версию 3, но без шестнадцатеричного шаблона — для всех минималистов. :-)
Версия 5а — совершенно пустая. У него есть функции кнопок и световых трубок, но больше ничего.

ПРИМЕЧАНИЕ. Пожалуйста, укажите, какая версия вам нравится больше всего, когда вы публикуете свою марку! :-П

Рекомендации по печати:

Печать с использованием PETG или ABS. PLA не будет таким надежным, но вы можете попробовать, если хотите. Я печатал с помощью Polymaker Polylite PETG.
Толщина слоя 0,2 мм и 2 стенки подойдут, сопло 0,4 мм. Заполнение 15-20%.
Для печати используйте текстурированный лист для печати Prusa, соответствующий текстуре ЖК-панели управления.
СОВЕТ: напечатайте первую часть толщиной 0,4 мм контрастным цветом по отношению к остальной части обложки, чтобы выделить значки.

Примечание о размере кармана для квадратной гайки:

Размер кармана под гайку соответствует большинству квадратных гаек (свою я получаю из нескольких источников). По моему опыту, те, что предлагает Prusa, обычно меньше и тоньше, поэтому подходят немного свободно; просто используйте что-нибудь, чтобы втиснуть его туда, например, лист бумаги, скотч или даже немного клея CA. Если я сделаю их меньше, другие будут жаловаться, что они слишком тесные, поэтому это был компромисс, чтобы сделать их пригодными для более широкой аудитории.

Другие детали, которые вам понадобятся:

4 квадратных гайки М3.
Повторно используйте 2 винта M3x10, которые использовались для крепления ориги��альной крышки базовой платы.
2 дополнительных винта M3x8 или M3x10.

ПРИМЕЧАНИЕ. Если вы хотите найти файл .stp самой базовой платы, я опубликовал его здесь.

Инструкции по сборке:

Нажмите на 3 диффузора, напечатанных прозрачным материалом — они должны располагаться ниже уровня в зависимости от того, насколько сильно вы их нажимаете — клей не требуется.

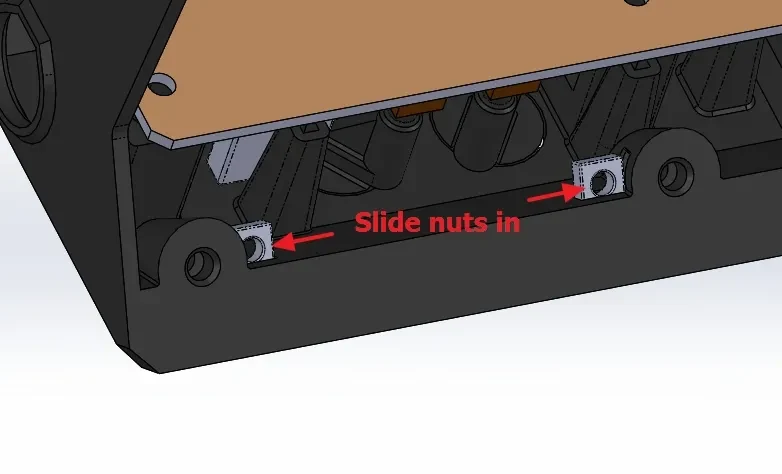

Установите 4 квадратных гайки M3 на свои места.
Подключите концы светодиодной ленты и кабеля фильтрации к основной плате.
Повторно используйте винты M3x10 из оригинального корпуса — прикрутите базовую плату к новой крышке.
Используйте 2 дополнительных винта M3x8 или M3x10, чтобы прикрепить новую крышку к левому переднему металлическому листу оригинального корпуса Prusa (точное расположение см. на рисунках).
Подключ��те шнур питания к
