Два дизайна корпуса для разделенной эргономичной клавиату...

Два чехла для разделенной эргономичной клавиатуры CheapinoV2, разработанной Tompi. Площадь печатной платы была получена с сайта GitHub разработчика клавиатуры, ссылка на который приведена выше.

Отказ от ответственности:

В том, что касается 3D-моделирования, я полностью самоучка, поэтому, вероятно, многие вещи я мог бы сделать по-другому. При этом я вполне доволен тем, как они вышли.

Примечания по сборке:

Сборка:
Для палаточной версии я использовал термофиксированные вставки M2 (высота 3 мм, диаметр 3 мм) для крепления основания к печатной плате с помощью винтов M2 диаметром 4 мм или с полукруглой головкой.
Для плоской версии я использовал винты M2 диаметром 4 мм и латунные стойки диаметром 4 мм.
Вставить переключатели в пластину переключателя, напечатанную на 3D-принтере, может быть непросто (во всех моих сборках использовались розетки с возмож��остью горячей замены)… наберитесь терпения!
Я обнаружил, что лучше всего мне удалось вставить сначала средний ряд, так как именно здесь пластина прогибается больше всего.
Совместимость с переключателями MX.

Распечатать детали:

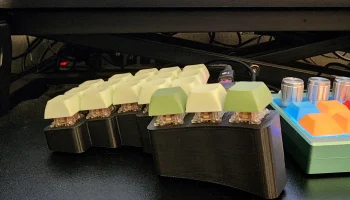

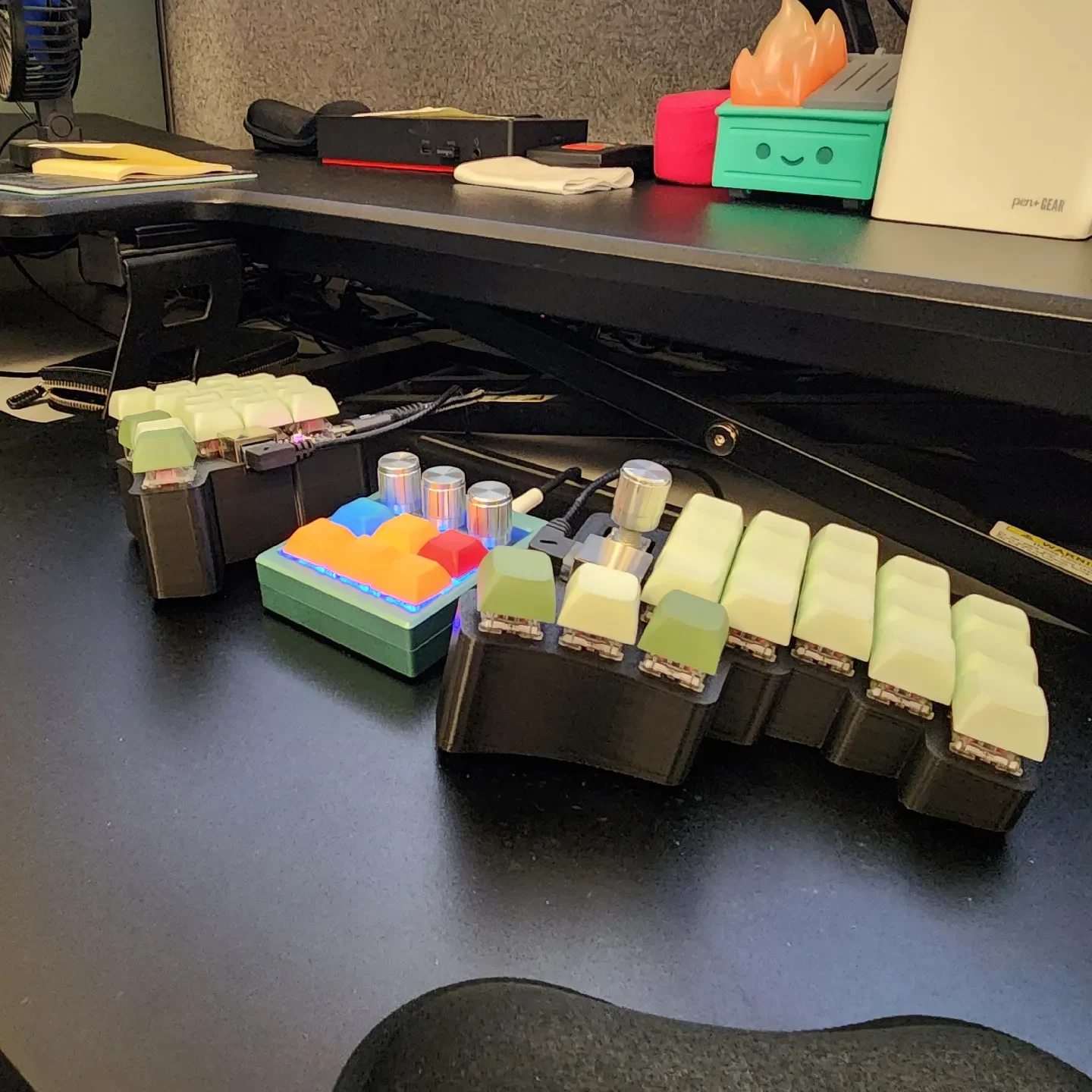

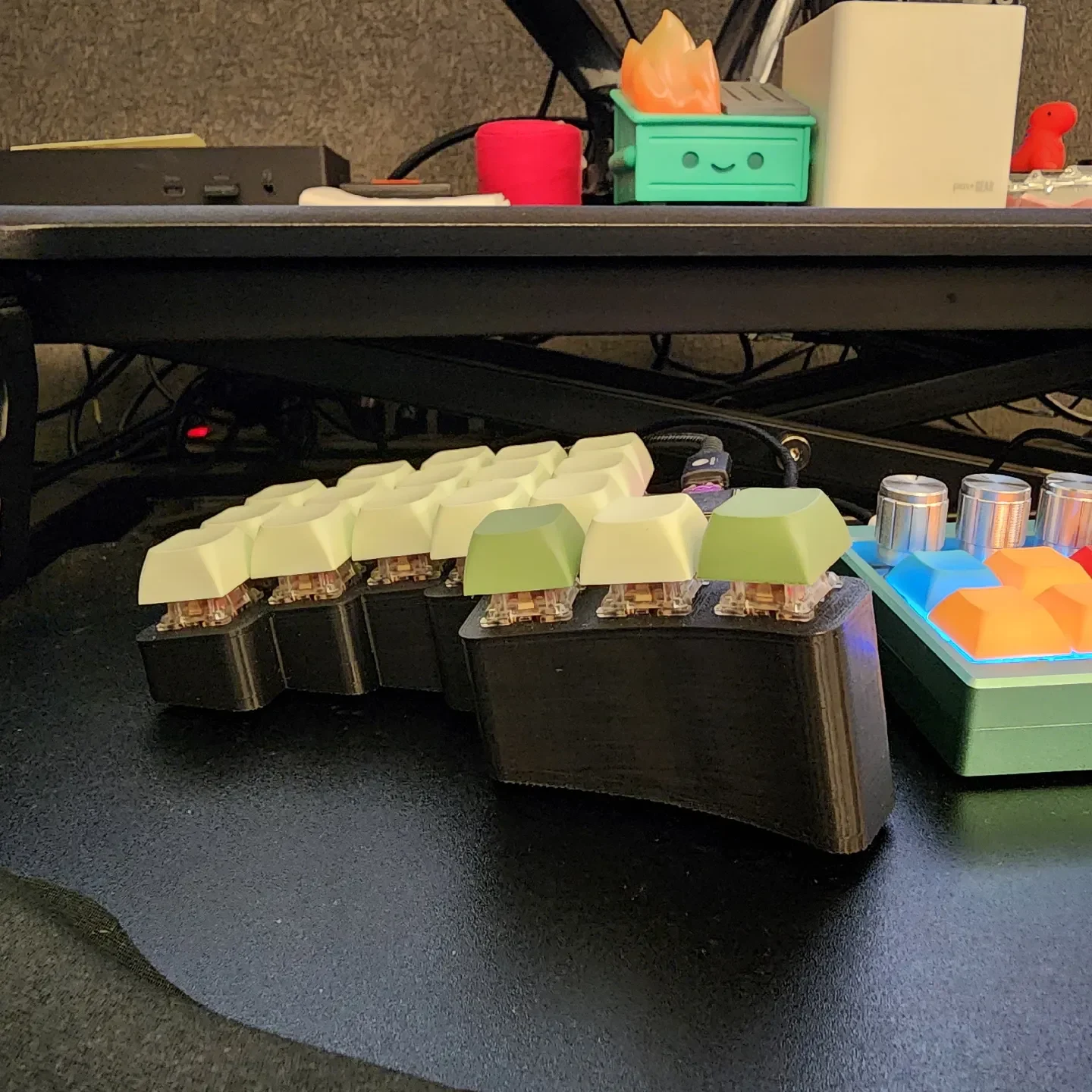

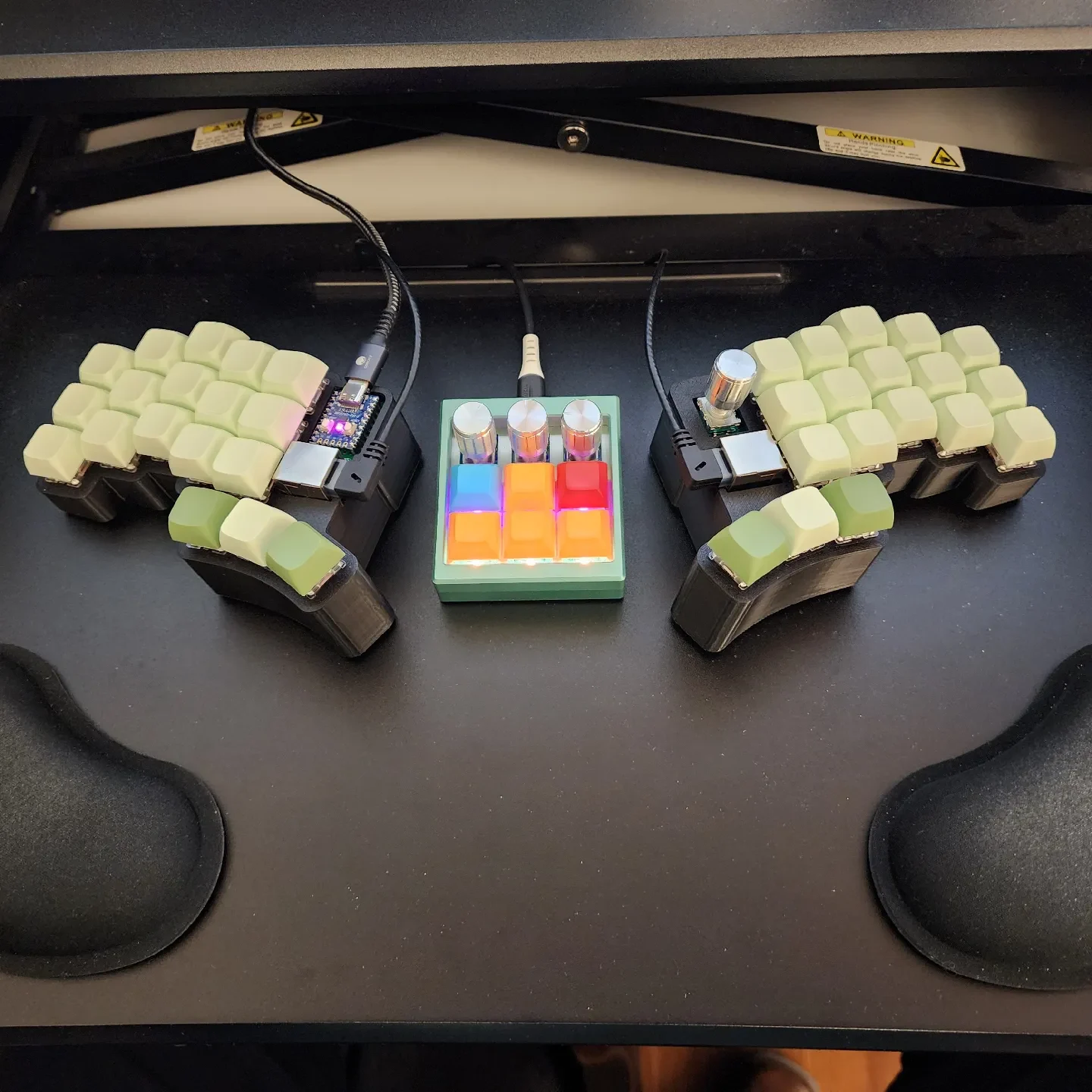

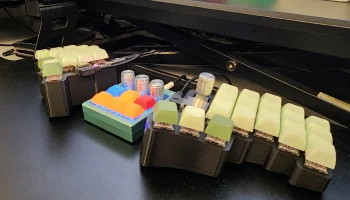

На изображенном корпусе клавиатуры было напечатано:

Сунлу ПЛА+
0,2 высоты слоя
Табличка переключателя напечатана лицевой стороной вниз
Автоматически создаваемые опоры (для зазора RJ45)

Надеюсь, кто-то найдет это полезным! Если распечатаете, пожалуйста, выложите фото!
