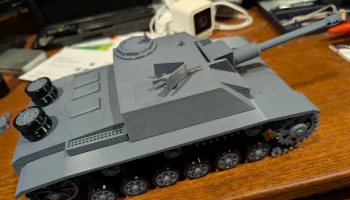

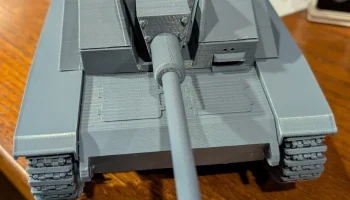

Еще один StuG III (масштаб 1/20)

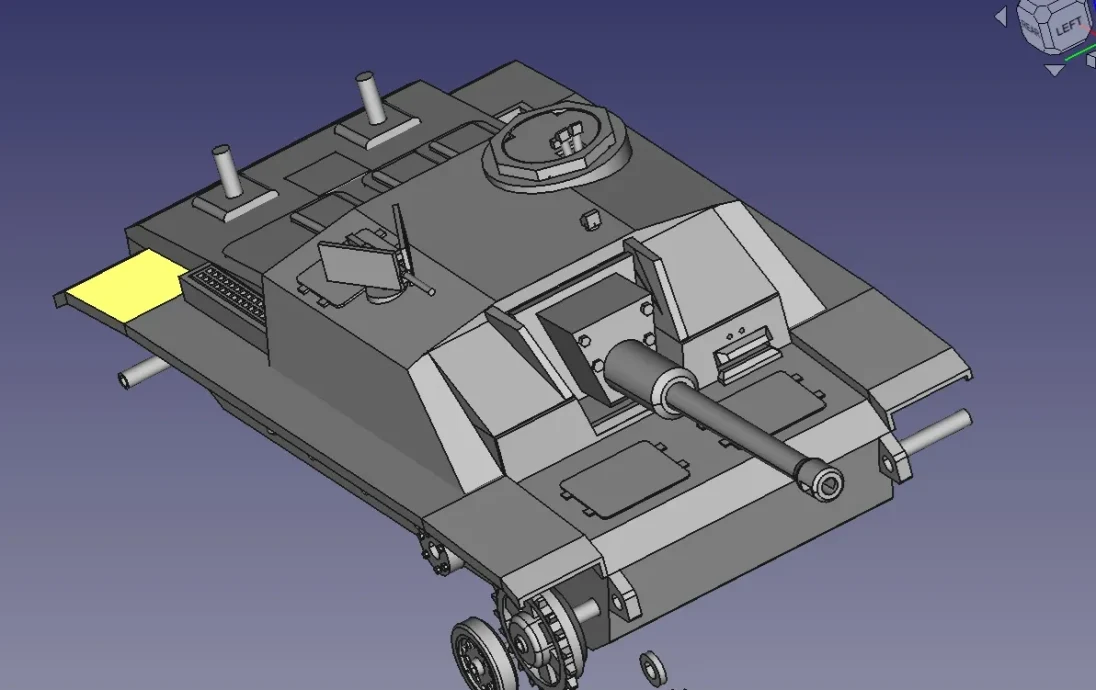

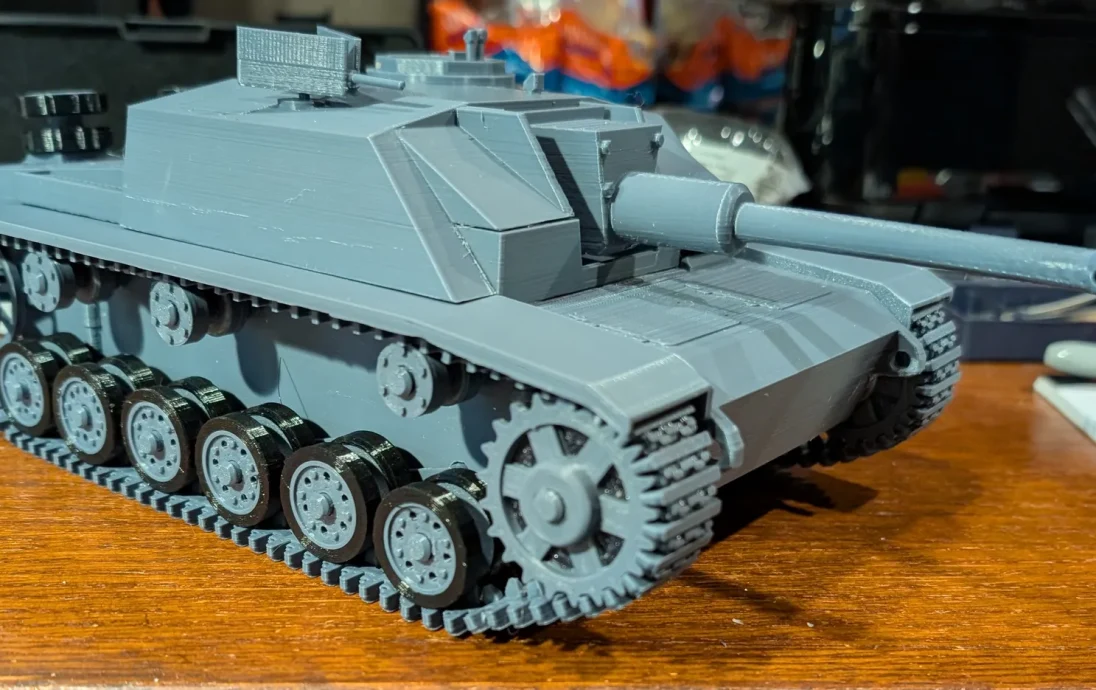

Это StuG III в масштабе 1/20. Я не пытался создать исторически верную модель, а просто модель, которую было бы достаточно интересно собирать, которая выглядела бы прилично и не отправляла бы вас в строительный магазин за дополнительными деталями. Надеюсь, это достаточно близко. Я не смог найти даже базовых чертежей с размерами, поэтому просто использовал общие размеры из описаний и множество изображений/рисунков различных моделей, чтобы создать свою.

Все необходимое для сборки напечатано, за исключением быстросхватывающейся эпоксидной смолы. Дорожка скрепляется нитью. Пара зажимов удобна для выравнивания нескольких вещей, поскольку я обнаружил, что пластиковые детали могут деформироваться. Обычные инструменты для очистки отпечатков и круглый напильник диаметром 1/4 дюйма хорошо очищали отверстия и обеспечивали плавность прокатки.

PLA+ подходил для всех деталей, за исключением шин для опорных катков, они изготовлены из термопластичного полиуретана и натягиваются на колеса Pla. Хотя модель довольно большая, размеры деталей соответствуют размеру обычного принтера, для этого я опубликую разделенный корпус.

Дополнительный комплект брони

Список деталей

Нижний корпус — 1

Верхний корпус — 1

Верхний Главный — 1

Крыло левое — 1

Крыло правое — 1

Колесо — 24 + 4

Шина — 24 + 4 (тпу)

Колесная проставка4 — 20 + 2

RWAxle Правый — 6

RWAxle слева — 6

Вентиляционная решетка — 2

Ведущий мос�� — 1

Направляющая ось — 1

Колесо натяжное — 4

КолесоЗвездочка — 4

MainGun — 1

Возврат колеса — 12

Возвратная ось — 6

Проставка звездочки — 4

Основная крышка — 1

Пулемет — 1

Осевой палец — 22

Колесная проставка1 — 2

Колесная проставка2 — 18

Возвратный пробел — 6

TrackSegments — 12 + 1

Шаги

0) Если вы распечатали нижний корпус из двух частей, склейте их вместе.

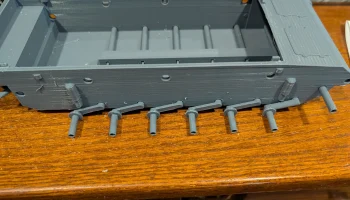

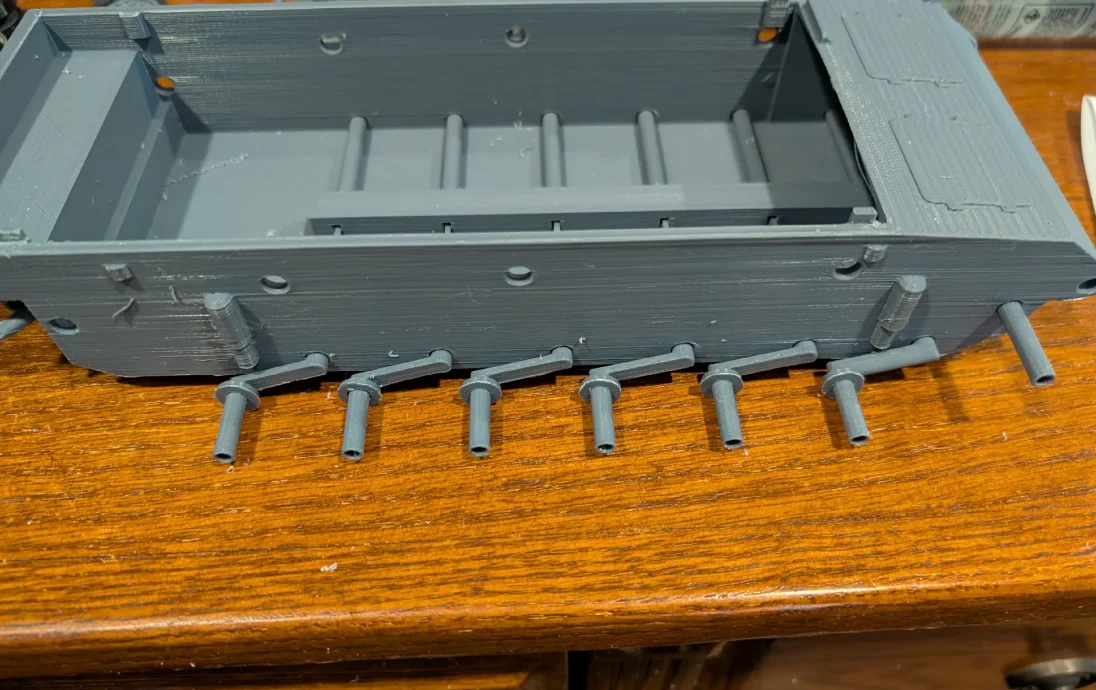

1) Вставьте левые и правые оси опорных колес и приклейте язычок в паз на внутренней стороне нижней части корпуса. Я установил корпус на оси и позволил весу удерживать оси под одинаковым углом, поскольку они могут немного двигаться. Важно убедиться, что он стоит ровно. всего 12

Для выполнения описанных ниже действий лучше всего проверить все на соответствие, прежде чем приклеивать осевой палец на место. На всех комплектах колес должен быть зазор в 4 мм, выровненный по гусенице и хорошо совпадающий со звездочками. Я аккуратно склеил комплекты колес без внутренних прокладок и установил их на запасную ось. Затем поместите их в реальное место после полной установки.

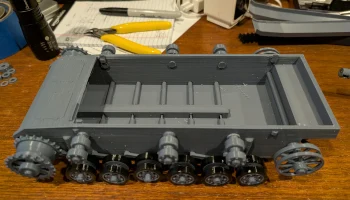

2) Наденьте шины на дорожные колеса, а затем на каждую ось используйте в следующем порядке: 1 WheelSpacer2, 1 Wheel, 1 WheelSpacer4, 1 Wheel. Закрепите с помощью AxlePin. Очистите отпечатки и убедитесь, что они свободно вращаются, прежде чем вклеивать штифт оси в отверстие на оси. Убедитесь, что искусственные болты на колесах обращены наружу.

3) Вставьте 6 возвратных осей в отверстия и закрепите клеем. Разместите ролики в этом порядке на осях. 1 WheelSpacer2, 1 WheelSpacer4, 1 WheelReturn, 1 ReturnSpacer4, 1 WheelReture. Закрепите с помощью AxlePin. Очистите отпечатки и убедитесь, что они свободно вращаются, прежде чем вклеивать штифт оси в отверстие на оси. Убедитесь, что искусственные болты на колесах обращены наружу.

4) Вставьте ведущую ось в переднее отверстие и на ось с каждой стороны поместите по 1 проставке WheelSpacer1, 1 WheelSprocket, 2 SprocketSpacer, 1 WheelSprocket. Убедитесь, что скос на колесной звездочке обращен внутрь, а скос на проставке звездочки обращен внутрь, образуя канавку для гусеницы. Закрепите с помощью AxlePin. Очистите отпечатки и убедитесь, что они свободно вращаются, прежде чем вклеивать штифт оси в отверстие на оси.

5) Вставьте IdlerAxle в заднее отверстие и на ось с каждой стороны поместите 2 WheelSpacer4, 1 WheelIdler, 1 WheelSpacer4, 1 ступицу WheelIdler лицевой стороной наружу. Закрепите с помощью AxlePin. Очистите отпечатки и убедитесь, что они свободно вращаются, прежде чем вклеивать штифт оси в отверстие на оси.

6) Приклейте верхнюю часть корпуса к нижней. Вкладки должны помочь выровнять его.

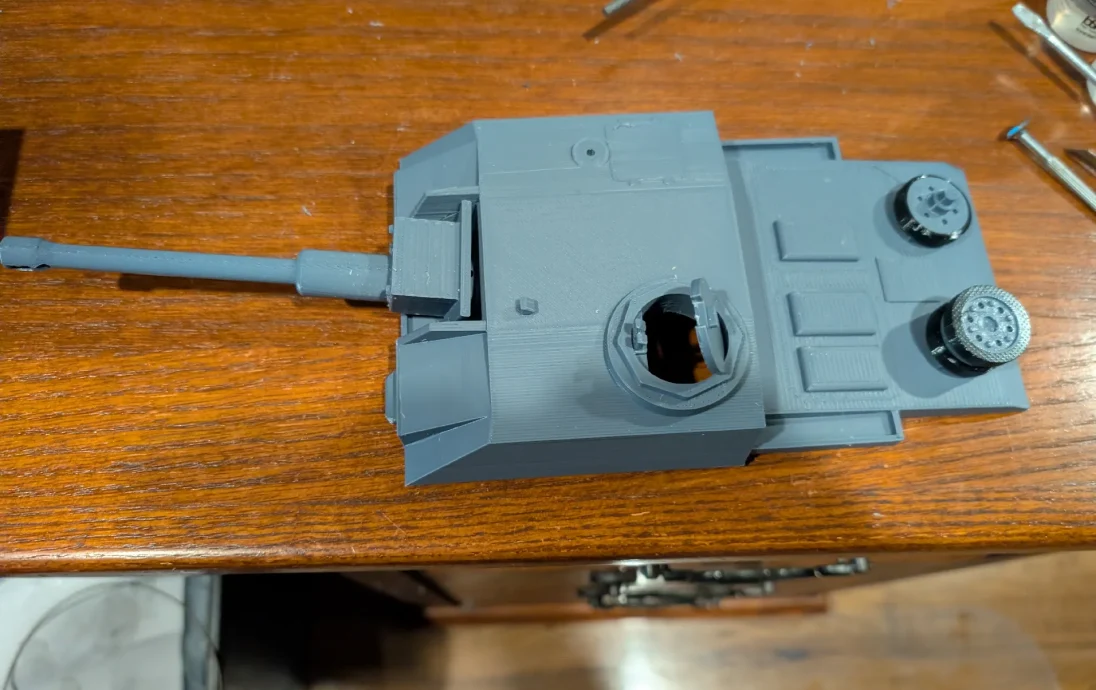

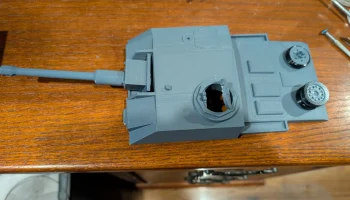

7) Приклейте UpperMain к UpperHull. Пара вкладок также должна помочь в выравнивании.

8) Приклейте крыло к корпусу. Его немного туговато вставлять, но он совпадает с UpperMain и двумя выступами на нижней части корпуса.

9) Основную крышку можно прикрепить к UpperMain с помощью нити.

10) Пулемет просто проскальзывает в дыру.

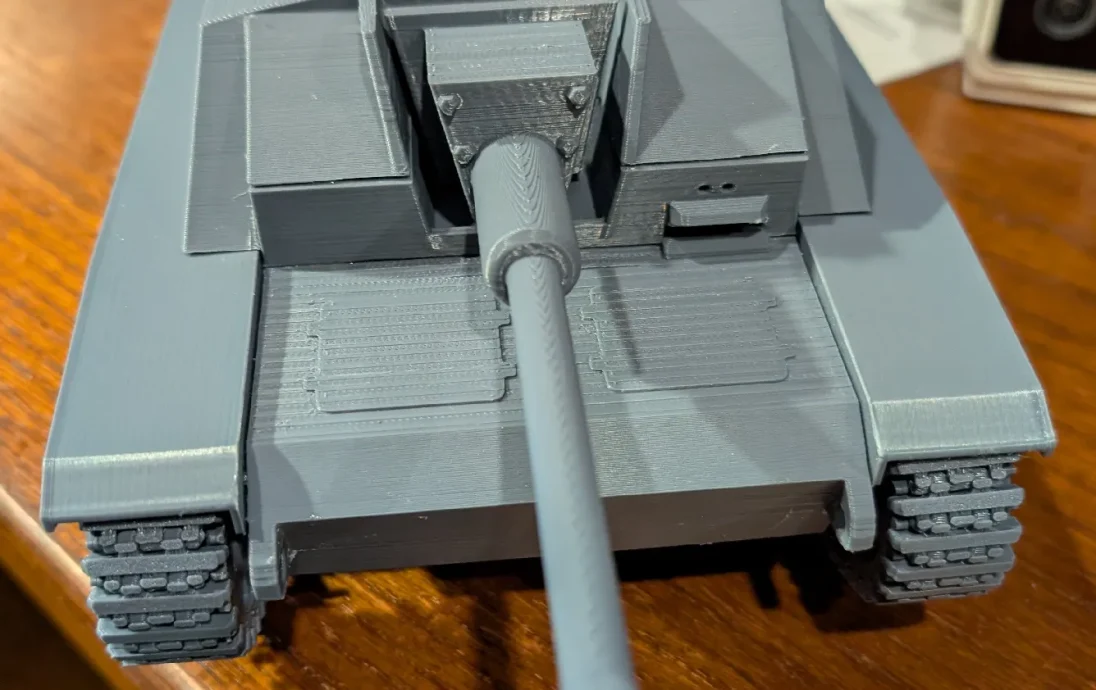

11) Основной пистолет должен защелкнуться на шаре UpperMain. Вы можете захотеть приклеить его, но следует
