Катушечный ролик/держатель - различные размеры и модульна...

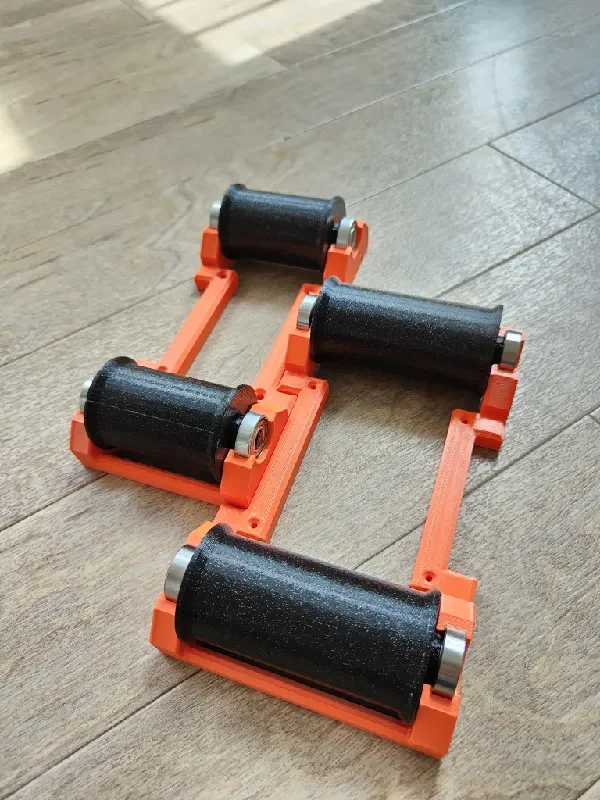

Улучшите качество хранения и организации хранения нити с помощью этого напечатанного на 3D-принтере катушечного ролика, разработанного с использованием универсального и модульного подхода. Механизм блокировки незаметен и не имеет выступов, что обеспечивает гладкую и эффективную установку. Этот ролик подходит практически для любой ширины катушек. Для
Ключевые особенности:

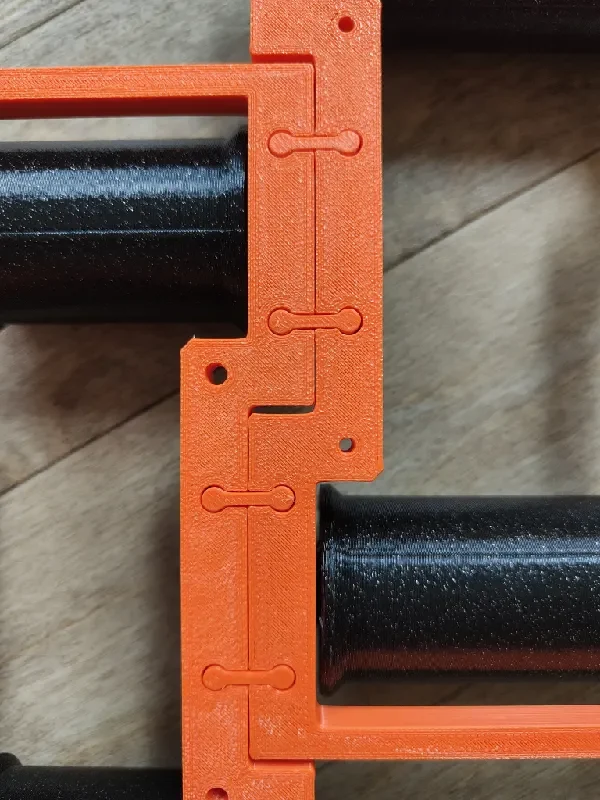

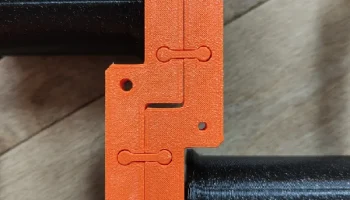

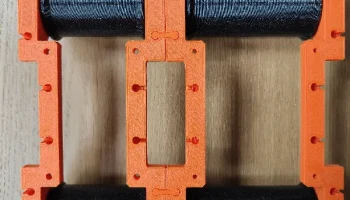

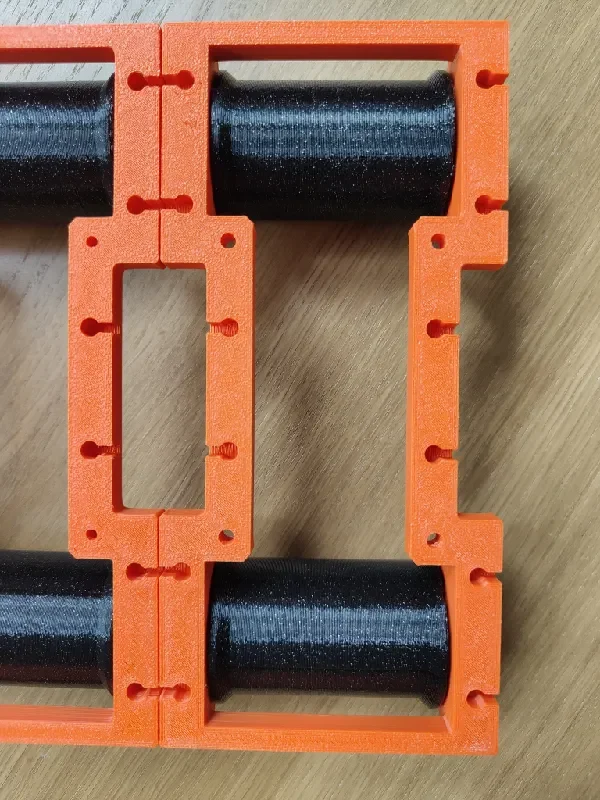

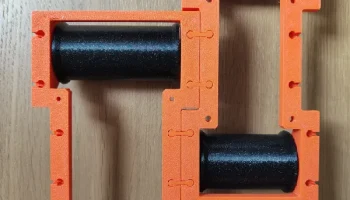

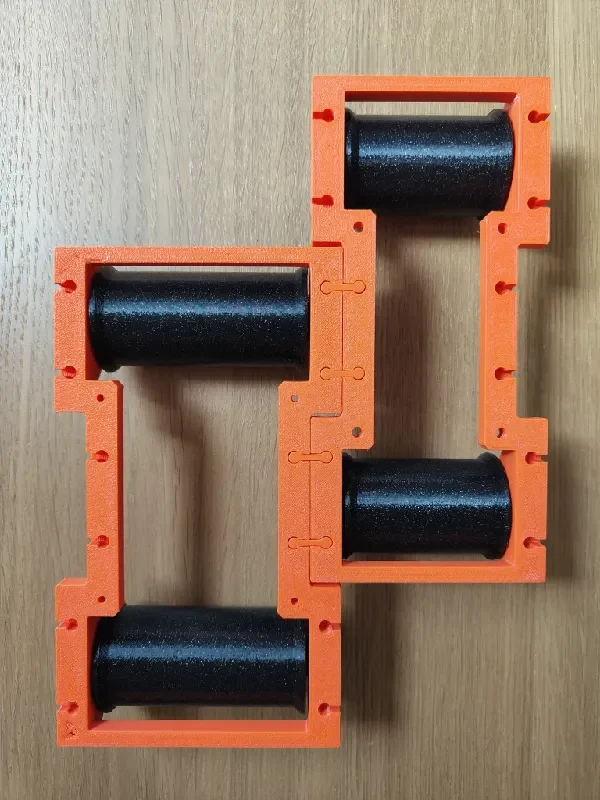

Функция блок��ровки состоит из отрицательной части внутри держателя и штифта в форме гантели, что позволяет беспрепятственно соединять несколько держателей.
Доступен для катушек шириной от 40 до 100 мм. Для очень тяжелых катушек распечатайте два держателя меньшего размера и соедините их вместе для дополнительной поддержки.

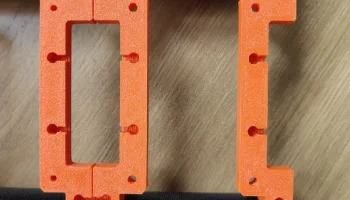

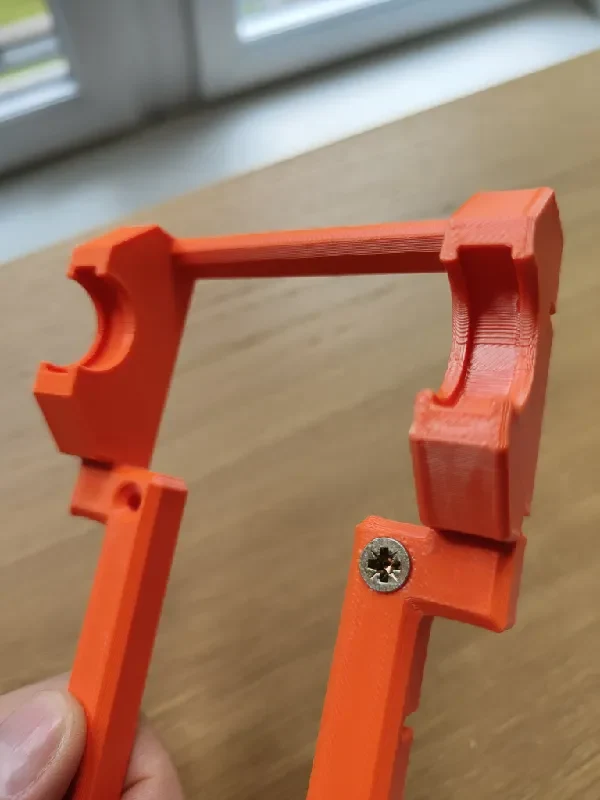

Оснащен четырьмя потайными отверстиями для шурупов диаметром 4 мм для крепления к поверхности и обеспечения дополнительной устойчивости при необходимости.

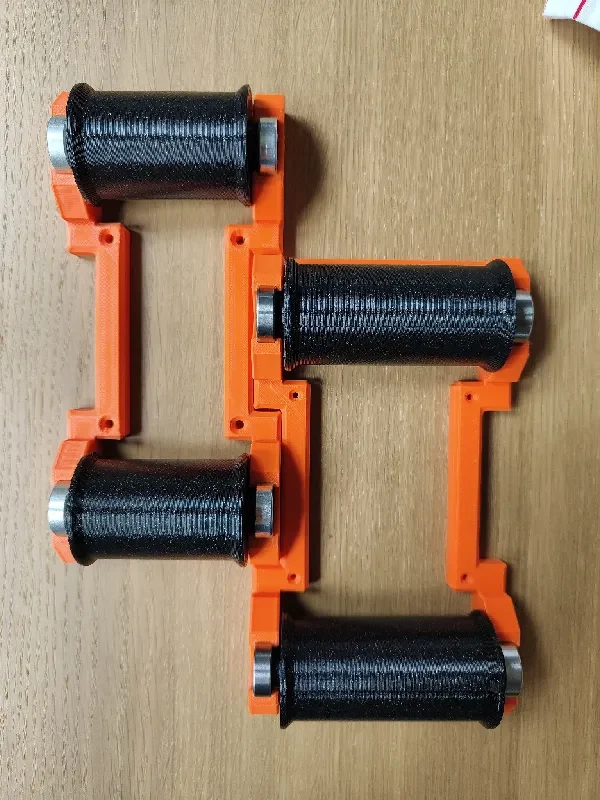

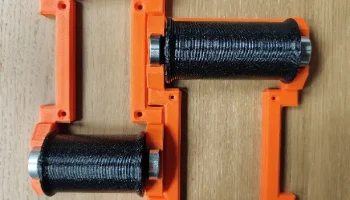

Используются классические подшипники 608. Подшипники плотно входят в паз подшипника, предотвращая вращение роликов без опоры подшипника.

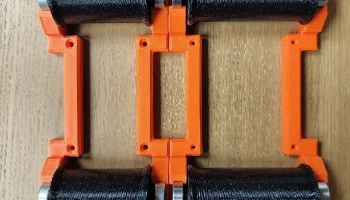

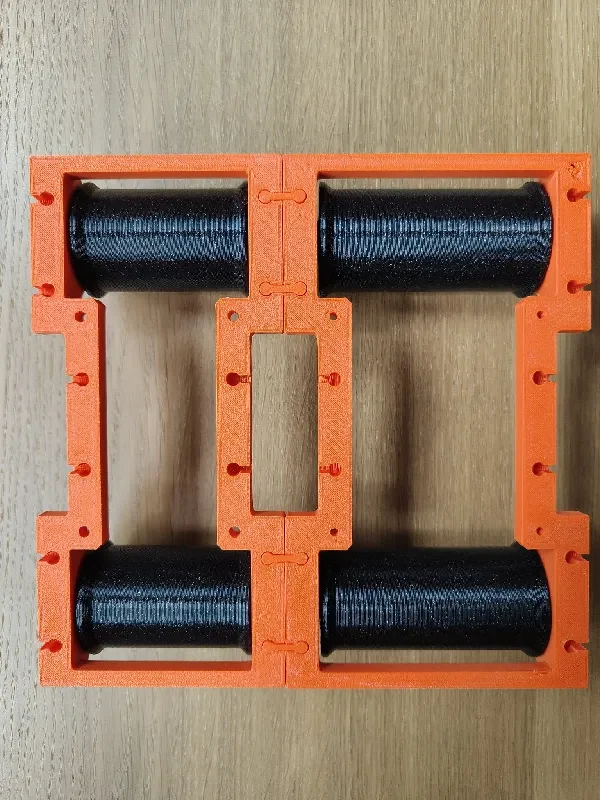

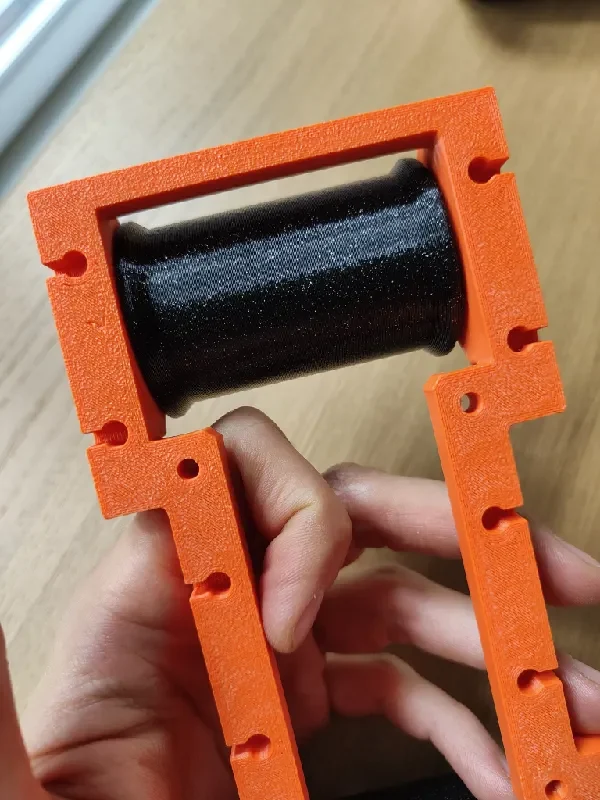

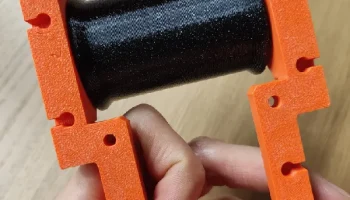

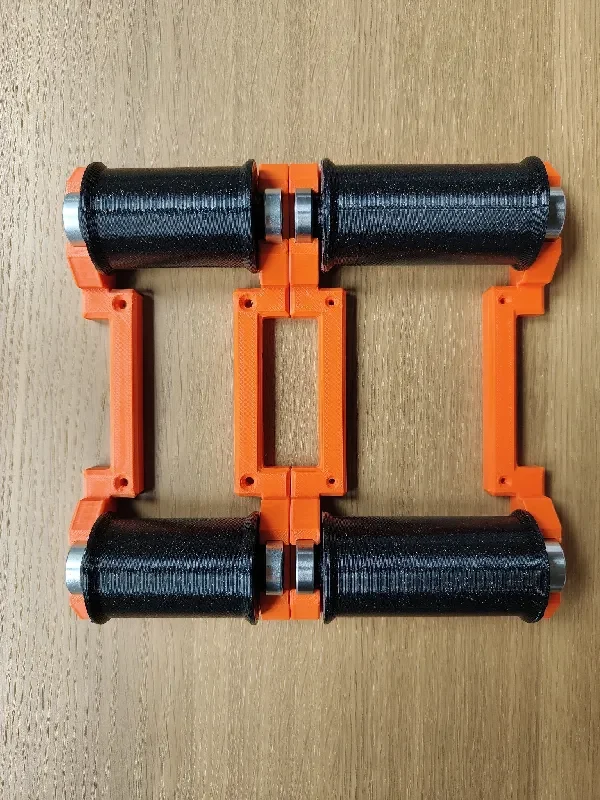

Модель состоит из трех частей: основания ролика, ролика (который нужно напечатать дважды) и стопорного штифта, что позволяет легко настраивать и расширять хранилище катушек.
Рекомендации по печати:
Материал: PETG или PLA для долговечности и стабильности.
Высота слоя: 0,2 мм.
Заполнение: кубическое или адаптивное кубическое заполнение, от 20% до 25%, для оптимальной прочности и использования материала.
Периметры: для повышения прочности рекомендуется иметь минимум 3 периметра.
Характеристики размера: Указанный размер модели относится к размеру катушки, для которой она предназначена, а не к размеру окончательного держателя. Например, напильник для катушек диаметром 40 мм имеет полезную площадь ролика 42 мм, а фактическая ширина держателя составляет 78,2 мм.

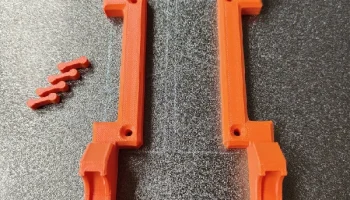

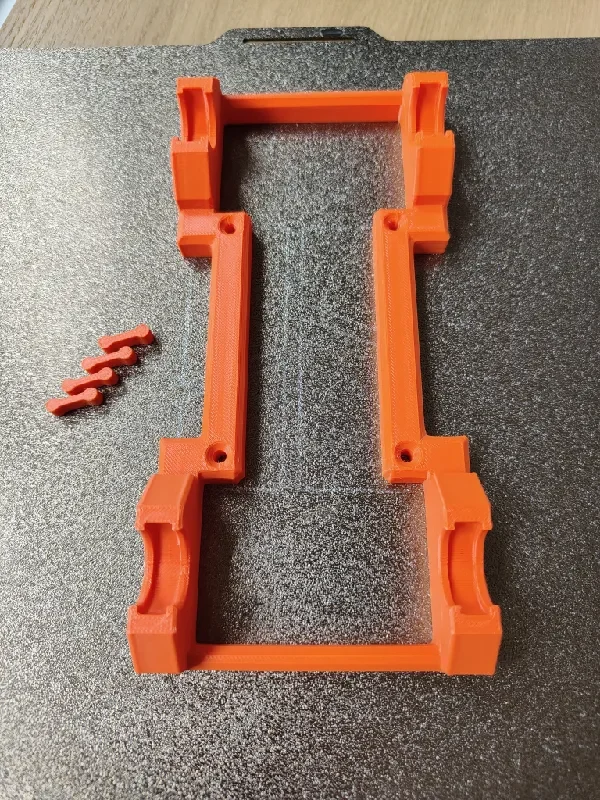

Распечатайте детали: распечатайте основу ролика, дважды ролик и столько соединительных штифтов, сколько вам нужно.
Штифты: штифты в форме гантелей довольно малы, и поскольку их окончательная посадка зависит от точности принтера и доступной нити, они имеют 3 различных зазора. Сначала протестируйте их р��спечатку и посмотрите, какой штифт лучше подходит для соединения держателей.
Ориентация печати: валики должны печатать на опорах и в вертикальном положении для достижения большей точности.
Если у вас возникнут какие-либо проблемы или запросы, не стесняйтесь, пишите мне сообщение.
