Футляр для очков / Brillenetui / l'étui à lunettes (без п...

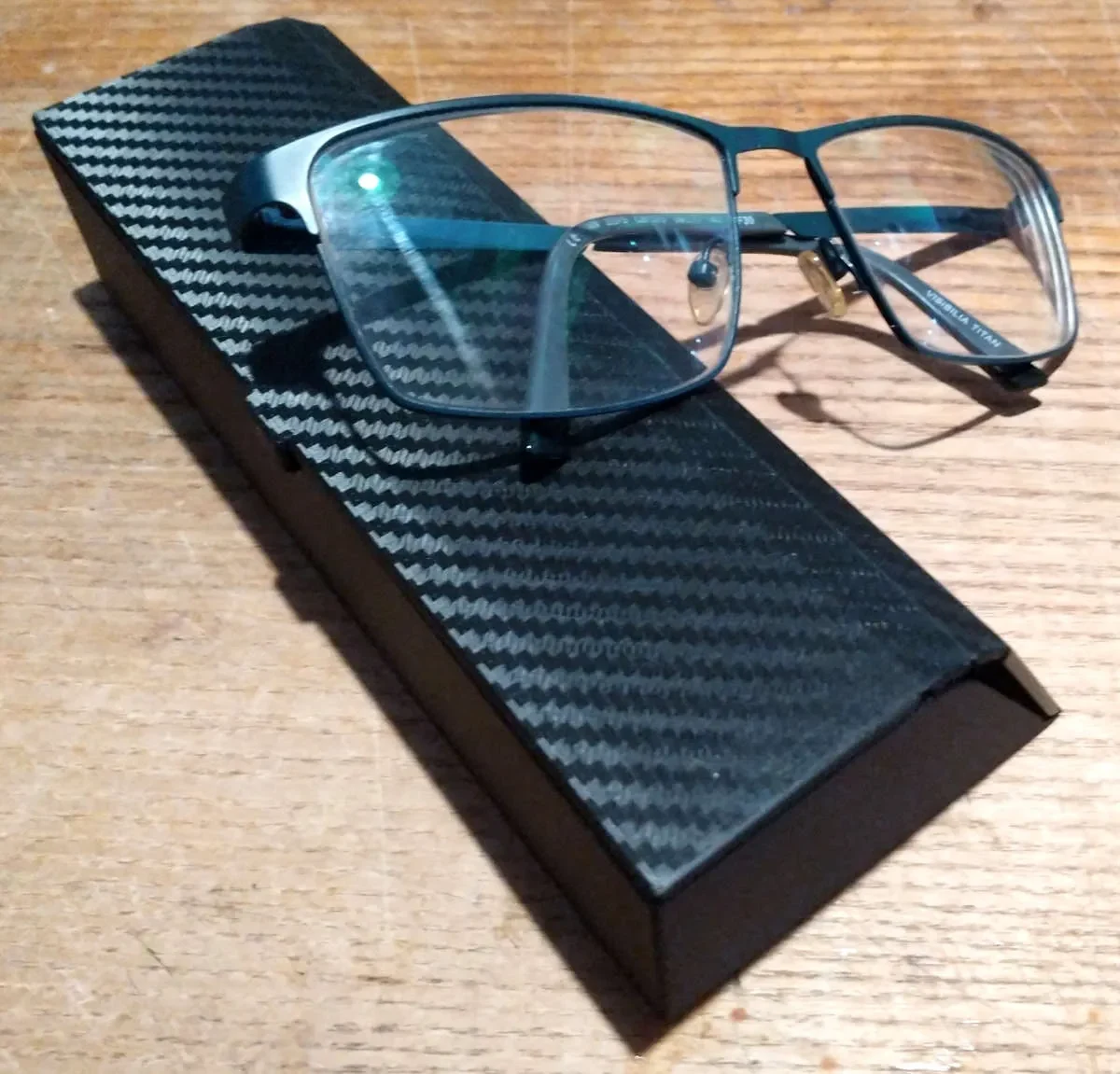

Это футляр для ваших очков — он подойдет большинству размеров шириной до 150 мм.
Печать
Печатает без подставок на FDM-принтере — просто положите его большой плоской поверхностью вниз (исходная ориентация STL). Никаких специальных настроек заполнения не требуется.

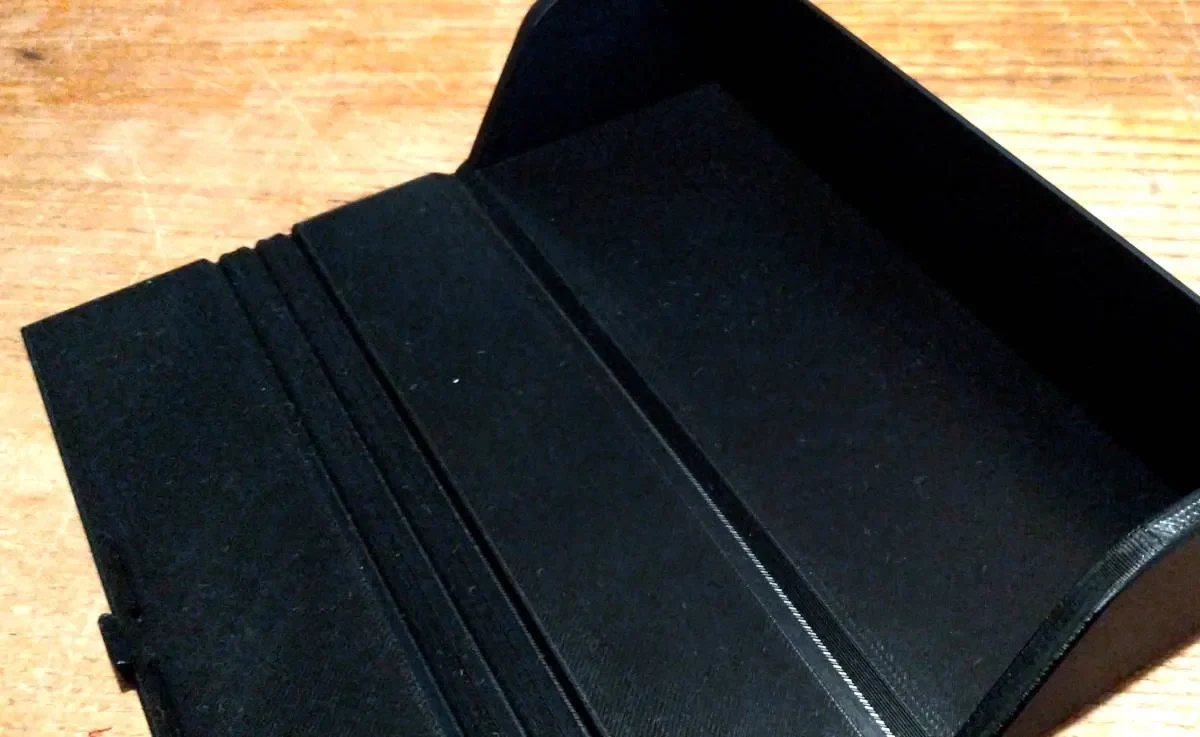

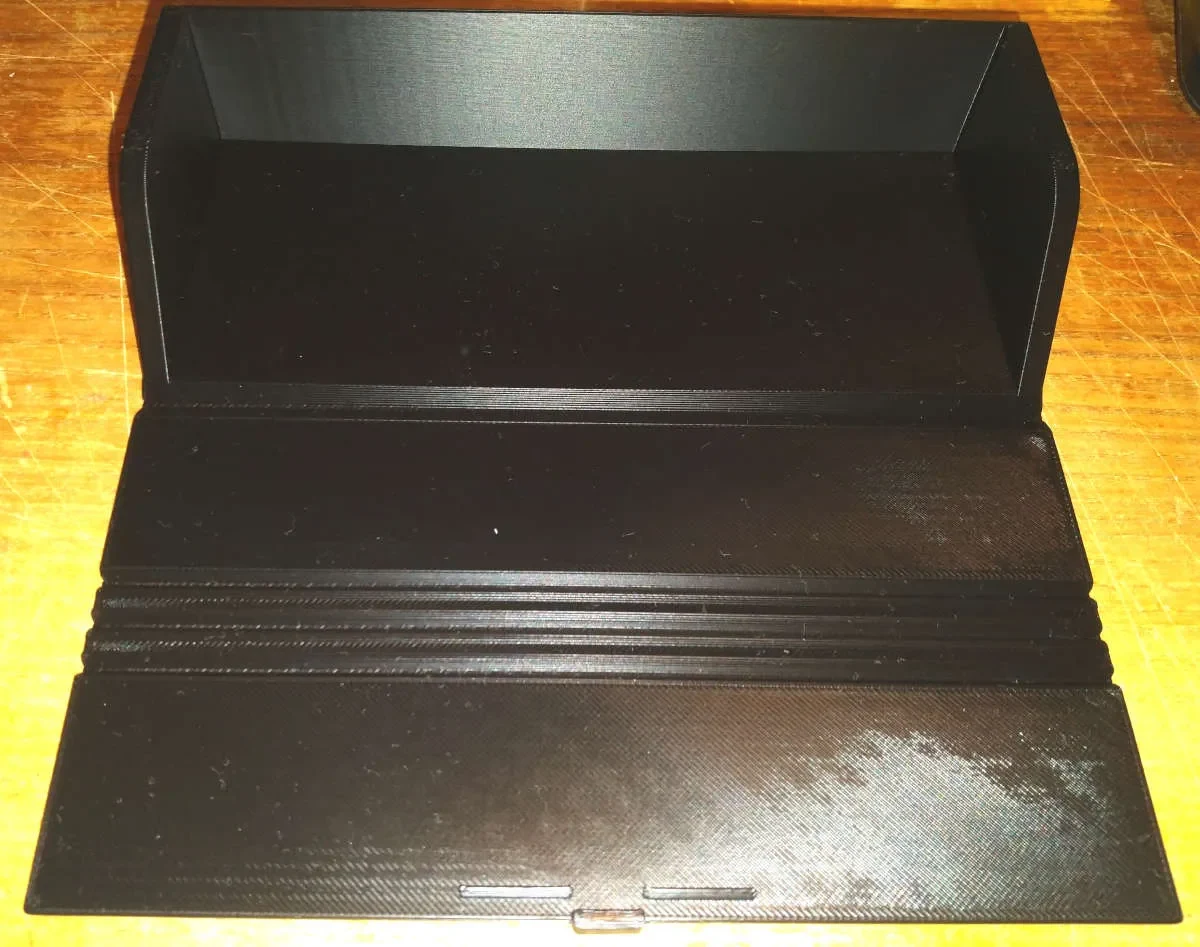

Конструкция рассчитана на высоту (первого) слоя 0,2 мм — соединение на петле и на двух изгибающихся сегментах крышки имеет именно такую толщину, чтобы получить ровно один (сгибаемый) слой. Если вы используете другую высоту слоя, соединение может быть более жестким (если в результате образуется несколько слоев) или не таким прочным (неполный слой). Проверьте свой GCode перед печатью, если вы используете другую высоту слоя.

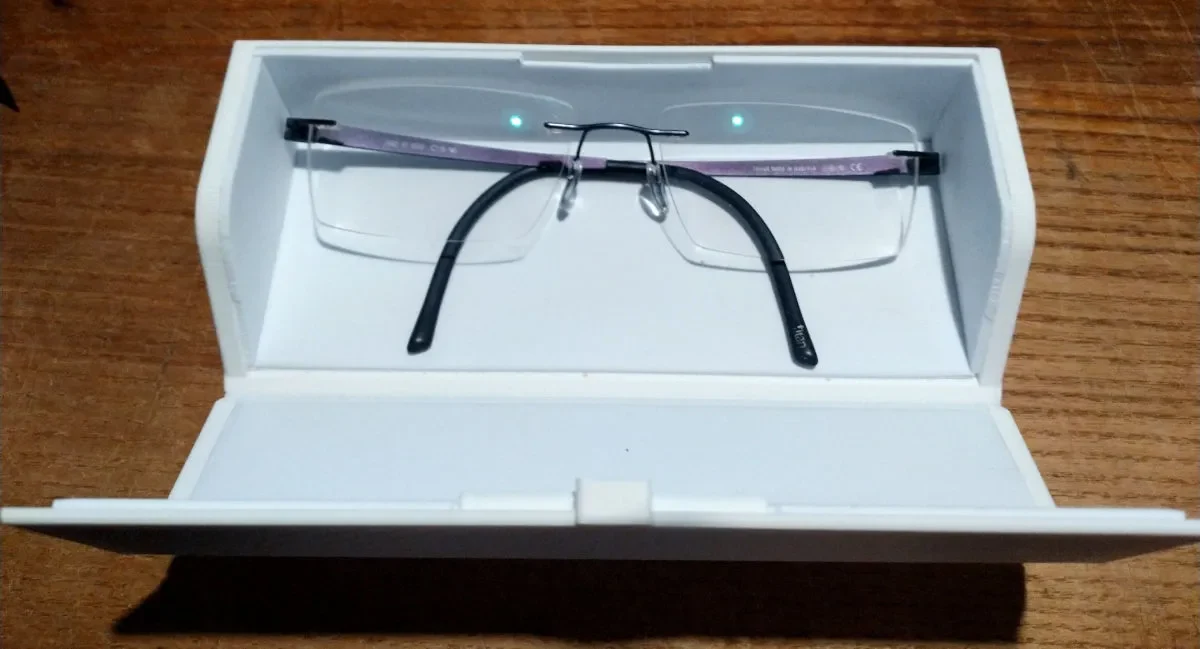

PLA подойдет для большинства случаев. Если вы склонны оставлять очки на солнце, возможно, вы захотите распечатать их белым цветом и перейти на PETG или ��ругую нить, более термостойкую.
Постобработка

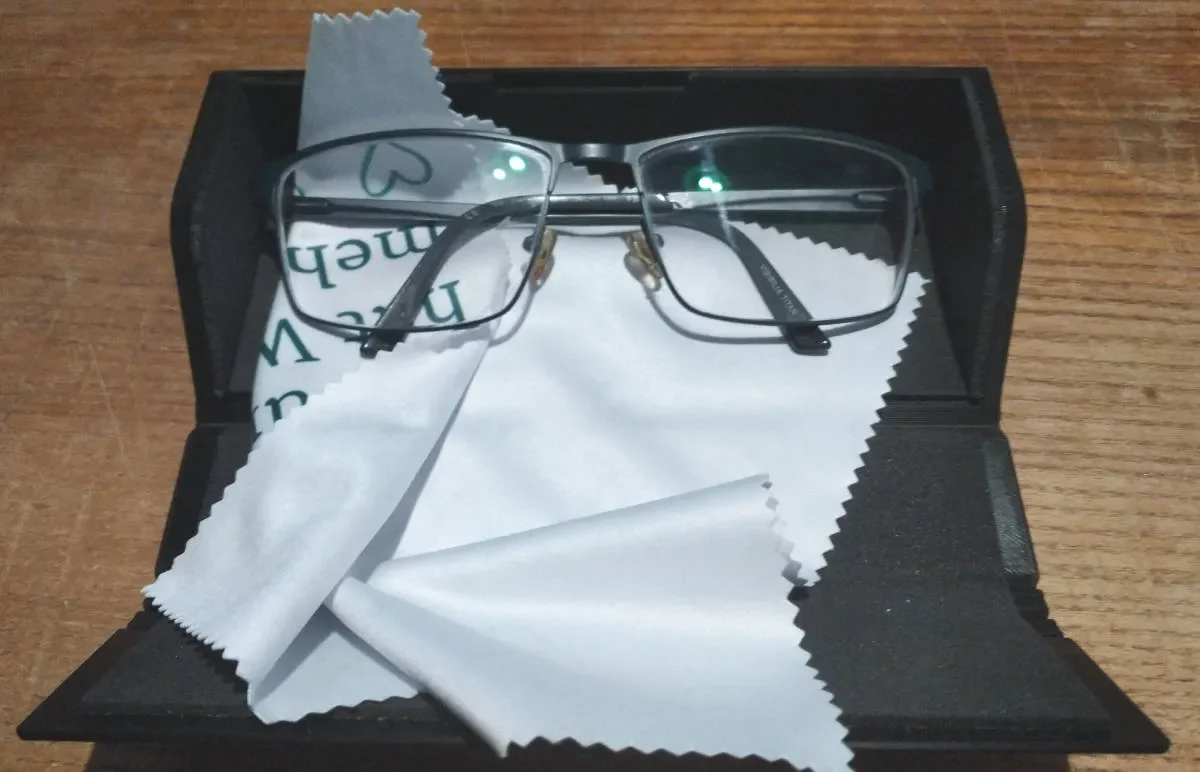

Я бы рекомендовал обшить чехол поролоном или другим мягким материалом (фетром, бархатом), чтобы очки не царапались.
Согните крышку и проверьте механизм блокировки, прежде чем приклеивать предметы.
Я сам использовал тонкие листы самоклеящегося поролона. Вы можете куп��ть самоклеящиеся листы толщиной 2 мм относительно дешево в Интернете. Или вы можете использовать любой мягкий материал, который есть у вас дома, и приклеить его.

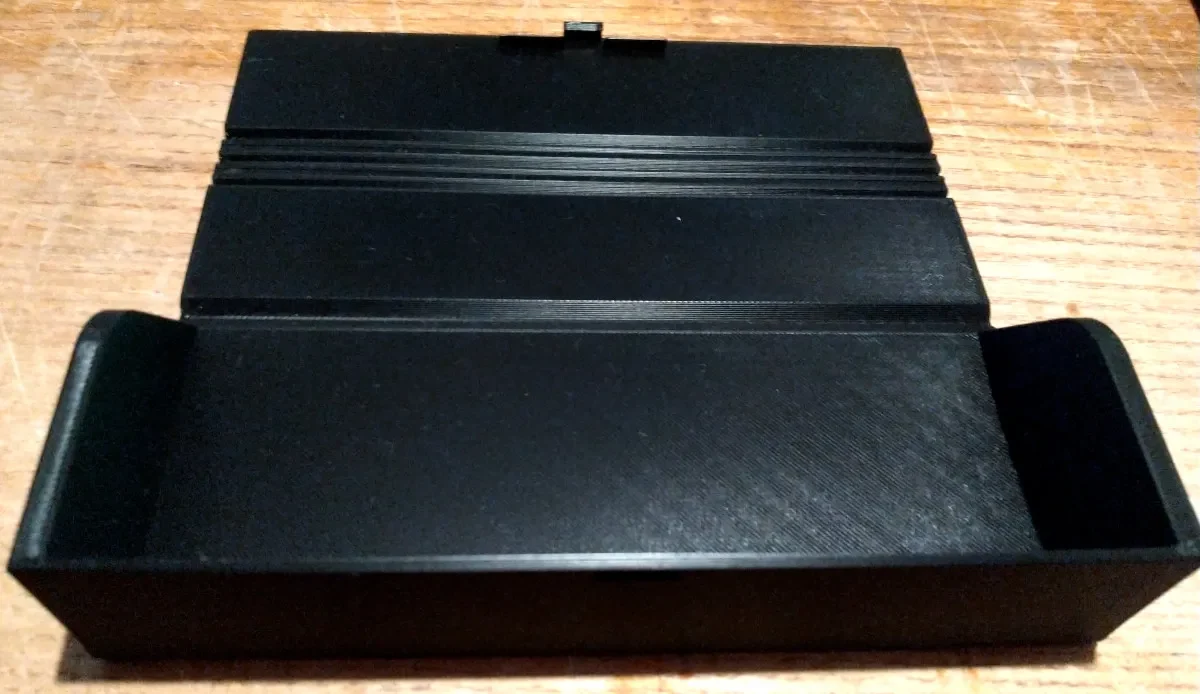

Основное отделение я обложила куском 155х95мм — начиная сверху и осторожно вдавливая его складным ножом. Я обрезал лишний материал у петли с помощью металлической линейки и ножа. Я также немного подрезал верхнюю часть, чтобы освободить место для запорного механизма крышки.
Крышку обшили куском 150х80мм (155мм минус несколько мм на боковые части, см. ниже), начиная от замка, снова обрезая лишнее у петли.
По бокам основного отделения имеется кусок размером 30×60 мм, обрезанный по изогнутому краю. Это не является строго необходимым, так как очки не могут быть обращены в стороны, но так выглядит лучше.

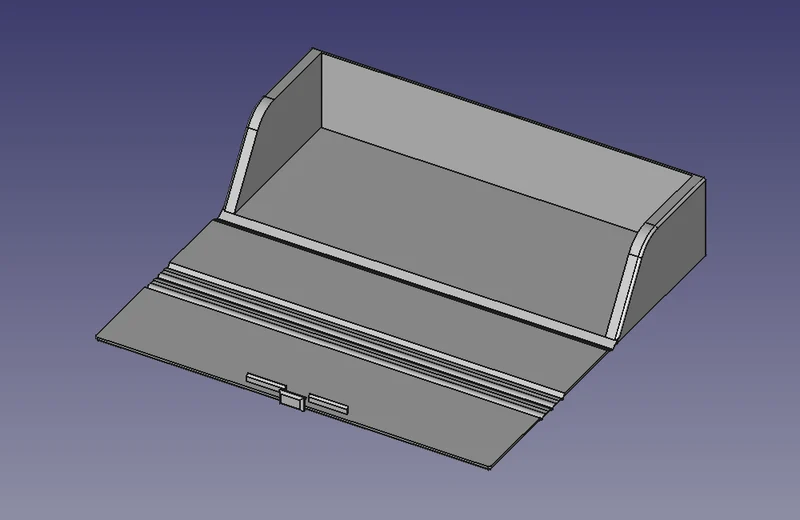

FreeCAD Дизайн
Файл проекта FreeCAD 1.0 включен, если вы хотите что-то изменить. Функции названы для облегчения навигации. Он использует рабочую среду Part Design.
Если вы просто хотите увеличить длину корпуса — просто измените свойство длины «Форма основания площадки».
Если вы хотите изменить высоту или глубину корпуса — они находятся в «Эскизе базовой формы», и вам, возможно, придется поэкспериментировать с настройками, поскольку результаты не могут быть на 100% предсказуемы после печати. В этом эскизе есть множество эталонных измерений, которые дадут вам несколько подсказок: ограничения по длине крышки и основной стороны корпуса (где крышка находится после складывания) должны быть одинаковыми; углы шарнира должны быть достаточно близкими, чтобы не вызвать засорение.
