ОптиКлип V5
OptiClip V5 — Держатель для карандашей, крепящийся на очки
Никогда больше не теряйте карандаш — он всегда будет там, где он вам нужен.
Описание

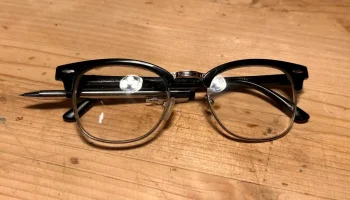

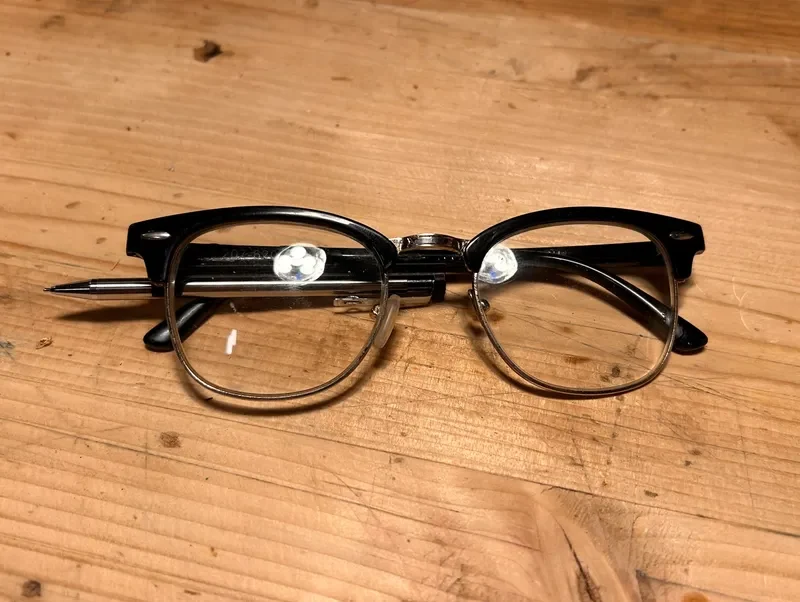

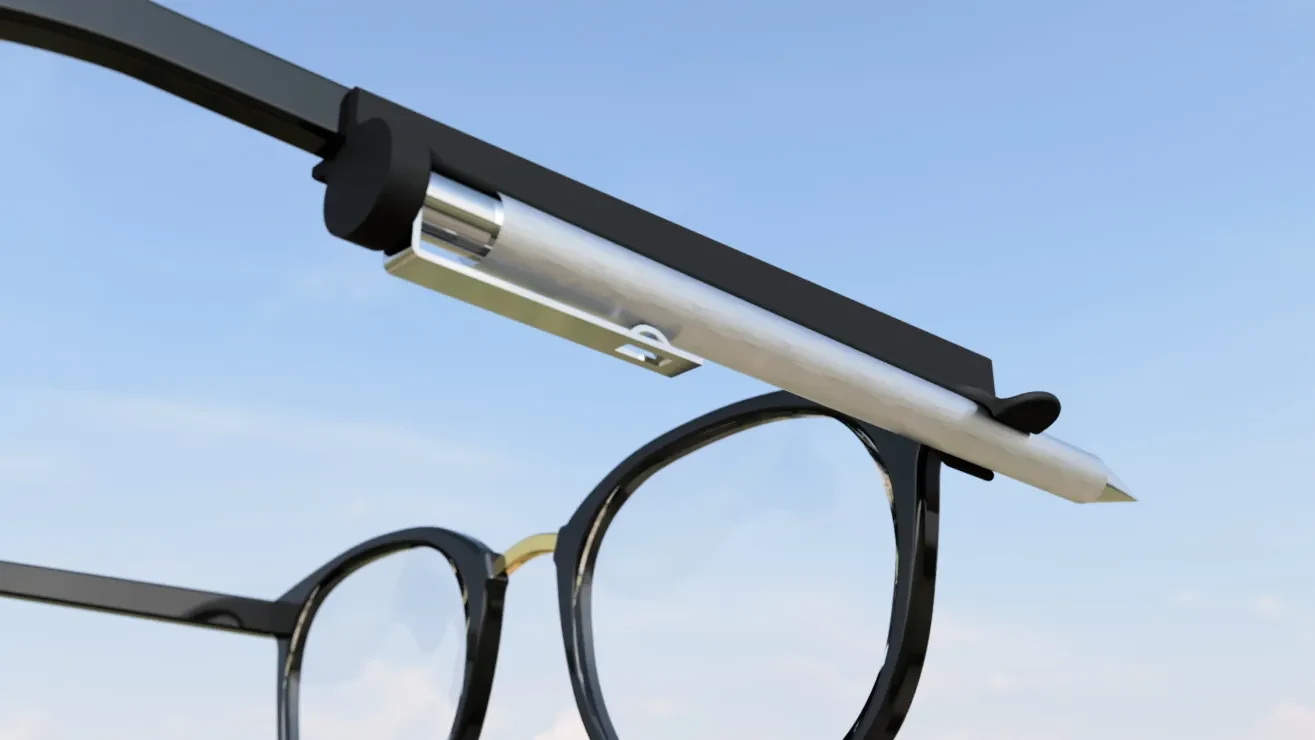

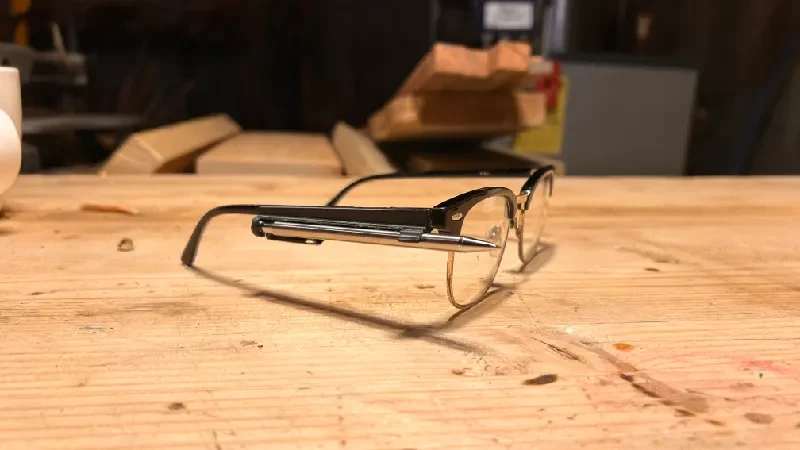

Это OptiClip V5 — специально разработанный зажим, который надежно удерживает механический карандаш Zebra Mini на дужке очков. Zebra Mini — невероятный карандаш: у него красивый алюминиевый корпус и ластик под штампованной металлической крышкой. Он такой маленький, милый и полезный.
После нескольких месяцев возни с этим дизайном я рад опубликовать свою первую работу на Printables. Если вы пользуетесь этой штукой достаточно долго, ваш карандаш просто начинает ощущаться как продолжение вашего тела. Тип-бит киборга.
Модель Fusion 360 является параметрической, что позволяет настраивать основные размеры в соответствии с различными карандашами, очками и предпочтениями пользователя. Это простой и практичный инструмент для тех, кто часто делает заметки, делает наброски или всегда нуждается в карандаше, не роясь в карманах и не теряя его.
Как это работает

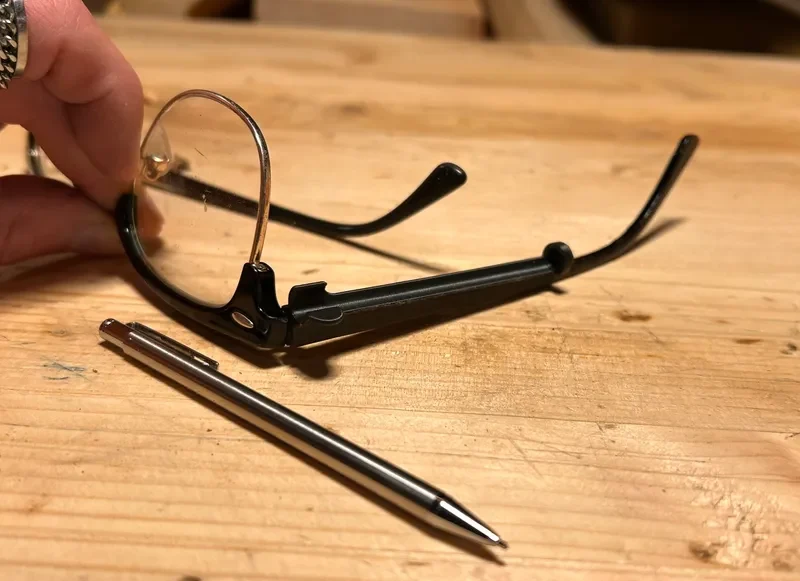

Вставьте карандаш: совместите задний конец с круглой опорой, затем нажмите, чтобы закрепить передний конец.
Достаньте карандаш: упритесь большим пальцем в подушечку большого пальца, обхватите кончик карандаша указательным пальцем и ��ытащите карандаш. Не бросай это. (Поиграв с ним минуту, я понял, что можно просто схватить конец карандаша и вытащить его, и теперь я чувствую себя немного глупо из-за того, что сделал подушечку для большого пальца).
Наслаждайтесь проявлением своего карандаша по своему желанию
Ключевые особенности и настройки
(Красиво) Параметрическая модель: измените такие размеры, как диаметр карандаша, угол зажима и толщину стенки (имейте в виду, что модель может скрыться, если вы слишком сильно измените параметры, потому что я ее особо не проверял).
Регулируемый угол развала: 0 градусов помещает карандаш вниз под ножку очков, 90 градусов — или высовывает его вбок. По умолчанию я установил его на 30 градусов, что означает небольшой наклон вниз.
Настройка посадки зажима: контролируйте плотность захвата, настраи��ая угол раскрытия зажима (уменьшите для более плотного прилегания) и длину зажима (увеличьте для более плотного прилегания).

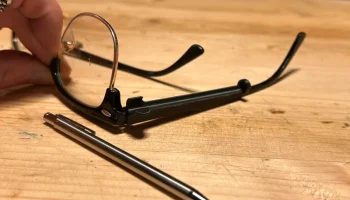

Крепление на клей: суперклей лучше всего подходит для крепления L-образного профиля к ножке очков — просто и эффективно.
Точная настройка прилегания с помощью нагрева: если зажим выходит немного тугим или со временем ослабевает, небольшое нагревание (например, от зажигалки) позволит вам слегка деформировать зажим для крыльев, чтобы отрегулировать его для идеального захвата.
Рекомендации по печати
Материал: матовый черный PLA (или аналогичный).
Высота слоя: 0,15 мм

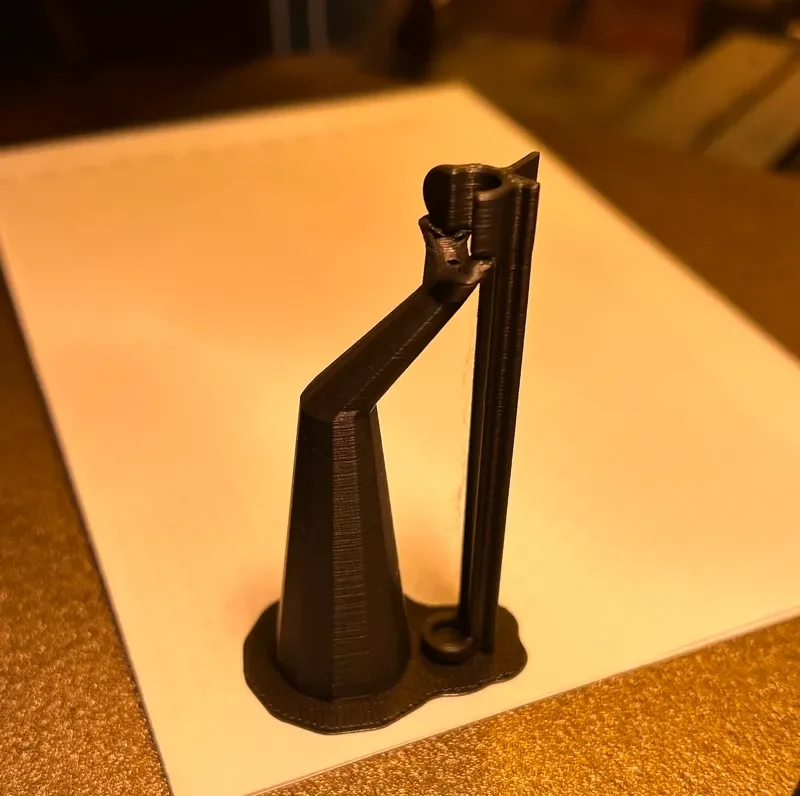

Поддерживает: Да (для функции подушечки большого пальца)
Адгезия кровати: используйте подкладку, чтобы предотвратить опрокидывание во время печати.

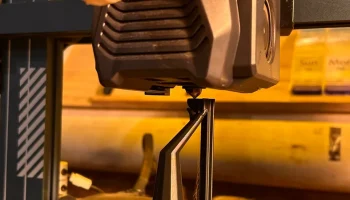

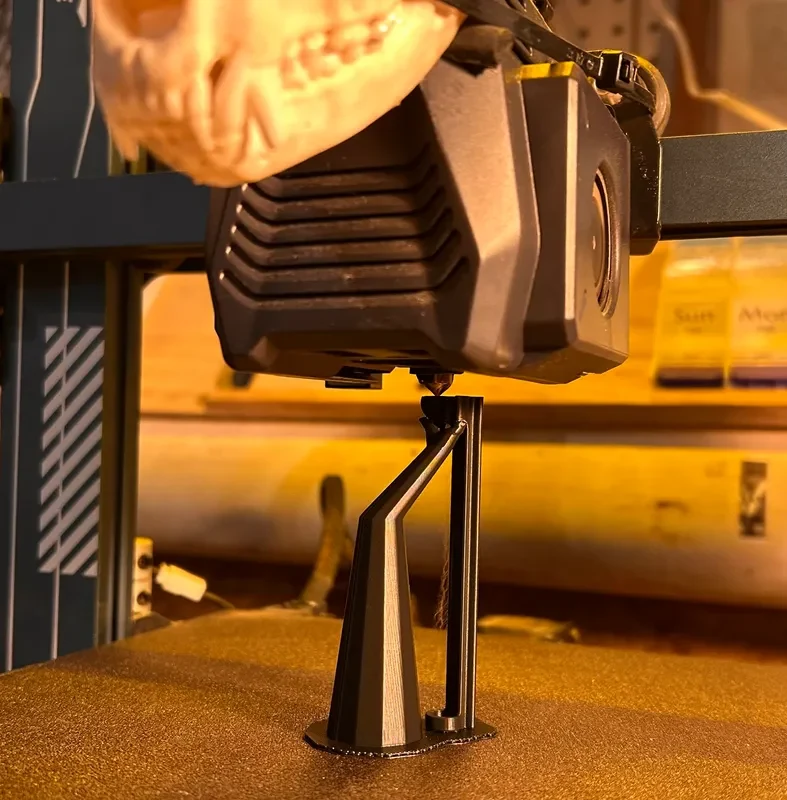

Ориентация печати: прямо вверх, плоским концом вниз для оптимальной прочности.
Сделайте тестовую распечатку: распечатайте только первые 3 мм или около того от переднего конца, чтобы проверить прилегание зажима, прежде чем приступать к печати целиком (потратьте 2 минуты вместо 50).
Почему ОптиКлип?
Я разработал его, потому что мне нужен был надежный, всегда доступный карандаш для работы по дереву и повседневных заметок — без карманов или шляп, которые съедали бы мои инструменты. Вдохновленный архитекторами старой школы и столярами, которые держали карандаши за ушами, я хотел еще более безопасный и простой вариант. Теперь карандаш буквально прилип к моему лицу, и мне гораздо труднее его снова потерять. Также он выглядит довольно аккуратно как модный аксессуар.
Включенные файлы
OptiClip V5 (правая сторона) — STL и 3MF
Файлы Fusion 360 и STEP («полностью» параметрические)
Модель механического карандаша Zebra Mini (для ваших проектов)

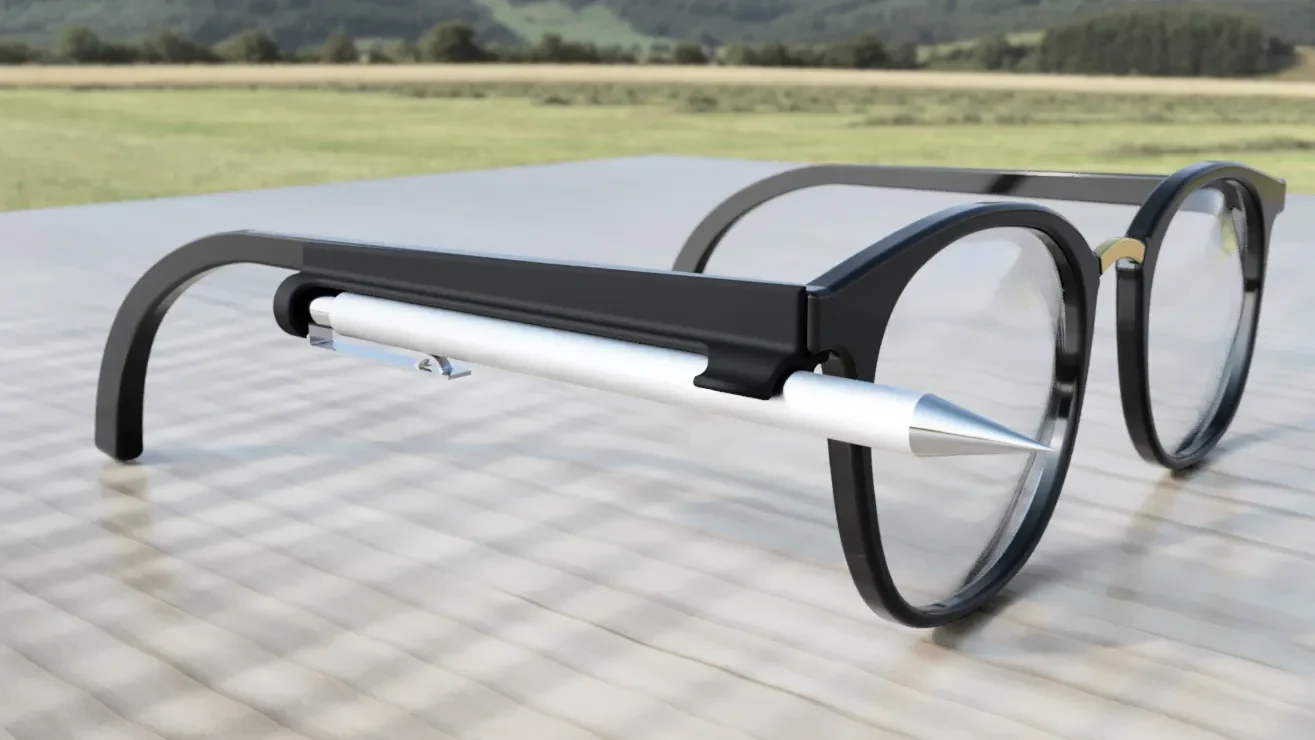

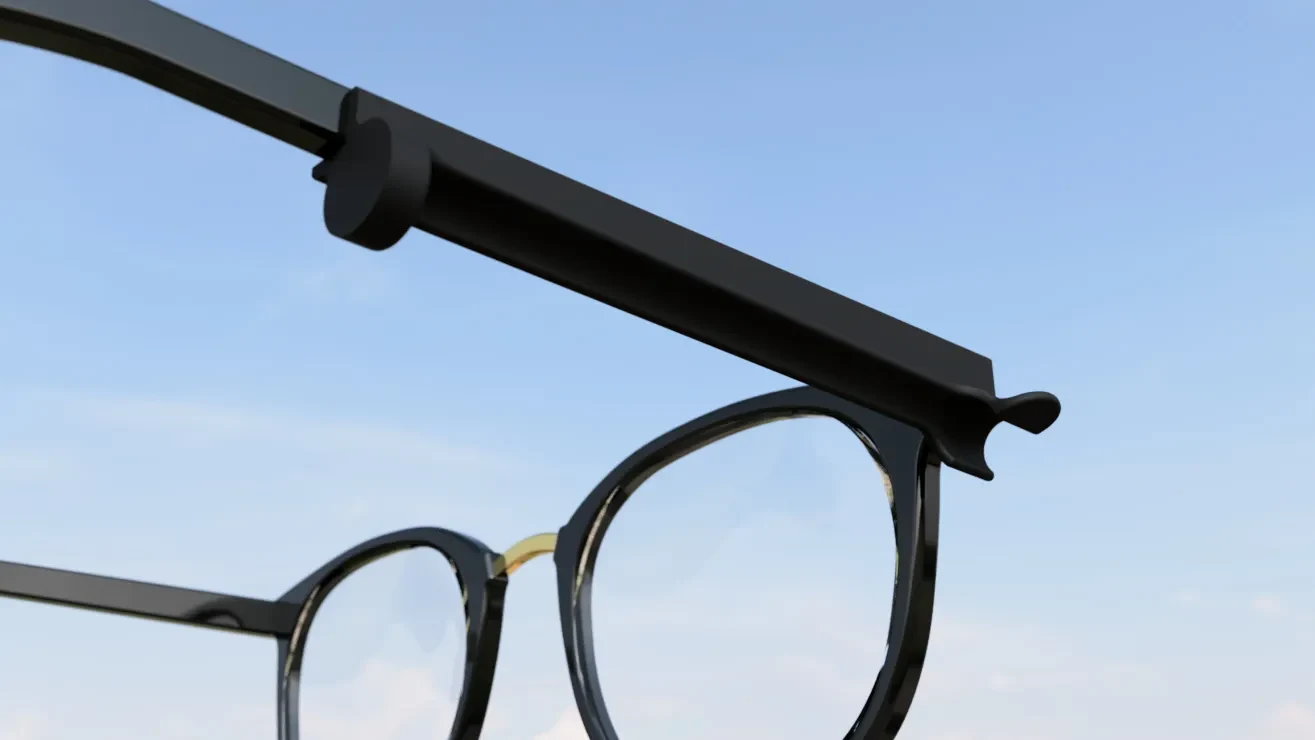

OptiClip V5 в сборе (предварительная модель с очками и карандашом)
Если вы хотите прикрепить зажим к левой стороне очков (или даже использовать двойное оружие), вы можете просто отразить эту часть, чтобы получить версию для левой руки.
Эта модель передана в общественное достояние, так что делайте ее ремиксы, персонализируйте и делитесь своими отпечатками!
Заключительные мысли
Это может выглядеть немного неуклюже (потому что так оно и есть), но оно суперфункционально, если вы согласны с этим компромиссом. Если вы измените его, чтобы сделать его менее опасным, дайте мне знать — мне бы хотелось посмотреть, что у вас получится!
