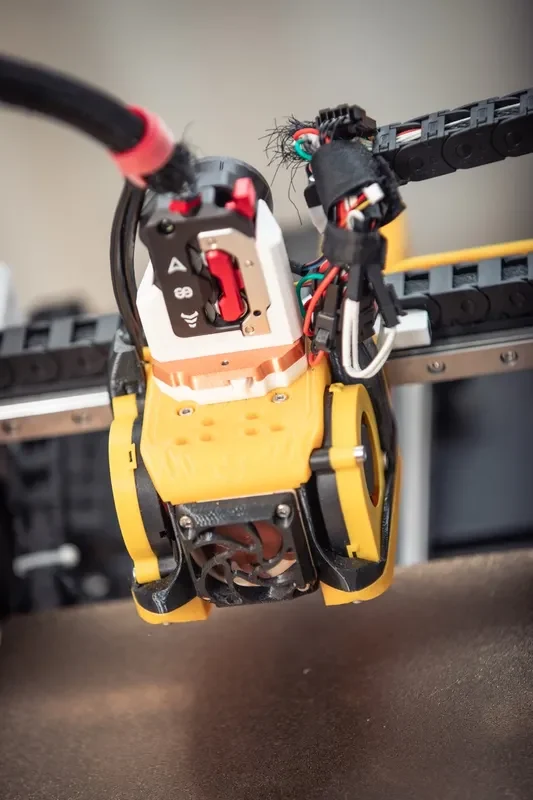

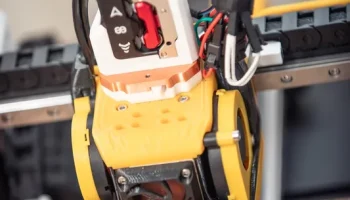

Адаптер экструдера Phaetus / D3vil Design DXC для монтажн...
Никакой поддержки печати!
https://www.phaetus.com/en-us/products/dxc-extrumer
Двигатель не входит в комплект, поскольку он предназначен для замены экструдера Creality K1. Должна быть 12-тонная передача (обычный двигатель для Sherpa и Orbiter использует 8-10 тонн)
Получил свой на Amazon, рейтинг 1 ампер Amazon
Fystec также продает 12-тонный двигатель для K1, его можно найти на Amazon/Aliexpress, но он рассчитан только на 0,8 А, поэтому вместо этого мы выбер��м 1-амперный двигатель, чтобы он соответствовал оригинальному двигателю.

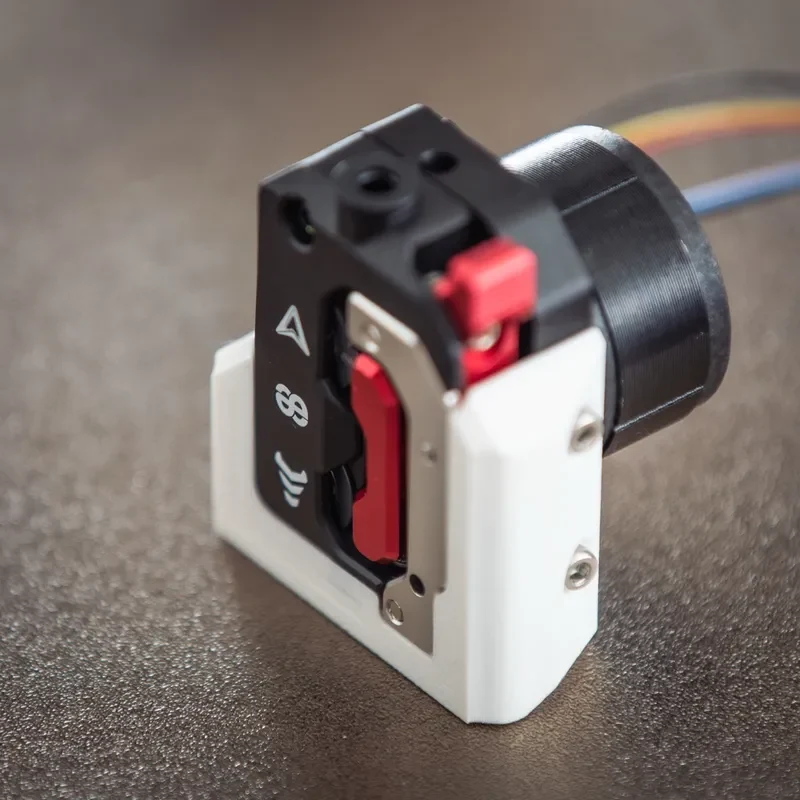

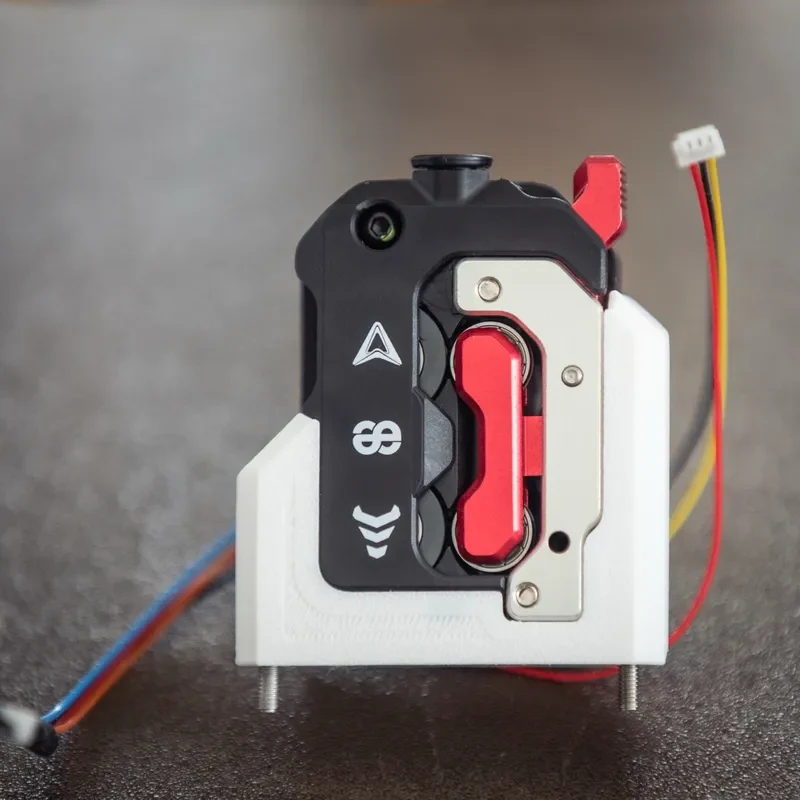

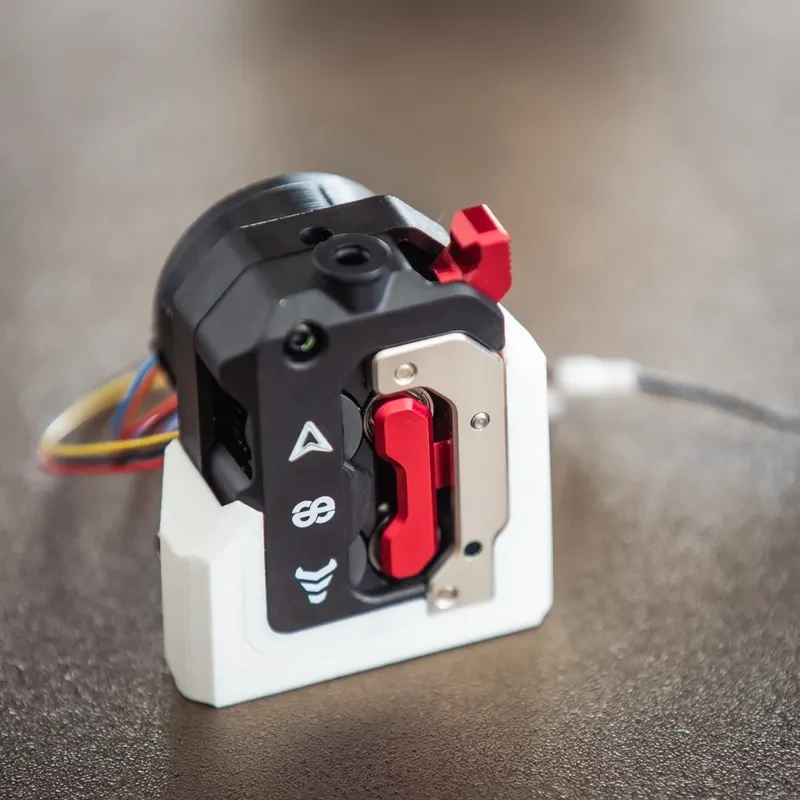

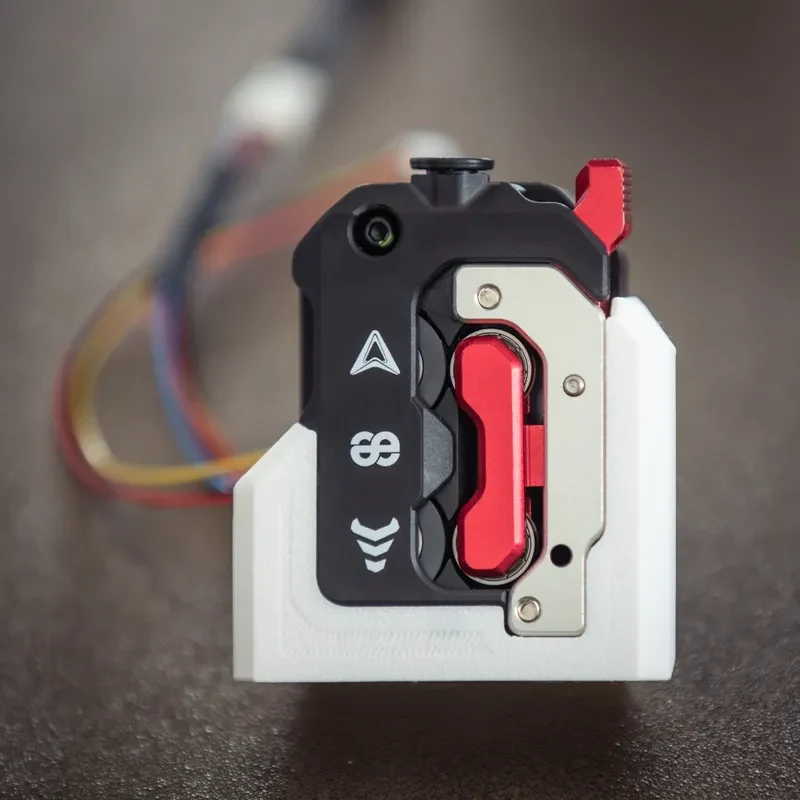

Сначала используйте M3x8 или M3x6, чтобы закрепить крепление.
Затем вставьте в экструдер + ПТФЭ.
и три винта M3x4 по бокам. Нижний винт также подходит для M3x6, но верхняя правая сторона должна быть M3x4.
Вам нужно надавить на экструдер, когда вы закручиваете боковые винты, но это означает, что он будет очень тугим и закрепленным!
Ценности Клиппер:
вращение_дистанция: 6,8~6,9
но на самом деле может быть около 6,9322~6,936, результат двух калибровок от двух разных устройств.
run_current: 0,5~0,6
следить за температурой двигателя

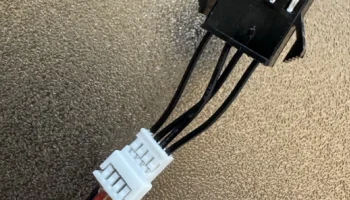

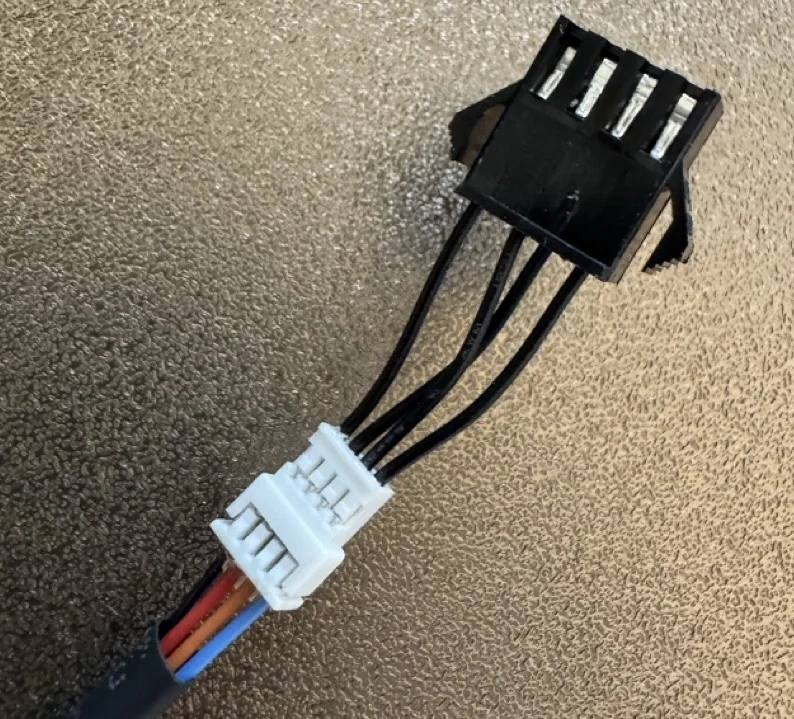

Порядок проводов на двигателе, который я получил, требует замены двух средних проводов,
двигатель -> Черный/Красный/Оранжевый/Синий — два посередине -> Черный/Оранжевый/Красный/Синий
проверьте целостность с помощью мультиметра, черный и оранжевый должны показать непрерывность (звуковой сигнал)
то же самое с красным и синим
Это обычный порядок проводов на плате Creality/BTT, проверенный таким образом на плате BTT Octopus Pro.
НО это может быть не всегда так, поэтому всегда дважды проверяйте плату (особенно тип CAN или плату LDO, он��, кажется, делают что-то по-другому)
------
