ProtoXtrumer 2.0 + EBB36 v1.2 Монтажный кронштейн держате...

Я сделал это крепление, потому что считаю, что генеративный дизайн в Fusion — это круто, и мне хотелось научиться его использовать. Эта модель является результатом 8 итераций игры с параметрами, крутящим моментом, ускорением и силами, действующими на отверстия для винтов и разгрузку от натяжения. Я проверил его на предмет соответствия, и он кажется довольно прочным, но я еще не печатал с установленной деталью.

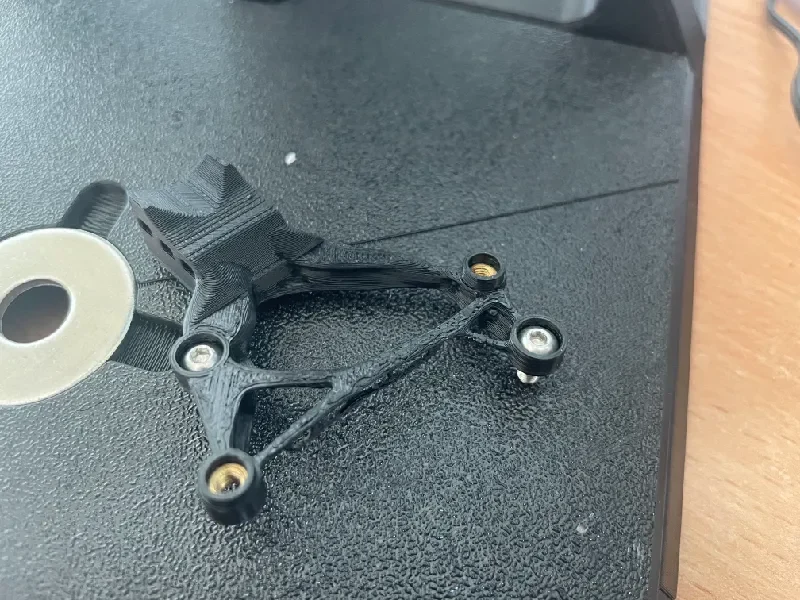

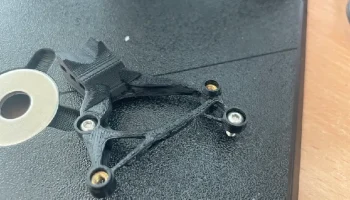

Вам понадобятся две термофиксирующие вставки M3. Размер, использованный при создании Voron 0, работает хорошо.

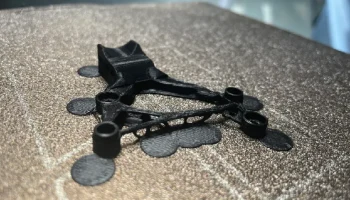

Я предоставляю два STL; самой детали и один с вспомогательными дисками для облегчения печати из АБС.

Существует также файл слияния со всеми частями модели и вспомогательной геометрией, так что вы можете продолжить с того места, где я остановился, и попытаться сделать это самостоятельно.

Я сделал это на P1S, так как у моего MK4 рабочая пластина может сломаться при печати из ABS. Я также предоставил файл слайсера.

Распечатать инструкции:

Материал: АБС

Скорость: я изменил все скорости выше 80 на 80 мм/с.

Заполнение + качество: 4 периметра, 40% заполнение, слои 0,12 мм.

Опора: При рекомендованной высоте и скорости слоя вам следует беспокоиться только о прилипании слоя, так как остальная часть слоя может нависать или перекрываться. Если вы хотите упростить печать детали, используйте STL с дисками.

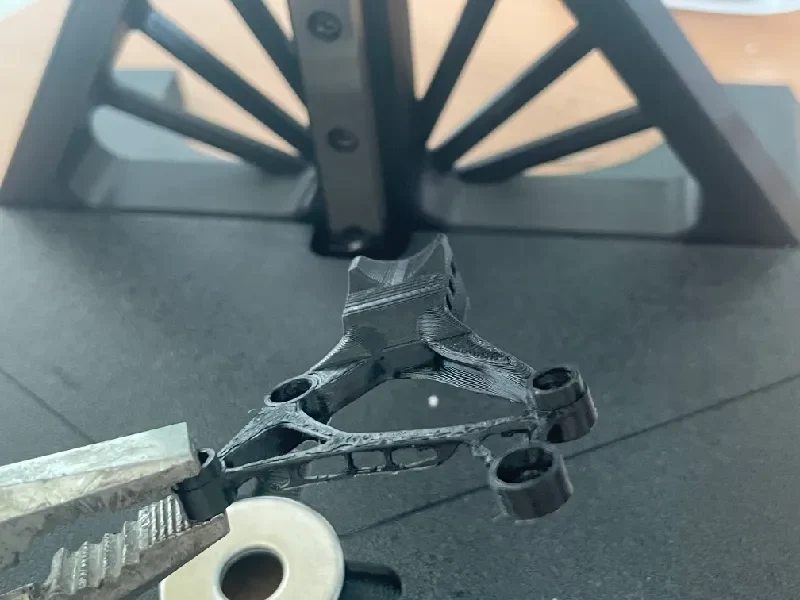

Снимайте диски очень осторожно, так как отдельные ветки довольно хрупкие.

Подождите, пока платформа остынет после печати (прежде чем снимать деталь), чтобы избежать деформации.

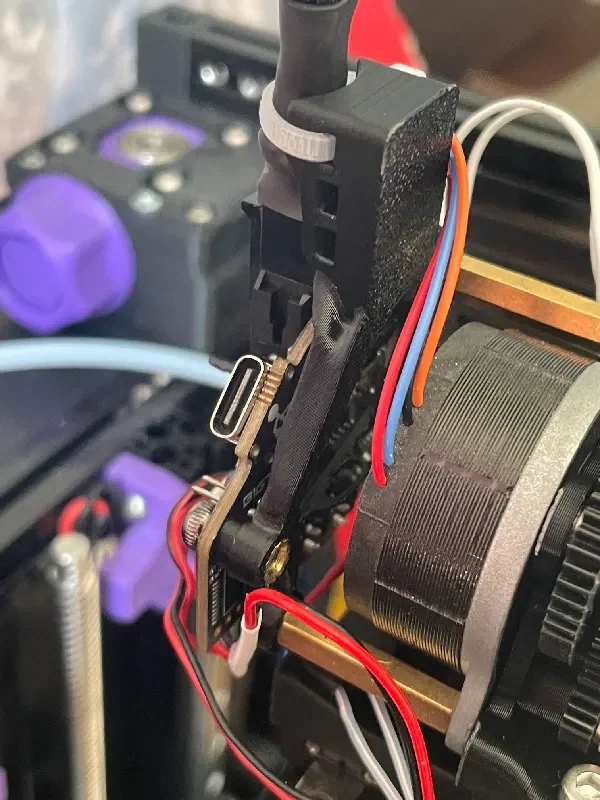

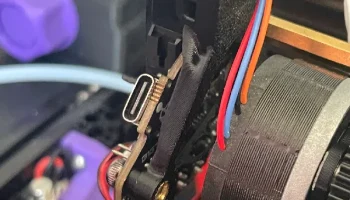

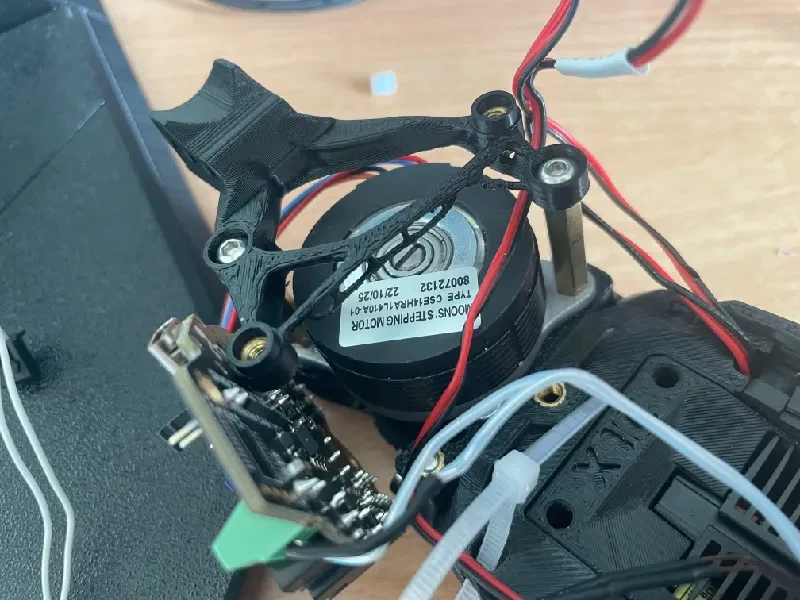

Я использовал несколько моделей для сравнения отверстий этих креплений, но в результате плата располагалась на экструдере накло��ено или располагалась слишком низко и не помещалась на каретку V0. Позже я решил использовать часть этой модели, предназначенную для снятия натяжения, для E3NG: https://www.printables.com/model/1103703-e3ng-ebb36-mount-for-protoxtrumer.
