Cage Buffer - неудачный эксперимент по созданию буфера MM...

Вместо этого я рекомендую это — https://www.printables.com/model/555238-mmu3-filament-path-design.

Это новая экспериментальная концепция системы MMU, в которой петля втягивания удерживается вокруг катушки с помощью «клеточного буфера». К сожалению, есть варианты получше, но я попробовал, так что вам не придется. Мне было любопытно посмотреть, сработает ли это, и мне нужно было это увидеть! Но в конце концов я вернулся к настройке бу��ера слота, которую вы можете увидеть здесь:

https://www.youtube.com/shorts/p-DGKHfmRww

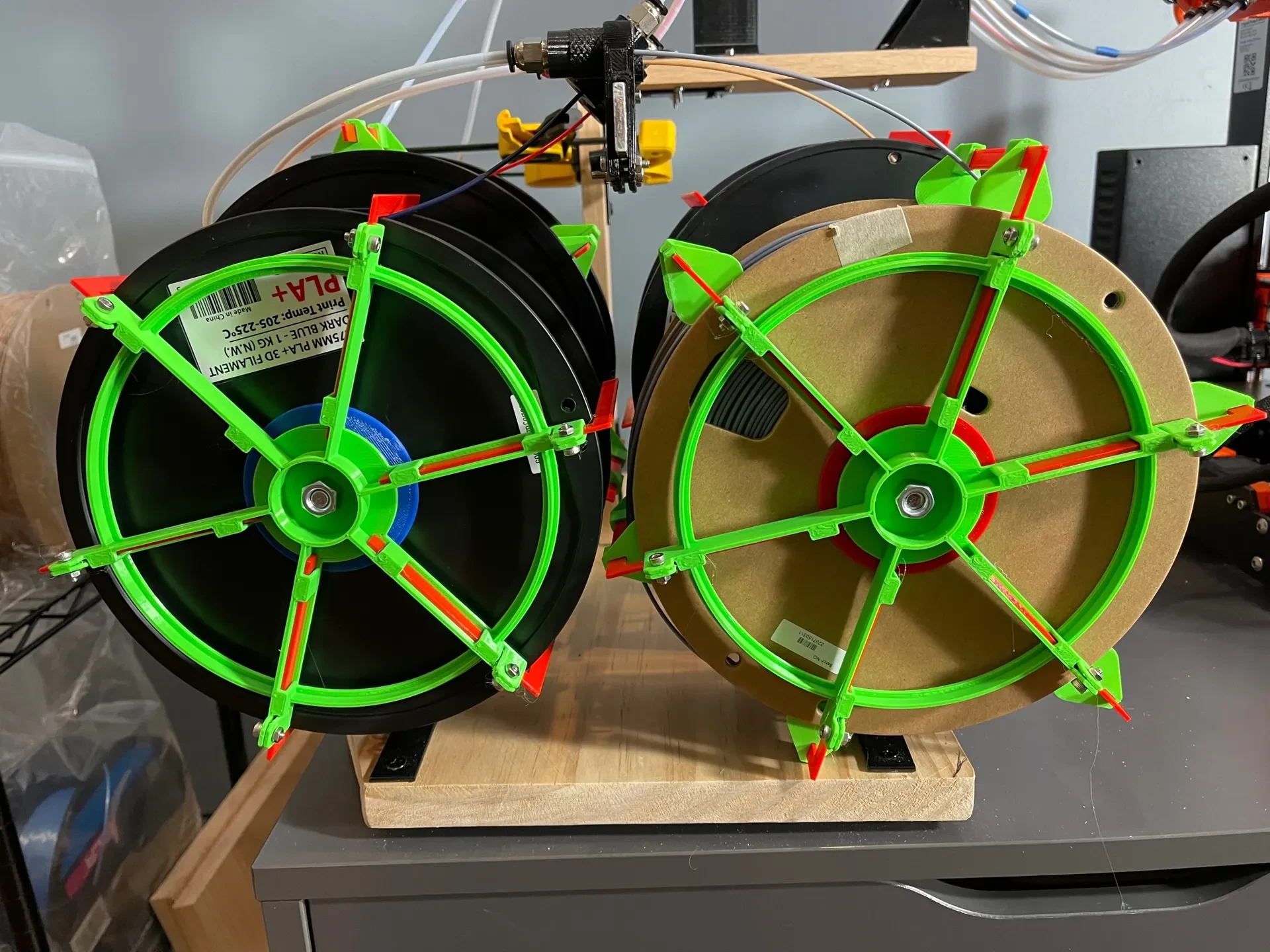

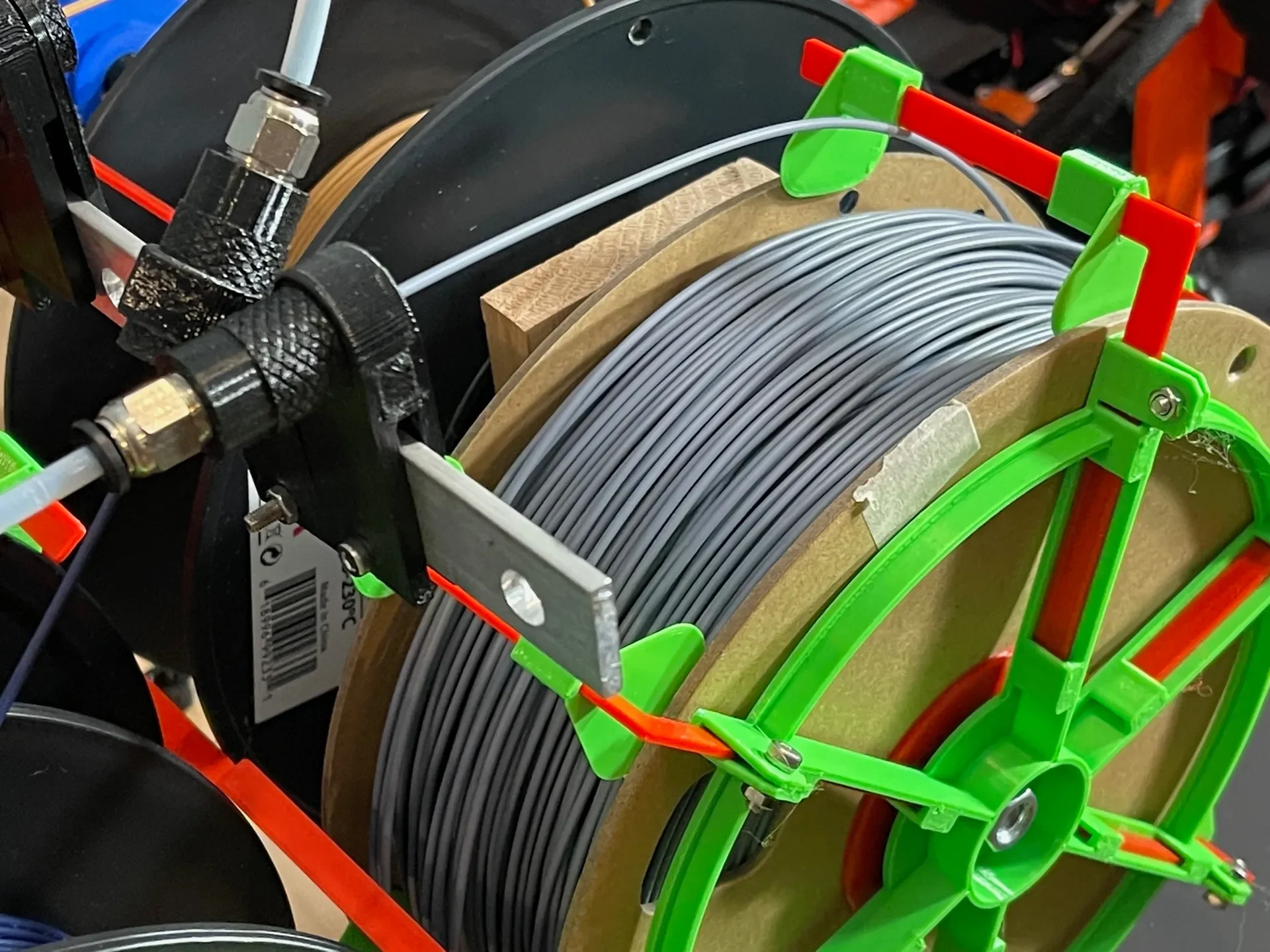

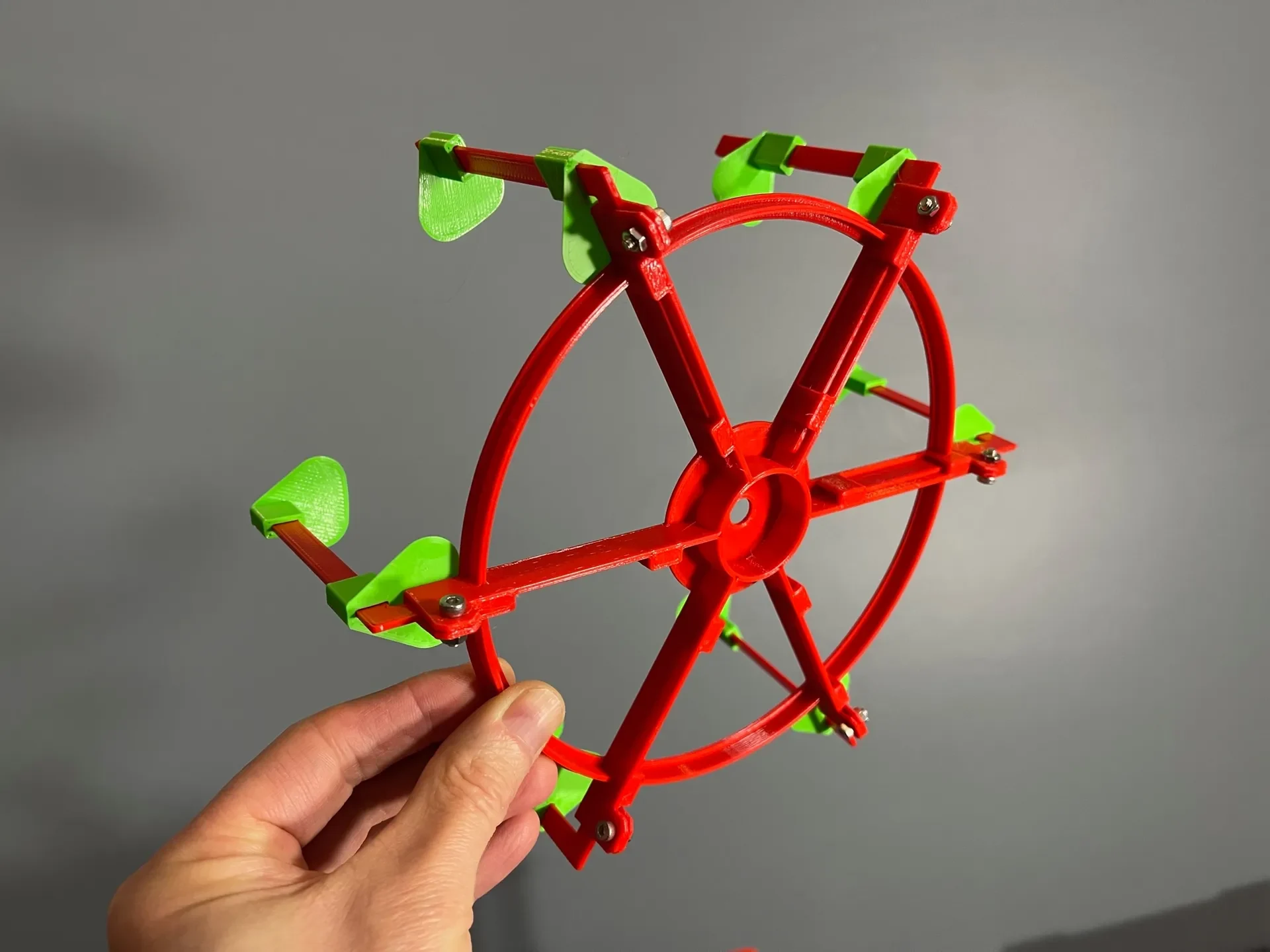

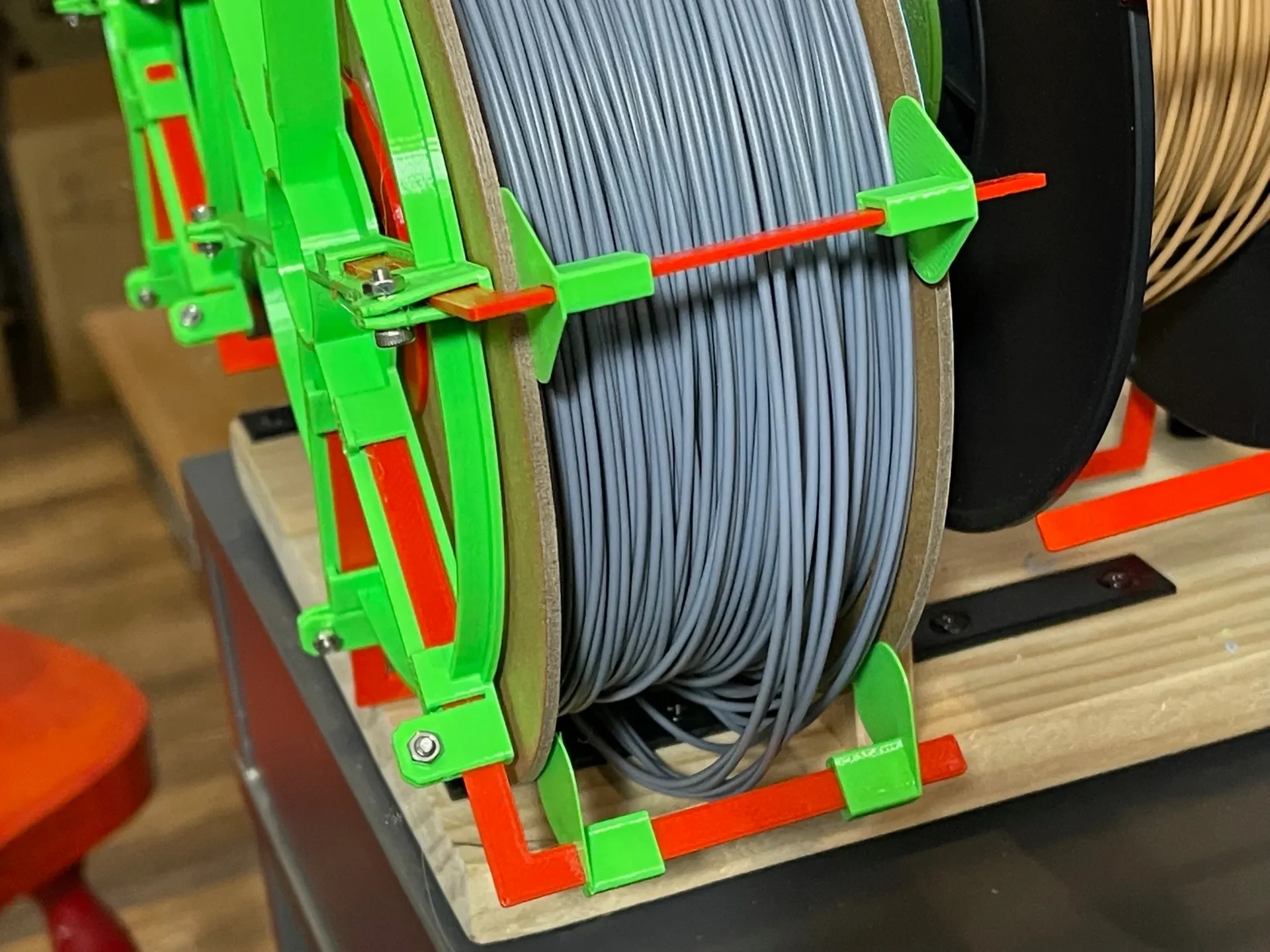

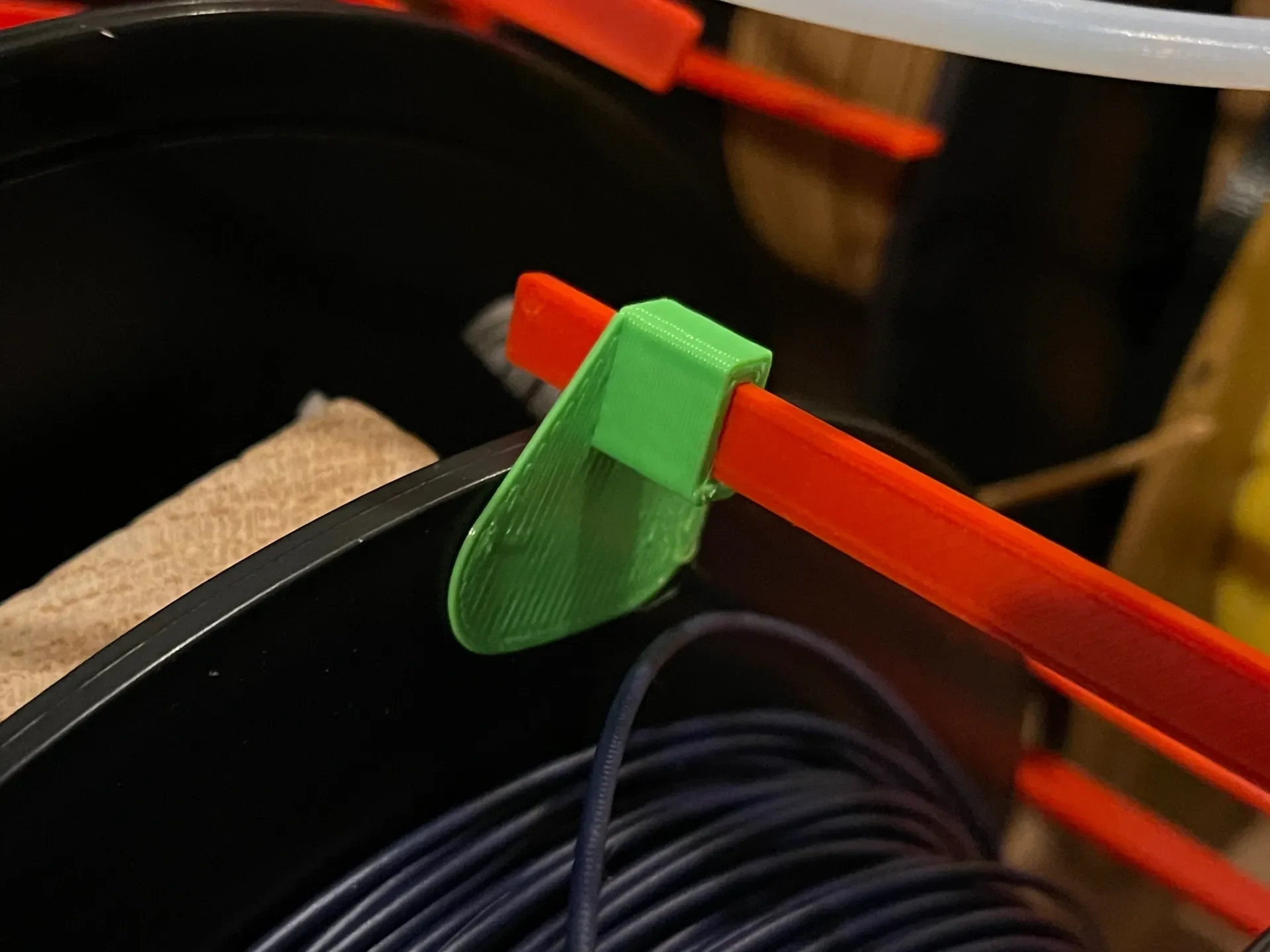

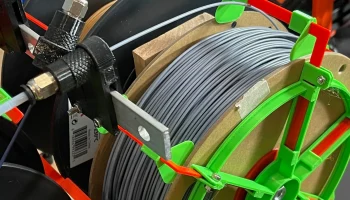

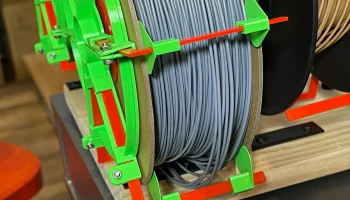

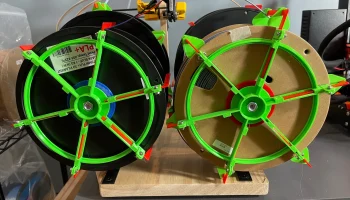

Единственное жесткое невращающееся фиксированное кольцо расположено только на одной стороне каждой катушки с шестью прямоугольными рычагами, расположенными прямо над краем катушки. Каждый рычаг имеет две небольшие панели на обоих концах. Рычаги и их панели образуют клетку, которая удерживает нить и предотвращает выход лишних петель вверх и через край. Рычаги регулируются вверх и вниз, поэтому вы можете выбрать высоту панелей.

Вот видео, показывающее, как это работает — https://youtube.com/shorts/OvExgT7_2dc\

Преимущества этой буферной системы
Никакого другого буфера не требуется, область вокруг катушки служит буфером MMU.
Работает с любой катушкой, картонной или пластиковой, регулируется для разных ка��ушек.
В конструкции центральной ступицы используются ступицы центральных подшипников точного размера с металлическими стержнями, проходящими непосредственно через центр подшипника.
Повторно использует уже имеющиеся у вас подшипники MMU.
Буферная система не увеличивает трение системы, поскольку она никоим образом не мешает вращению золотника и даже не касается золотника.
Никакой силы тяжести, напряжения ��ли дополнительных длин трубок из ПТФЭ.
Недостатки, но не показывающие пробки
Требуется распечатать клетку и ступицу для каждой катушки, а также установить катушку со стержнем с центральным подшипником, поэтому на печать уходит совсем немного времени, около 5-6 часов на катушку (если вы также включаете ступицы)

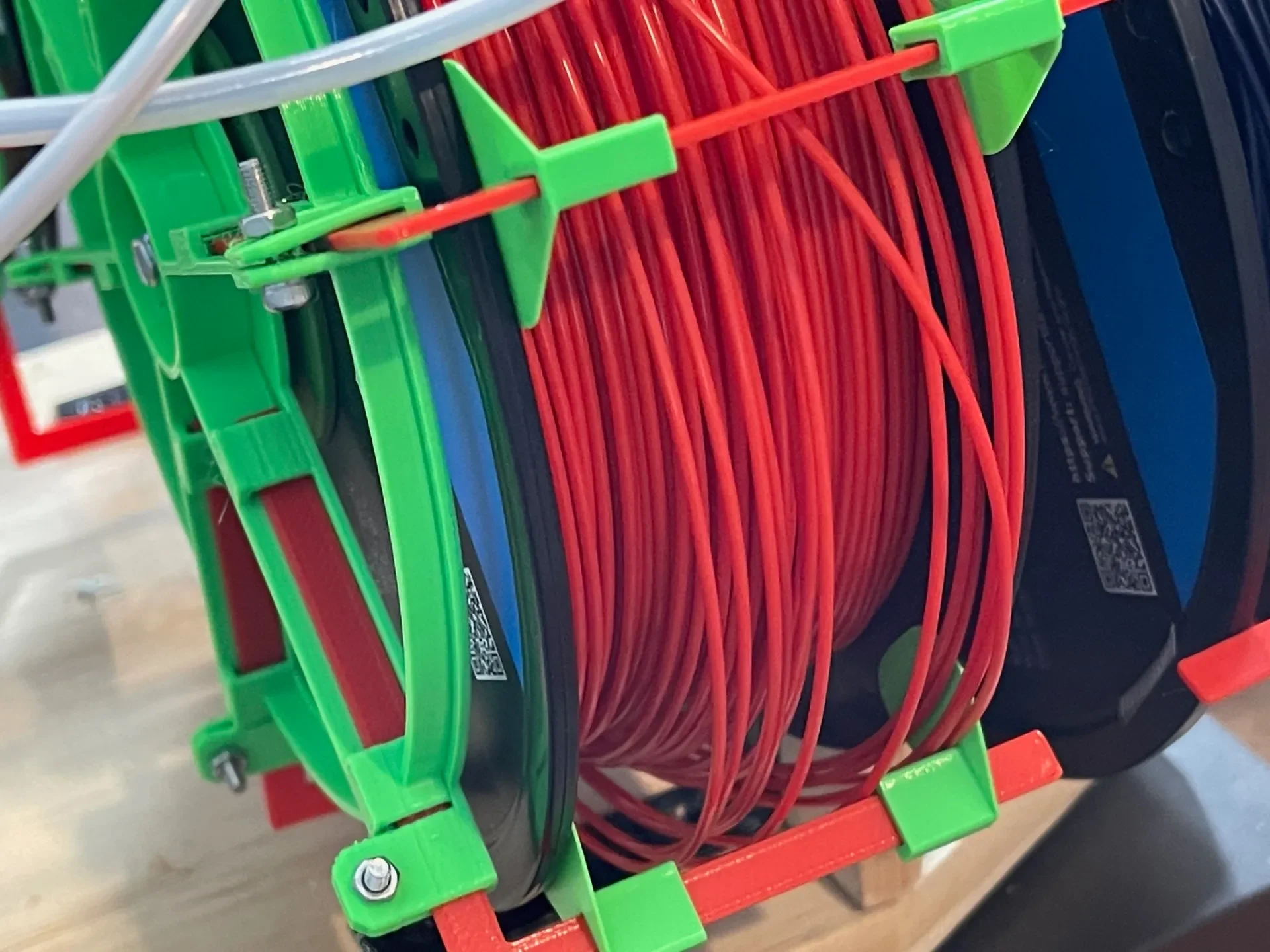

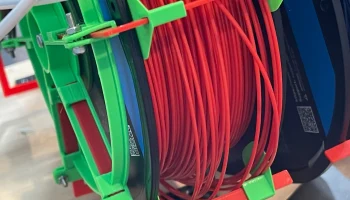

Для более новых, почти полностью заполненных катушек, количество незакрепленных петель увеличивается по мере продолжения печати и может увеличить трение при подаче, хотя это все равно работает.
Панели рычагов клетки могут перемещаться по рычагам, поэтому они не являются надежными, и возможно, что нить может выскользнуть, но это маловероятно, и я пока не видел, чтобы это происходило при нескольких 100 изменениях цвета.

Как это работает

Он состоит из двух частей: невращающейся и вращающейся. Катушка с нитью и втулка, конечно, вращаются, но буфер клетки и центральная прокладка не вращаются и фиксируются на месте, поэтому вы можете подавать трубки из ПТФЭ непосредственно к ним.

Когда катушка вращается, кольцо клетки не перемещается и надежно фиксируется на невращающейся проставочной ступице с помощью гайки 5/16 дюйма на стальном центральном стержне с резьбой 5/16 дюйма или 8 мм. Затем шпуля свободно вращается на подвижной ступице на двойных подшипниках. Проставка касается только внутреннего круга подшипника, а не ступицы или золотника. Поскольку и катушка, и клетка точно центрированы вокруг металлического стержня с фиксированным размером 5/16 дюйма или 8 мм, это позволяет работать этой системе с жесткими допусками. Распорные втулки также могут быть любой длины, которую вы можете создать, и гарантируют, что кольцо не соприкасается с внешними пластиковыми или картонными круглыми сторонами катушки. Ступицы точно подходят и бывают разных размеров. Я также разработал эти точно подходящие ступицы и проставки и некоторое время использовал их с буфером для пазов. Это система практически без трения, и я преследовал цель предотвратить любое трение на пути к MMU (за исключением короткой кривой, которая вводит статическое трение для предотвращения движения прямо перед MMU).

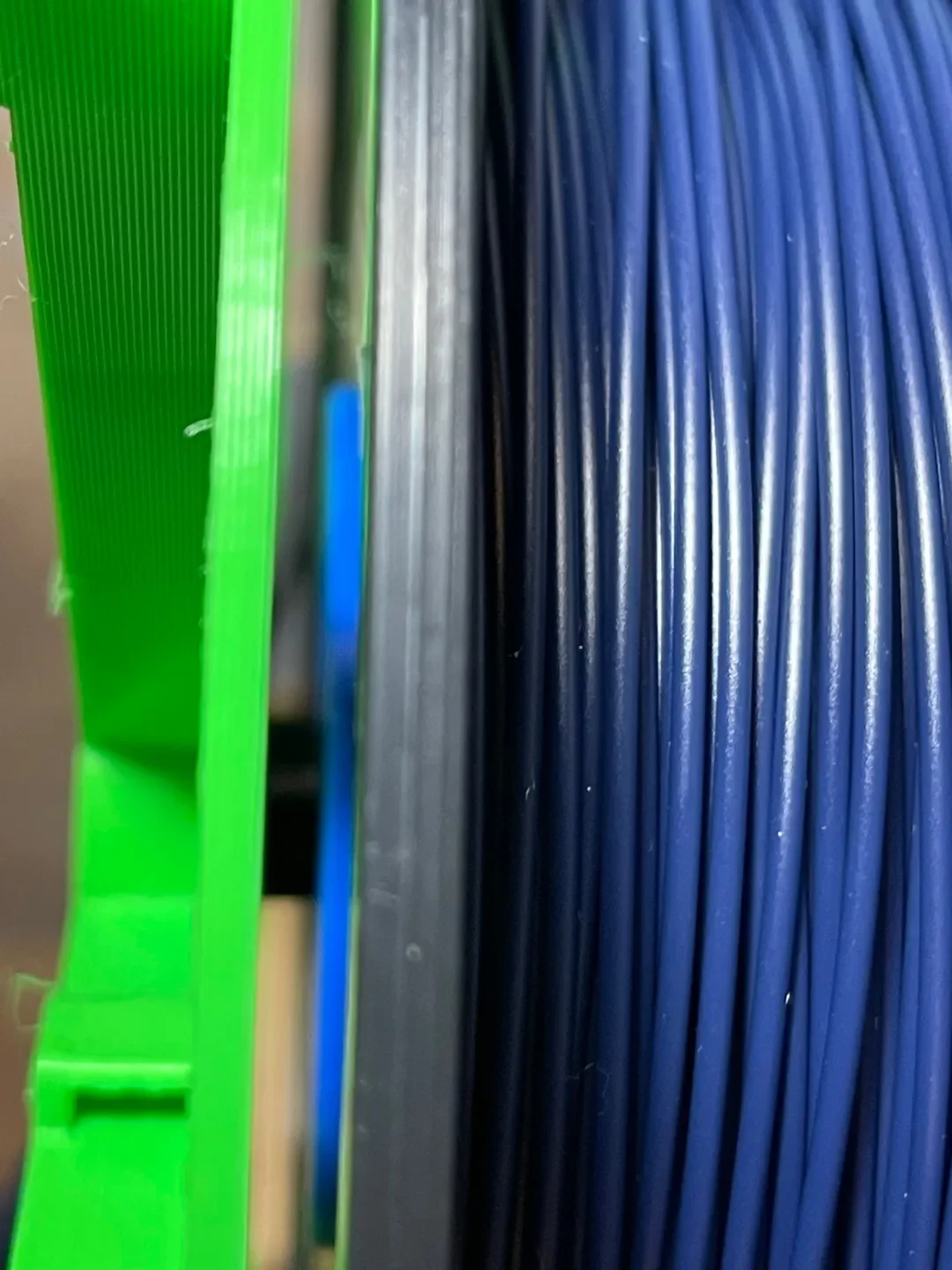

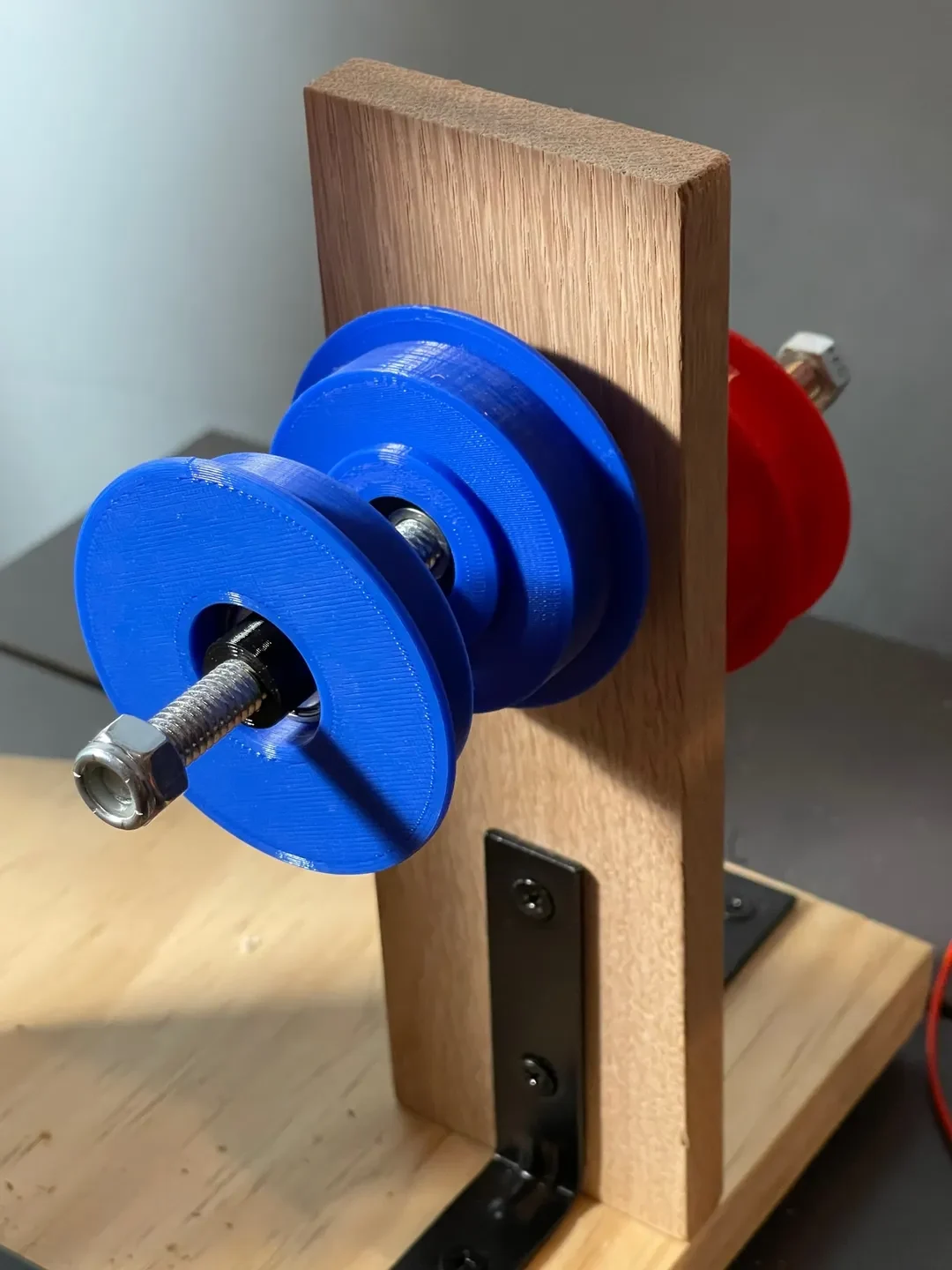

На рисунке ниже вы видите точно подходящую ступицу подшипника слева, проставку и буферное кольцо клетки. Вращается только ступица подшипника, а неподвижная проставка размещает неподвижное кольцо на расстоянии 1-2 мм от боковых сторон ступицы и катушки с нитью, не касаясь ни одной из них и мешая их замедлению.

Что вам нужно

Для каждого буфера клетки необходимо:

1 кольцо-клетка с принтом (мой дизайн здесь)
6 напечатанных рычагов клетки (мой дизайн здесь)
12 небольших панелей подлокотников (мой дизайн здесь)
6 м3 шестигранные гайки
6 м3 болты с шестигранной головкой 10 или 12 мм.

Для втулки и стержня катушки вам понадобится:

2 точно подогнанных печатных узла (https://www.printables.com/model/451919-performa).
