Рождественская елка - штабелируемый узор в виде звезды...

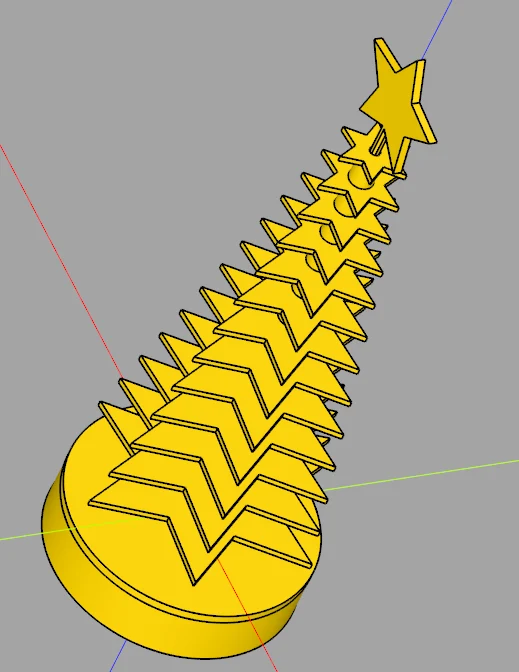

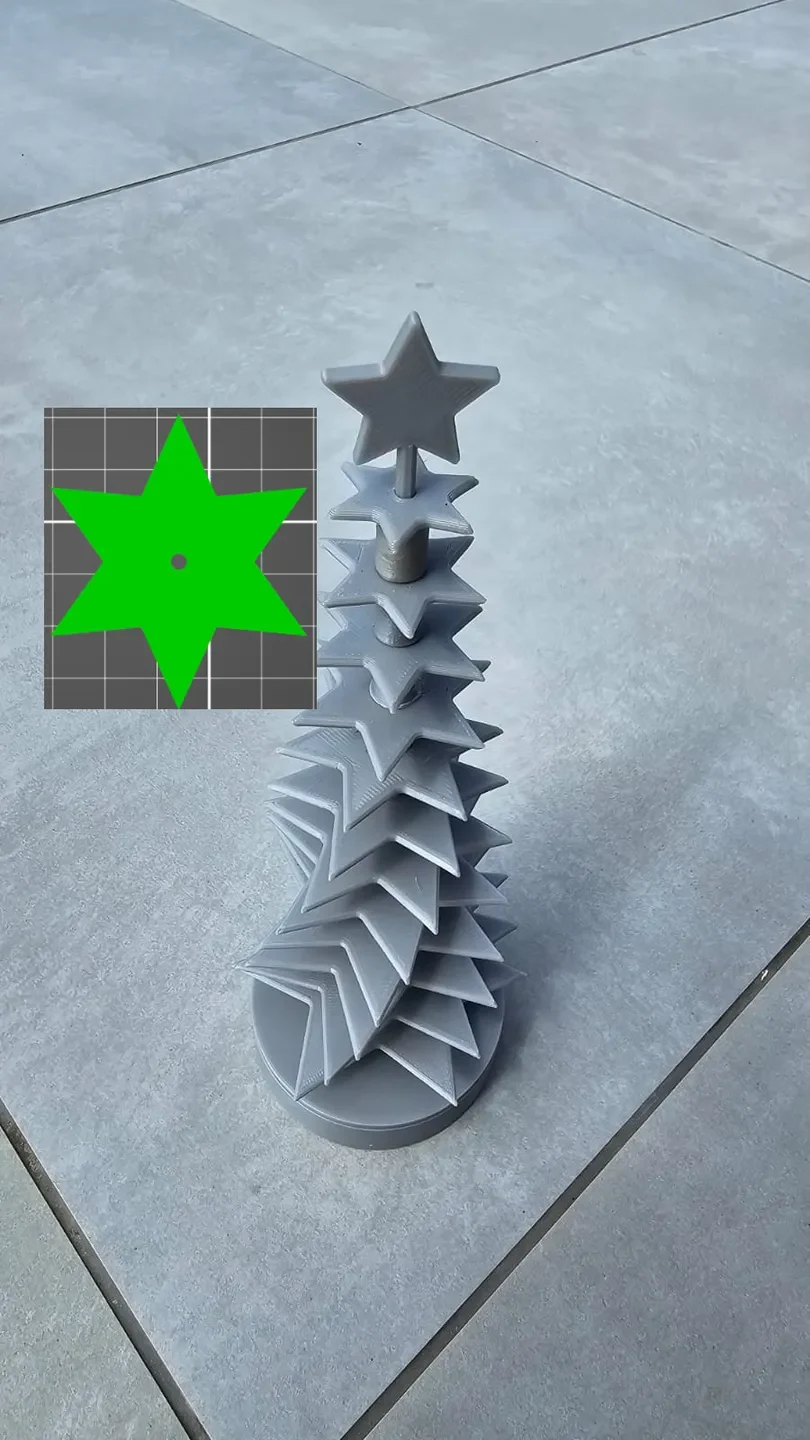

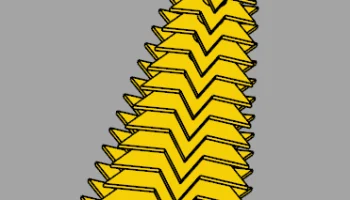

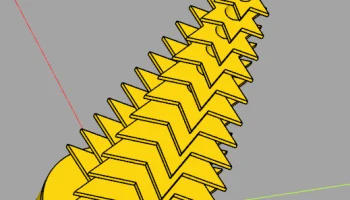

Рождественская елка-снежинка в виде набора масштабированных слоев, разделенных фиксированными интервалами по высоте. Узор листьев представляет собой шестиконечную звезду.
Предоставляются файлы для печати для двух высот: длина туловища 170 мм или 250 мм.
Высота багажника 250 мм — это максимальная высота, которую можно разместить на рабочей пластине MK3S. Для этого дерева размеров требуется три файла печати для печати всех частей.
Для высоты багажника 170 мм требуется всего два файла для печати меньшего количества деталей.
Конструкция оптимизирована для удобной печати без опор и крутых выступов.
Распечатайте ствол, прокладки, слои и основу и соберите. Слои и прокладки пронумерованы для облегчения сборки. Начните с верхнего слоя и закончите базой.
Восьмиугольный ствол легко печатается со звездой, прикрепленной к вершине.
Основание полое с крышкой. Наполните тяжелым материалом, чтобы добавить вес и устойчивость.
Более длинные стволы достаточно гибкие, поэтому проставки расширяются к низу, обеспечивая устойчивость от раскачивания. Плотное трение между восьмиугольным стволом и круглым отверстием в слоях и основании ограничивает свободное движение и раскачивание. Если прилегание слишком плотное, отшлифуйте углы ствола. Еще лучшая устойчивость достигается за счет плотной укладки и приклеивания слоев и прокладок к стволу.
Этот звездный дизайн не предназначался для «производства». Это была моя тестовая модель во время разработки: из-за простой формы ее расчет выполняется намного быстрее.
Данная конструкция входит в серию:
Цветочный дизайн
Лиственный дизайн
Звездный дизайн
Ветвистый дизайн
Дизайн сосны
Волновой дизайн
Выкройки создаются в САПР, импортируются в формате DXF и обрабатываются для печати файлов с помощью cadquery.
