Держатель кабельной катушки Gridfinity - альтернативная у...
Если вы здравомыслящий человек, прекратите читать здесь :)

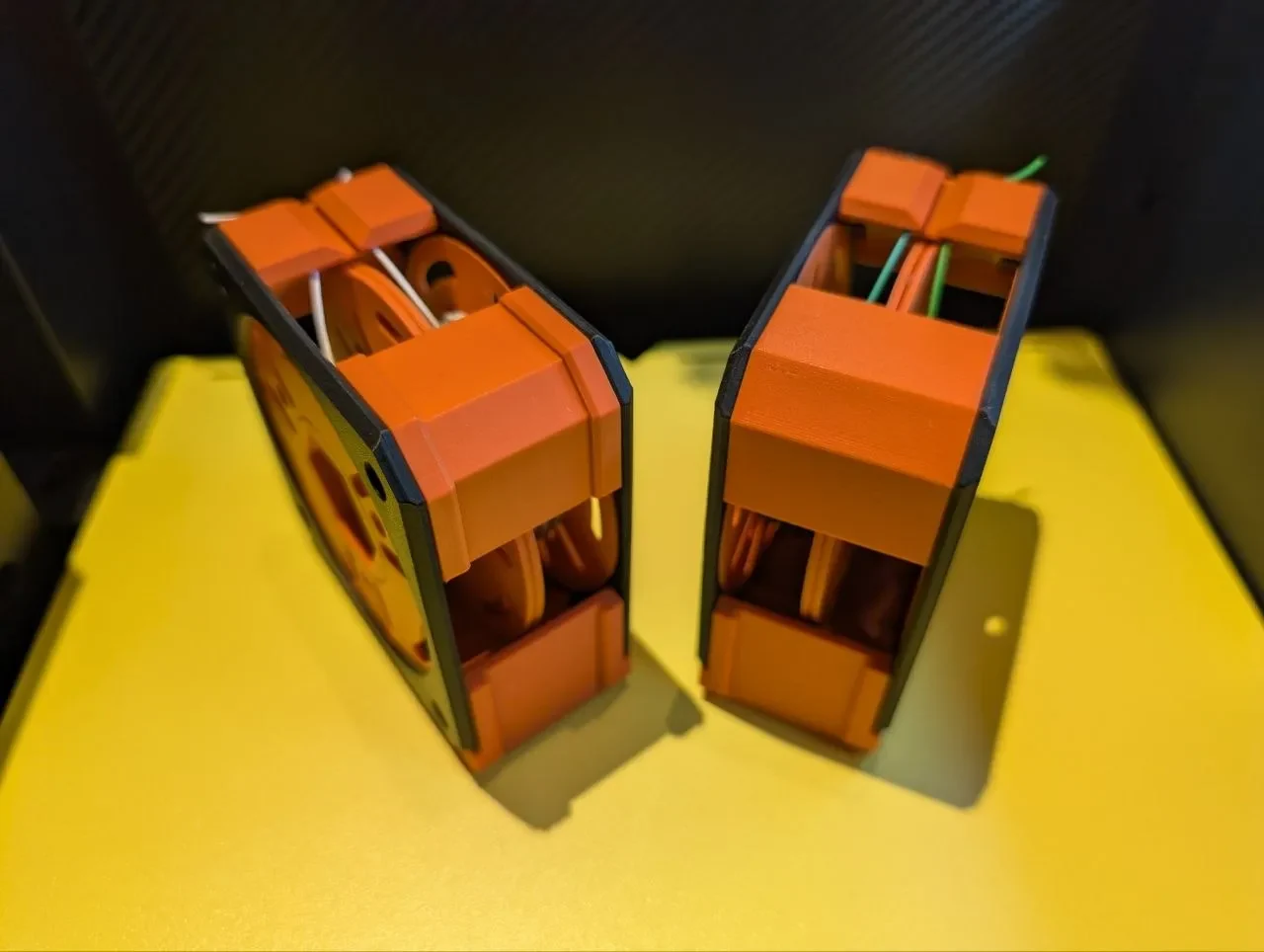

В этой модели реализован зазубренный и скошенный профиль опорной пластины и зажим/зажатие в углу держателя кабельной катушки. Чтобы быть абсолютно уверенным: это глупо и не имеет абсолютно никаких функциональных улучшений по сравнению с исходным углом. Мое обсессивно-компульсивное расстройство — единственная причина существования этой модели.
Спецификация материалов
Часть
Граф
Комментарий
Угол справа
1
Угол слева
1
Позиционирующие штифты 1,2x8 мм
2
Использование гвоздей диаметром 1,2 мм и обрезка до 8 мм работает нормально.
Тепловые вставки M3
2
например от Рутекса
Печать
Распечатайте детали в ориентации файлов STL и используйте поддержку PETG для PLA или поддержку PLA для PETG, чтобы получить красивую фаску.
Сборка
На��ните с установки позиционирующих штифтов в правую угловую часть.
Нанесите клей CA на поверхность и соедините правый и левый угол вместе, совместив их с позиционирующими штифтами.
Наконец вплавляем термовставки М3 и угол с альтернативной конструкцией готов.
Остальная часть сборки такая же, как @firstgizmo, описанная для исходной модели. Оставьте ему ❤, пока вы там.
Источники
Файл STEP и исходные коды Fusion 360 этой модели включены сюда.
