Мини-сортировочный ящик - Система 58; (старый дизайн)......

Примечание: это старый дизайн, я храню его в Интернете из-за ностальгии. Пожалуйста, используйте обновленные дизайны:

https://www.printables.com/model/1646802-system-58-sorter-box-improved-mini-box

https://www.printables.com/model/1646988-system-58-sorter-box-flexible-insertsboxes

Дизайн

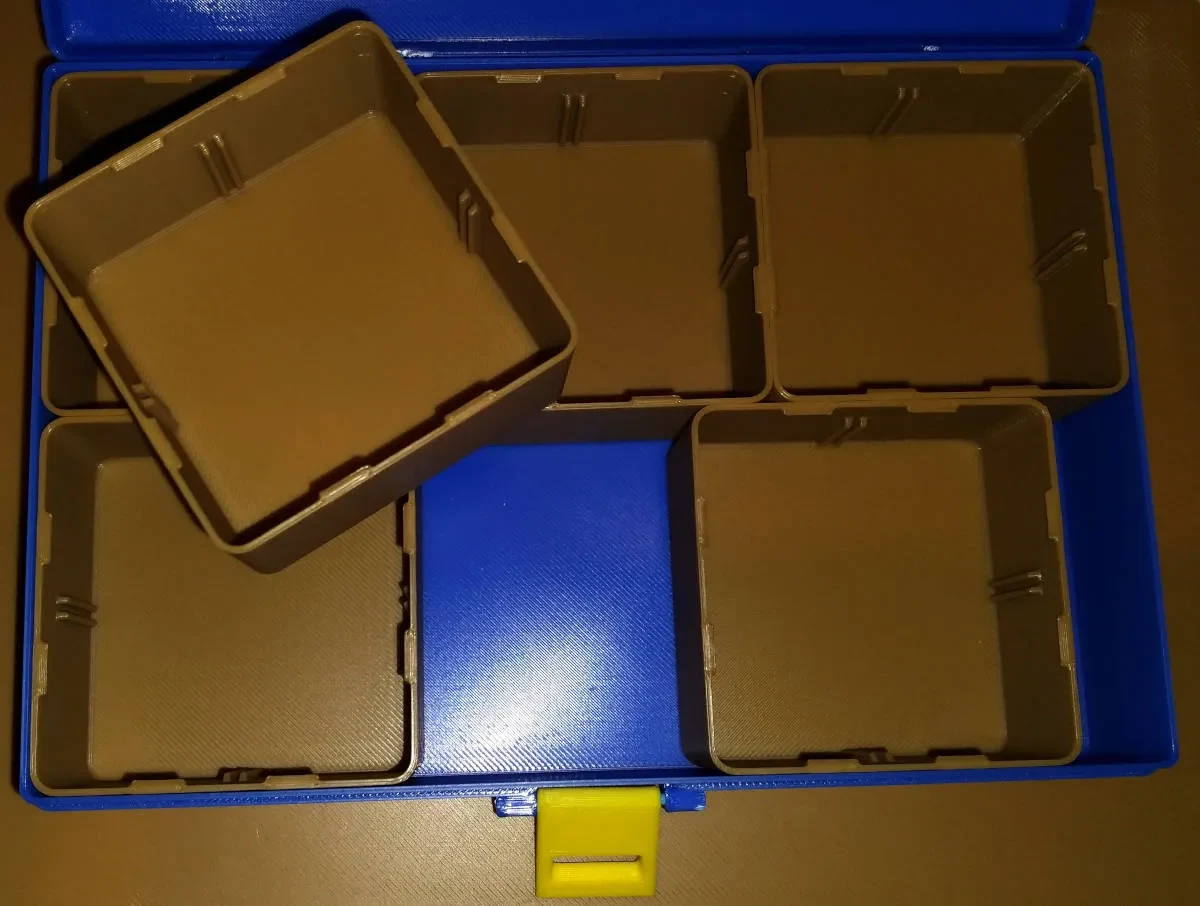

Одной из основных задач является создание внешней коробки шириной 180 мм, глубиной 130 мм и высотой 33 мм, то есть она едва помещается на печатной платформе Prusa MINI. Поэтому я включил GCode для MINI. Другие принтеры см. ниже.

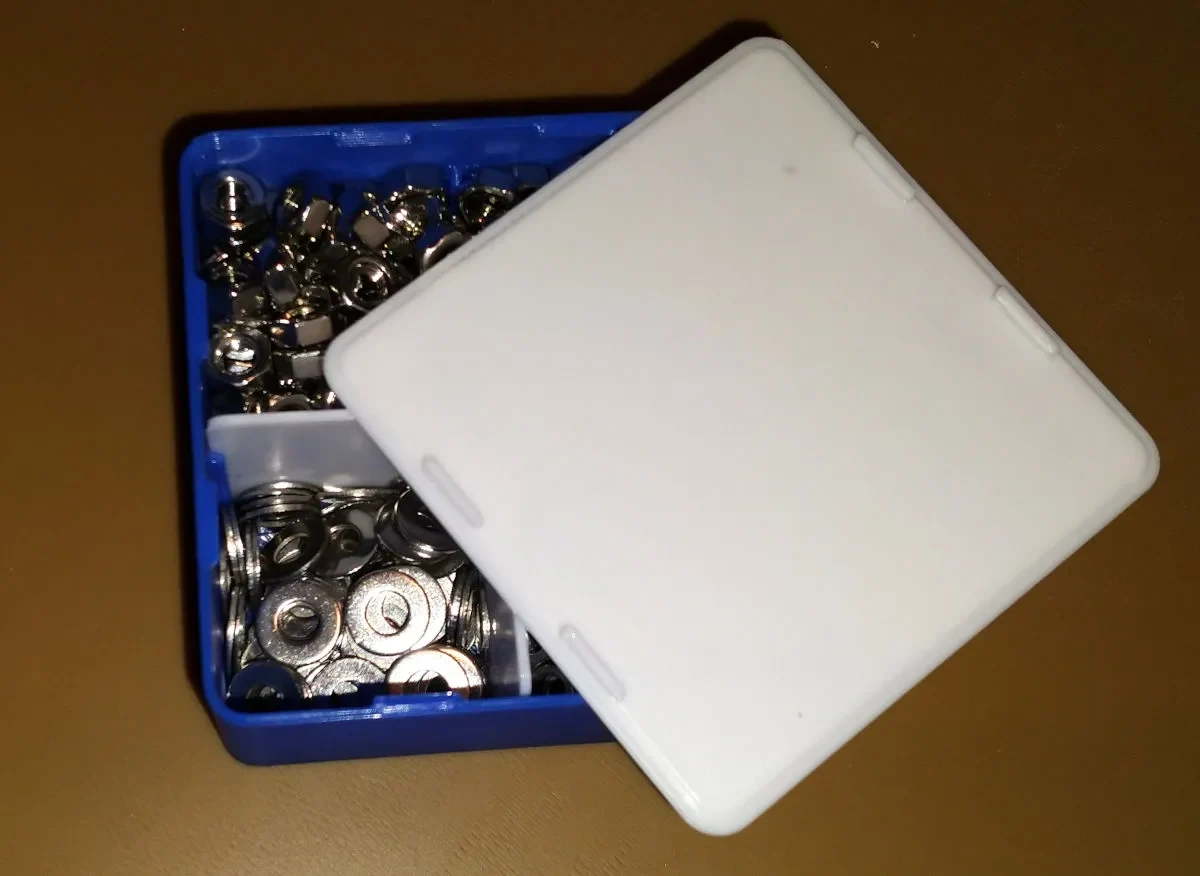

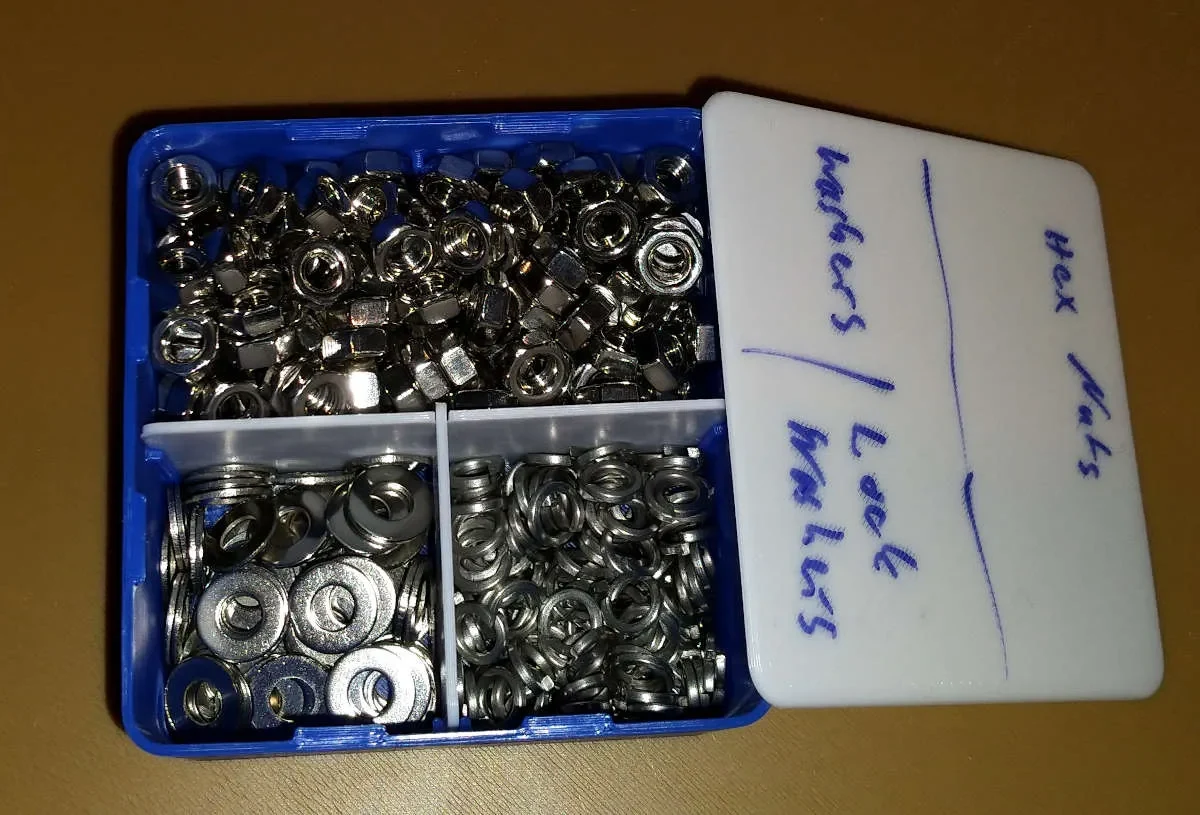

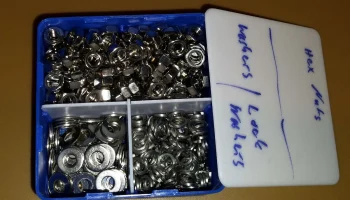

Внутренние съемные ящики имеют ширину 58 мм — максимально возможный размер, при этом внешний ящик по-прежнему соответствует ограничениям MINI. Высота 30 мм, с крышкой 31 мм. У этих коробок есть собственная крышка, поэтому они могут существовать отдельно от внешней коробки. Есть два типа стенок, поэтому небольшие ящики можно разделить на два, три или четыре отделения.

Единственные необходимые дополнительные материалы — это несколько коротких кусочков нити и несколько капель суперклея. См. «Сборка» ниже.

Другие совместимые варианты будут выпущены со временем.

Печать

PLA обычно является прекрасным материалом для таких коробок. Если вам нужно, чтобы они были более термостойкими (например, чтобы их оставляли на солнце), вы можете перейти на PETG или еще более прочный материал.

Для Prusa MINI, PLA: просто используйте прилагаемые файлы GCode.

Принтеры Prusa: откройте файлы проекта PrusaSlicer 3mf — они уже содержат правильные настройки — затем выберите свой принтер и материал.

Печать из STL

На основной коробке можно печатать, стоя на печатной платформе без опор — все выступающие части имеют фаски для поддержки печати.

Для печати крышку основного ящика следует перевернуть. Выступ переднего замка нуждается в некоторой поддержке, петли сзади предназначены для печати без опор. Убедитесь, что вы используете только опоры печатной платформы, а не внутренние опоры, иначе петли будут заблокированы.

Замок основного ящика должен быть приклеен к станине и в этом положении не нуждается в опорах.

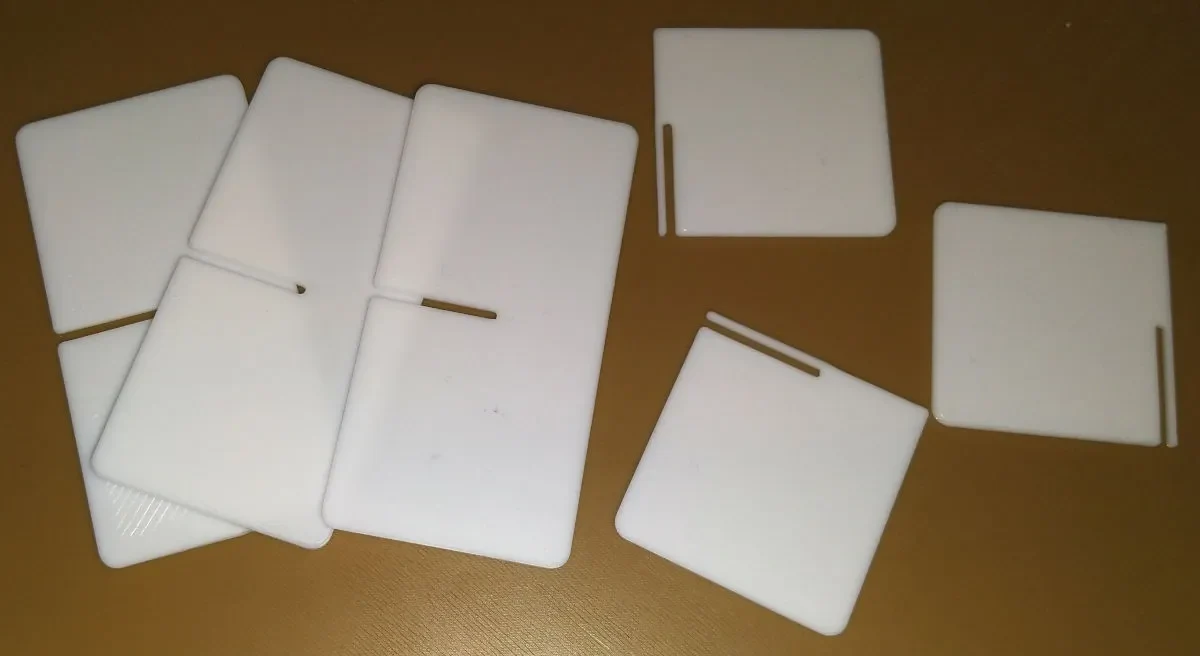

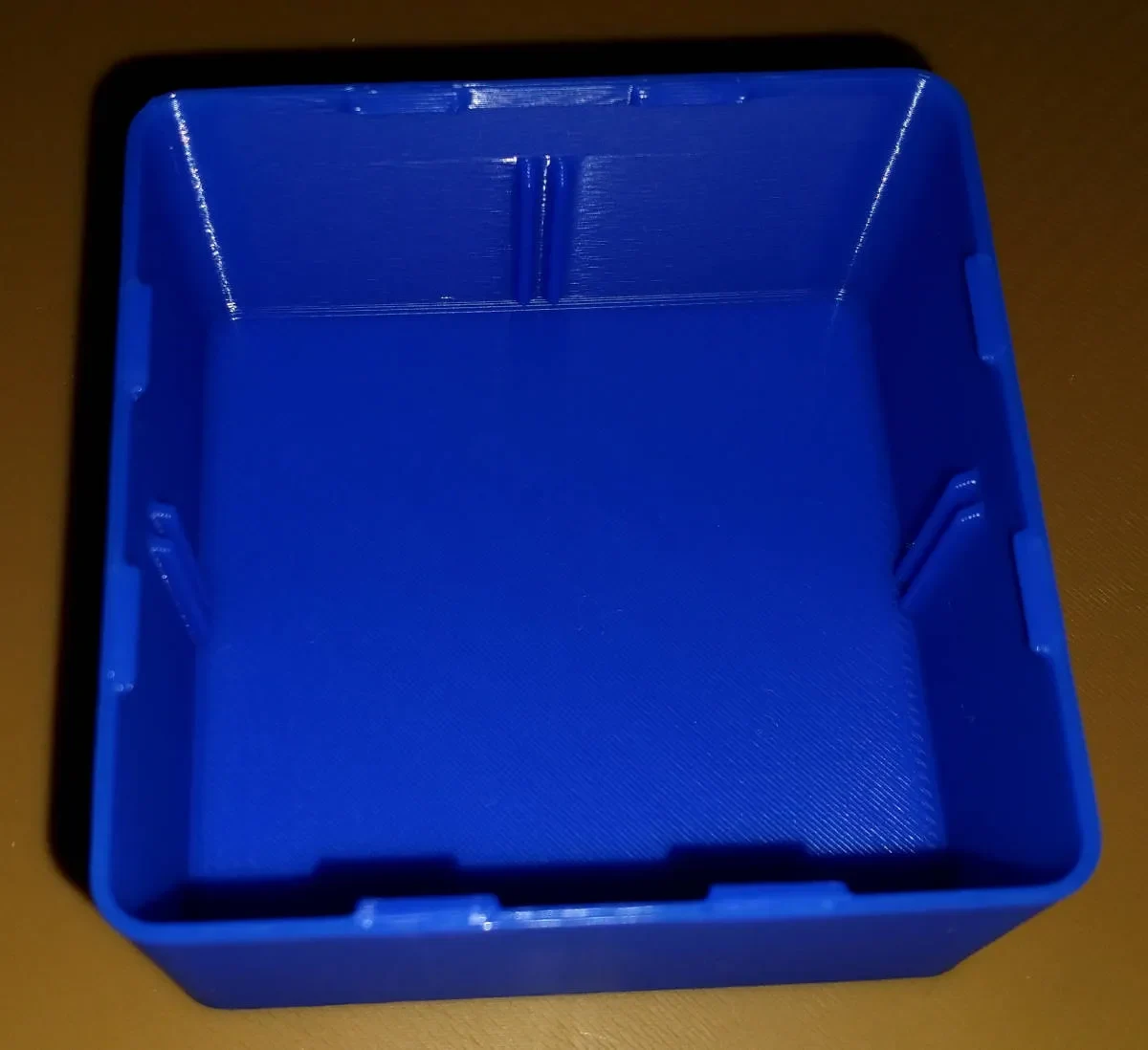

Внутренние коробки должны печататься в нормальном положении, опоры не требуются. Крышки следует перевернуть, и тогда опоры не понадобятся. Перегородки/стены должны быть распечатаны ровно, без опор.

В зависимости от того, насколько грубо вы планируете обращаться с сортировочной коробкой, вы можете увеличить заполнение до 100 % или увеличить ��оличество периметров — лишь в очень немногих точках достаточно места для заполнения (например, петли или медальон основного ящика).

Сборка

Распечатайте все, как описано выше.

Внешняя коробка

Начните со снятия опор с передней части крышки.

Затем соедините петли на задней стороне с помощью короткого куска нити — отверстия рассчитаны на легкую ус��ановку нити диаметром 1,75 мм.

Если нить не проходит в отверстие, возможно, принтер оставил внутри какие-то «какашки» — используйте сверло диаметром 1,5-2 мм, чтобы очистить отверстия.

Обрежьте нить так, чтобы она плотно прилегала. Нанесите по бокам каплю суперклея, чтобы зафиксировать нить на месте. Важно: не приклеивайте крышку к основной коробке или к нити — это предотвратит проворачивание петель. Двух очень маленьких капель клея на боковых петлях основной коробки будет достаточно. Если хотите, вы также можете использовать паяльник, чтобы приварить нить к петлям.

Сделайте то же самое с медальоном в передней части коробки.

Внутренняя коробка

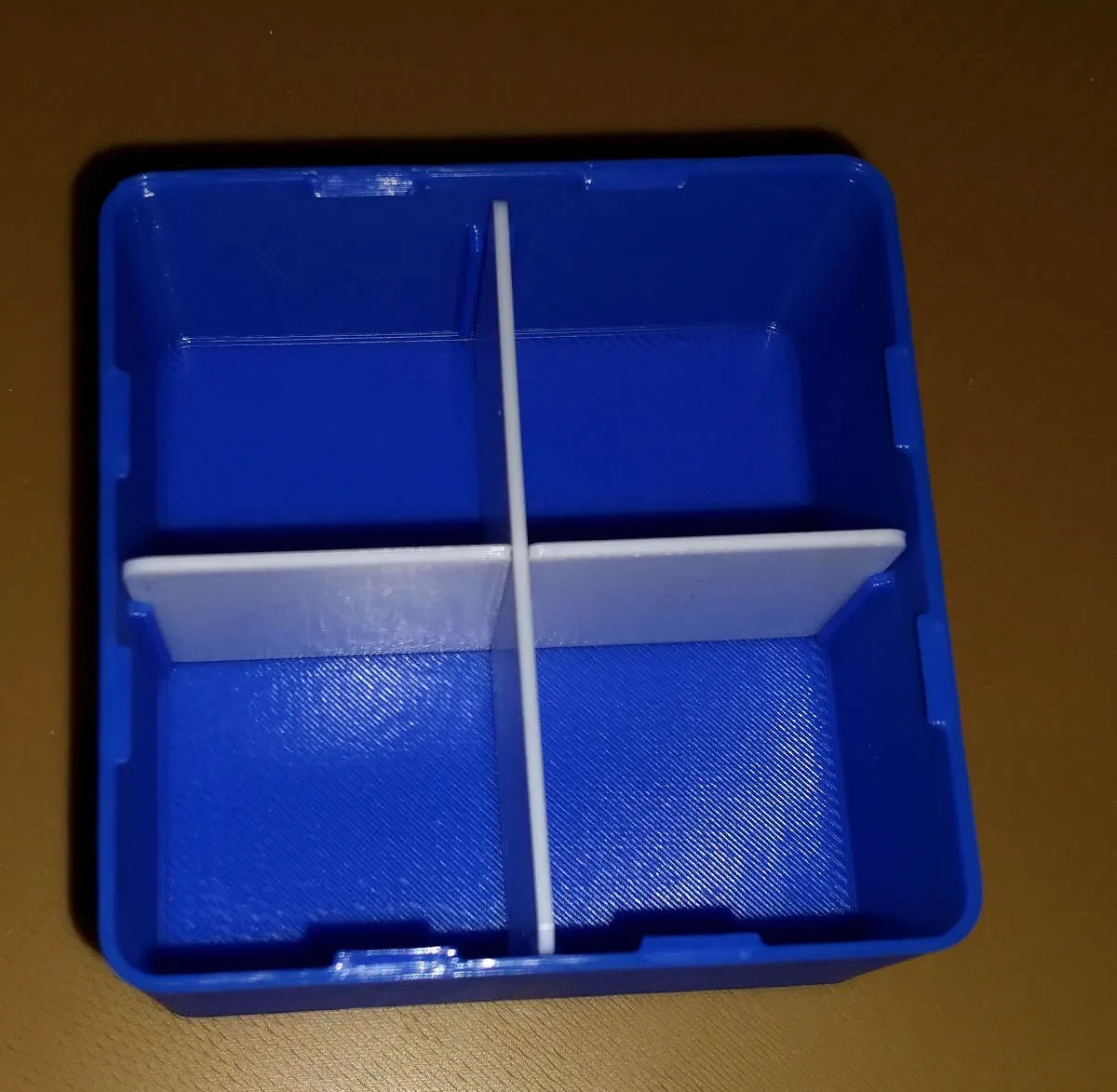

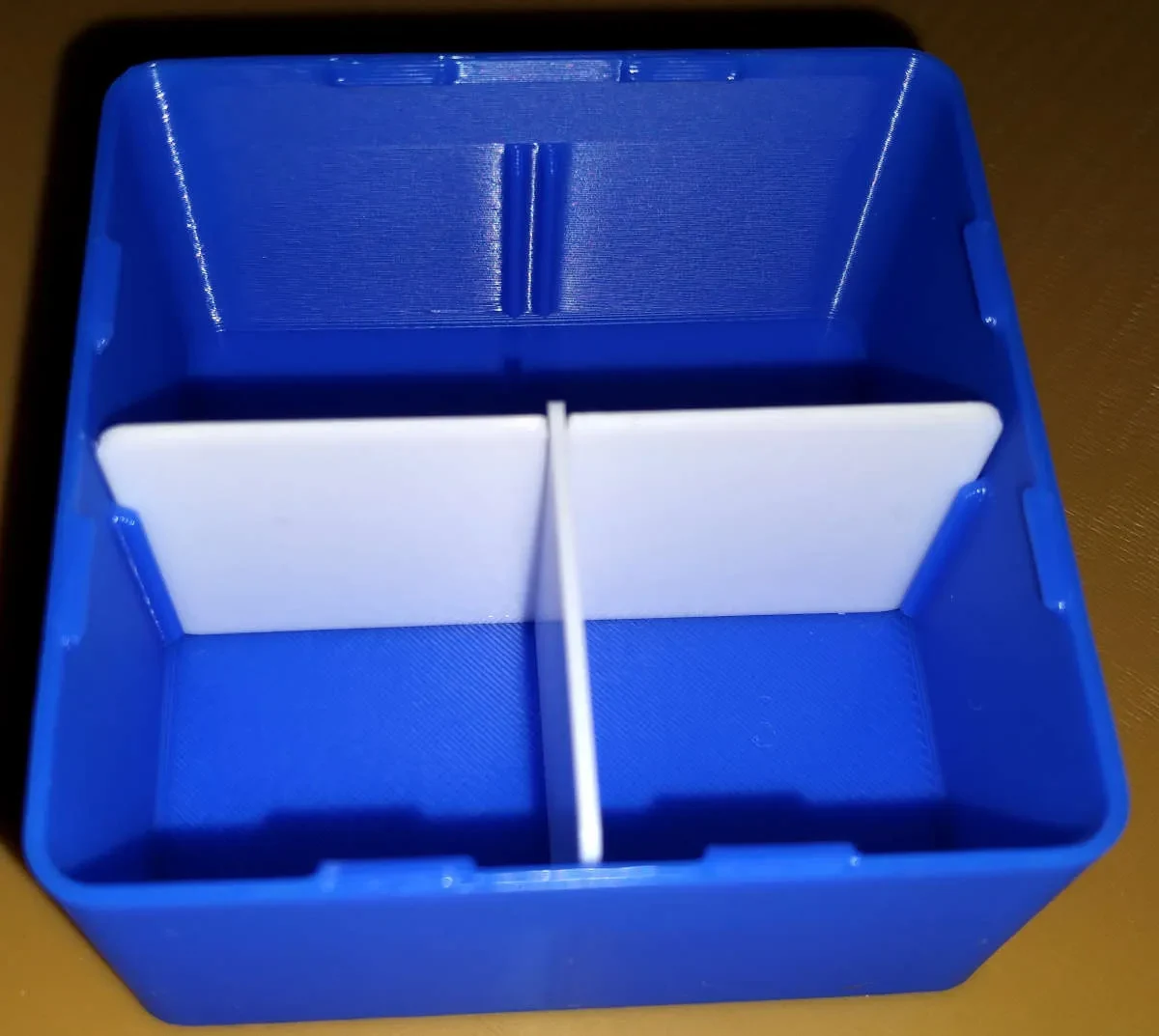

При необходимости соберите перегородки/стенки и вставьте их в подготовленные пазы коробок.

Вы можете просто соединить их вместе. Также смотрите фотографии сверху.

Лицензия

Я выбрал GPL сознательно: я хочу, чтобы этот дизайн оставался бесплатным. Не стесняйтесь распечатывать столько, сколько захотите, не стесняйтесь продавать свои отпечатки. Но если вы раздаете распечатки или продаете их, добавьте ссылку сюда; если вы измените дизайн или добавите функции — опубликуйте свои «исходники», т. е. файлы САПР, под той же лицензией.

Включенные файлы САПР этого проекта были созданы с помощью FreeCAD 1.0.2. Я постарался обозначить все функции, чтобы было легче понять, что задумано. Отправьте мне сообщение, если у вас есть вопросы.
