Многоориентированный сухой бокс - с контейнером для осуши...

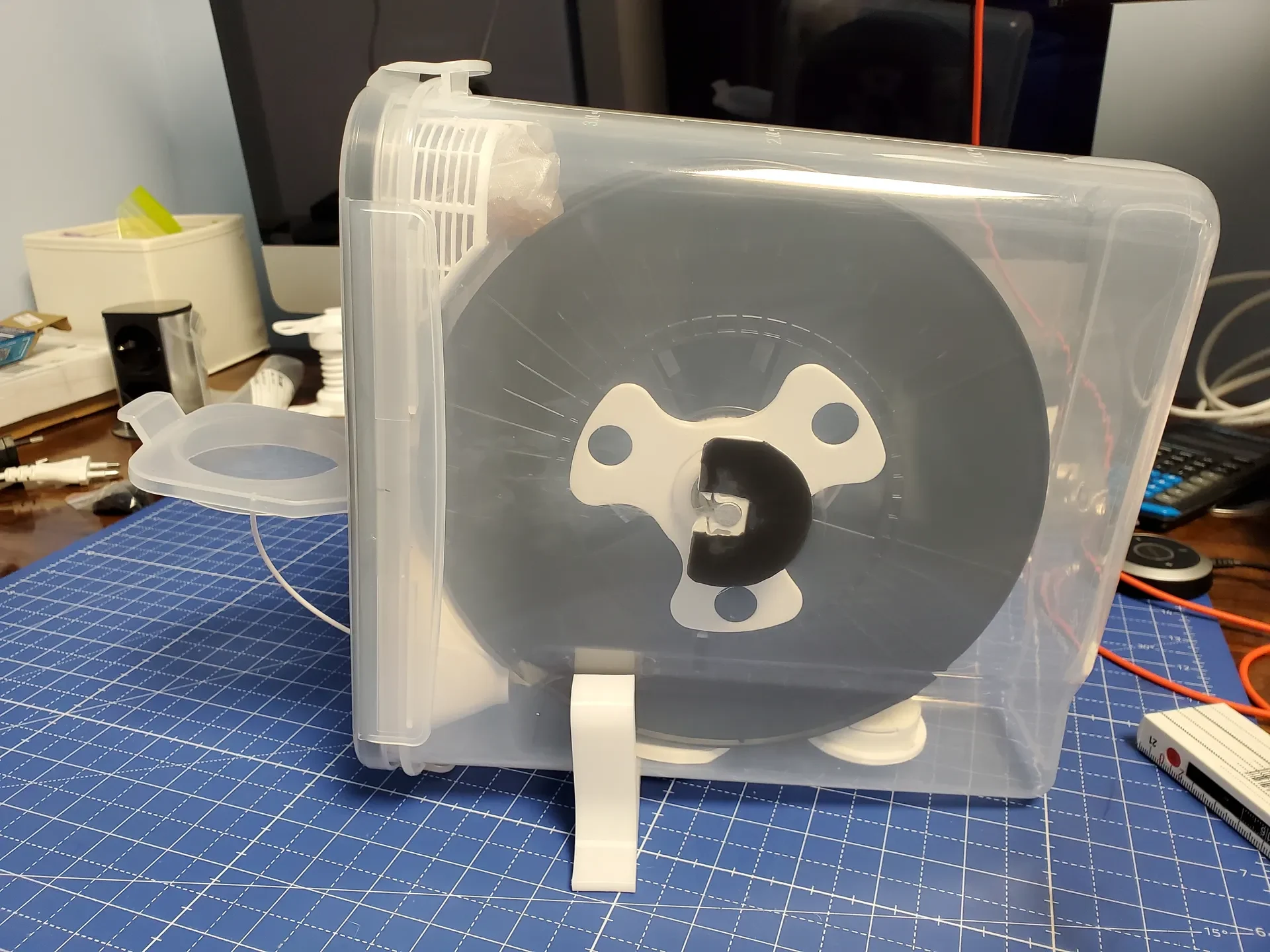

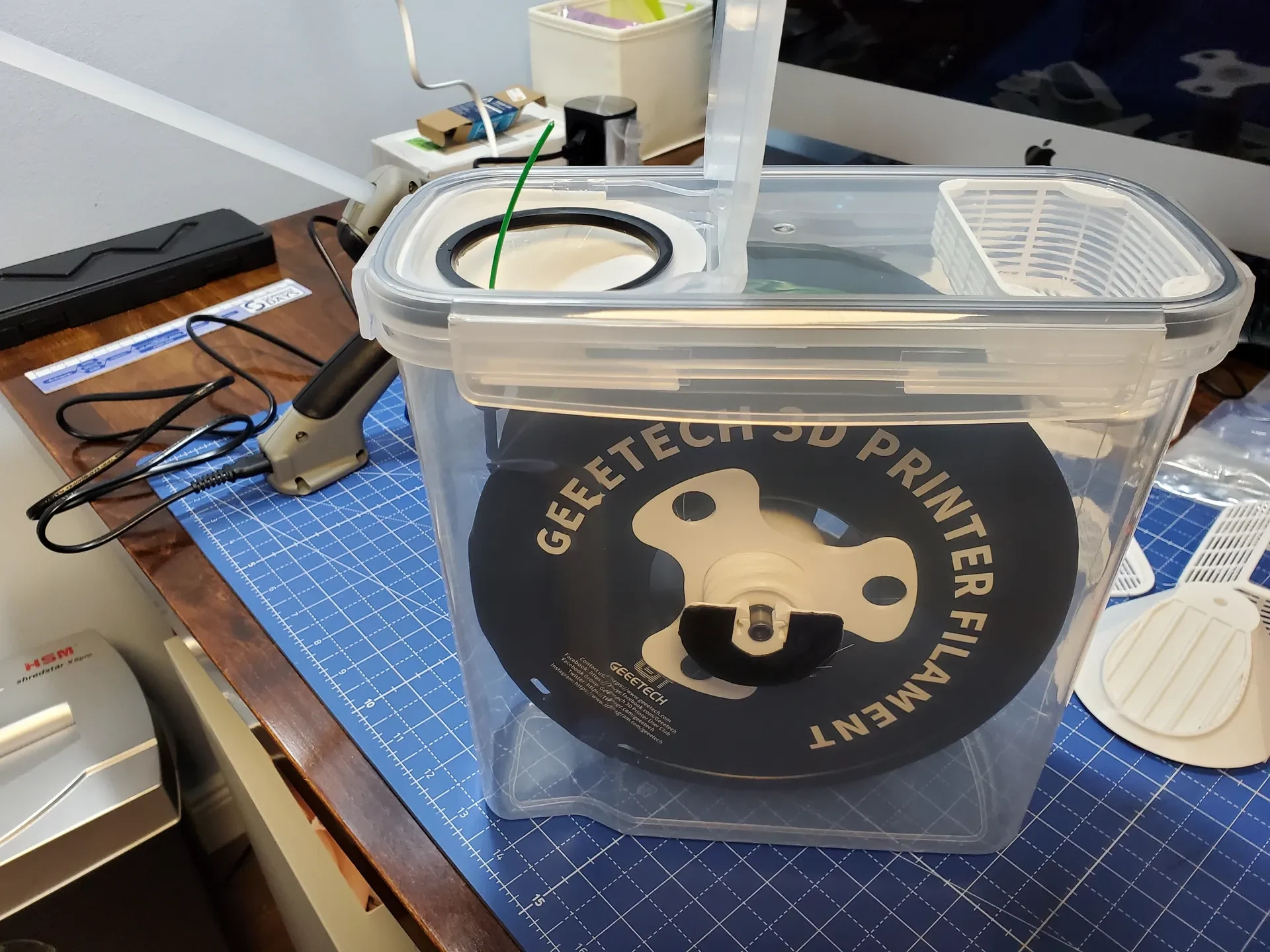

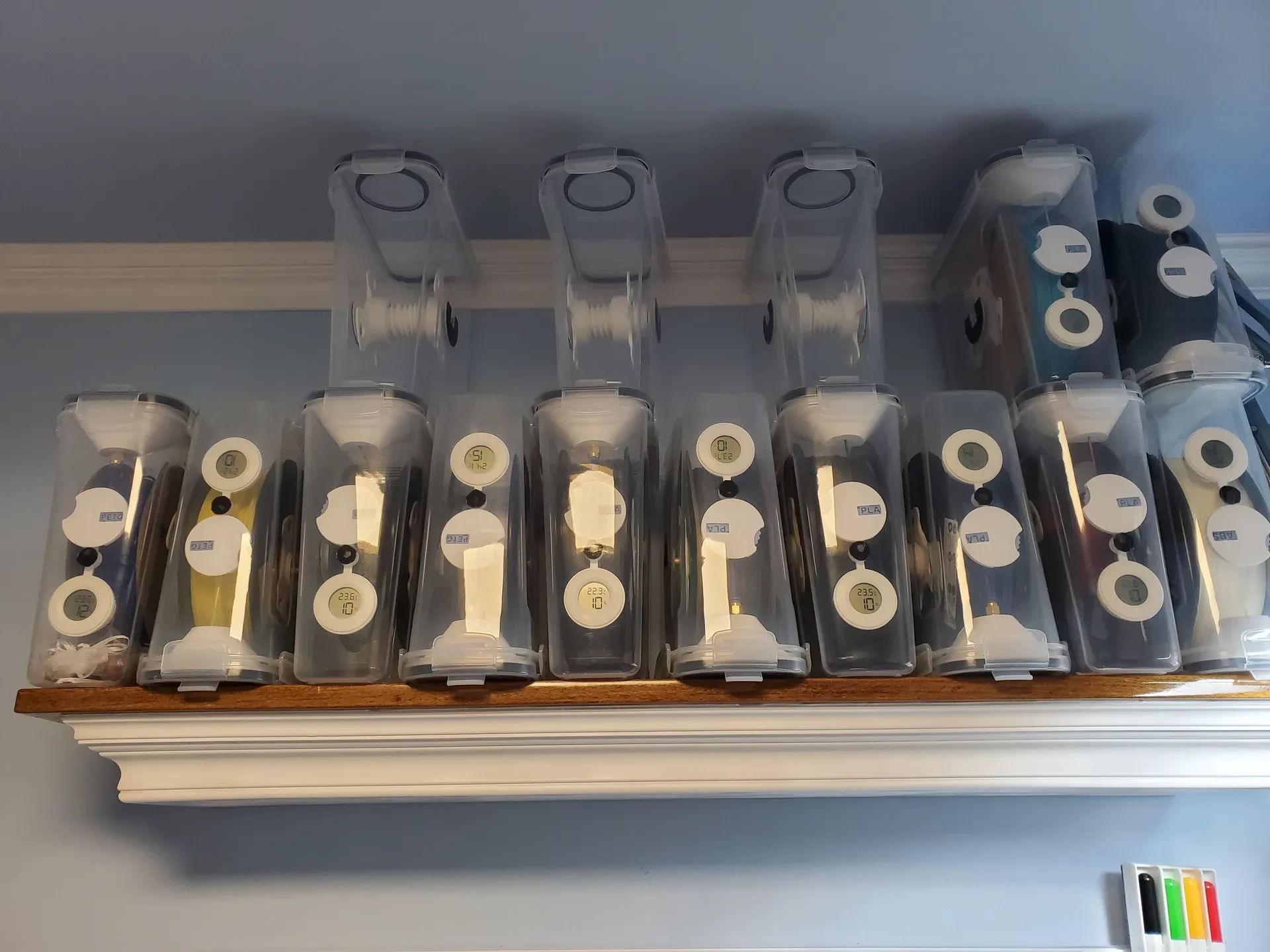

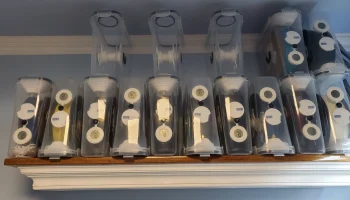

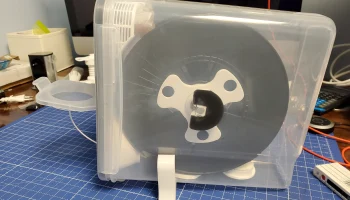

Это сухие коробки, которые я использую для хранения катушек стандартной ширины. В эти сухие боксы можно вместить катушки шириной до 7 см. Overtur, Amazon и Prusament не вписываются в эти рамки. Если вам нужны более широкие катушки, обратите внимание на мои контейнеры HPL Dry.

Я печатник-любитель, поэтому у меня много разных типов нити от разных поставщиков. Мне нужно было решение, чтобы они оставались сухими до тех пор, пока они мне снова не понадобятся. У меня было только одно простое требование: не нарушать герметичность контейнера. Это означало, что не нужно было сверлить или завинчивать коробку.

После некоторого времени использования валов, напечатанных на 3D-принтере, я пришел к выводу, что они со временем деформируются и вызывают слишком много проблем. Используя металлический вал, вы уменьшаете общую упаковку (и позволяете использовать более широкие катушки), увеличиваете срок службы и, что наиболее важно, больше нет необходимости в подшипниках. Из-за низкого коэффициента трения между металлическим валом и печатными втулками подшипники морально устарели.

Особенности:
Может использоваться практически в любом положении, поскольку вал фиксируется в опорах.
Металлический вал для длительного с��ока службы
Никаких подшипников! Только что распечатал втулки
Встроенный контейнер с влагопоглотителем для сушки нити во время ее хранения.
Можно прикрепить к трубке из ПТФЭ, чтобы она оставалась герметичной.
Благодаря монтажным инструментам измерения не требуются.
Спецификация материалов:

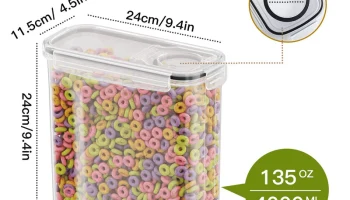

Контейнеры для мюс��и/зернов. Я купил свой на Amazon.de. Кажется, они также доступны на Amazon.com, но я еще не проверял их. Одно и то же продают много продавцов, поэтому смотрите отзывы. Посмотрите размеры на фотографиях, чтобы убедиться, что вы выбрали правильный размер.
Лента 3М VHB шириной 50 мм. Я обнаружил, что это единственная работающая лента. Если вы не можете его найти или не хотите его использовать, просто остановитесь здесь. Все остальные ленты рано или поздно выйдут из строя, что приведет к застреванию нити и испорчению печати!
Металлический вал диаметром 8 мм, либо вырезанная круглая алюминиевая ложа, либо цилиндрические машинные штифты. Кажется, 90 мм — идеальная длина для шпилек станка или 95 мм, если вы обрежете вал самостоятельно.
Вам понадобится клеевой пистолет для направляющей нити и контейнера с влагопоглотителем.
Сборка:

Смотрите фотографии в качестве руководства.

Колыбели:

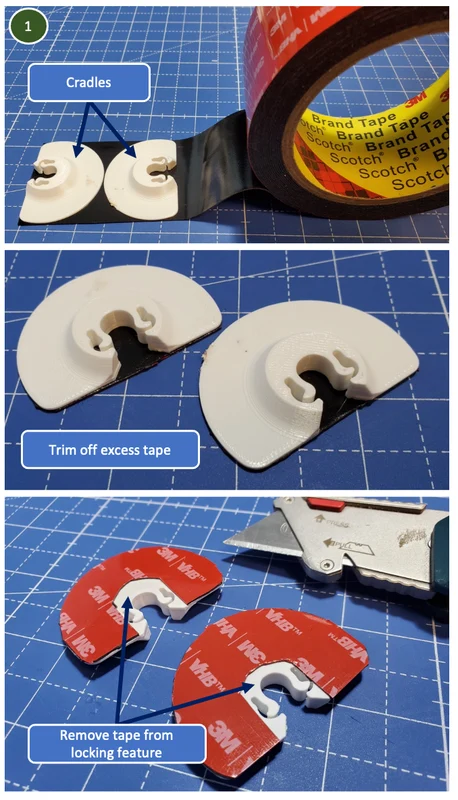

Сначала нужно нанести скотч на заднюю сторону люльки. Затем обрежьте лишнее и удалите ленту вокруг элемента фиксации вала.
Инструмент Box_CenterFinder можно разм��стить поверх коробки мюсли и он покажет вам точный центр коробки. Используйте маркер, чтобы отметить это через прорезь в направляющей. Верх симметричный, поэтому не имеет значения, какую сторону вы используете.

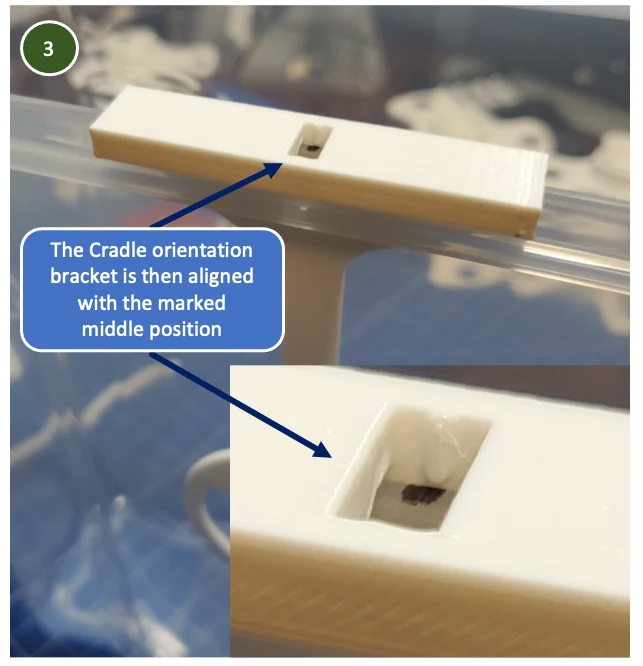

Затем совместите слот Cradle_OrientationBracket с только что сделанной отметкой. При необходимости кронштейн можно временно закрепить скотчем.

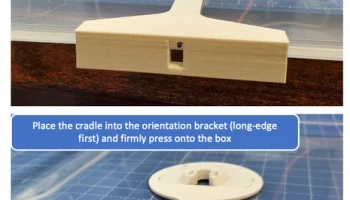

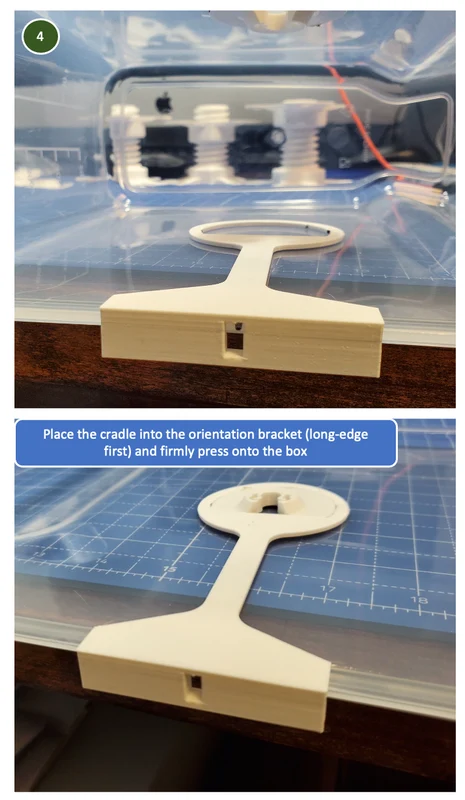

Поместите подставку в ориентационный кронштейн (используйте длинный край в качестве направляющей) и плотно прижмите ее к коробке.

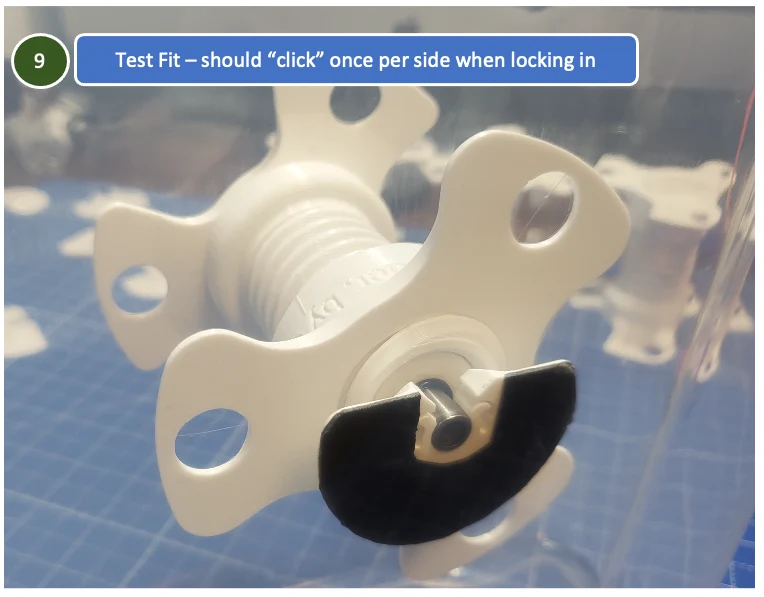

Золотниковый вал:

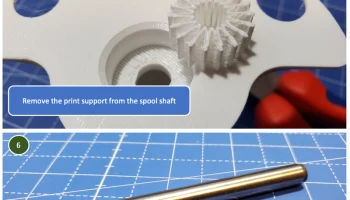

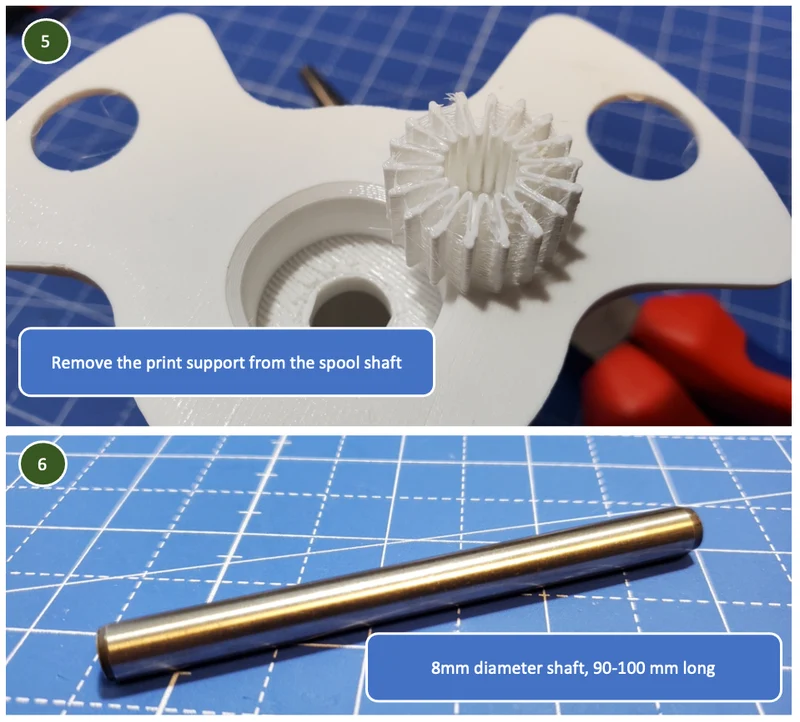

Удалите печатные опоры
Поместите металлический вал в вал катушки в качестве направляющей для втулок.

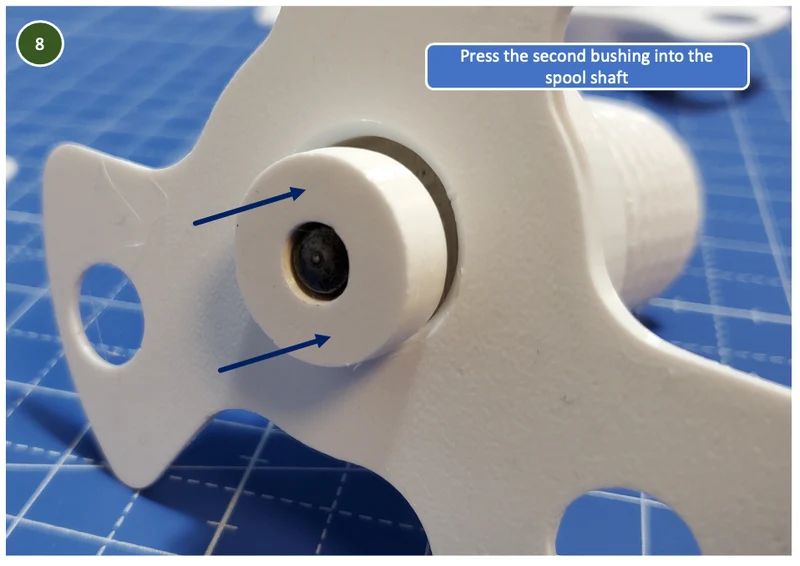

Вдавите втулки в оба конца вала руками. Никакие инструменты здесь не понадобятся.
Необязательно: я надеваю на концы вала небольшие резиновые уплотнительные кольца, чтобы предотвратить его выскальзывание. В зависимости от допусков вашего принтера валы могут потеряться. Уплотнительные кольца предотвращают его выскальзывание и приземление на ногу.
Дополнительно: если вам действительно не нравятся втулки, вы можете заменить их стандартными подшипниками 608 ZZ (8 мм x 22 мм x 7 мм). Но я обнаружил небольшое улучшение производительности.
Руководство по Фиалменту:
Чтобы прикрепить его к обложке, используйте всего 4-5 капель горячего клея. Верхняя стенка направляющей вклинивается в крышку, поэтому клея требуется совсем немного. Если вы используете слишком много, вы никогда не сможете удалить его, если потребуется заменить или обновить до лучшей версии.
Опционально: в направляющей для нити имеется резьба M6. В качестве направляющей нити я использую трубку и фитинг из ПТФЭ. Некоторые нити имеют тенденцию наматываться очень туго, и катушка будет пытаться размотаться сама. Трубка помогает удерживать нить на катушке.
Дополнительно: вы также можете разместить еще один фитинг из ПТФЭ на другой стороне направляющей, чтобы атаковать комплект принтера.
