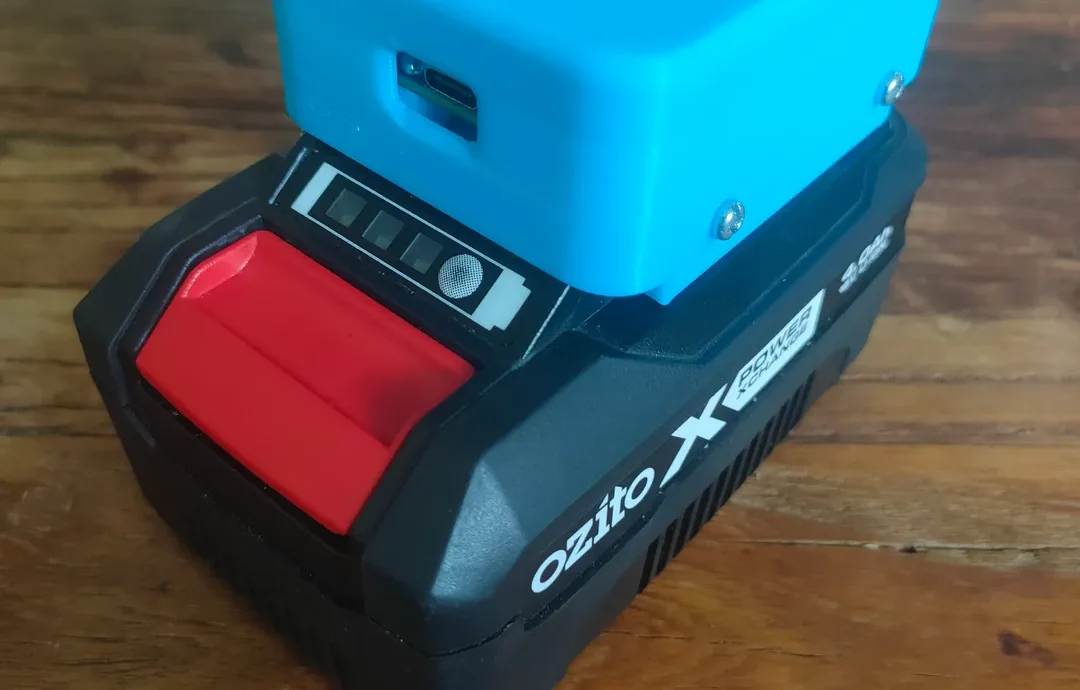

Зарядное устройство Ozito PXC 20 В 100 Вт USB-PD и USB-A (QC

Я разработал зарядный блок USB-PD/A (QC 3.0) мощностью 100 Вт, который подключается к аккумулятору Ozito 20 В. Это идеальный вариант, поскольку он полностью заряжает мой Macbook и другие ноутбуки с USB-PD на полную мощность 100 Вт.

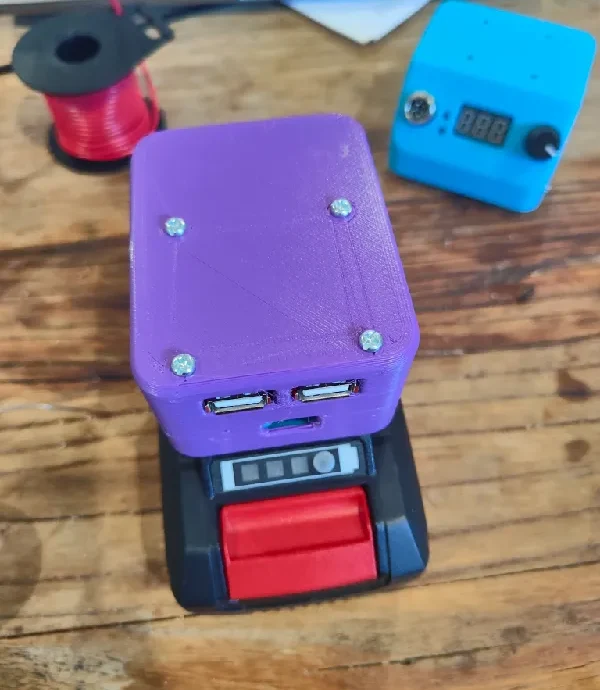

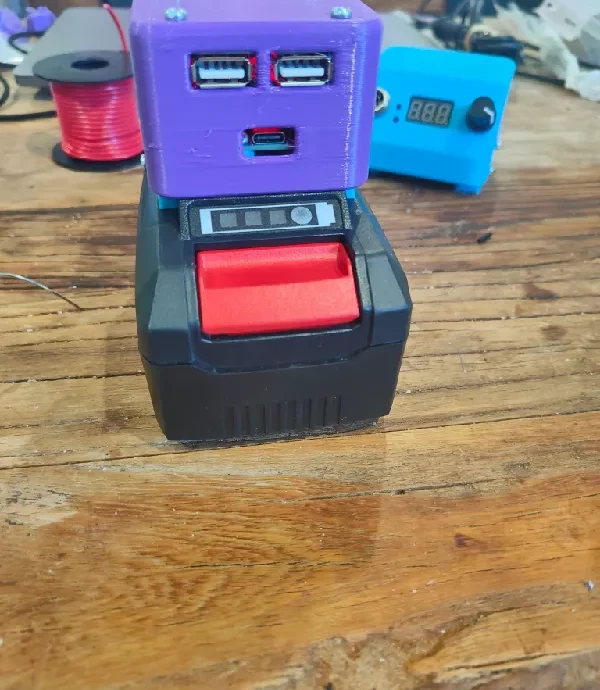

Вы можете распечатать верхнюю часть только с помощью USB-PD или с двумя USB-PD и USB-A (QC 3.0).

Необходимые предметы:

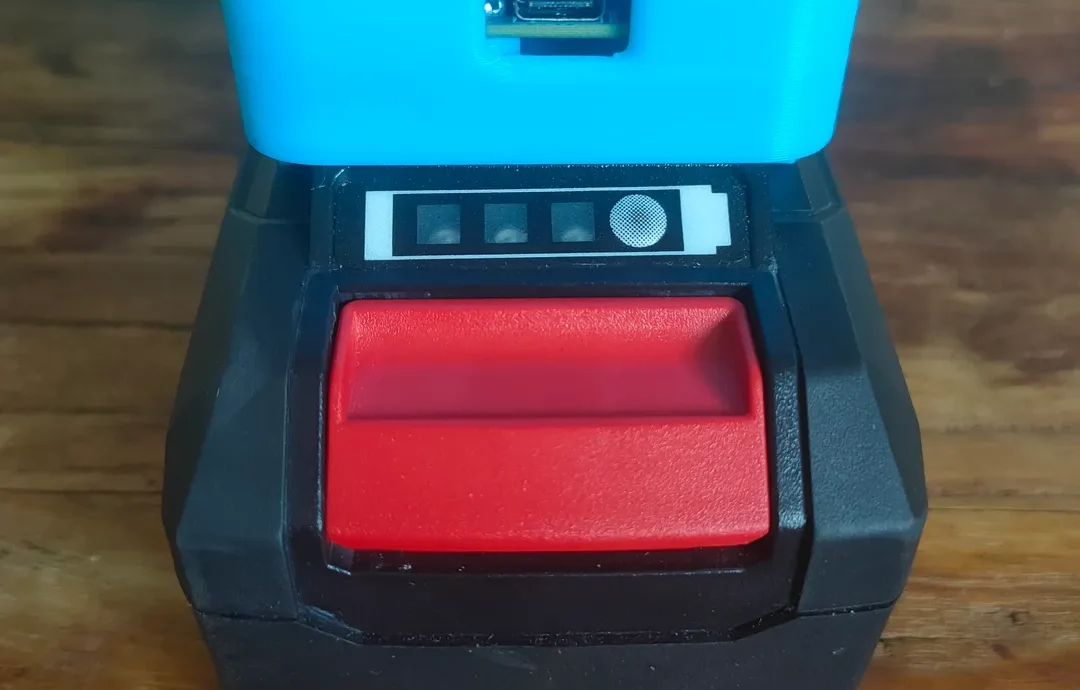

Аккумулятор Ozito PXC 20 В.

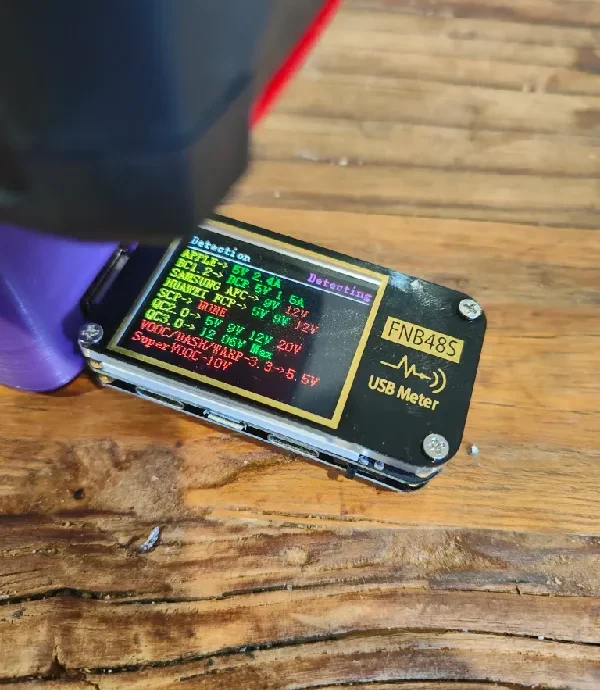

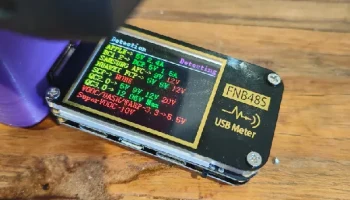

Модуль/плата зарядки SW2303 (можно приобрести н�� ebay или Aliexpress). Некоторые люди сообщали о проблемах с некоторыми из этих плат, из-за которых они не выдерживали мощность 100 Вт, но я получил версию 1.1, и она могла поддерживать заряд в течение часа при мощности 100 Вт.
Зарядная плата USB-A QC для зарядки USB-A: https://www.aliexpress.com/item/32953580059.html
Гайки и болты M3x10 мм — я купил свои в Bunnings (https://www.bunnings.com.au/pinnacle-m3-x-10mm-zinc-plated-round-head-bolts-and-nuts-20-pack_p0247262)
Ножевые клеммы 6,3 мм — я купил синие Нарвские от Bunnings (https://www.bunnings.com.au/narva-3mm-blue-electrical-terminal-male-blade-connector-14-pack_p4330755)
Паяльник
Провод 18AWG/7,5A — я купил несколько рулонов у Jaycar (https://www.jaycar.com.au/p/WH3046).

Инструкции:

Распечатайте все детали. Вам нужна поддержка, как показано на прикрепленном изображении.
Используя тепловую пушку или другой источник тепла, нагрейте ножевые клеммы и снимите пластиковую изоляцию плоскогубцами.
Нажмите на конец клеммного соединения плоскогубцами.
Припаяйте провод к концам клемм

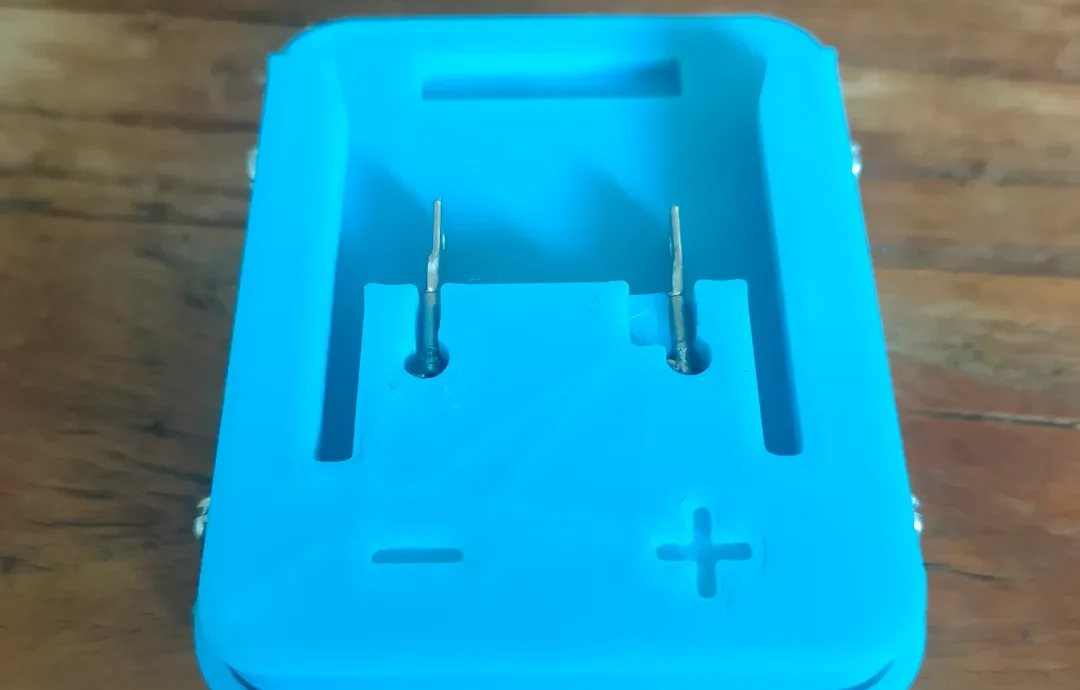

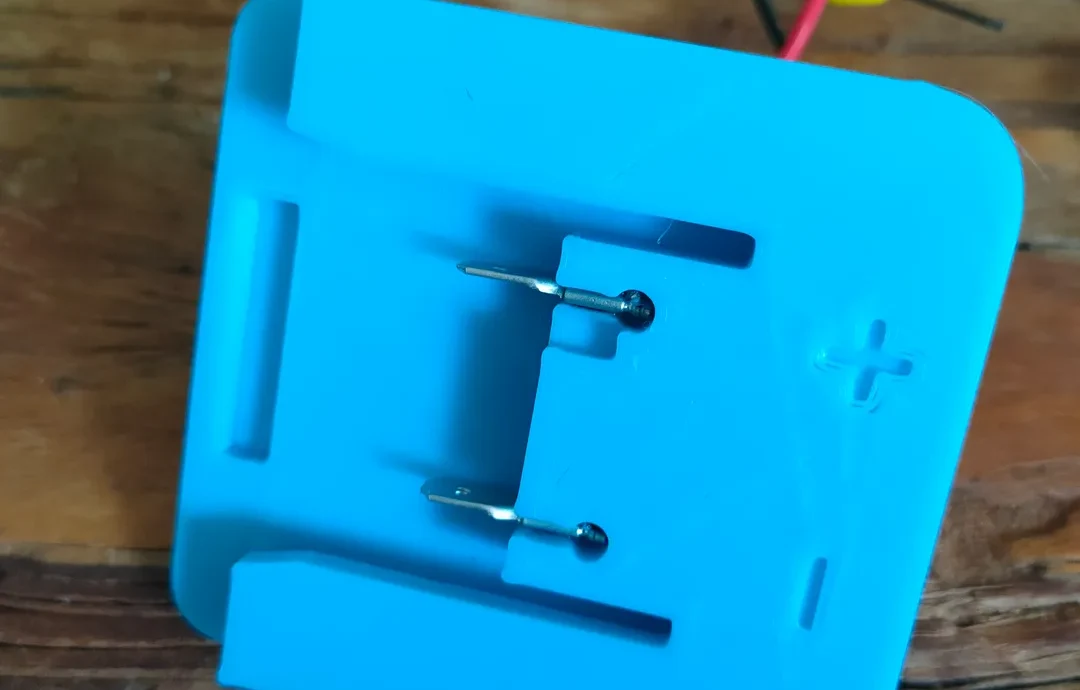

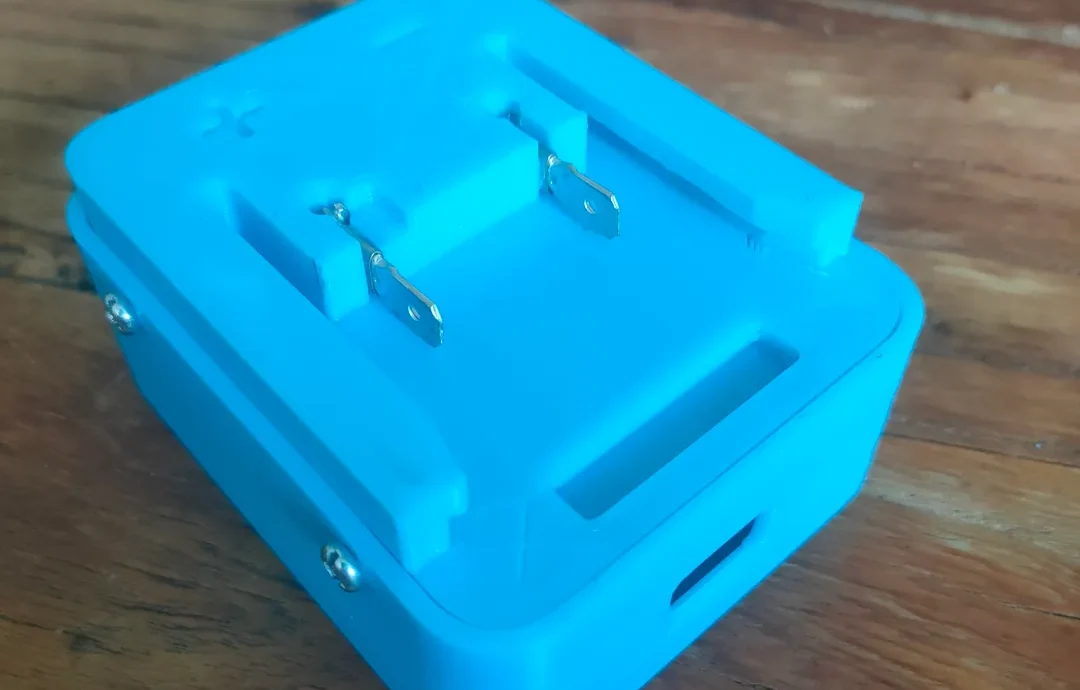

Протяните провода через отверстия в основании, затем вставьте клеммы в соответствующие положительные и отрицательные разъемы. Как только клеммы выровнены должным образом, приклейте их на место суперклеем.
Вдавите гайки в углубления и зафиксируйте их там с помощью суперклея.

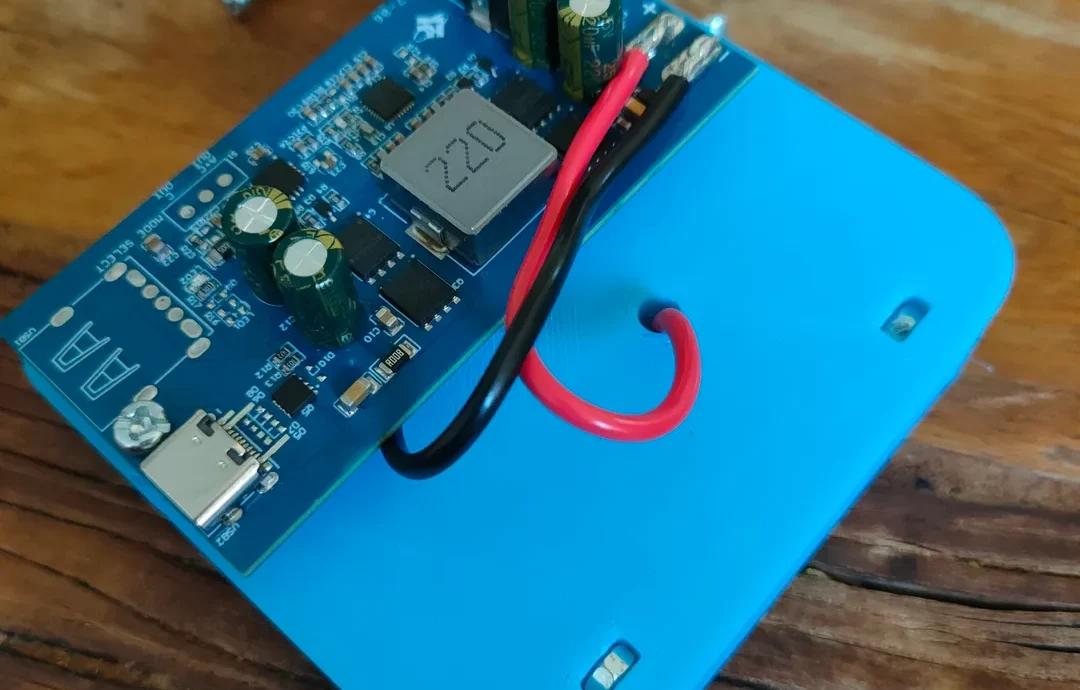

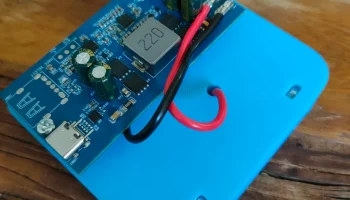

Установите и прикрутите плату SW2303 к основанию, используя напечатанные прокладки.

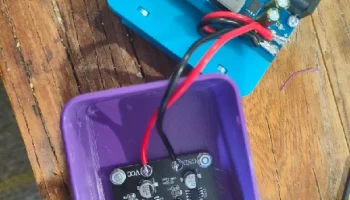

Припаяйте провода к SW2303, соблюдая правильную полярность.

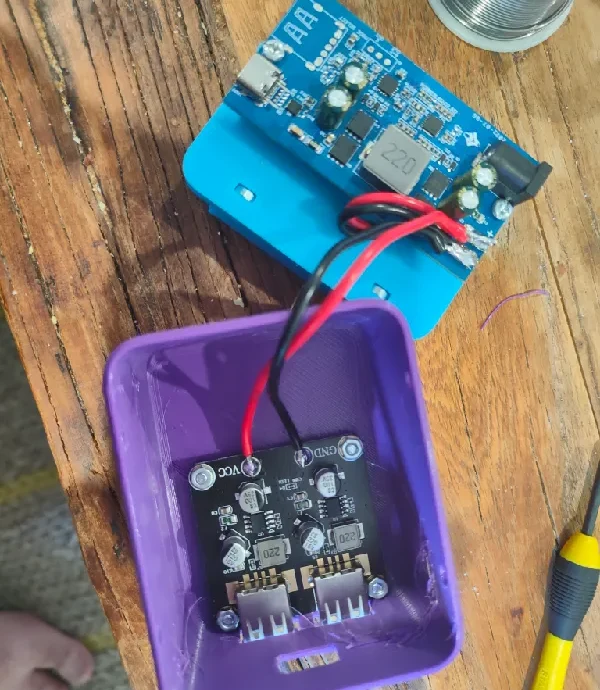

Припаяйте и установите плату USB-A сверху.
Прикрутите верхнюю часть к основанию.
