МК3 Стелсбернер V0.5

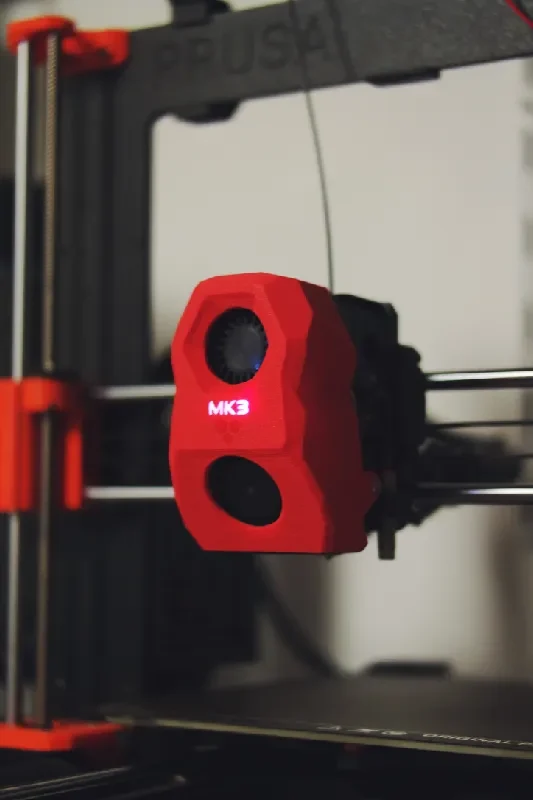

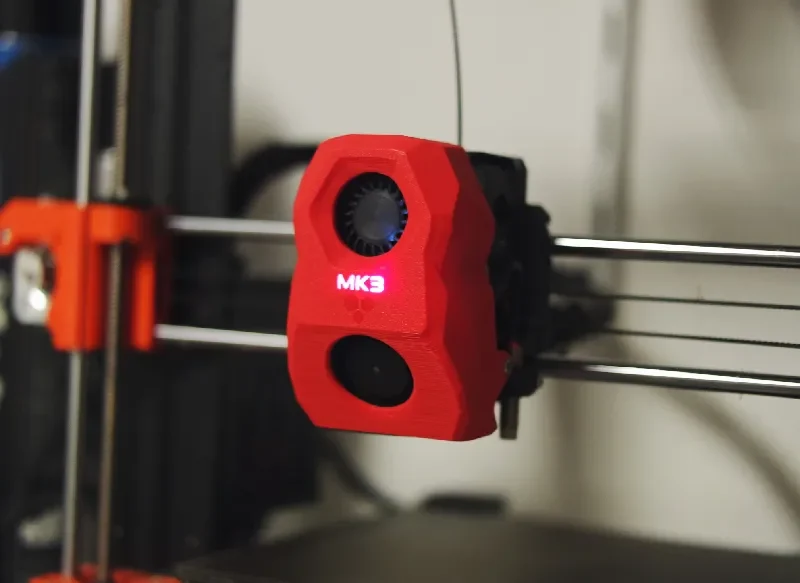

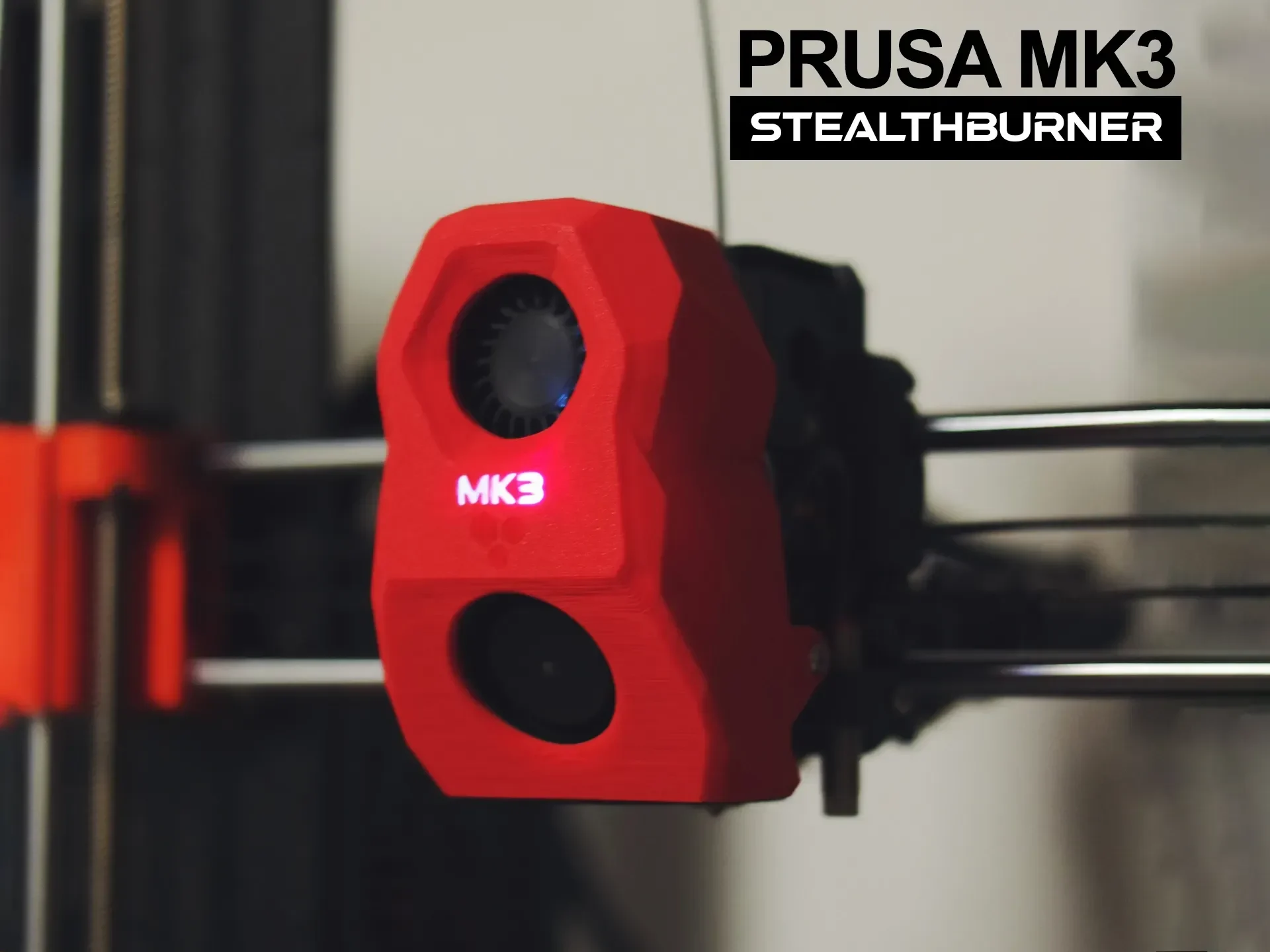

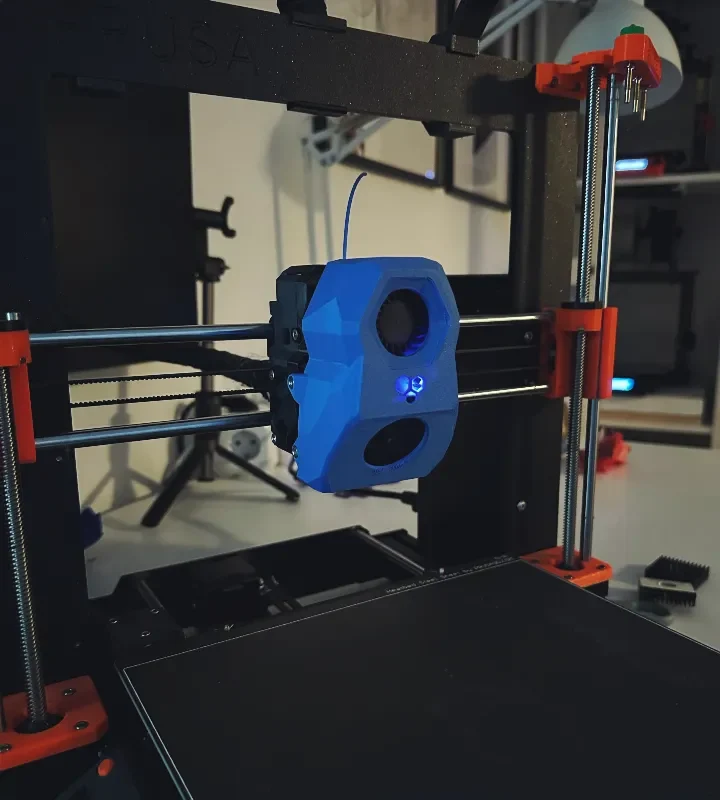

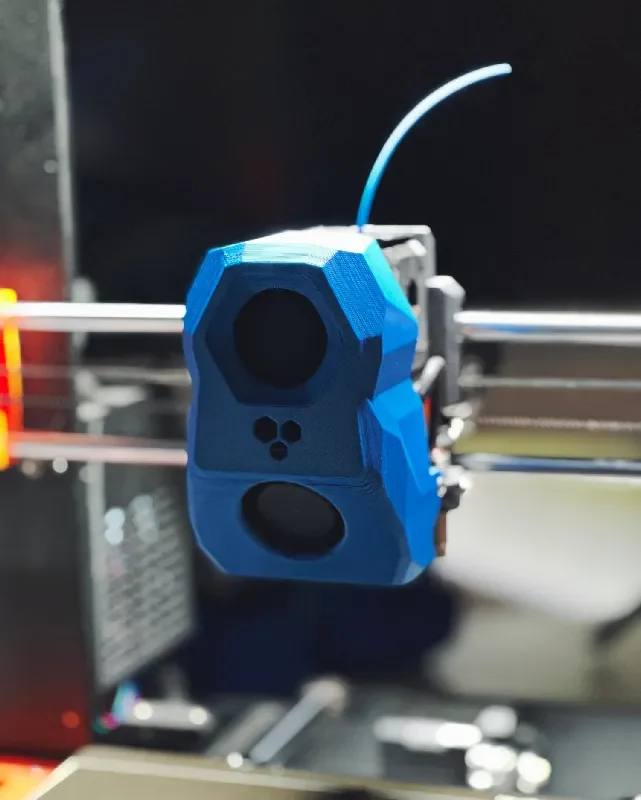

Это мой мод кейса Stealthburner для оригинального экструдера mk3s+. Обратите внимание, что это всего лишь обновление дизайна, а верхний «вентилятор» на самом деле является визуализатором экструдера (в будущем я также могу сделать версию с активным вентилятором). Также обратите внимание, что это неофициальный мод, поэтому он не имеет прямого отношения к prusa или voron. Установка (без светодиодов) займет всего несколько мину��, и всем печатаемым деталям не потребуются какие-либо опоры.

Некоторые вещи еще необходимо оптимизировать, но он уже полностью функционален. Я также протестировал новый кожух на предмет его выступа и не увидел разницы с оригинальным кожухом.

Для этого обновления вам понадобится несколько дополнительных шестигранных и Т-образных гаек, а также заменить несколько винтов на более длинные. Их можно использовать из запасной сумки, которая идет в комплекте.

Необходимо дополнительное оборудование

будет объявлено позже

Установка
Распечатайте все части. Они уже правильно ориентированы и не нуждаются в каких-либо опорах. Хотя можно почистить их после печати.
Снимите печатный вентилятор, старый кожух вентилято��а, опору вентилятора и крышку экструдера.
Подготовьте новые печатные детали, как показано на рисунке.
Установите новую крышку экструдера.
Теперь сначала установите кожух вентилятора, а затем опору вентилятора печати.
Переустановите вентилятор. Сбоку есть специальный путь для прокладки провода. Обратите внимание, что здесь вы будете использовать только нижний правый винт, вентилятор также будет удерживаться на месте крышкой Stealthburner. Также установите визуализатор экструдера (можно использовать прокладку, если ваш магнит недостаточно толстый).
Теперь установите крышку стелс-горелки. Вам могут понадобиться более длинные винты для вентилятора экструдера и винт M3x10 с правой стороны.

Дополнительное освещение

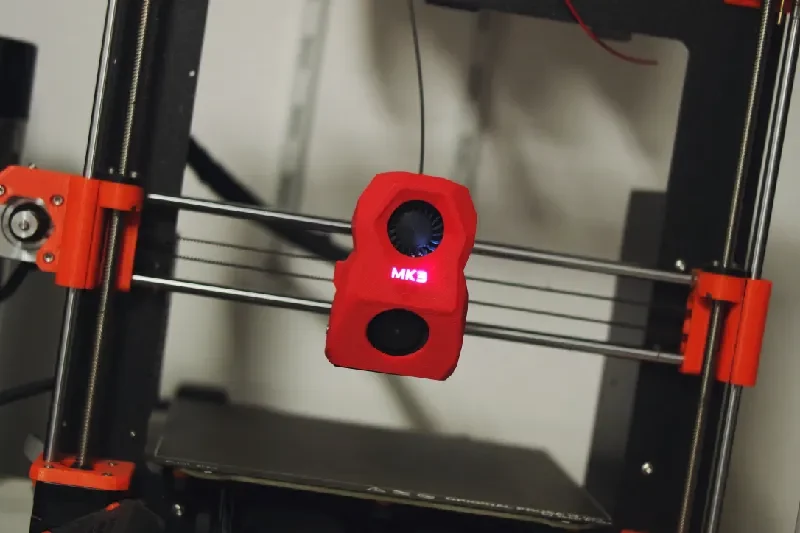

Возможно, вы захотите добавить дополнительный светодиод для логотипа MK3. Обратите внимание, что светодиодный мод все еще нуждается в некоторых улучшениях. Если вы хотите использовать светодиод, вам также следует распечатать «optional_LED_logo_cover». Советую распечатать его белым цветом. Для его нанесения используйте немного клея (справа есть помощник по выравниванию). Также используйте немного горячего клея, чтобы зафиксировать светодиод.

Все детали помечены номером версии, поэтому вы можете легко обнаружить любые будущие изменения! Также дайте мне знать, если у вас есть какие-либо предложения!

Список изменений:

04.01.2023: Дата выхода

Удачной печати!
