4-ходовой Y-образный разветвитель с ECAS04
Источник:

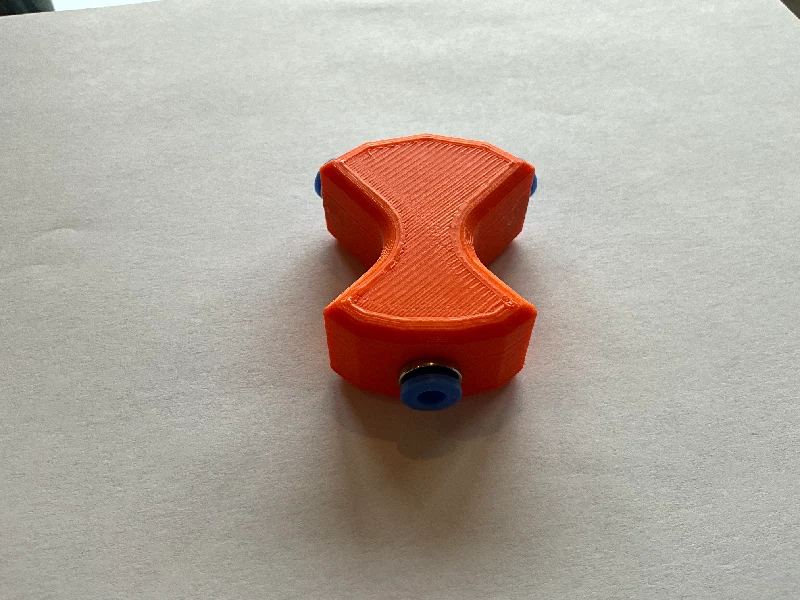

Это простой 4-ходовой Y-образный разветвитель, предназначенный для использования с модульной системой мультиматериалов 3MS.
В этой конструкции сплиттера используются 5 фитингов ECAS04, и она предназначена для печати с высотой слоя 0,2 мм из PLA или ABS/ASA (PETG слишком мягкий).
Инструкции по сборке:
Соберите 5 ECAS04 (синяя часть и серебристо-черная часть).
Снимите черную резинку с каждого ECAS04.

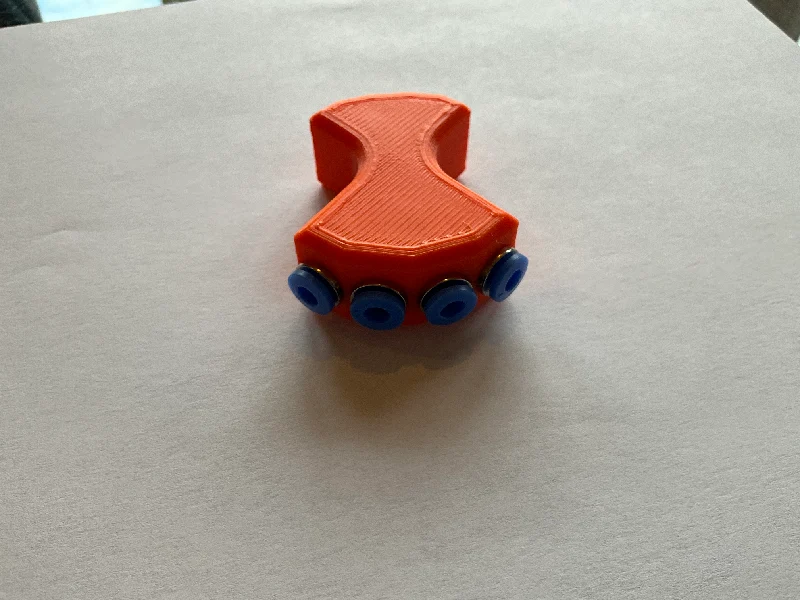

Вставьте один ECAS04 сбоку с четырьмя отверстиями.
Расположите разветвитель фитингом к столу и забейте на противоположную поверхность, обращая внимание на зоны «молотка» (выделены синим цветом справа).
Повторите эти действия для остальных фитингов ECAS04.
